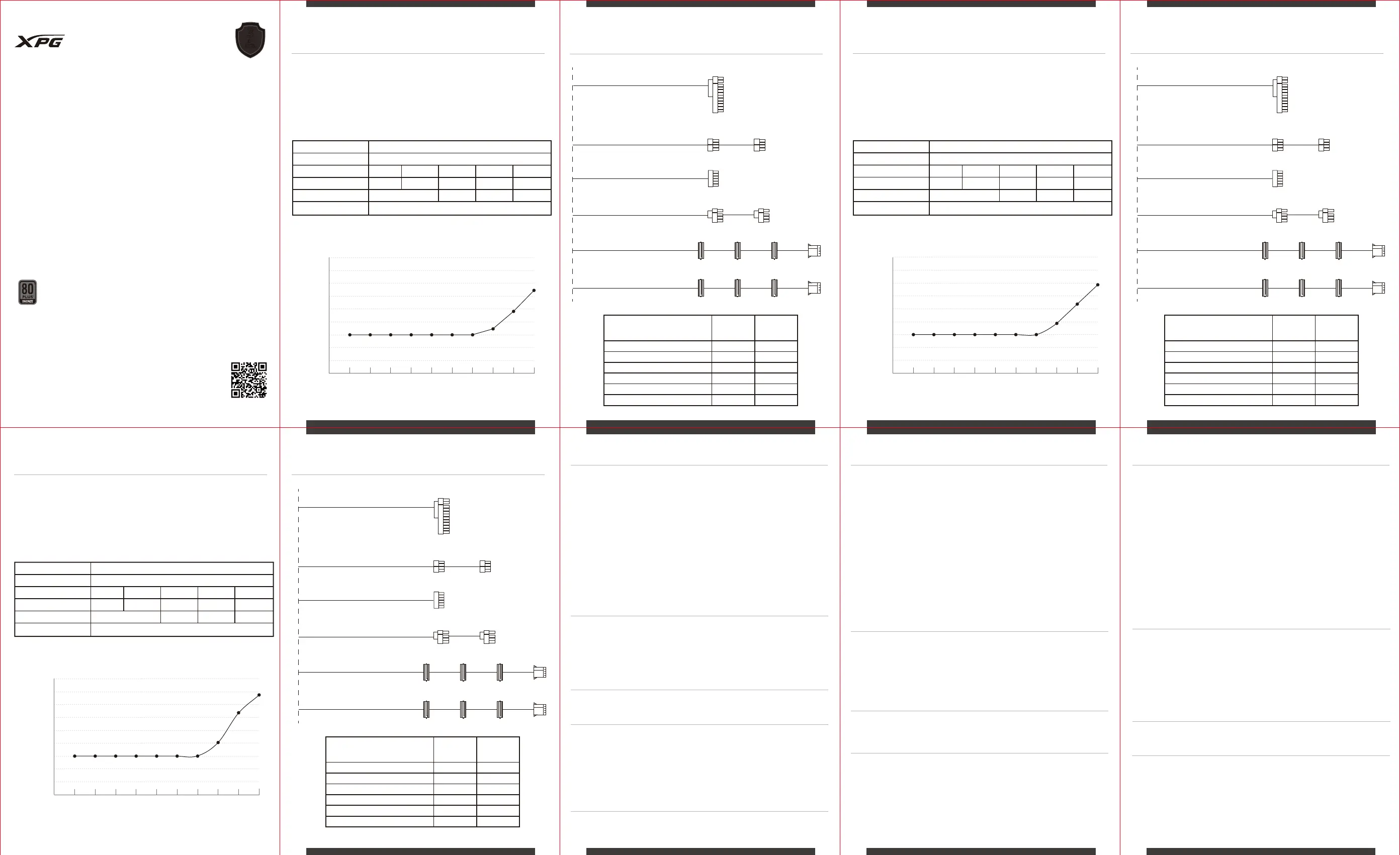

QUICK

START

GUIDE

PYLON II BRONZE

POWER SUPPLY

QUICK

START

GUIDE

YEAR

LIMITED

WARRANTY

LIMITED

WARRANTY

PYLON II 750 BRONZE SPECIFICATION

SPEC Label & Safety Instructions

Packaging content is as follows:

* XPG PYLON II Bronze Power Supply Unit

* AC Power Cord

* User Manual

* PSU Screw x 4

DC cable listing

PYLON II 650 BRONZE SPECIFICATION

SPEC Label & Safety Instructions

Packaging content is as follows:

* XPG PYLON II Bronze Power Supply Unit

* AC Power Cord

* User Manual

* PSU Screw x 4

DC cable listing

INSTALLING YOUR NEW PYLON II POWER SUPPLY

1. Remove the power supply from its packaging.

2. Install the PSU into the case with the four screws provided.

3. Connect the 24pin ATX cable to the motherboard 24pin power socket.

4. Connect the EPS 12V 8 / 4+4pin cable to the CPU power socket.

5. Connect SATA power cables to any devices that may use 4-pin peripheral connectors, i.e. hard drives, solid state

drives, optical drives.

6. Connect the corresponding PCI-E connector as instructed by your graphic card’s user manual, if your graphic

card requires additional PCI-E power.

Please note that the power supply utilizes a 6+2pin PCI-E connector that can be eﬀectively used either as a single

8pin or a 6pin PCI-E connector.

To use it as a 6pin PCI-E connector, please detach the 2pin connector portion from the connector header.

7. Connect the peripheral/ﬂoppy disk 4pin connector for fans, pumps, legacy components and other

devices/adaptors.

8. Connect the AC Power cord to both your power supply and to the wall.

Check all connections to ensure that every item is properly plugged in and turn the power switch of the power

supply to the ON position.

Make sure that your system is turned oﬀ and unplugged before you start installing it.

Disconnect the AC power cord from your old power supply if any.

TROUBLESHOOTING

1. Please make sure the AC main power cord is connected to your PC correctly and that your power outlet is properly

emitting power.

2. Please make sure the AC On/Oﬀ switch on the back panel of the power supply unit in the “I” (On) position.

3. Please make sure that the MB& CPU Power Socket & connectors are connected correctly on the motherboard.

4. If you still have problem turning on your PC, please contact ADATA Tech Support, Service Center or your local dealer.

If your system does not turn on after installing the power supply, please follow the

troubleshooting guide listed below:

DURATION OF WARRANTY

ADATA Technology Co., Ltd. provides a 5 years warranty period for this product unless

regional laws and regulations state otherwise.

1. The warranty label is altered, damaged or missing.

2. Product serial number does not conform to our original system.

3. Product was purchased from an unauthorized agent.

4. Damage caused by natural calamity

5. Any abuse outside the intended product operation.

LIMITATION OF WARRANTY

This limited warranty covers only repairs or replacements of products manufactured by

ADATA Technology Co. Ltd. and its authorized partners.

Please note that ADATA is responsible for providing free repairs except for the following

reasons:

ONLINE CUSTOMER SERVICE

For frequently askeatd questions, additional information and service instruction please

visit our product page www.xpg.com

IHR NEUES PYLON II-NETZTEIL INSTALLIEREN

1. Nehmen Sie das Netzteil aus seiner Verpackung.

2. Installieren Sie das Netzteil mit den vier mitgelieferten Schrauben im Gehäuse.

3. Verbinden Sie das 24-polige ATX-Kabel mit dem 24-poligen Stromanschluss des Motherboards.

4. Verbinden Sie das EPS-12V 8 / 4+4-Pin-Kabel mit dem CPU-Stromascnluss.

5. Verbinden Sie SATA-Kabel mit allen Geräten, die 4-polige Peripherieanschlüsse nutzen können, z. B. Festplatten,

Solid State Drives, optische Laufwerke.

6. Verbinden Sie den entsprechenden PCI-E-Anschluss entsprechend den Anweisungen der Bedienungsanleitung

Ihrer Graﬁkkarte, falls Ihre Graﬁkkarte zusätzliche PCI-E-Stromversorgung erfordert.

Bitte beachten Sie, dass das Netzteil einen 6+2-Pin-PCI-E-Anschluss nutzt, der eﬀektiv als einzelner 8-poliger oder

6-poliger PCI-E-Anschluss genutzt werden kann.

Verwenden Sie ihn als 6-poligen PCI-E-Anschluss, indem Sie den 2-poligen Anschlussabschnitt von der Stiftleiste

trennen.

7. Verbinden Sie den 4-poligen Anschluss von Peripherie/Diskettenlaufwerk für Lüfter, Pumpen, veraltete

Komponenten und andere Geräte/Adapter.

8. Verbinden Sie das Netzkabel mit Ihrem Netzteil und einer Steckdose.

Prüfen Sie alle Verbindungen, um sicherzustellen, dass alles richtig angeschlossen ist, drehen Sie dann den

Ein-/Ausschalter des Netzteils in die Ein-Position.

Stellen Sie sicher, dass Ihr System abgeschaltet und getrennt ist, bevor Sie mit der

Installation beginnen.

Trennen Sie das Netzkabel von Ihrem alten Netzteil, falls vorhanden.

PROBLEMLÖSUNG

1. Vergewissern Sie sich, dass das Netzkabel richtig an Ihren PC angeschlossen ist und Ihre Steckdose funktioniert.

2. Prüfen Sie, ob der Ein-/Ausschalter an der Rückblende des Netzteils auf die Position „I“ (eingeschaltet) eingestellt

ist.

3. Vergewissern Sie sich, dass Stromanschlüsse von MB und CPU richtig am Motherboard angeschlossen sind.

4. Falls weiterhin Probleme beim Einschalten Ihres PCs auftreten, wenden Sie sich bitte an ADATAs technischen

Support, den Kundendienst oder Ihren örtlichen Händler.

Falls sich Ihr System nach Installation des Netzteils nicht einschaltet, befolgen Sie die

nachstehende Anleitung zur Fehlerbehebung:

GARANTIEDAUER

ADATA Technology Co., Ltd. bietet eine 5-jährige Garantiedauer für dieses Produkt, sofern

nicht von regionalen Gesetzen und Vorschriften anders verlangt.

1. Das Garantieetikett wurde verändert, beschädigt oder fehlt.

2. Produktseriennummer stimmt nicht mit unserem ursprünglichen System überein.

3. Produkt wurde bei einem unautorisierten Händler erworben.

4. Schäden aufgrund von Naturkatastrophen.

5. Missbrauch bzw. Verwendung unter Nichtbeachtung der Bedienungsanweisungen.

GARANTIEBESCHRÄNKUNG

Diese eingeschränkte Garantie deckt nur Reparaturen oder Auswechslungen von durch ADATA

Technology Co. Ltd. und seine autorisierten Partner ab.

Bitte beachten Sie, dass ADATA für die Bereitstellung kostenloser Reparaturen verantwortlich

ist, mit folgenden Ausnahmen:

INSTALLATION DE VOTRE NOUVELLE ALIMENTATION PYLON II

1. Sortez le bloc d'alimentation de son emballage.

2. Installez le bloc d'alimentation dans le boîtier avec les quatre vis fournies.

3. Branchez le câble ATX 24 broches sur la prise d'alimentation 24 broches de la carte mère.

4. Connectez le câble EPS 12V 8 / 4+4 broches à la prise d'alimentation du CPU.

5. Raccordez les câbles d'alimentation SATA à tous les dispositifs pouvant utiliser des connecteurs périphériques à

4 broches, c'est-à-dire les disques durs, les SSD, les lecteurs optiques.

6. Branchez le connecteur PCI-E correspondant comme indiqué dans le manuel d'utilisation de votre carte

graphique, si votre carte graphique requiert une alimentation PCI-E dédiée.

Veuillez noter que l'alimentation utilise un connecteur PCI-E 6+2 broches qui peut servir eﬀectivement de

connecteur PCI-E 8 broches ou 6 broches.

Pour l'utiliser comme connecteur PCI-E 6 broches, veuillez détacher la partie connecteur 2 broches de la tête du

connecteur.

7. Raccordez le connecteur périphérique / ﬂoppy (disquette) à 4 broches pour les ventilateurs, les pompes, les

composants anciens et les autres périphériques / adaptateurs.

8. Raccordez le cordon d'alimentation CA secteur à votre bloc d'alimentation et à la prise secteur.

Vériﬁez tous les branchements pour vous assurer que chaque élément est correctement raccordé et mettez

l'interrupteur d'alimentation de l'alimentation en position MARCHE.

Assurez-vous que votre système est éteint et débranché avant de démarrer l’installation.

Débranchez le cordon d'alimentation CA secteur de votre ancien bloc d'alimentation, le

cas échéant.

DÉPANNAGE

1. Veuillez vous assurer que le cordon d'alimentation secteur est correctement connecté à votre PC et que votre

prise de courant fournit correctement du courant.

2. Veuillez vous assurer que l'interrupteur secteur Marche / Arrêt situé sur le panneau arrière du bloc

d'alimentation est en position « I » (Marche).

3. Veuillez vous assurer que la prise et les connecteurs d'alimentation de la carte mère et du CPU sont

correctement raccordés à la carte mère.

4. Si vous avez toujours des problèmes pour allumer votre PC, veuillez contacter l’assistance technique ADATA, le

centre de service ou votre revendeur local.

1. L'étiquette de garantie a été altérée, endommagée ou enlevée.

2. Le numéro de série du produit n'est pas conforme à notre système original.

3. Le produit a été acheté auprès d'un agent non autorisé.

4. Les dommages causés par une catastrophe naturelle

5. Tout abus en dehors de l'utilisation prévue du produit.

Si votre système ne s'allume pas après avoir installé l'alimentation, veuillez suivre le guide

de dépannage ci-dessous :

DURÉE DE GARANTIE

ADATA Technology Co. Ltd. oﬀre une garantie limitée de trois (5) ans pour ce produit, à

moins que les lois et règlements régionaux ne stipulent le contraire.

LIMITATION DE GARANTIE

Cette garantie limitée couvre uniquement les réparations ou les remplacements des

produits fabriqués par ADATA Technology Co. Ltd. et ses partenaires autorisés.

Veuillez noter qu'ADATA est responsable de fournir des réparations gratuites, sauf pour

dans les cas suivants :

PYLONII750BRONZE

Model Number (型號|型號)

AC Input

(交流輸入額定電壓|交流輸入額定电压)

100-240VAC, 50-60Hz, 10A

750W

750W 3.6W 15W

62.5A20A20A 0.3A 3.0A

+12V

+3.3V

+5V -12V +5VSB

120W

DC Output

(直流輸出額定電壓|直流輸出額定电压)

Output Current

(額定輸出電流|額定輸出電流)

Output Wattage

(輸出功率|輸出功率)

Total Continuous Power

(總連續輸出功率|總連續輸出功率)

PYLONII650BRONZE

Model Number (型號|型號)

AC Input

(交流輸入額定電壓|交流輸入額定电压)

100-240VAC, 50-60Hz, 10A

650W

648W 3.6W 15W

54A20A20A 0.3A 3.0A

+12V

+3.3V

+5V -12V +5VSB

120W

DC Output

(直流輸出額定電壓|直流輸出額定电压)

Output Current

(額定輸出電流|額定輸出電流)

Output Wattage

(輸出功率|輸出功率)

Total Continuous Power

(總連續輸出功率|總連續輸出功率)

Connector Type

Cable

Quantity

Motherboard 20+4 Pin

4+4 Pin (CPU)

PCI-E 6+2 Pin

12V-2x6

SATA

Molex

Connector

Quantity

600mm

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

550mm

Motherboard 20+4 Pin

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

150mm

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

Power Supply Fan Curve

Fan speed

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

400rpm

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Temp 25°C

Load Condition

600mm

12V-2x6 12+4 Pin

Connector Type

Cable

Quantity

Motherboard 20+4 Pin

4+4 Pin (CPU)

PCI-E 6+2 Pin

12V-2x6

SATA

Molex

Connector

Quantity

600mm

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

550mm

Motherboard 20+4 Pin

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

150mm

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

600mm

12V-2x6 12+4 Pin

Power Supply Fan Curve

Fan speed

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

400rpm

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Temp 25°C

Load Condition

PYLON II 550 BRONZE SPECIFICATION

SPEC Label & Safety Instructions

Packaging content is as follows:

* XPG PYLON II Bronze Power Supply Unit

* AC Power Cord

* User Manual

* PSU Screw x 4

DC cable listing

PYLONII550BRONZE

Model Number (型號|型號)

AC Input

(交流輸入額定電壓|交流輸入額定电压)

100-240VAC, 50-60Hz, 8A

550W

546W 3.6W 15W

45.5A20A20A 0.3A 3.0A

+12V

+3.3V

+5V -12V +5VSB

120W

DC Output

(直流輸出額定電壓|直流輸出額定电压)

Output Current

(額定輸出電流|額定輸出電流)

Output Wattage

(輸出功率|輸出功率)

Total Continuous Power

(總連續輸出功率|總連續輸出功率)

Connector Type

Cable

Quantity

Motherboard 20+4 Pin

4+4 Pin (CPU)

PCI-E 6+2 Pin

12V-2x6

SATA

Molex

Connector

Quantity

600mm

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

550mm

Motherboard 20+4 Pin

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

150mm

ATX 12V 4+4 Pin

PCI-E 6+2 Pin

Molex

450mm

150mm 150mm 150mm

SATA SATA SATA

600mm

12V-2x6 12+4 Pin

Power Supply Fan Curve

Fan speed

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

400rpm

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Temp 25°C

Load Condition

Produktspecifikationer

Varumärke:	ADATA
Kategori:	datoradapter
Modell:	PYLON II

Behöver du hjälp?

Om du behöver hjälp med ADATA PYLON II ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

datoradapter ADATA Manualer

ADATA PYLON II Bruksanvisning

9 September 2025

datoradapter Manualer

Nyaste datoradapter Manualer

AZZA PSAZ-750G Bruksanvisning

11 Oktober 2025

AZZA 750W Gold PSU Bruksanvisning

1 Oktober 2025

AZZA PSAZ Gold 850W Bruksanvisning

30 September 2025

AZZA 850W Gold PSU Bruksanvisning

30 September 2025

AZZA PSAZ New 550W Bruksanvisning

30 September 2025

Cougar Polar1200 Bruksanvisning

22 September 2025

Cougar GST850 Bruksanvisning

22 September 2025

Cougar GLE1200 Bruksanvisning

22 September 2025

Cougar Polar1050 Bruksanvisning

21 September 2025

Cougar GLE1000 Bruksanvisning

21 September 2025
