AE2990 AFS

CB Handfunkgerät für AM, FM und SSB

Bedienungsanleitung

Deutsch / English / Français / Español / Italiano

2 Deutsch

Inhaltsverzeichnis

Allgemeines: ............................................................................................................. 3

Bedienelemente auf der Oberseite ...................................................................... 3

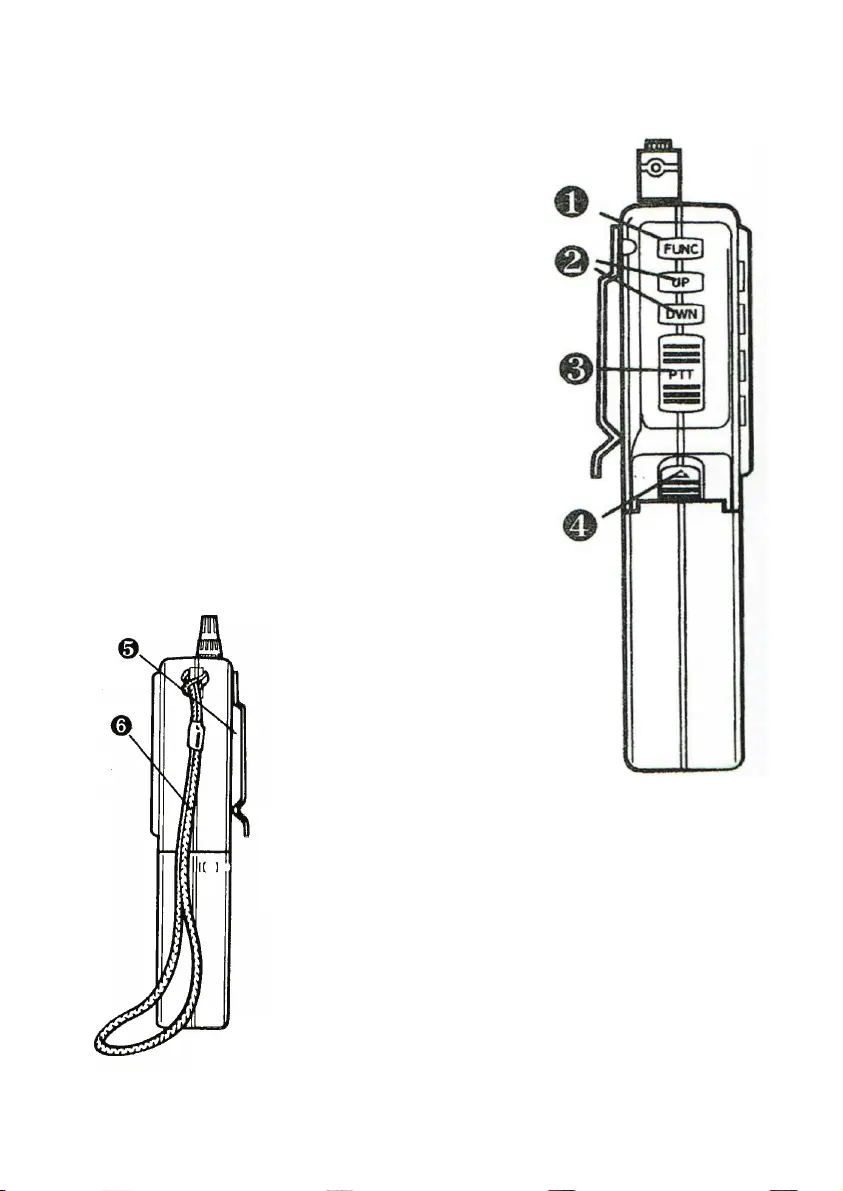

Bedienelemente auf der Seite und Rückseite ..................................................... 4

Bedienelemente auf der Frontplatte .................................................................... 5

Taste 1: Speicherprogrammierung und Speicherabruf ................................. 6

Speicher „M1 bis M5“ erneut aufrufen ............................................................ 6

Taste 2 : Suchlauf-Funktion ............................................................................ 6

Taste 3. Betriebsarten-Umschaltung ............................................................... 7

Taste 4: STEP und Kanal / Frequenzanzeige: ................................................ 8

Taste 5: Kanal 9/19/LOCK Umschaltung: ....................................................... 8

Taste 6 : Rauschsperre SQ, Mikrofonverstärkung MICG, HF Verstärkung RF

Gain .................................................................................................................... 9

Länderumschaltung für den CB Funk ..................................................................... 9

Codes und der entsprechende Länder-Code ................................................... 10

Umstellprozedur zwischen : d4, E, PL, U und US ............................................. 10

Sonstige Funktionen .............................................................................................. 10

Anzeigefeld-Funktionen ......................................................................................... 11

Der richtige Umgang mit Batteriepack und 12 V Direktanschluss ..................... 12

Direkter Betrieb an 12 Volt in Fahrzeugen oder als Heimstation ....................... 13

Hinweise zur Entsorgung von Elektronikschrott ................................................. 13

Gewährleistung / Werksgarantie und Servicehinweise ....................................... 14

CB Bestimmungen, Gerätepass und CE Deklaration .......................................... 14

Deutsch 3

Allgemeines:

Das Albrecht Handfunkgerät AE 2990 AFS ist ein Multi-Standard CB Handfunkgerät, das

auf alle in Europa vorkommenden Normen und Betriebsarten umgeschaltet werden kann.

Das Gerät kann sowohl als Portabelgerät mit Akkus, als auch als Fahrzeuggerät oder als

Feststation an Mobil- oder Stationsantennen, auch mit externer Speisung über 12 V

Adapterkabel benutzt werden.

Lizensierte Funkamateure können das Gerät problemlos auch in den Amateurfunkbereichen

(10 m und 12 m Band) nutzen. Die Umbauanleitung finden Sie auf unserem Downloadserver

http://service.alan-electronics.de in der Rubrik Amateurfunk. Mit einem auf Amateurfunk

umgestellten Gerät dürfen nur Amateurfunkfrequenzen genutzt werden, der Betrieb darf nur

nach den Amateurfunkbestimmungen erfolgen und andere Verwendungszwecke sind nicht

gestattet. Umgekehrt ist der Betrieb als CB Funkgerät für Jedermann nur im Original-

Lieferzustand zulässig. Die CB Funkfreigabe gilt nur für den jeweils zulässigen

Länderstandard. Achten Sie beim evtl. Grenzübertritt darauf, dass Sie nur die im jeweiligen

Land zugelassene Ländereinstellung benutzen.

BEDIENUNG UND FUNKTIONEN

Bedienelemente auf der Oberseite

1. On/Off (Ein/Aus), Volume (Lautstärke): Drehen Sie diesen Knopf im Uhrzeigersinn, um

das Gerät einzuschalten und die gewünschte Lautstärke einzustellen.

2. Clarifier: Erlaubt Feineinstellung der empfangenen Frequenzen oberhalb und unterhalb

der Kanal-Frequenz, obwohl dieser Regler in erster Linie zum Abstimmen der SSB-Signale

vorgesehen ist.

3. Antennenanschluss: Das Funkgerät besitzt für die mitgelieferte, flexible Antenne einen

BNC- Anschluss. Diese mitgelieferte Antenne sorgt aufgrund Ihrer Gesamtlänge (verglichen

mit anderen Aufsteckantennen) schon für eine gute Leistung. Allerdings erhöhen längere

Antennen wie z.B. unsere Hi-Flex Aufsteckantenne 6577 oder Mobil- oder Außenantennen

die Reichweite des Funkgeräts wesentlich.

Zu Hause an einer Hochantenne erreichen Sie die Verbindungsqualität einer normalen

Heimstation!

4. Mikrofon- und Lautsprecherbuchse: 2,5 mm und 3,5 mm Klinkenbuchsen zum

Anschluss einer optionalen Lautsprecher-Mikrofon-Kombination. Benutzen Sie die Gummi-

Abdeckungen für Mikrofon- und Hörerbuchse, wenn Sie kein externes Headset benutzen.

Die Abdeckung verhindert, dass Schmutz und Wasser in das CB-Funkgerät gelangen kann.

2 13

CLAR VOL

OFF

SPK MIC
