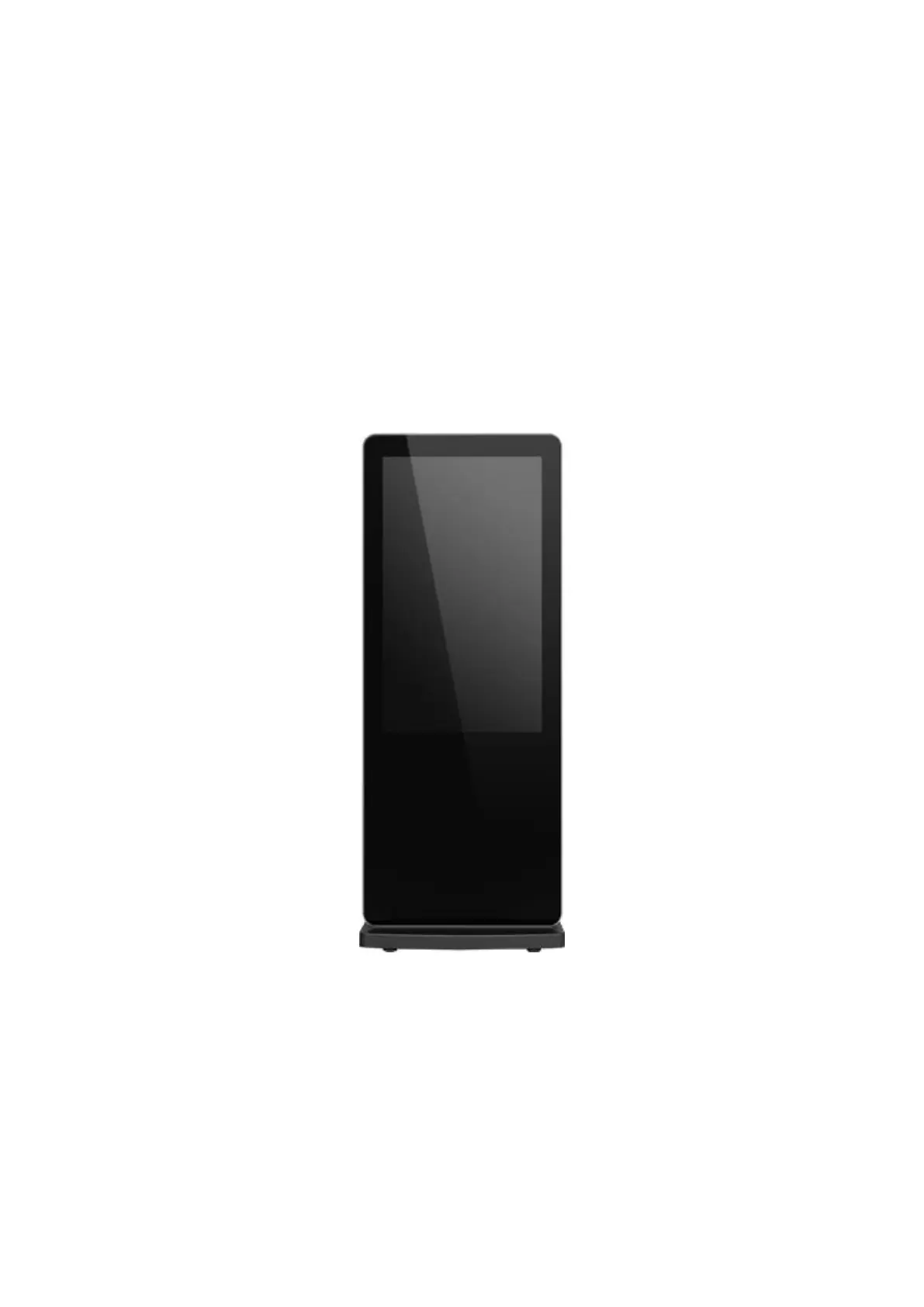

Freestanding Digital Poster – Standalone

(ANDROID)

Hardware User Manual

Manual Version LHD5.3

Freestanding Digital Poster (Standalone) Hardware User Manual

Page 1

Safety Instructions

 Please keep the display away from any heat sources. Place the display in a

stable and well-ventilated place.

 Please handle with care as product contains glass.

 The holes or openings on the display are designed for ventilation. Do not

cover or block the ventilation holes or openings with any objects.

 Remove protective covering from the screen before you use the display.

 Shut off the power supply before cleaning. Use a soft lint-free cloth

instead of a tissue to wipe the screen.

 You may use a glass cleaner to clean the product as required. However,

never spray the cleaner directly onto the display surface.

 Do not attempt to repair this product yourself! Improper disassembly of

the product may invalidate the warranty and lead to possible danger

 If you have a problem that cannot be solved using the "Troubleshooting"

guidelines, please contact your supplier.

Freestanding Digital Poster (Standalone) Hardware User Manual

Page 2

Quick Start Guide

This section of the guide is to allow swift set up and use of the unit. Please refer to the main part of

the User Guide for full information on use of the unit.

Please follow the steps detailed below:

1 Unpack unit and place in desired location.

2 Take the power lead from the accessories bag, connect power lead and plug into mains outlet.

The unit will power ON automatically. After powering up you will be greeted by the home

screen.

3 Collect the files you wish to display and make sure they are supported by the unit (see Section

2.1)

4 On a PC copy the files you want to play onto an empty USB drive. These should be in the root

directory (without putting them into a folder). Remove USB from PC.

5 Insert USB drive into the one of the USB ports located inside the locker of the unit (see Figure

1).

The screen should indicate that it is copying the files onto the unit. Please note that all files

currently stored in the unit will be deleted. Once completed, the screen will display a message

to remove the USB drive.

6 Remove the USB drive and the unit will reboot and play the stored files in a loop.

Figure 1 Position of screen inputs

Produktspecifikationer

Varumärke:	Allsee
Kategori:	Övervaka
Modell:	L55HD9
Vikt:	69500 g
Bredd:	1911.5 mm
Djup:	41.2 mm
Höjd:	744 mm
Förpackningens bredd:	2035 mm
Skärm diagonal:	55 "
Upplösning:	1080 x 1920 pixlar
Pekskärm:	Nej
Processorfrekvens:	1.6 GHz
Processorfamilj:	ARM Cortex
Intern lagringskapacitet:	8 GB
Wi-Fi:	Ja
Wi-Fi-standarder:	802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth-version:	4.2
Ljusstyrka:	450 cd/m²
Antal färger:	16,7 miljoner färger
Antal HDMI-portar:	1
DVI-port:	Nej
Inbyggda högtalare:	Ja
Antal inbyggda högtalare:	2
Internminne:	2 GB
VGA (D-Sub) ingångsportar:	1
Processor:	A17
Fjärrkontroll ingår:	Ja
Produktdesign:	Platt skärm för digital skyltning
Högtalarimpedans:	4 Ω
Produktens färg:	Vit
Antal USB-portar:	2
Betraktningsvinkel (horisontell):	178 °
Skärmtyp:	IPS
Låddjup:	270 mm
Vikt inkl. förpackning:	93000 g
Uteffekt (RMS):	20 W
processortillverkare:	Arm
Inbyggd processor:	Ja
Installerat operativsystem:	Android 7.1
Datahastighet för Ethernet-LAN:	100,1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	1
Strömförbrukning (vanlig):	115 W
Temperatur vid drift:	0 - 40 ° C
Temperaturintervall (förvaring):	-10 - 55 ° C
Intervall för relativ operativ luftfuktighet:	10 - 80 %
Fuktighet (förvaring):	10 - 80 %
AC-inspänning:	110 - 240 V
Kabel inkluderad:	AC, USB
Placeringar som kan användas:	inomhus
Nätverksansluten (Ethernet):	Ja
Växelström Frekvens:	50 - 60 hz
USB-port:	Ja
Strömförbrukning i vänteläge:	- W
Kontrastförhållande (medel):	5000:1
Processorkärnor:	4
Bluetooth:	Ja
Ändamål:	Kommersiellt
Synfältsvinkel (vertikal):	178 °
Ombord grafikkort modell:	ARM Mali-T764
Stå ingår:	Ja
Aktiv skärmyta (B x H):	681.4 x 1210.6 mm
Drifttid (timmar/dagar):	24/7
Bredd, sängstomme:	744 mm
Djup vid basen:	500 mm
Basens höjd:	45 mm
