Installation Manual
• Fiat Ducato 06/2006 -> (open dash) Type 250*
*Not for models with SONY OEM head unit
Colour: black
Part-No.: 381094-29-1
Compatible with these Double-DIN devices
Double DIN navigation
(1) facia plate
(2) mounting bracket right
(3) mounting bracket left
(4) mounting plate
(5) at headed screw
(6) self-tapping convex llister head screw
(7) self-tapping screw with collar
(8) speed nut
1
2
5
3
5
7
7
4
8
6
6

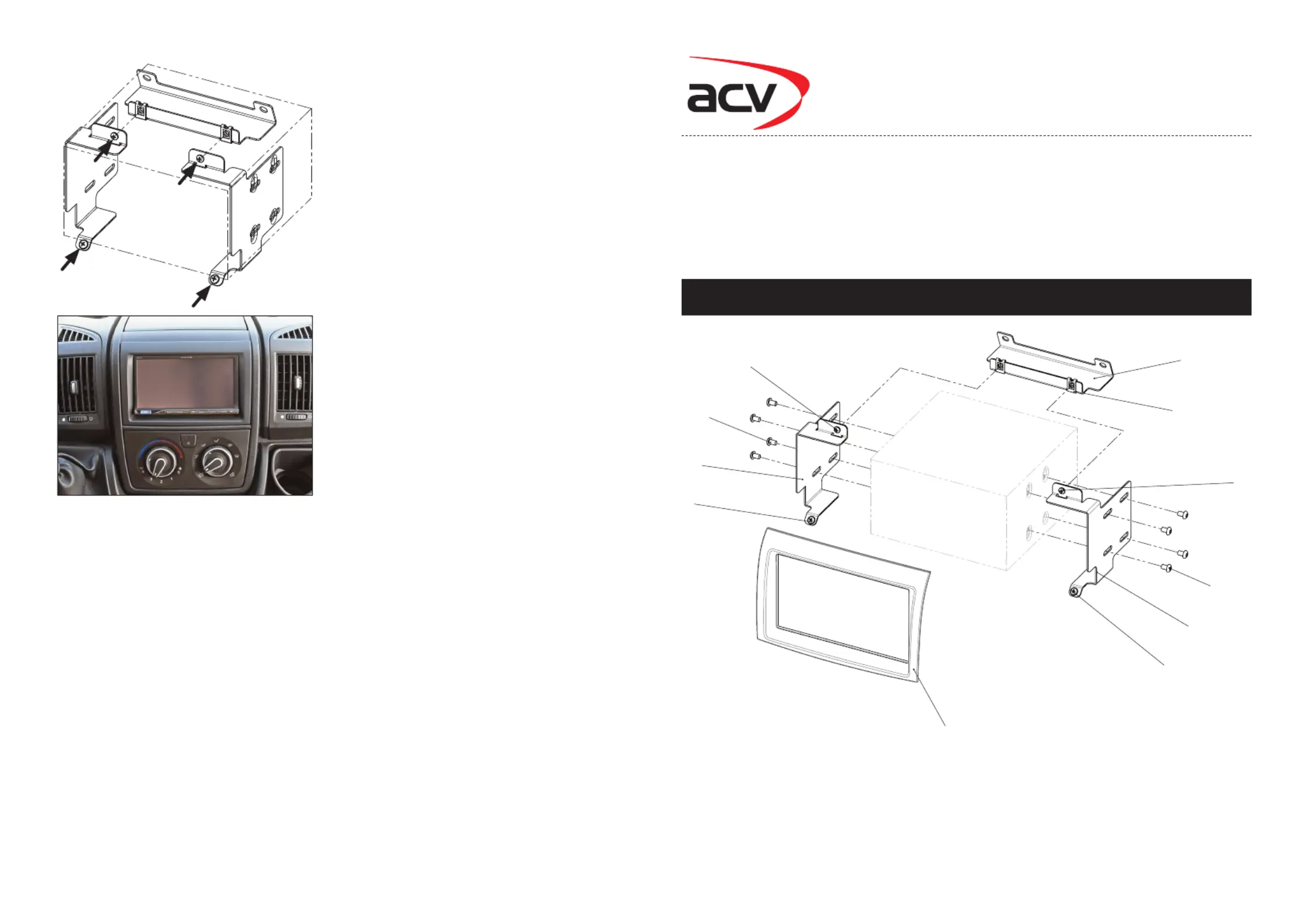

Kit Content
7. Clip facia plate to dash board
until it snaps in.
All installation work must be performed by a qualied professional installer only.
The manufacturer / dealer is not liable for any kind of incidential or indirect damages.
6. Connect all required circuit points
Place head unit on dash board
Fix it with 4 screws
1. Remove OEM head unit
and pocket
Special tools like radio release keys
may be required.
5. 2-DIN version only:
Attach mounting brackets to
Double-DIN head unit as shown
in the sample graphic
We recommend to leave
app. 10 mm space to the
unit front surface
We recommend to leave
app. 6 mm space to pocket
5a. 1-DIN version only:
Attach mounting brackets to pocket
and 1-DIN head unit as shown in the
sample graphic
2. Cut away original brackets (mar-
ked with arrows) with appropriate
tools to clear space
3. Ducato dashboard after cutting
away brackets
4. Assemble speed nuts on mounting plate
Install mounting plate on
top of dash board hole.
~10 mm
© 09/2014 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.
~6mm
pre-assembly Brackets
pocket
1-DIN unit
2-DIN unitunit front surface
