Sida 1/3
Anschlussbelegung
Bezeichnung Funktion
PARK Massekontakt bei gezogener Handbremse
BATT Batterispannung +12V (Kl. 30)
MUTE Radio-Stummschaltung
ACC / IGN Zündung Ein
CALL 1, 2 Rufaufbau zu einer vordefinierten
Nummer, nur in den USA
GND Fahrzeugmasse (Kl. 31)
LINE OUT Audio Ausgang
MIC Mikrofoneingang
RS 232 zum Navigationsgerät
Lieferumfang
(1) MCC-1 moderne aktive Halterung
(2) MKU-1 Montageplatte
KHH-S9 Schraubensatz
(3) CXA-B200NK MobileHub™ für Nokia Mobiltelefone
(4) HFM-15 Freisprechmikrofon
(6) Ai-Net-Kabel
(7) SC-6 Systemkabel

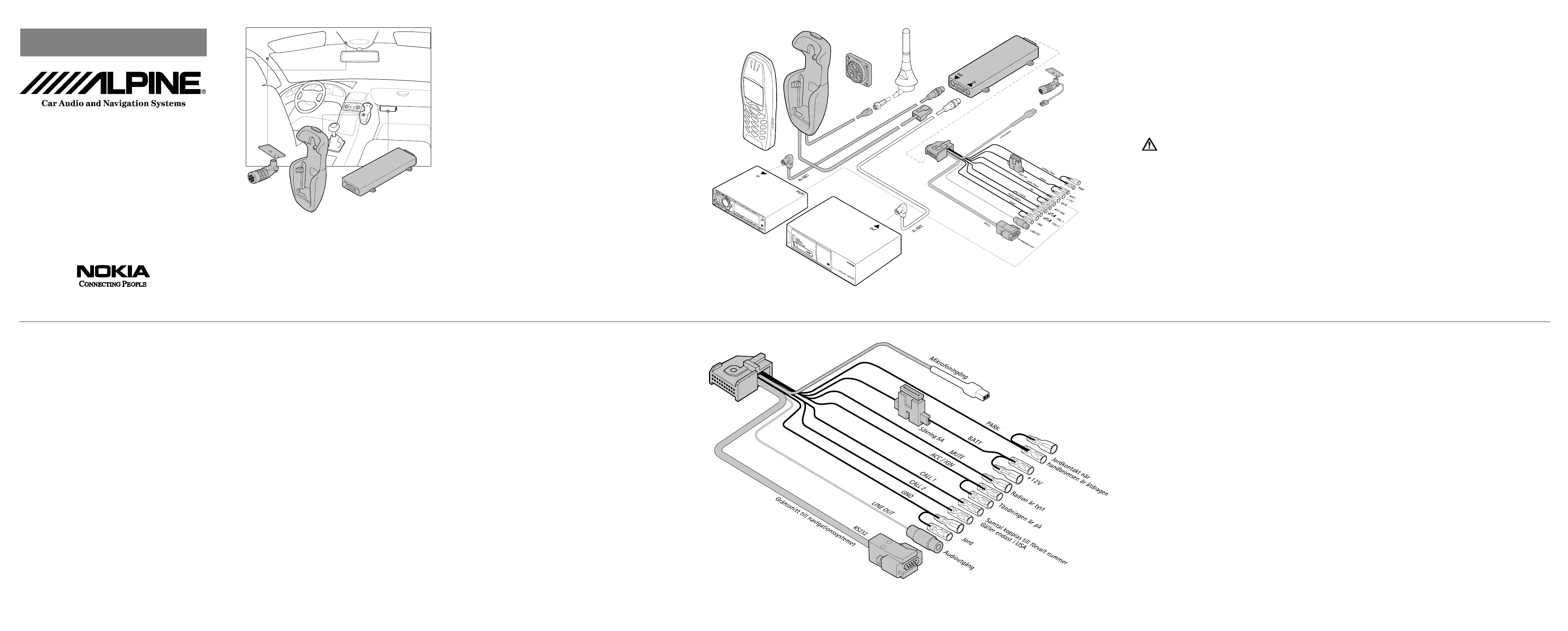

Installationsanweisung
1
3
4
52
6
7
Mobiltelefon sowohl über dessen Tastatur, als auch über Ihre
Alpine-Anlage
zu bedienen. Dadurch kann Ihr Mobiltelefon mit
Einbauhalterung auch an einer weniger sichtbaren Stelle im
Fahrzeug untergebracht werden. Die wesentlichen Display-
informationen des Mobiltelefons werden auch über das Autoradio
angezeigt.
Technische Voraussetzungen
Unterstützte Alpine-Geräte
Das MobileHub
™
ist für den Betrieb mit allen Ai-Net-fähigen
Alpine-Geräten ab 1998
vorgesehen. Zusätzlich zur Freisprech-
funktion kann beim Modell CDA-7998R der komplette Funktions-
umfang genutzt werden.
Unterstützte Nokia Mobiltelefone
Das MobileHub
™
ermöglicht die Verwendung folgender
Mobiltelefone: Nokia 5110, Nokia 5130, Nokia 6110, Nokia 6130,
Nokia 6150, Nokia 6210 und Nokia 6310.
Hinweise
Diese Installationsanweisung liefert Ihnen allgemeine Informationen
zur Installation des MobileHub
™
. Es werden nicht alle Möglichkeiten
beschrieben, da unterschiedliche Fahrzeugtypen und –Modelle
unterschiedliche Installationsvoraussetzungen besitzen. Die hier
aufgeführten Informationen liefern einen allgemeinen Überblick.
Das MobileHub
™
darf nur von einem qualifizierten Fachmann,
unter Verwendeung der im Kit enthaltenen Komponenten
eingebaut werden. Bei Nichtbeachtung erlischt die Garantie.
Die Leitung MUTE darf nicht angeschlossen werden, wenn das
MobileHub
™
mit dem Alpine-Modell CDA-7998R betrieben wird.
Informationen zur Bedienung, Pflege und Wartung sowie wichtige
Sicherheitsinformationen entnehmen Sie bitte der Bedienungs-
anleitung Ihrer Alpine-Anlage oder Ihres Mobiltelefons.
Bitte lesen Sie die folgenden Warnhinweise
bevor Sie mit der Installation beginnen.
WARNHINWEISE
Bevor sie mit der Installation beginnen, stellen Sie sicher, dass
die Fahrzeugbatterie für die Dauer der Installation abgeklemmt
ist.
Rauchen Sie nicht und verwenden Sie kein offenes Feuer,
wenn Sie am Fahrzeug arbeiten.
Stellen Sie sicher, dass elektrische Leitungen, Kraftstoff- oder
Bremsleitungen, sowie die Sicherheitsausrüstung des Fahrzeuges
bei der Installation nicht beschädigt werden.
Stellen Sie sicher, dass durch den Einbau von Teilen, nicht die
Benutzung der Lenkung und der Bremsen, sowie der Betrieb
des Fahrzeuges, beeinträchtigt werden. Vergewissern Sie sich,
dass die Funktion des Airbags durch den Einbau nicht behindert
wird.
Elektronische und andere hochentwickelte Systeme wie
Tempomat, Airbag, Antiblockiersystem, Einspritzanlage und
Navigationssystem sind ziemlich unanfällig gegenüber
Fehlfunktionen, welche durch Radio- oder Funkwellen ausgelöst
werden können. Sollten Sie jedoch eine Fehlfunktion oder
Einschränkung der Funktionalität dieser Systeme feststellen,
wenden Sie sich bitte an Ihren Fahrzeughändler.
Das MobileHub
™
darf nur mit einer Betriebsspannung von
12V mit Minus an Masse betrieben werden. Die Verwendung
einer anderen Spannung oder Polarität führt zur Zerstörung
der Elektronik.
Das MobileHub
™
sollte nicht über einen längeren Zeitraum,
bei abgestelltem Motor betrieben werden. Es beseht sonst die
Gefahr, dass die Fahrzeugbatterie entladen wird.
Achten Sie darauf, dass entsprechend der Zulassungsrichtlinie
für mobile HF-Sendegeräte alle Personen stets einen
Mindestabstand von 20 cm zur Antenne einhalten.
Montage
1 Moderne aktive Halterung MCC-1
Für den Fall, dass Sie Ihr Mobiltelefon direkt über dessen Tastatur
bedienen möchten, wählen Sie die Position der Aktiv-Halterung
so, dass das Display des Telefons leicht einzusehen und die
Tastatur vom Fahrer leicht zu bedienen ist. Die Anschlusskabel
sind wie abgebildet mit dem MobileHub
™
zu verbinden.
2 Montageplatte MKU-1
Die Halterung für das Mobiltelefon ist am Armaturenbrett oder
an einer anderen sorgfältig ausgewählten Stelle im Fahrzeug
unter Verwendung der Montageplatte MKU-1 und des
Schraubensatzes KHH-S9 anzubringen. Unter keinen Umständen
darf der Fahrer durch einzelne Komponenten beim Führen des
Fahrzeugs beeinträchtigt werden.
3 MobileHub™ für Nokia Mobiltelefone CXA-B200NK
Das MobileHub
™
ist mit Hilfe der mitgelieferten Schrauben an
einer sorgfältig ausgewählten Stelle im Fahrzeug anzubringen.
Berücksichtigen Sie bei der Montage, dass noch Kabel am
MobileHub
™
angeschlossen werden müssen.
4 Freisprechmikrofon HFM-15
Die Position des Freisprechmikrofons so wählen, dass dies zum
Mund des Fahrers zeigt und etwa 30 cm entfernt ist. Geeignete
Positionen können in der Mitte beim Rückspiegel oder links von
der Sonnenblende sein. Das Mikrofon sollte etwa 1 Meter von
den Fahrzeuglautsprechern entfernt sein, um eine akustische
Rückkopplung zu vermeiden.
Achten Sie darauf, dass keine Luftströme auf das Mikrofon
gerichtet sind. Die Verlegung des Mikrofonkabels darf nicht
innerhalb des Lüftungssystems erfolgen. Die Befestigung des
Freisprechmikrofons sollte mit dem beiliegenden Doppelklebeband
erfolgen, das eine Geräuschübertragung von der Karosserie
weitgehendst verhindert.
Die Sprachausgabe eines Telefongespräches erfolgt über die
Lautsprecher welche an der Alpine-Anlage angeschlossen sind.
Sobald ein Anruf eingeht oder Sie ein Telefonat führen, wird die
Audio-Quelle (Musik) stumm geschaltet und der Anrufton bzw.
das Gespräch auf die Lautsprecher geschaltet.
5 GSM-Antenne (nicht im Lieferumfang enthalten)
Das MobileHub
™
ist für den Anschluss einer externen GSM-
Antenne vorgesehen. Es kann an deren Stelle auch eine kombinierte
Antenne für Radio- und GSM-Empfang mit Frequenzweiche
eingesetzt werden.
6 Ai-Net-Kabel
Über das mitgelieferte Ai-Net-Kabel kann das MobileHub
™
an
Geräte angeschlossen werden, die ebenfalls über einen Ai-Net-
Anschluss verfügen (siehe auch Technische Voraussetzungen).
7 Systemkabel SC-6
Das Systemkabel verbindet das MobileHub
™
mit der Fahrzeug-
elektronik und der Alpine-Anlage. Die einzelnen Leitungen sind
entsprechend dem Anschlussplan anzuschließen. Bitte beachten
Sie, dass die Leitung "PARK" am Handbremsenkontakt
angeschlossen werden muss, da nur dadurch die volle Funktion
gewährleistet ist. (Bestimmte Funktionen stehen nur bei
geparktem Fahrzeug und festgezogener Handbremse zur
Verfügung).
Kabel Verlegehinweis
Die Funktion der einzelnen Leitungen entnehmen Sie dem
Anschlussplan. Stellen Sie sicher, dass die Kabel des MobileHub™
soweit wie möglich von den elektronischen Systemen des
Fahrzeugs entfernt verlegt sind. Dadurch sollen Interferenzen
vermieden werden.
Vergewissern Sie sich außerdem, dass die Kabel keinen
mechanischen Belastungen ausgesetzt sind (z. B. unter den
Fahrzeugsitzen oder über scharfe Kanten).
Funktionstest
Nachdem das MobileHub
™
installiert worden ist, muß es auf
ordnungsgemäßen Betrieb überprüft werden. Des weiteren muss
überprüft und sicher gestellt werden, dass die installierten
Komponenten den Fahrer nicht beim Führen des Fahrzeugs
behindern.
Bedienung
Die Bedienung des Mobiltelefons kann sowohl über die Tastatur
des Nokia Mobiltelefons, als auch über die Alpine-Anlage
erfolgen. Die Darstellung der wesentlichen Displayinformationen
des Mobiltelefons werden auch über das Autoradio oder
Navigationsgerät angezeigt.
Solange das Telefon in der Halterung steckt, können Telefonate
nur unter Verwendung der Freisprecheinrichtung und über die
an der Anlage angeschlossenen Lautsprecher erfolgen.
Die Funktionen Ihres Nokia Mobiltelefons entnehmen Sie bitte
der Bedienungsanleitung. Die Bedienung des Mobiltelefons über
Ihre Alpine-Anlage entnehmen Sie bitte der Bedienungsanleitung
des entsprechenden Alpine-Gerätes bzw. folgen den Informationen
auf dem Display des Autoradios oder Navigationsgerätes.
Installationsanweisung
Copyright © Nokia Corporation 2002. Alle Rechte vorbehalten.
Version 1.0
MobileHub
™
für Nokia Mobiltelefone
CXA-B200NK
DEUTSCH
Beschreibung des MobileHub
™
für Nokia Mobiltelefone
Das MobileHub
™
ist für den nachträglichen Einbau in Fahrzeuge
vorgesehen. Es verbindet Ihr Mobiltelefon mit dem Alpine-
Autoradio / Navigationsgerät Ihres Fahrzeuges; beide Geräte sind
nicht im Lieferumfang enthalten.
Das MobileHub
™
beinhaltet eine integrierte Freisprecheinrichtung
für bequemes Telefonieren ohne Hörer. Es ermöglicht Ihnen, Ihr
Beskrivning av Nokia mobiltelefonurtag till Nokia mobiltelefoner
Mobiltelefonurtaget är avsett för efterhandsmontering i fordon.
Denna sats kopplar ihop mobiltelefonen med en Alpine-anläggning
i ditt fordon som inte ingick i leveransen.
Mobiltelefonurtaget har ett integrerat handsfree-system som
gör att du kan ringa bekvämt utan lur. Nu kan du styra mobiltelefon
antingen via telefonens knappsats, bilradion eller
navigationssystemet. Tack vare detta kan din mobiltelefon med
hållare placeras på en mindre synlig plats i fordonet. Viktig
information på mobilens display visas även via bilradion eller
navigationssystemet.
Tekniska förutsättningar
Alpine-apparater som stöds
Nokia mobiltelefonurtag är avsett för användning tillsammans
med Ai-Net-kompatibla Alpine-apparater (från och med 1998).
Om du använder CDA-7998 Reller en nyare modell kan du använda
alla funktioner inklusive hands-freefunktionen.
Nokia mobiltelefoner som stöds
Mobiltelefonurtaget kan användas tillsammans med följande
Nokia mobiltelefoner:
Nokia 5110, Nokia 5130
Nokia 6110, Nokia 6130, Nokia 6150
Nokia 6210
Nokia 6310
Anmärkningar
I denna installationshandledning får du allmän information om
installationen av mobiltelefonurtaget. Alla möjligheter beskrivs
inte i och med att olika fordonstyper och fordonsmodeller har
varierande förutsättningar för installationen. Den information
som presenteras här ger en allmän översikt.
Mobiltelefonurtaget får endast monteras av en kvalificerad expert
som använder sig av de komponenter som ingår i satsen. Om
detta inte respekteras upphör garantin att gälla.
MUTE-kabeln får inte anslutas om MobileHub™ används med
CDA-7998R.
Information om användning, skötsel och underhåll samt viktiga
upplysningar om säkerheten finns i bruksanvisningen till din
Alpine-anläggning eller din Nokia-telefon.
Läs följande varningar innan du påbörjar
installationen
VARNINGAR
Se till att fordonets batteri är frånkopplat under den tid
installationsarbetet varar innan du påbörjar installationen.
Rök inte och använd inte öppen låga eller oskyddad lampa
vid arbeten i fordonet.
Se till att elektriska ledningar, bränsle- och bromsledningar
samt fordonets säkerhetsutrustning inte skadas vid
installationen.
6 Ai-Net-kabel
Den Ai-Net-kabel som levereras tillsammans med
mobiltelefonurtaget gör att du kan ansluta mobiltelefonurtaget
till all utrustning som stöder Ai-Net (se Tekniska krav).
7 Systemkabel SC-6
Systemkabeln ansluter mobiltelefonurtaget till fordonets elektronik
och Alpine-anläggningen. De olika ledningarna skall anslutas i
enlighet med kopplingsschemat. Se till att kabeln PARK ansluts
till handbromskontakten så att du kan utnyttja alla tillgängliga
funktioner. (Vissa funktioner är endast tillgängliga när bilen är
parkerad och handbromsen är åtdragen.)
Anvisningar för dragningen av kabeln
De olika ledningarnas funktion framgår av kopplingsschemat. Se
till att kablarna till mobiltelefonurtaget i så stor utsträckning
som möjligt dras på annan plats än fordonets elektroniska system.
Detta görs för att undvika störningar.
Kontrollera dessutom att kablarna inte utsätts för mekaniska
påfrestningar (t.ex. under fordonets säten eller mot vassa kanter).
Monteringsanvisningar
1 Aktiv hållare MCC-1
Om du vill styra din mobiltelefon direkt via dess knappsats skall
du välja en placering av den aktiva hållaren som gör att föraren
lätt kan se och använda telefonens display och knappsats.
Anslut kablarna till mobiltelefonurtaget enligt anvisningarna i
illustrationen.
2 MKU-1 monteringsplatta
Använd de levererade skruvarna i satsen KHH-S9 och MKU-1
monteringsplatta för att f’ästa mobiltelefonens hållare i bilen.
Välj en lämplig plats på instrumentbrädan eller konsolen. Enheten
får under inga omständigheter påverka förarens möjligheter att
köra fordonet på ett säkert sätt.
3 MobileHub™ till Nokia mobiltelefoner CXA-B200NK
Använd de levererade skruvarna för att montera
mobiltelefonurtaget på en lämplig plats som tillåter anslutning
av kablar på anordningens sidor.
Anslutningskablarna skall kopplas till elektronikboxen på det sätt
som framgår av bilden.
Installationshandledning
1
3
4
52
6
7
4 Handsfree-mikrofon HFM-15
Handsfree-mikrofonen skall placeras så att den är riktad mot
förarens mun på ett avstånd av cirka 30 centimeter. Lämpliga
placeringar kan vara på mitten under backspegeln eller till vänster
av solskyddet. Mikrofonen måste vara placerad ungefär 1 meter
från fordonets högtalare för undvika akustisk rundgång.
Se till att inga luftflöden riktas mot mikrofonen. Mikrofonkabeln
får inte placeras i ventilationssystemet. Fastsättningen av
handsfree-mikrofonen skall göras med den bifogade dubbelsidiga
tejpen. Detta hindrar, i den mån det är möjligt, överföring av ljud
från karossen.
Högtalarljudet under telefonsamtalet går ut via bilradions högtalare.
När ett samtal tas emot, eller om du för ett samtal, stängs
ljudkällans ljud (musik) av och ringsignalen resp. samtalet kopplas
över till bilradions högtalare.
5 GSM-antenn (ingår inte i leveransen)
Mobiltelefonurtaget är avsett för anslutning till en extern GSM-
antenn. Det går också att använda en kombinerad antenn för
Radio- och GSM-mottagning med fördelningsfilter.
Koppling schema
Knapp Funktion
PARK Jordkontakt när handbromsen
är åtdragen
BATT Batterispänning +12V
MUTE Radion är tyst
ACC / IGN Tändningen är på
CALL 1, 2 Samtal kopplas till förvalt
nummer Gäller endast i USA
GND Jord
LINE OUT Audioutgång
MIC Mikrofoningång
RS 232 Gränssnitt till navigationssystemet
Leveransomfång
(1) MCC-1 avancerad aktiv bilhållare
(2) MKU-1 monteringsplatta
KHH-S9 skruvsats
(3) MobileHub™ till Nokia mobiltelefoner CXA-B200NK
(4) HFM-15 handsfreemikrofon
(6) Ai-Net-kabel
(7) SC-6 Systemkabel
Installationshandbok
SVENSKA
Se till att monteringen av satsens delar inte påverkar
användningen av styrningen och bromsarna samt körningen
av fordonet. Kontrollera att krockkuddens funktion inte hindras
av monteringen.
Elektroniska och andra högteknologiska system som farthållare,
krockkudde, låsningsfria bromsar, insprutnings- och
navigationssystem är inte särskilt känsliga för fel som kan
utlösas av radiovågor som kommer från mobiltelefonurtaget.
Om du ändå upptäcker ett fel eller en begränsning i dessa
systems funktion skall du vända dig till din fordonshandlare.
Mobiltelefonurtaget får endast drivas med en driftspänning
på 12 V med minusjord. Användning av annan spänning eller
polaritet leder till att elektroniken förstörs.
Mobiltelefonurtaget skall inte användas under en längre tid
med avstängd motor. Om detta görs finns det en risk att
fordonets batteri laddas ur.
För att kunna hörsamma bestämmelserna för RF-exponering
för mobila sändare måste ett avstånd på minst 20 cm
upprätthållas mellan antennen och alla personer.
Copyright © Nokia Corporation 2002. Alla rättigheter förbehållna.
Utgåva 1.0
MobileHub
™
till Nokia mobiltelefoner
CXA-B200NK
Funktionstest
När mobiltelefonurtaget är installerat måste man kontrollera
att funktionen är riktig. Dessutom måste man kontrollera och
se till att de installerade komponenterna inte hindrar förarens
möjligheter att köra fordonet på ett säkert sätt.
Användning
Med mobiltelefonurtaget kan du använda din mobiltelefon
antingen via Nokia-mobiltelefonens knappsats, Alpine-bilradion
eller Alpine-navigationssystemet. Presentationen av viktig
information på mobilens display görs även via bilradion eller
navigationssystemet.
Telefonsamtal kan endast göras via handsfree-systemet och via
bilradions högtalare.
Din mobiltelefons olika funktioner framgår av bruksanvisningen
från Nokia. Hur du använder telefonen via Alpine-anläggningen
framgår av bruksanvisningen till den aktuella Alpine-apparaten.
Du kan också följa informationen på bilradions eller
navigationssystemets display.
Produktspecifikationer
| Varumärke: | Alpine |
| Kategori: | ej kategoriserat |
| Modell: | CXA-B200NK |
Behöver du hjälp?
Om du behöver hjälp med Alpine CXA-B200NK ställ en fråga nedan och andra användare kommer att svara dig
ej kategoriserat Alpine Manualer
1 Oktober 2025
1 Oktober 2025
1 Oktober 2025
30 September 2025
30 September 2025
30 September 2025
30 September 2025
30 September 2025
30 September 2025
30 September 2025
ej kategoriserat Manualer
- Liteline
- Torso Electronics
- Sony
- Sealer Sales
- Kuryakyn
- Antec
- LD Systems
- TAMA
- Qoltec
- Anker
- MacAllister
- Outwell
- Dormakaba
- MIFAB
- Hestan
Nyaste ej kategoriserat Manualer
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
3 Oktober 2025
