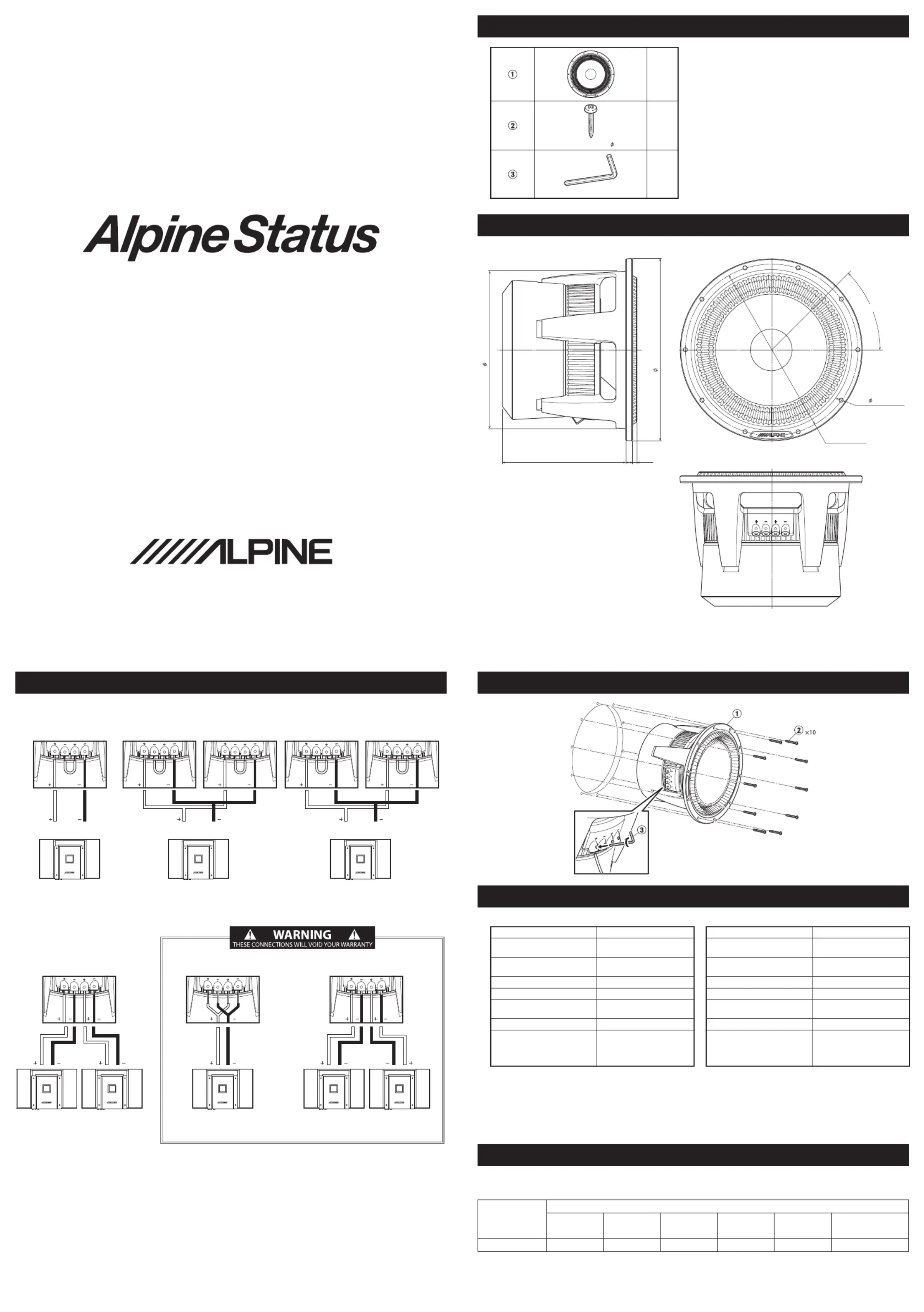

Owner’s Manual

Mode d’emploi

用户手册

HDZ-110

CONTENTS / CONTENU / 内容

×1

5 × 40 mm

×10

2.0 mm

×1

EXTERNAL DIMENSIONS / DIMENSIONS EXTERNES / 外部尺寸

250.9 (10”)

289.9 (11 1/2”)

195.6

(7 3/4”)

11

(7/16”)

7.5

(5/16”)

10×

6.6 (13/32”)

(mm)

274 (10 7/8”)

9×36° (3/8”)

SHEN ZHEN QICAI TECHNOLOGY CO., LTD.

Building 197, Tongyufu Industrial Zone, Weizai New Village, Kukeng Community,

guanlan street, Longhua District, Shenzhen City, China

Printed in China

68-44781Z27-A (Y-A3)

WIRING CONNECTION / CONNEXIONS DE CABLAGE / 线路连接

■

Recommended connection / Connexion recommandée / 推荐连接

Dual VC Series Connection

4 Ω

Dual VC Series connection

Dual SWF Parallel connection

Dual VC Series connection

Dual SWF Parallel connection

4 Ω

400 W

2 Ω

800 W

2 Ω

500 W

HDA-V90

Alpine Status 5ch Amplifier

HDA-M80

Alpine Status MONO Amplifier

HDA-V90

Alpine Status 5ch Amplifier

■

Optional connection / Connexion optionnelle / 可选连接

Dual VC Separated Connection

2 Ω each

Dual VC Parallel connection

1 Ω

Dual VC Separated Connection

In reverse polarity

Amplifier 2 Ω / 200W or less RMS powerDO NOT connect Subwoofer

each VC in parallel, unless

Amplifier impedance is rated correctly.

Connect terminal + / - correctly to amplifier output.

Above connection in opposite polarity will cause

Serious damage to speaker.

INSTALLATION / INSTALLATION / 安装

SPECIFICATIONS / CARACTERISTIQUES / 规格

SPECIFICATIONS CARACTERISTIQUES

Units Type11”(27.9 cm) Carbon ConeUnités enceinteCône Carbone 27,9 cm

Maximum Peak Power1,200 Watts

(600 Watts in each VC)

Puissance maximale1 200 Watts

(600 Watts dans chaque VC)

Maximum RMS Power400 Watts

(200 Watts in each VC)

Puissance maximale (RMS)400 Watts

(200 Watts dans chaque VC)

Impedance2+2 ohmsImpédance2+2 ohms

Sensitivity84 dB (2.83 V × 2 @ 1 m)Sensibilité84 dB (2,83 V × 2 @ 1 m)

Mounting Deps/Drop-in Mounting7-3/4” (19.6 cm)Profondeur de montage / Montage

en affieurement

19,6 cm

Cutout Diameter10” (25.1 cm)Diamètre de découpe25,1 cm

Recommended Amplification

For Subwoofer each channel

Up to 200 Watts /2 ohm RMS. per

channel, or

Up to 400 Watts / 4 ohm RMS.

in VC series connection.

Amplification recommandée

Pour chaque canal de subwoofer

Jusqu’à 200 Watts/2 ohms RMS,

par canal, ou

jusqu’à 400 Watts/4 ohms RMS.

Pour la connexion de la série VC.

•Design and specifications are subject to change without notice.•Conception, caractéristiques et disponibilté des produits sujettes á

modification sans avis préalable.

[Warning]

This product is a dual voice coil subwoofer, Parallel

connection of each voice coil makes 1 ohm.

Please make sure amplifier impedance is properly rated for

power handling specification of subwoofer.

[Avertissement]

Ce produit est un subwoofer à double bobine mobile ; la

connexion parallèle de chaque bobine mobile fait 1 ohm.

Veuillez vous assurer que l’impédance de l’amplificateur est

correctement évaluée pour la caractéristique de tenue en

puissance du subwoofer.

产品中有毒有害物质或元素的名称及含量

HDZ-110 超低音扬声器

产品中有害物质的名称及含量 Hazardous Substances Table

部件名称

有害物质

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr[VI])

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

端子

×

〇〇〇〇〇

本表依据的规定编制SJ/T11364

〇：表示该有害物质在该部件所有均质材料中的含量均在规定的限量要求以下。 GB/T 26752

×

：标示该有害物质至少在该部件的某一均质材料中的含量超出规定的限量要求。 GB/T 26572
