Owner's Manual

Mode d’emploi

用户手册

HDZ-653

HDZ-65C

CONTENTS / CONTENU / 内容

HDZ-653 HDZ-65C

Woofer

×2 ×2

4 × 30 mm

×8

4 × 30 mm

×8

×8 ×8

Midrange

Speaker

×2

3 × 30 mm

×8

Tweeter

×2 ×2

Network

×2 ×2

3 × 30 mm

×8

3 × 30 mm

×4

9- 3.2-0.5t

×8

9- 3.2-0.5t

×4

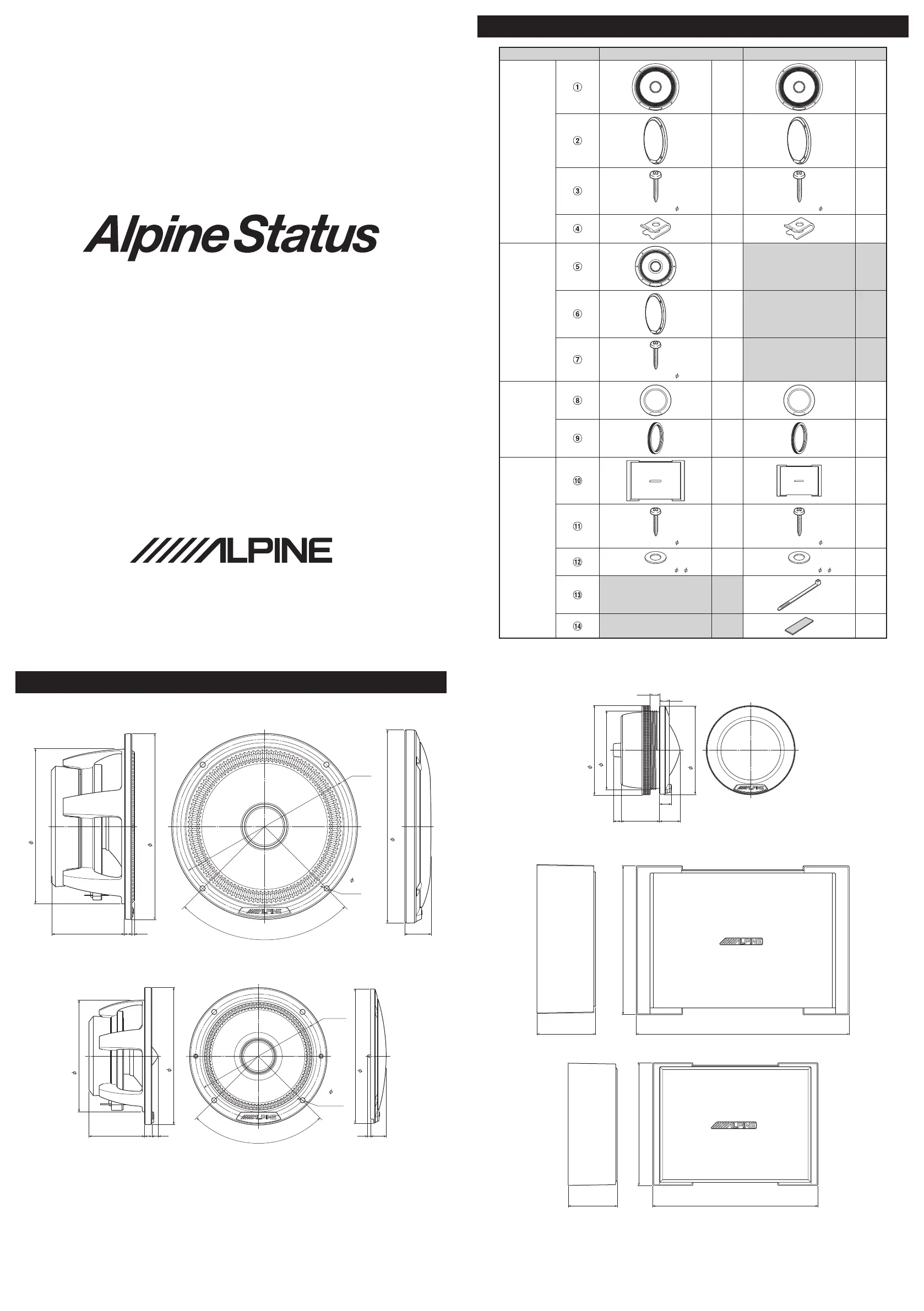

EXTERNAL DIMENSIONS / DIMENSIONS EXTERNES / 外部尺寸

■Woofer (HDZ-653/HDZ-65C) ■Woofer (HDZ-653/HDZ-65C)

142 (5 5/8”)

169.9 (6 3/4”)

66.9

(2 3/4”)

6.5

(9/32”)

2.5

(1/8”)

3×90° (1/8”)

4× 4.5

(3/16”)

160.4

(6 3/8”)

176.9 (7”)

24.3

(31/32”)

(mm)

■Midrange Speaker (HDZ-653) ■Haut-parleur médium (HDZ-653)

78.8 (3 1/8”)

96 (3 7/8”)

38.9

(1 9/16”)

(7/32”)

4.5

(3/16”)

3×90° (1/8”)

4× 3.5

(5/32”)

87.4

(3 1/2”)

94 (3 3/4”)

(3/32”)

(mm)

(7/16”)

■Tweeter (HDZ-653/HDZ-65C) ■Tweeter (HDZ-653/HDZ-65C)

70.6 (2 7/8”)

62 (2 1/2”)

9.2

(3/8”)

(1/4”)

30.3

(1 1/4”)

69.6 (2 3/4”)

16.2

(21/32”)

7.5 (5/16”) 7.6 (5/16”)

■Network (HDZ-653) ■Filtre (HDZ-653)

50.2 (2”)

128 (5 1/8”)

183 (7 1/4”)

■Network (HDZ-65C) ■Filtre (HDZ-65C)

40 (1 5/8”)

99.9 (4”)

134.9 (5 3/8”)

SHEN ZHEN QICAI TECHNOLOGY CO., LTD.

Building 197, Tongyufu Industrial Zone, Weizai New Village, Kukeng Community,

guanlan street, Longhua District, Shenzhen City, China

Printed in China

68-44781Z26-A (Y-A3)

INSTALLATION / INSTALLATION / 安装

■

Woofer (HDZ-653/HDZ-65C)

■

Woofer (HDZ-653/HDZ-65C)

■Midrange Speaker (HDZ-653) ■Haut-parleur médium (HDZ-653)

■Tweeter (HDZ-653/HDZ-65C) ■Tweeter (HDZ-653/HDZ-65C)

SPECIFICATIONS / CARACTERISTIQUES / 规格

■SPECIFICATIONS

HDZ-653 HDZ-65C

Units Type Woofer 6-1/2”(16.5 cm) Carbon Cone 6-1/2”(16.5 cm) Carbon Cone

Midrange Speaker 3-1/2”(8.9 cm) Carbon Cone

Tweeter 1-1/4”(3.2 cm) Carbon Cone 1-1/4”(3.2 cm) Carbon Cone

Maximum Peak Power 300 Watts in system 300 Watts in system

Maximum RMS Power 100 Watts in system 100 Watts in system

Impedance 4 ohms 4 ohms

Sensitivity 88 dB SPL (2.83 V @ 1 m) 88 dB SPL (2.83 V @ 1 m)

Frequency Response 55 Hz to 40 kHz 55 Hz to 40 kHz

Mounting Deps/Drop-in

Mounting

Woofer 2-3/4” (6.7 cm) 2-3/4” (6.7 cm)

Midrange Speaker 1-9/16” (3.9 cm)

Cutout Diameter Woofer 5-5/8” (14.2 cm) 5-5/8” (14.2 cm)

Midrange Speaker 3-1/8” (7.9 cm)

Recommended Amplification Up to 100 watts RMS. per channel Up to 100 watts RMS. per channel

• Design and specifications are subject to change without notice.

[Warning]

1. RMS Power / Peak power specified on this product is the value in 3way (HDZ-653) / 2way (HDZ-65C) system

connected to passive network included in this package.

Using each speaker connected directly to amplifier without using designated network will void your warranty.

2. This product contains a high-performance tweeter.

If there is a tweeter already installed in your car, you must disconnect its terminal.

If you leave the original tweeter connected and connect this product in parallel, fault may occur in this product.

■CARACTERISTIQUES

HDZ-653 HDZ-65C

Unités enceinte Woofer Cône Carbone 16,5 cm Cône Carbone 16,5 cm

Haut-parleur médium

Cône Carbone 8,9 cm

Tweeter Cône Carbone 3,2 cm Cône Carbone 3,2 cm

Puissance maximale 300 Watts dans le système 300 Watts dans le système

Puissance maximale (RMS) 100 Watts dans le système 100 Watts dans le système

Impédance 4 ohms 4 ohms

Sensibilité 88 dB SPL (2.83 V @ 1 m) 88 dB SPL (2.83 V @ 1 m)

Bande passante 55 Hz à 40 kHz 55 Hz à 40 kHz

Profondeur de montage /

Montage en affieurement

Woofer 6,7 cm 6,7 cm

Haut-parleur médium

3,9 cm

Diamètre de découpe Woofer 14,2 cm 14,2 cm

Haut-parleur médium

7,9 cm

Amplification recommandée Plus de 100 watts RMS, par canal. Plus de 100 watts RMS, par canal.

• Conception, caractéristiques et disponibilté des produits sujettes á modification sans avis préalable.

[Avertissement]

1. La puissance RMS/puissance de crête spécifiée sur ce produit est la valeur dans le système à 3 voies (HDZ-

653)/2 voies (HDZ-65C) connecté au filtre passif inclus dans ce paquet.

L’utilisation de chaque enceinte connectée directement à l’amplificateur sans utiliser le filtre désigné annulera

votre garantie.

2. Ce produit contient un tweeter haute-performance.

Si un tweeter est déjà installé dans votre voiture, vous devez déconnecter sa borne.

Si vous laissez le tweeter original connecté et que vous connectez ce produit en parallèle, un

dysfonctionnement peut se produire sur ce produit.

WIRING CONNECTION / CONNEXIONS DE CABLAGE / 线路连接

■

HDZ-653

Output (R)

Output (L)

Input

Tweeter

Midrange

Speaker

Woofer

Midrange

Speaker

Tweeter

Network

■HDZ-65C

Network

Output (R)

Output (L)

Input

Tweeter

Woofer

Tweeter

Network

■Network (HDZ-653) ■Filtre (HDZ-653)

■Network (HDZ-65C) ■Filtre (HDZ-65C)
