DEUTSCH

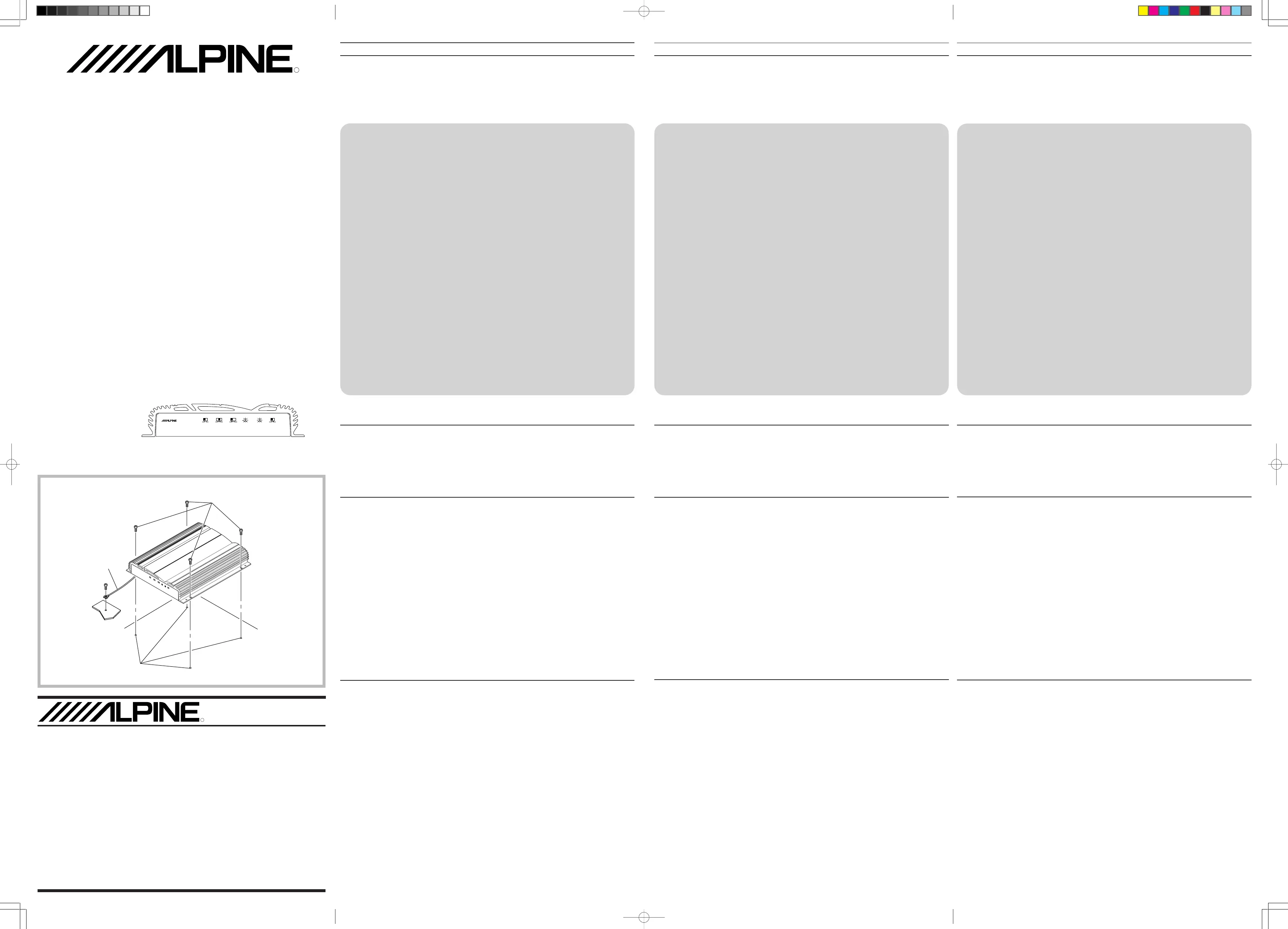

Abb. 1/Fig. 1

VORSICHTSMASSNAHMEN

• Bauen Sie das Gerät an einer waagerechten Stelle ein. Stellen Sie sicher, daß die

Feststellbremse angezogen und die Zündung ausgeschaltet ist.

• Bevor Sie den MRV-T301 anschließen oder abnehmen, klemmen Sie bitte immer das

Massekabel (–) der Batterie ab. Dadurch werden Kurzschlüsse vermieden.

• Beim Austausch einer durchgebrannten Sicherung, achten Sie darauf, daß die neue

Sicherung den gleichen Wert besitzt.

• Schließen Sie die farbig markierten Kabel entsprechend dem Diagramm an.

Falsche Anschlüsse können zu Fehlfunktionen des Gerätes oder zu Beschädigungen

am elektrischen System des Fahrzeuges führen.

• Die Minusadern (–) der Lautsprecherkabel an Minusklemmen (–) anschließen! Die

Minusadern für rechten und linken Kanal dürfen nich zusammengelegt oder an die

Karosserie bzw. Masse angeschlossen werden.

• Dieses Gerät ist für Fahrzeuge mit 12V Gleichstrom und negativer Erdung ausgelegt.

Stellen Sie vor dem Anschluß des Gerätes sicher, daß Ihr Fahrzeug diesen

Voraussetzungen entspricht.

• Falls Sie Anschlüsse am elektrischen System des Fahrzeuges vornehmen, achten Sie

auf die herstellerseitigen Bauteile (z.B. Bordcomputer). Zapfen Sie diese Kabel zum

Anschluß des Gerätes nicht an. Anderfalls kann das Gerät und/oder das Fahrzeug

beschädigt werden. Sind Sie nicht vollkommen sicher, wenden Sie sich bitte an Ihren

ALPINE Händler.

• Beim MRV-T301 werden RCA-Buchsen zum Anschluß an andere Geräte (z.B. Verstärker)

mit RCA-Anschlüssen verwendet. Möglicherweise werden deshalb Adapter benötigt. Ist

dies der Fall, wenden Sie sich bitte an Ihren autorisierten ALPINE Händler.

• Bedingt durch die hohe Leistungs des MRV-T301 ist es unbedingt notwendig, daß alle

Anschlüsse sauber und fest sind. Anderenfalls können Beschädigungen entstehen.

• Überprüfen Sie die folgenden Punkte, wenn Einbau und Anschlüsse vorgenommen

wurden: a) Die Anschlüsse sind korrekt. b) Die Bremslichter, Hupe, usw. funktionieren

einwandfrei bei eingeschalteter Zündung. c) Die Audio-Komponenten funktionieren

korrekt, wenn sie eingeschaltet sind.

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda,

Shinagawa-ku, Tokyo 141, Japan

Tel.: (03) 3494-1101

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

Suite 203, 7300 Warden Ave. Markham,

Ontario L3R 9Z6, Canada

Tel.: 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

6-8 Fiveways Boulevarde Keysborough,

Victoria 3173, Australia

Tel.: (03) 9769-0000

ALPINE ELECTRONICS GmbH

Brandenburger Strasse 2-6 D-40880 Ratingen,

Germany

Tel.: 02102-45 50

ALPINE ITALIA S.p.A.

Via C. Colombo 8, 20090 Trezzano Sul

Naviglio MI, Italy

Tel.: 02-48 40 16 24

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue De La Belle Etoile, Z.I. Paris Nord II

B.P. 50016 F-95945, Roissy,

Charles de Gaulle Cedex, France

Tel.: 01-48 63 89 89

ALPINE ELECTRONICS OF U. K., LTD.

13 Tanners Drive, Blakelands,

Milton Keynes MK14 5BU, U.K.

Tel.: 01908-61 15 56

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal De Gamarra 36, Pabellón 32

01013 Vitoria (Alava) - Apdo. 133, Spain

Tel.: 34-45-283588

Lesen Sie bitte diese BEDIENUNGSANLEITUNG sorgfältig durch, um sich mit den Steuerungen und

Funktionen des Gerätes vertraut zu machen. Die Firma ALPINE wünscht Ihnen mit Ihrem neuen

MRV-T301 viele Jahre lang einen uneingeschränkten Musikgenuß.

Sollten bei der Installation des MRV-T301 Probleme auftreten, so wenden Sie sich bitte an Ihre

nächste autorisierte Kundendienststelle von ALPINE.

EINBAU (Abb. 1)

Aufgrund des hohen Leistungsausganges des

MRV-T301, wird beim Betreiben des Verstärkers

eine beträchtliche Wärme produziert. Aus

diesem Grunde sollte der Verstärker so

installiert werden, daß eine freie Belüftung und

ein ungehinderter Wärmeabzug gewährleistet

ist; wie z.B. im Kofferraum. Ihr autorisierter

Alpine-Händler nennt Ihnen gern weitere

Alternativen zum Einbauort.

1. Benutzen Sie den Verstärker als Schablone;

markieren Sie die vier Schraubenpositionen.

2. Vergewissern Sie sich, daß sich hinter der

Oberfläche keine Gegenstände befinden, die

durch das Bohren beschädigt werden

könnten.

3. Bohren Sie die Schraubenlöcher.

4. Positionieren Sie den MRV-T301 über den

Schraubenlöchern und sichern Sie das

Gerät mit vier Blechschrauben.

HINWEIS:

Verwenden Sie für den sicheren Anschluß des

Erdungskabels eine bereits installierte Schraube

am Metallteil des Fahrzeuges ((mit (★) markiert).

Vergewissern Sie sich, daß es sich hierbei um

eine echte Erde handelt, indem Sie die

Kontinuität zur Batterie (–) Klemme prüfen.

Schließen Sie so weit wie möglich alle Geräte an

denselben Erdungspunkt an. Durch dieses

Verfahren werden Störungen eliminiert.

1 Blechschrauben (M4 x 14)

2 Erdungskabel

3 Chassis

4 Löcher

WARTUNG UND PFLEGE

◆ Nur für Europa

Sollten bei Ihnen Fragen bezüglich unserer

Garantiezusage auftauchen, bitten wir Sie,

Kontakt mit dem Händler aufzunehmen, bei

dem Sie dieses Gerät gekauft haben.

2 Channel Power Amplifier

• BEDIENUNGSANLEITUNG

Lesen Sie diese Bedienungsanleitung bitte

aufmerksam durch, damit Sie die hervorragende

Leistung und die zahlreichen Funktionen dieses

Geräts voll nutzen können. Bewahren Sie die

Bedienungsanleitung zur späteren Bezugnahme

gut auf.

• LIBRETTO DELLE ISTRUZIONI

Leggere questo manuale per poter sfruttare al

massimo le eccezionali prestazioni e funzioni di

questo apparecchio e conservare il manuale per

riferimenti futuri.

• BRUKSANVISNING

Läs igenom den här bruksanvisningen fört att få

så stor glädge som möjligt av utrustningens

utmärkta prestanda och egenskaper, och bevara

sedan bruksanvisningen för framtida bruk.

2/1 CHANNEL

POWER AMPLIFIER

PHASE

1(MONO) ST 1+2

INPUT MODE

OFF HP LP

FILTER

NOM

GAIN

MIN MAX

200

100

(Hz)

CROSSOVER

0° 180°

0.5V

INPUT LEVEL

NOM 4V

140

170

MRV-T301

◆ Für Kunden in anderen Ländern

WICHTIGER HINWEIS

Kunden, die das Produkt, dem dieser Hinweis

beigelegt ist, erwerben, und diesen Einkauf in einem

anderen Land als den Vereinigten Staaten von

Amerika oder Kanada tätigen, werden gebeten, sich

für Informationen bezüglich der Garantie mit ihrem

Händler in Verbindung zu setzen.

TECHNISCHE DATEN

Betriebsspannung: RMS Dauerleistung (bei 12,0V, 20 Hz bis 20 kHz)

Pro Kanal in 4 Ohm ............................................................................................30W (0,04% THD)

Pro Kanal in 2 Ohm ..............................................................................................50W (0,3% THD)

Überbrückt in 4 Ohm ..........................................................................................100W (0,3% THD)

Betriebsspannung: RMS Dauerleistung (bei 14,4V, 20 Hz bis 20 kHz)

Pro Kanal in 4 Ohm ............................................................................................50W (0,04% THD)

Pro Kanal in 2 Ohm ..............................................................................................75W (0,3% THD)

Überbrückt in 4 Ohm ..........................................................................................150W (0,3% THD)

EIAJ Maximum-Potenz (bei 14,4V)

Pro Kanal in 4 Ohm ................................................................................................................100W

Überbrückt in 4 Ohm ..............................................................................................................300W

Frequenzgang ......................................................................................... 10 Hz bis 50 kHz (+0, –1 dB)

Rauschabstand .......................................................................... 100 dBA (bezogen auf Nennleistung)

Einschwingfaktor ............................................................................................................... Größer als 5

Eingangsempfindlichkeit (für Nennausgangsleistung) .................................................200mV bis 4,0V

(1,0V bei Mittelstellung)

Eingangsimpedanz.............................................................................................................. 10 kOhm <

Lautsprecherimpedanz.................................................... 4 oder 2 Ohm (Stereo), 4 Ohm (Überbrückt)

Crossover-Frequenz und Schleife..................................................... 50 bis 200 Hz, 12 dB pro Oktave

Stomversorgung.......................................................................... 11 – 16V Gleichstrom Negative Erde

Abmessungen (B x H x T) ................................ 240mm x 53mm x 150mm (9-7/16" x 2-1/16" x 5-7/8")

Gewicht ................................................................................................................. 2,1 kg (4 lbs. 10 oz)

HINWEIS:

Änderungen der technischen Daten und des Designs aufgrund von ständiger Produktverbesserung

ohne vorherige Ankündigung vorbehalten.

68P90664W52-B

Printed in Korea (S)

Jook Jin Won Saek Print Co.

109, Cho-dong, Jung-gu,

Seoul, Korea

ITALIANO SVENSKA

FÖRSIKTIGHETSÅTGÄRDER

• Vid installationen skall bilen stå på ett vågrätt underlag. Dra åt handbromsen och slå av

tändningen.

• Koppla alltid loss kabeln från batteriets minuspol (–) innan MRV-T301 ansluts eller

kopplas loss. Detta för att motverka risken för kortslutning.

• Vid säkringsbyte skall en säkring med samma värde användas.

• Anslut de färgkodade kablarna enligt kopplingsschemat. Om kablarna ansluts fel kan

anläggningen och bilens elsystem skadas.

• Anslut negativa (–) högtalarkablar till (–) anlutningarna. Höger och vänster kablar får

inte anslutas till varandra eller till bilkarossen.

• Apparaten är avsedd för elsystem med 12V likspänning och negativ jord. Kontrollera att

bilen har denna typ av elsystem innan du ansluter apparaten till batterispänningen.

• Vid anslutning till bilens elektriska system bör uppmärksamhet riktas mot ev.

fabriksmonterade komponenter (t.ex. färddator o.likn.). Dra inte ström från kablar som

driver sådan utrustning. Vid anslutning av MRV-T301 till säkringarna måste du

kontrollera att säkringen som skyddar MRV-T301 har rätt strömstyrka. Fel strömstyrka

på säkringen kan resultera i skador på apparaten och/eller bilen. Rådfråga din ALPINE-

återförsäljare om du känner dig osäker.

• MRV-T301 använder hon-kontakter av typen RCA för anslutning till annan utrustning,

typ förstärkare, med samma typ av kontakt. För anslutning kan det ibland krävas bruk

av en adapter. Kontakta i detta fall en auktoriserad ALPINE-återförsäljare för hjälp.

• På grund av den stora uteffekten hos MRV-T301 är det viktigt att alla anslutningar görs

ordentligt och att de har bra kontakt. I annat fall kan skador uppstå.

• Kontrollera följande då du är klar med monteringen och anslutningen: a) att alla kablar är

rätt anslutna. b) att bromsljus, signalhorn o s v fungerar som de skall med tändningen

påslagen. c) att bilstereon fungerar ordentligt i läge ON.

PRECAUZIONI

• Eseguite l'installazione in un luogo piano. Assicuratevi di inserire il freno di

stazionamento e che l'accensione sia disattivata.

• Prima di collegare o disinserire l'MRV-T301, disinserite sempre il cavo dal polo negativo

(–) della batteria al fine di prevenire eventuali cortocircuiti.

• Assicuratevi sempre di sostituire un fusibile bruciato con un fusibile dello stesso

amperaggio.

• Assicuratevi di collegare i cavi con codice colore in conformità allo schema elettrico.

Eventuali collegamenti errati potrebbero causare disfunzioni all'unità o danneggiare

l'impianto elettrico del veicolo.

• Assicurarsi di collegare i fili negativi degli altoparlanti (–) al terminale (–)

dell'altoparlante. Non collegare mai i cavi destro e sinistro degli altoparlanti l'uno con

l'altro o al telaio dell'automobile.

• Questa unità è stata progettata per impianti elettrici 12V CC con sistema di messa a

terra negativa. Prima di collegare il cavo di alimentazione, assicuratevi che l'impianto

elettrico del vostro veicolo sia di questo tipo.

• Durante il collegamento all'impianto elettrico dell'automobile, fate attenzione a non

danneggiare i componenti assemblati in fabbrica (ad es. il computer di bordo). Non

collegatevi a questi cavi per fornire l'alimentazione a questa unità. Quando collegate

l'MRV-T301 alla scatola dei fusibili, assicuratevi che il fusibile per l'impianto dell'MRV-

T301 sia di voltaggio appropriato. Il mancato rispetto di tale avvertenza può provocare

seri danni all'unità e/o al veicolo. In caso di dubbi, consultate il vostro rivenditore

ALPINE.

• L'MRV-T301, per il collegamento ad altre unità (ad es. un amplificatore), utilizza jack

femmine di tipo RCA con connettori RCA. Per il collegamento di tali unità può risultare

necessario un adattatore. In tal caso, rivolgetevi al vostro rivenditore autorizzato

ALPINE.

• A causa dell'alta potenza erogata dall' MRV-T301, è importante che tutti i collegamenti

siano puliti e ben saldi, in caso contrario potrebbero verificarsi danni.

• Una volta eseguiti installazione e collegamenti, controllate che: a) I collegamenti siano

effettuati correttamente. b) Le spie dei freni, avvisatore, ecc. funzionino correttamente a

quadro inserito. c) Le unità audio funzionino correttamente con l'interruttore in

posizione ON.

Leggete attentamente questo LIBRETTO DELLE ISTRUZIONI al fine di familiarizzare con tutti i controlli

e le funzioni. ALPINE è certa che il vostro nuovo MRV-T301 vi garantirà diversi anni di divertimento

sonoro.

Se sorgessero dei dubbi quando installate il vostro MRV-T301, rivolgetevi al vostro rivenditore

autorizzato della ALPINE.

Läs igenom bruksanvisningen noga för att bekanta dig med de olika reglagen och deras funktioner. Vi

på ALPINE hoppas att din nya MRV-T301 kommer att ge dig många års glädjefyllt lyssnande.

Kontakta din auktoriserade ALPINE-återförsäljare om det uppstår problem vid installationen av din

MRV-T301.

INSTALLAZIONE (Fig. 1)

Per via dell'uscita ad alta potenza del MRV-

T301, viene prodotto alti livelli di calore durante

l'uso dell'amplificatore. Per questo motivo,

l'amplificatore viene montato in un luogo che

permetterà una buona circolazione dell'aria, ad

esempio all'interno del bagagliaio. Per luoghi di

installazione alternativi, rivolgetevi al vostro

rivenditore autorizzato della Alpine.

1. Usate l'amplificatore come mascherina e

segnate i luoghi delle quattro viti.

2. Assicuratevi che non ci siano alcuni oggetti

dietro la superficie, altrimenti questi oggetti

potrebbero danneggiarsi quando trapanate i

fori.

3. Trapanate i fori delle viti.

4. Tenete il MRV-T301 appoggiato ai fori delle

viti e fissatelo con quattro viti autofilettanti.

INSTALLATION (Fig. 1)

På grund av MRV-T301's höga uteffekt

genereras mycket värme när förstärkaren

används. Förstärkaren måste därför monteras

på en plats där luft kan strömma fritt runt den,

som t.ex. inuti bagageutrymmet. Vänd dig till

en auktoriserad Alpine återförsäljare för

alternativa installationsplatser.

1. Använd förstärkaren som mått och märk ut

de fyra skruvhålen.

2. Kontrollera att det inte finns några föremål

på andra sidan monteringsväggen som kan

skadas vid borrningen.

3. Borra hål för skruvarna.

4. Håll MRV-T301 över skruvhålen och skruva

fast den med fyra låsskruvar.

OBSERVERA:

Använd en skruv som redan är fastskruvad i

fordonets metall (märkt (★)) för säker jordning av

jordkabeln. Kontrollera att det finns jord i

systemet genom att kontrollera batteriets (–)

kontinuitet. Försök ansluta all utrustning i

systemet till samma jordpunkt. Detta medverkar

till undertryckning av brus.

1 Låsskruvar (M4 x 14)

2 Jordkabel

3 Chassi

4 Hål

NOTA:

Per fissare il filo di massa in modo saldo, usate

una vite già presente sulla parte metallica del

veicolo (marcata (★)). Assicuratevi che il

collegamento di massa sia corretto controllando

la continuità del terminale della batteria (–). Se

possibile, collegate tutti i componenti allo stesso

punto di massa. Questa precauzione serve per

eliminare il rumore.

1 Viti autofilettanti (M4 x 14)

2 Filo di massa

3 Chassis

4 Fori

SERVIZIO

◆ Per i clienti europei

Nel caso in cui sorgessero dei dubbi sulla

garanzia, rivolgetevi al vostro rivenditore.

UNDERHÅLL

◆ För kunder i Europa

Kontakta din återförsäljare om du har frågor

som rör garantin.

◆ Per clienti in altre nazioni

NOTA IMPORTANTE

I clienti che acquistano il prodotto a cui questa

nota è allegata, e che lo acquistano in nazioni

che non siano gli Stati Uniti d’America e il

Canada, sono pregati di rivolgersi al fornitore per

informazioni riguardo la garanzia.

◆ För kunder i andra länder

VIKTIGT

För kunder som köpt denna produkt, i vars

emballage denna notis finns inkluderad, i något

annat land än Förenta Staterna eller Kanada,

måste kontakta sin lokala återförsäljare för

information angående garantivillkoren.

SPECIFICAZIONI

Uscita di potenza: Corrente continua RMS (a 12,0V, 20 Hz a 20 kHz)

Per Canale a 4 ohm ...........................................................................................30W (0,04% THD)

Per Canale a 2 ohm .............................................................................................50W (0,3% THD)

Collegamento di ponte a 4 ohms........................................................................100W (0,3% THD)

Uscita di potenza: Corrente continua RMS (a 14,4V, 20 Hz a 20 kHz)

Per Canale a 4 ohm ...........................................................................................50W (0,04% THD)

Per Canale a 2 ohm .............................................................................................75W (0,3% THD)

Collegamento di ponte a 4 ohms........................................................................150W (0,3% THD)

Potenza massima EIAJ (a 14,4V)

Per Canale a 4 ohm ...............................................................................................................100W

Collegamento di ponte a 4 ohms............................................................................................300W

Risposta di frequenza ............................................................................... 10 Hz a 50 kHz (+0, –1 dB)

Rapporto segnale/rumore ........................................ 100 dBA (con riferimento alla potenza nominale)

Fattore di torsione ..................................................................................................................... Più di 5

Sensibilità di ingresso (dell’uscita di potenza nominale) ........................................... da 200mV a 4,0V

(1,0V alla posizione centrale)

Impedenza di ingresso ......................................................................................................... 10k ohm <

Impedenza degli altoparlanti ........................................................... 4 o 2 ohm (stereo), 4 ohm (ponte)

Frequenza e inclinazione di crossover.................................................. 50 a 200 Hz, 12 dB per ottava

Alimentazione.......................................................................................... 11 – 16VCC Massa negativa

Dimensioni (L x A x P) ................................................................................. 240mm x 53mm x 150mm

Peso ............................................................................................................................................ 2,1 kg

NOTA:

Dovuto a un continuo apporto di miglioramenti, le specificazioni ed il disegno sono soggetti a cambiamenti

senza preavviso.

SPECIFIKATIONER

Uteffekt: Kontinuerlig uteffekt RMS (vid 12,0V, 20 Hz till 20 kHz)

Per kanal in i 4 ohm............................................................................................30W (0,04% THD)

Per kanal in i 2 ohm..............................................................................................50W (0,3% THD)

Bryggkopplad in i 4 ohm .....................................................................................100W (0,3% THD)

Uteffekt: Kontinuerlig uteffekt RMS (vid 14,4V, 20 Hz till 20 kHz)

Per kanal in i 4 ohm............................................................................................50W (0,04% THD)

Per kanal in i 2 ohm..............................................................................................75W (0,3% THD)

Bryggkopplad in i 4 ohm .....................................................................................150W (0,3% THD)

Maximum-effekt EIAJ (vid 14,4V)

Per kanal in i 4 ohm................................................................................................................100W

Bryggkopplad in i 4 ohm .........................................................................................................300W

Frekvensåtergivning................................................................................. 10 Hz till 50 kHz (+0, –1 dB)

Signal/brusavstånd ...........................................................100 dBA (i förhållande till nominell uteffekt)

Spänningsderivata .............................................................................................................. Större än 5

Ingångskänslighet (för nominell uteffekt) ...........................................200mV till 4,0V (1,0V i mittläget)

Ingångsimpedans................................................................................................................. 10 kohm <

Högtalarimpedans ...........................................................4 och 2 ohm (stereo), 4 ohm (bryggkopplad)

Delningsfrekvens och branthet ......................................................... 50 bis 200 Hz, 12 dB pro Oktave

Arbetsspänning .............................................................................. 11 till 16V likspänning, negativ jord

Yttermått (B x H x D) ................................................................................... 240mm x 53mm x 150mm

Vikt .............................................................................................................................................. 2,1 kg

OBSERVERA:

Ur förbättringssyfte förbehålles rätt till ändring av specifikationer och design utan föregående varsel.
