Sida 1/24
American Audio - www.americanaudio.eu – Q-2422 PRO – Gebruikershandleiding pagina 1
GEBRUIKERSHANDLEIDING
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
The Netherlands
www.americanaudio.eu
American Audio - www.americanaudio.eu – Q-2422 PRO – Gebruikershandleiding pagina 2
Inhoudsopgave
Hoofdfuncties……………………………………………………………………………………. 2
Veiligheidsvoorschriften met betrekking tot elektriciteit……………………………………. 3
Belangrijke veiligheidsinstructies…………………………………………………………….. 4
Algemene veiligheidsvoorschriften…………………………………………………………… 5
Uitpakken………………………………………………………………………………………… 7
Inleiding…………………………………………………………………………………………...7
Voorzorgsmaatregelen bij het installeren…………….………………………………………. 7
Quick start instructie……………………………………………………………………………. 8
Hoofdfuncties en bedieningsorganen bovenzijde…………………………………………… 9
Hoofdfuncties en bedieningsorganen achterpaneel………………………………………… 13
Typische mixer ingangen aansluiting…………………………………………………………. 16
Typische mixer uitgangen aansluiting………………………………………………………… 17
Onderhoud………………………………………………………………………………………. 18
Vervangen Crossfader…………………………………………………………………………. 18
Problemen oplossen……………………………………………………………………………. 19
Technische gegevens………………………………………………………………………….. 20
ROHS…………….………………………………………………………………………………. 22
WEEE…………………………………………………………………………………………….. 22
Notities……………………………………………………………………………………………. 23
ATTENTIE: Drukfouten, specificaties en aanpassingen in het ontwerp van het apparaat
onder voorbehoud.
Hoofdfuncties
• Uitgevoerd met hoogwaardige crossfader (uitwisselbaar)

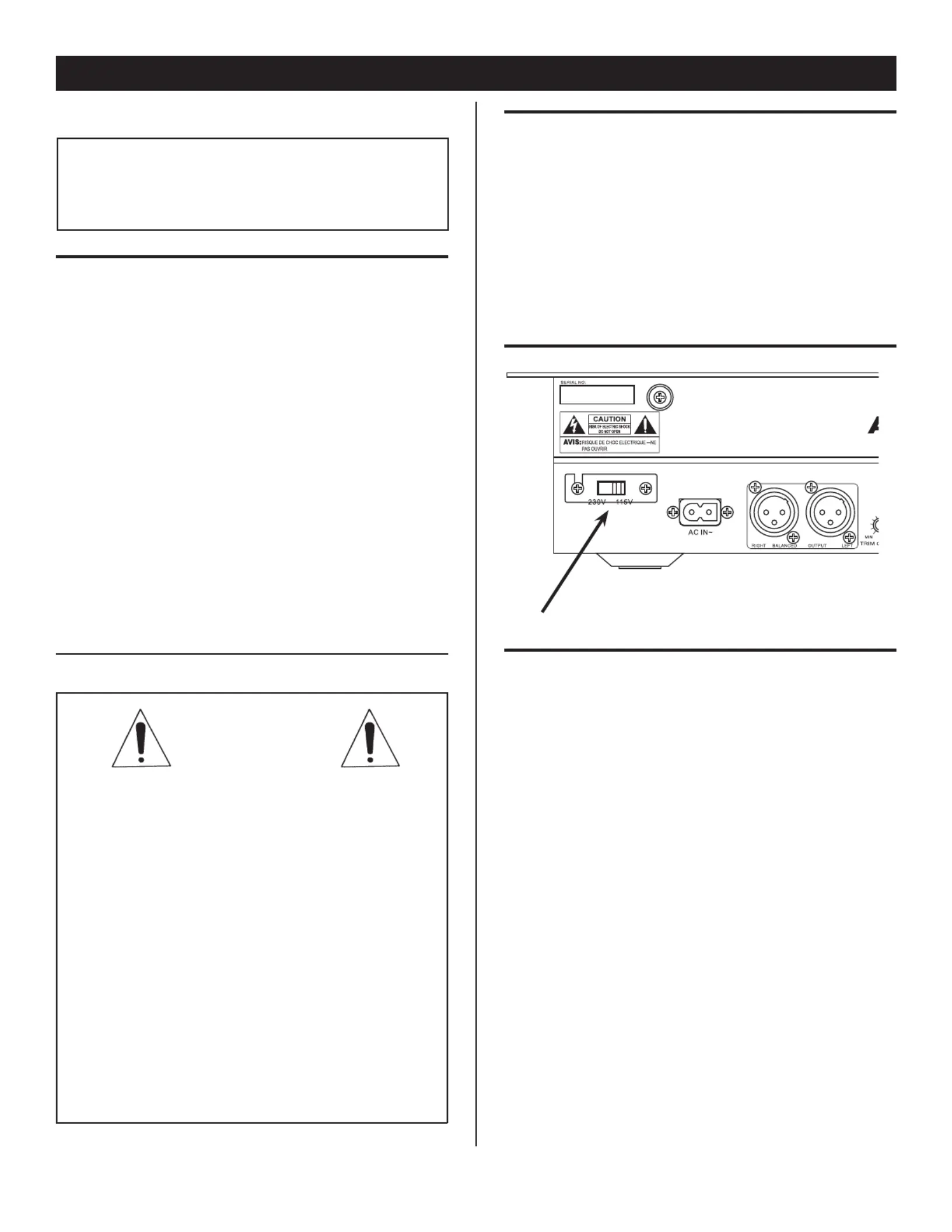

• Instelbare netspanning 115V – 230V
• 3 kanaal mixer
• 2 Phono / 3 Auxiliaries, 4 Line ingangen
• 2 Microfoon ingangen – 1 x XLR/6,3mm combo connector, 1 x 6,3mm Jack connector
• Volumeregeling voor iedere microfoon
• Fader Q-Start
• Aan/uit toets voor de bediening van de “Q” Start functie (voor het gebruik met American
Audio CD spelers met fader Q-Start functie)
• Eigen gain regeling per kanaal
• Hoog vermogen hoofdtelefoon uitgang
• Gebalanceerde XLR Master uitgangen
• Extreem goede signaal / ruis verhouding
• Talk Over toets – verzwakt de uitgangsgain van het kanaal met 14dB +/-2dB
• Stereo LED niveau meters
• Balans regeling op Master niveau
• Gescheiden Cue monitoring
• Cue mixing
• Onafhankelijk niveau voor Zone uitgang
• 12V BNC aansluiting voor optioneel zwanenhalslampje
• “Rotary Kills” (draaipotmeters) voor Treble, Bass en Mid op alle kanalen
• 4 Uitgangsopties – Master uitgang (RCA en gebalanceerde XLR uitgang), Zone uitgang
(RCA) en Record uitgang (RCA)
• Design met uitgekiende L-vorm
American Audio - www.americanaudio.eu – Q-2422 PRO – Gebruikershandleiding pagina 3
Veiligheidsvoorschriften met betrekking tot elektriciteit
Attentie:
1. Zorg ervoor dat het netsnoer niet wordt
beschadigd, bijvoorbeeld doordat de
kabel wordt gedraaid, geknikt of bekneld
raakt. Beschadigingen kunnen leiden tot
elektrische schok, brandgevaar of storing
in het apparaat. Houd het stopcontact
vast als u de steker eruit trekt. Niet aan
de kabel trekken.
2. Ter voorkoming van een elektrische
schok mag de behuizing nooit worden
geopend als het apparaat op de
netspanning is aangesloten. Bij
problemen kunt u contact opnemen met
uw American Audio dealer.
3. Geen metalen voorwerpen in het
apparaat steken of vloeistoffen in het
apparaat gieten. Dit kan leiden tot een
elektrische schok of storing in het
apparaat.
PAS OP!
niet openen -
gevaar voor
elektrische schok
Pas op: teneinde het risico van een
elektrische schok te verkleinen mag de
behuizing niet worden geopend.
Reparaties of veranderingen mogen niet
door gebruikers worden uitgevoerd.
Wendt u zich tot een erkende American
Audio dealer.
Dit symbool waarschuwt de gebruiker
voor ongeïsoleerde onderdelen in het
apparaat waar spanning op staat. Het
negeren van dit symbool kan ernstig
letsel, een ongeval of de dood tot gevolg
hebben.
Dit symbool geeft aan dat er in de
handleiding belangrijke informatie staat
voor gebruik en onderhoud. Het negeren
van deze informatie kan leiden tot
persoonlijk letsel of beschadiging van het
product.
LET OP! Andere toepassingen of instellingen
dan in deze handleiding beschreven worden,
kunnen gevaarlijke straling veroorzaken. De
speler mag alleen door gekwalificeerd
personeel afgeregeld en onderhouden
worden.
Lees voor gebruik de gebruikershandleiding
zorgvuldig door. De gebruikershandleiding
bevat belangrijke informatie over de
veiligheid bij het gebruik en over het
onderhoud van dit apparaat. Let vooral op de
symbolen en waarschuwingstekens die op
het apparaat en in de gebruikershandleiding
staan. Bewaar deze handleiding bij het
apparaat.
Attentie:
Het is aanbevolen de mixer te gebruiken in
ruimten met een temperatuur tussen 5ºC en
30 ºC.
LET OP! Het apparaat voldoet aan de FCC
voorschriften wanneer afgeschermde kabels
en connectoren worden gebruikt voor het
aansluiten op andere apparatuur. Maak
gebruik van afgeschermde kabels en
connectoren om elektromagnetische
interferentie te voorkomen tussen radio’s of
Tv’s.
LET OP! Ter voorkoming van elektrische
schok alleen gebruik maken van het
originele netsnoer. Maak geen gebruik
van een verlengkabel of tussenstuk met
een steker die niet volledig in het
stopcontact past.
Waarschuwing: ter voorkoming van
brandgevaar en elektrische schok moet
het apparaat beschermd worden tegen
water en vocht.
LET OP. Het apparaat kan storingen in
de ontvangst van radio- en
televisieontvangst veroorzaken.
