Sida 1/6

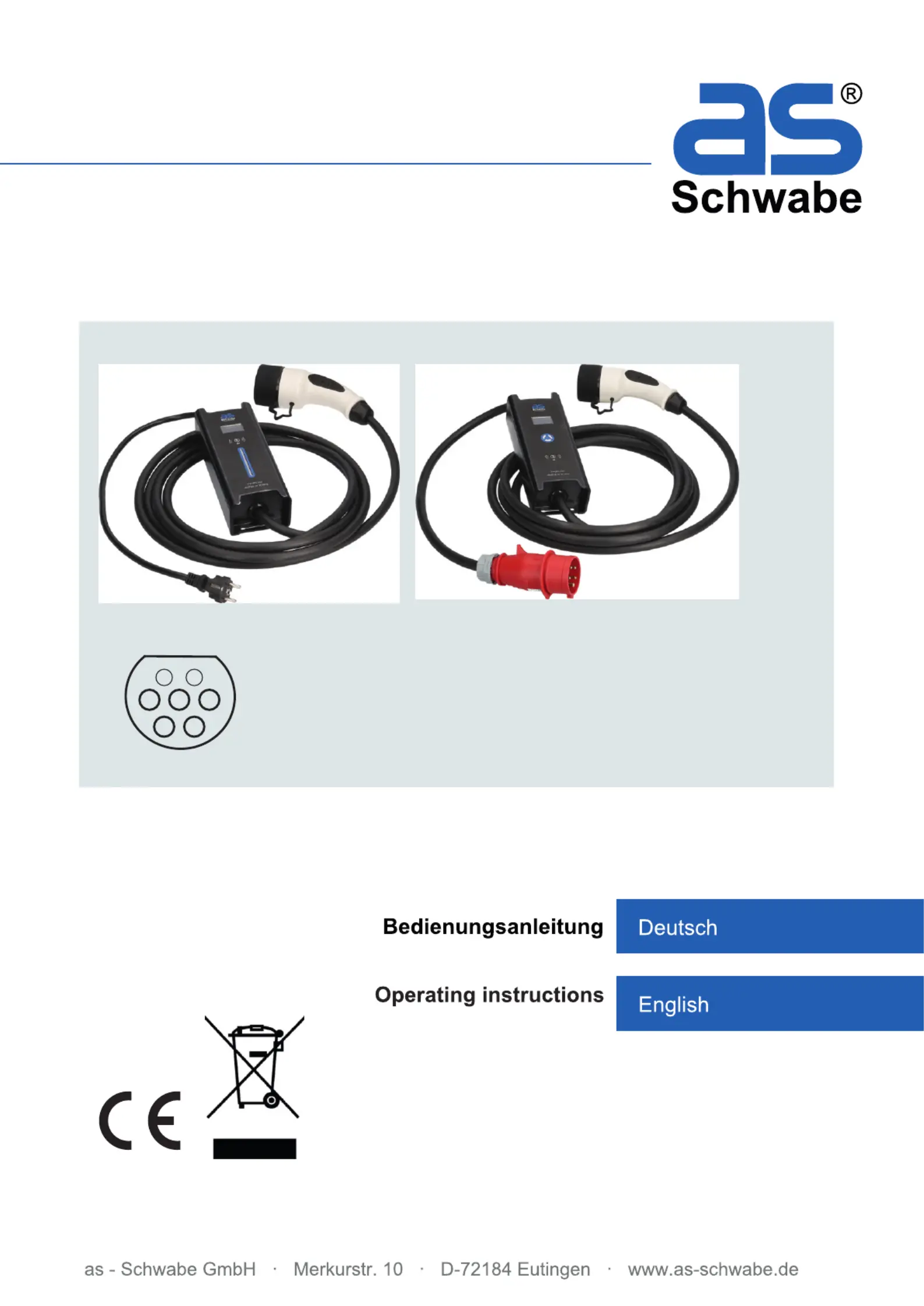

Mobiles Ladegerät für Elektroautos Mode 2
Mobile Charger for E-Cars Mode 2
Art. 65150 - 230V / 16A / Mode2 / max. 3kW / 5m
Art. 65151 - 400V / 16A / Mode2 / max. 11kW / 5m
Art. 65152 - 400V / 32A / Mode2 / max. 22kW / 5m
Typ 2
Art. 65150
Art. 65151 / 65152
Schutzart / protection class: IP54
Betriebstemperatur/work temperature: -25°C bis +50°C
Bedienungsanleitung
OLED LED Anzeige
Grün
Blinkt grün
Rot
Regenbogenfarben
Blau
Blinkt grün, Display aus
Blinkt gelb
Gerät ist betriebsbereit
mit Fahrzeug verbunden
Verbindungsfehler
Ladevorgang erfolgt
Ladevorgang beginnt später
Ladevorgang beendet
Fehler beim Ladevorgang
LED Status
LED Anzeige
Bedienung
Stecken Sie den Stecker des Ladegerätes in die Steckdose.
Tippen Sie 2x mit dem Finger auf die Kontaktfläche um den Ladestrom einzustellen.
Art. 65150 -> 6A / 8A / 10A / 12A / 16A
Art. 65151 -> 6A / 8A / 10A / 12A / 16A
Art. 65152 -> 10A / 16A / 20A / 24A / 32A
Schliessen Sie den Typ 2 Stecker des Ladekabels an Ihr Auto an. Der Ladevorgang beginnt automatisch.
Display Details
Ladebereit
aktuelle
Ladespannung
aktueller
Verbrauch
aktueller
Ladestrom
Ladevorgang
kein Fahrzeug angeschlossen
Schließen Sie ein Fahrzeug an
aktuelle
Ladezeit
aktuelle
Reglertemperatur
aktuelle
Ladeleistung
aktueller
Ladestrom
mit Fahrzeug verbunden
& wartet auf Rückmeldung
verzögertes
Laden
Ladevorgang
beendet
Timerfunktion
Verwenden Sie den verzögerten Start-Timer, um Ihren Ladevorgang
zu planen. So profitieren Sie von kostengünstigeren Tarifen
und sparen dabei Geld. Tippen Sie 2x mit dem Finger innerhalb
3 Minuten auf das Kontrollfeld , wenn das Ladegerät mit dem
Auto verbunden ist, um den Ladevorgang zu planen.
Ohne 2x Tippen - kein Timer, der Ladevorgang beginnt sofort
1 x doppelt Tippen - Ladevorgang beginnt in 2 Stunden.
2 x doppelt Tippen - Ladevorgang beginnt in 4 Stunden.
3 x doppelt Tippen - Ladevorgang beginnt in 6 Stunden.
4 x doppelt Tippen - Ladevorgang beginnt wieder unverzüglich.
2x
LED Status
LED Anzeige
gelb
grün
rot
blinkend Fehler
An
langsam blinkend
schnell blinkend
pulsierend
Bereit
Verbunden
Fehler
Lädt
Licht an
Lädt
2x
Sicherheitsinformationen
Dieses Dokument enthält wichtige Instruktionen und Warnungen, welche bei der
Benutzung des Gerätes beachtet werden müssen.
Bewahren Sie diese wichtigen Sicherheitsinformationen auf
WARNUNGEN
Warnung: Lesen Sie dieses Dokument vor Benutzung des Ladegeräts sorgfältig durch.
Nichtbeachtung der Anweisungen oder Warnungen in diesem Dokument kann zu Bränden,
Stromschlägen, schweren Verletzungen oder zum Tod führen.
Warnung: Verwenden Sie das mobile Ladegerät nicht, wenn das Fahrzeug oder das Ladegerät
starkem Regen, Schnee, Gewitter oder anderen widrigen Wetterbedingungen ausgesetzt ist.
Warnung: Gehen Sie beim Transport des Ladegeräts vorsichtig vor, um Schäden an seinen
Komponenten zu vermeiden. Setzen Sie das Ladegerät keinen starken Kräften oder Stößen
aus. Ziehen, drehen, zerren oder verheddern Sie das Ladegerät oder seine Komponenten
nicht und treten Sie nicht darauf.
Warnung: Wenn es während des Ladevorgangs regnet, lassen Sie kein Regenwasser
entlang des Ladekabels laufen, wodurch die Steckdose oder der Ladeanschluss nass
werden kann.
Warnung: Berühren Sie die Erdanschlüsse des Ladegeräts nicht mit scharfen, metallischen
Gegenständen, wie Drähten, Werkzeugen oder Nadeln. Stecken Sie keine Fremdkörper in
irgendein Teil des Ladegerätes.
Warnung: Stellen Sie sicher, dass das Ladekabel des Ladegerätes keine Fußgänger,
Fahrzeuge oder andere Objekte behindert.
Warnung: Verwenden Sie zum Reinigen des Gerätes keine Reinigungslösungen.
VORSICHT
Achtung: Verwenden Sie das Gerät nicht mit Stromerzeugern als Stromquelle zum Laden.
Achtung: Betreiben sie das Ladegerät nicht bei Temperaturen außerhalb seines Betriebs-
bereiches von -25°C bis +50°C.
Achtung: Bewahren Sie das mobile Ladegerät an einem kühlen und trockenen Ort auf.
!
!
!
!
!
!
!
!
!
!
