Spisfläkt 222

3 / 8

TILLBEHÖR

Trumsats för anslutning till imkanal.

Fläktöverskåp. (Skåphöjd 110 cm).

Konsolsats.

TEKNISKA UPPGIFTER

Bredd: 60 och 70 cm.

Övriga mått: se fig. 1.

Elanslutning: 230 V ~ med skyddsjord.

Effekt: Motor 70 W.

Belysning: Lysrör 11 W, sockel G 23.

INSTALLATION

Avledning av utblåsningsluften skall utföras i enlighet med

föreskrifter utfärdade av berörd myndighet (Boverket).

Utblåsningsluften får inte ledas in i rökkanal som används

för avledning av rökgaser från tex gas/braskaminer,

ved/oljepannor etc.

Anslutningsstos och automatspjäll levereras inuti fläkten.

(Tag loss filtret, se fig. 8 b). Spjället används för att minska

eventuellt bakdrag när fläkten inte körs.

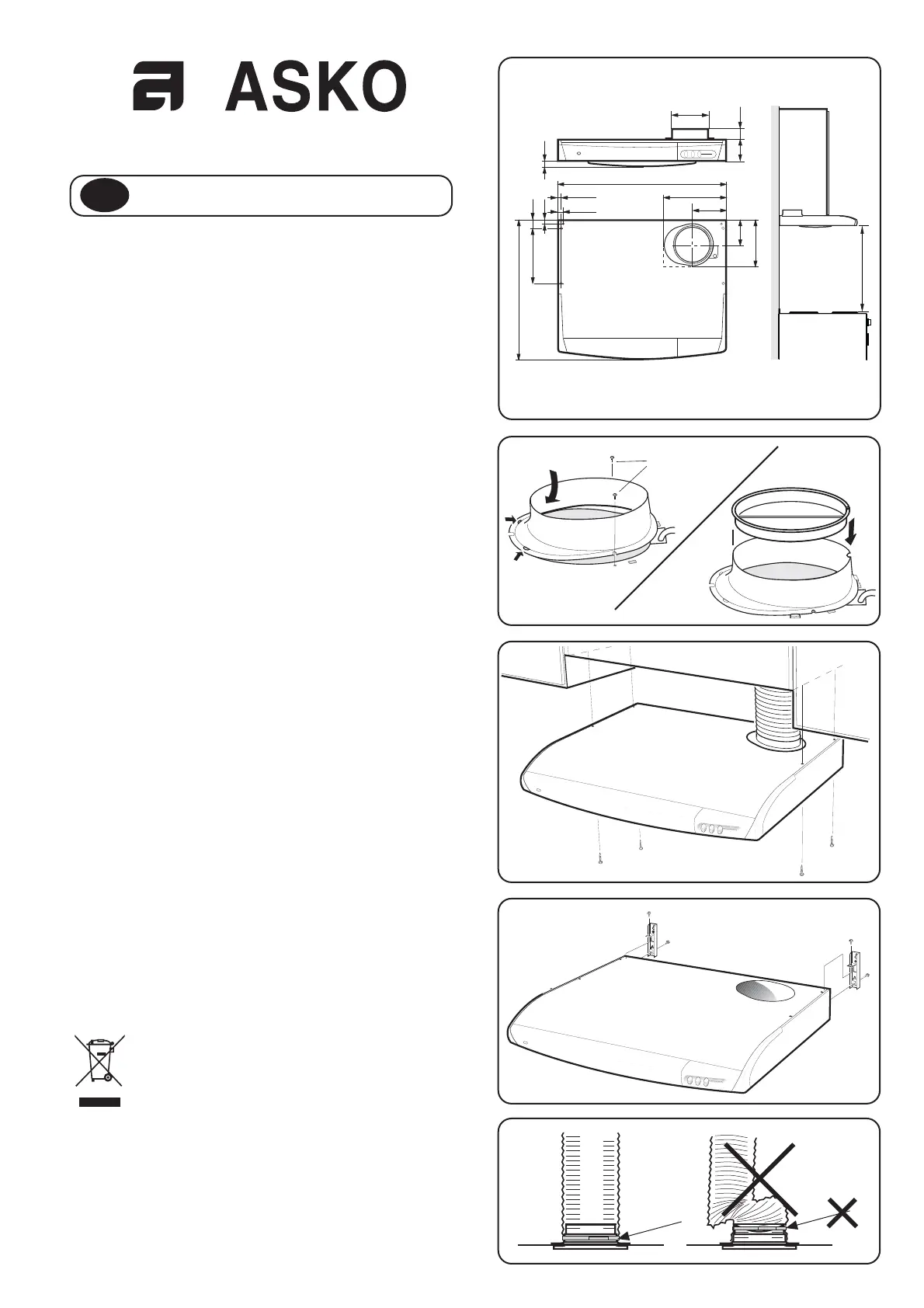

Fäst stosen på fläkten fig 2.

Placera därefter spjället i stosen fig 3.

Montering spisfläkt

Avståndet mellan spis och fläkt måste vara minst 40 cm.

Vid gasspis ökas avståndet till 65 cm. Om högre

monteringshöjd rekommenderas av gasspisens tillverkare

ska hänsyn tas till detta.

Fläkten kan placeras under eller infälld i skåpraden,

se framsidan respektive fig 4.

Fläkten kan även monteras med hjälp av konsoler som kan

köpas som tillbehör, fig. 5.

Anvisning för montering av trumsats medföljer den.

OBS! Vid montering med anslutningsslang, måste slangen

monteras sträckt närmast stosen, fig 6.

Elektrisk installation

Spisfläkten levereras med sladd och stickpropp för anslutning

till jordat vägguttag.

Emballage- och produktåtervinning

Emballaget ska lämnas in på närmaste miljöstation för

återvinning.

Symbolen anger att produkten inte får hanteras

som hushållsavfall. Den skall i stället lämnas

in på uppsamlingsplats för återvinning av el-

och elektronikkomponenter. Genom att

säkerställa att produkten hanteras på rätt sätt

bidrar du till att förebygga eventuellt negativa miljö- och

hälsoeffekter som kan uppstå om produkten kasseras som

vanligt avfall. För ytterligare upplysningar om återvinning

bör du kontakta lokala myndigheter eller sophämtningstjänst

eller affären där du köpte varan.

INSTALLATION

Ø125

220

9,5

598, 698

114

1 2

400/650

Produktspecifikationer

Varumärke:	Asko
Kategori:	Fläkt
Modell:	CH040
Vikt:	7500 g
Bredd:	598 mm
Djup:	505 mm
Höjd:	140 mm
Årlig energiförbrukning:	45.3 kWh
Sladdlängd:	1 m
Förpackningens bredd:	640 mm
Tvättbart filter:	Ja
Antal filter:	1 styck
Modell:	Väggmonterad
Produktens färg:	Vit
Kontrolltyp:	Knappar
Löstagbart filter:	Ja
Låddjup:	540 mm
Vikt inkl. förpackning:	8000 g
Fettfilter typ:	Rostfritt stål
Höjd (max.):	80 mm
AC-inspänning:	230 V
Material, hölje:	Rostfritt stål
Ljudnivå Lc IEC:	45.3 dB
Ansluten effekt:	81 W
Typ av fläkt:	Recirkulerande
Maximal flödeskapacitet:	340 m³/h
Diskmaskin filter:	Ja
Energiklass, flödesdynamik:	E
Energiklass, belysning:	A
Energiklass, fettfiltrering:	B
Filterrengöring indikator:	Ja
