User Manual

1x2, 1x4, 1x8 VGA Distribution Amplier

atlona.com

Toll free: 1-877-536-3976

Local: 1-408-962-0515

1. Introduction .................................................. 2

2. Features .................................................. 2

3. Panel Description .................................................. 2

3.1 Front Panel .................................................. 2

3.2 Back Panel .................................................. 2

4. Specifications .................................................. 3

5. Diagram .................................................. 4

6. Safety Information .................................................. 5

7. Warranty .................................................. 6

8. Atlona Product Registration .................................................. 7

TABLE OF CONTENTS

atlona.com

Toll free: 1-877-536-3976

Local: 1-408-962-0515

Congratulations on purchasing your Atlona AT-VGA12A, AT-VGA14A , AT-VGA18A. The Atlona

AT-VGA12A, AT-VGA14A and AT-VGA18A are the 1x2, 1x4 and 1x8 VGA~QXGA (640x480~2048x1536)

Distribution Amplifiers with Audio Support. All 3 models are featured 730 MHz video bandwidth which

allows for a distribution 2K and above resolutions with perfect video quality. The Atlona Distribution Amplifi-

ers are designed for a high profile commercial use where the reliability is most important. The amplifiers have

the ability to be powered though 5V power supply and in case if power supply fails, the distribution amplifier

will be able to pick up power though VGA Cable connected to the input of the Distribution Amplifier. Atlona

has also implemented USB power in case of the first two fail.

Atlona recommends this products for Airports, Museums, Conference rooms, Laboratories or any other ap-

plications of high importance.

Note: Power Supply or USB Power maybe required to view all 4 displays when sending resolutions above

2048x1080p.

• 3 x Power options: Self Powered via Computer VGA output, USB and 5V Power supply.

• Plug and Play - no driver or software installation needed.

• Connects up to 4 displays with stereo audio at resolutions up to 2056x1536

• Supports VGA 2K resolutions up to 2048 x 1536 @ 60/70/75Hz

• Video amplifier bandwidth: 730 MHz

1. Power Supply (optional, not required if reso-

lution on all outputs is below 2048x1080p)

2. Power Indicator

3. Spare USB Port (AUX Power)

4. Audio Input

5. HD15 Input

1. HD15 Outputs

2. Audio Outputs

INTRODUCTION

FEATURES

PANEL DESCRIPTION

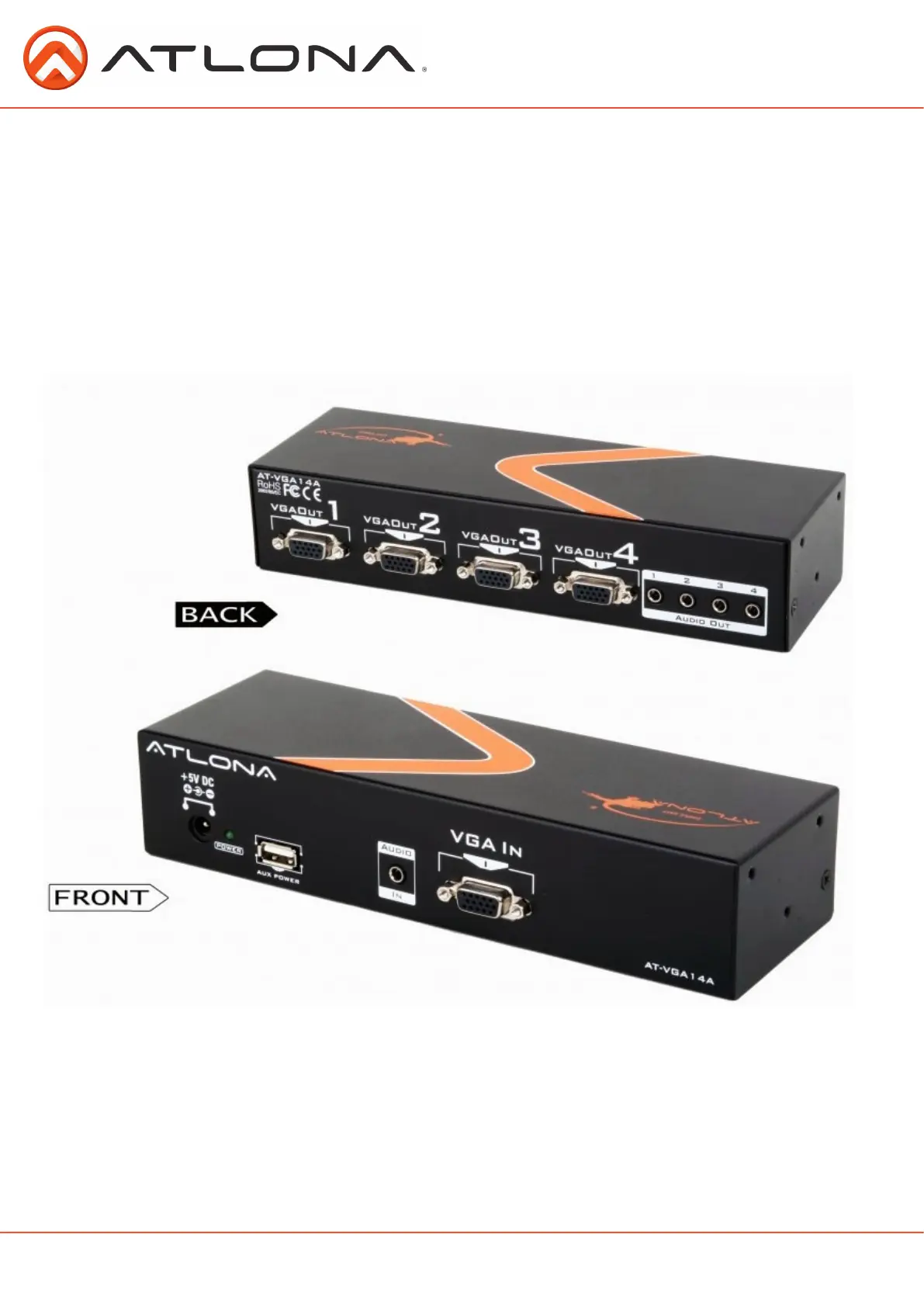

AT-VGA41A

Front

AT-VGA41A

Rear

1 1 22 3 4 5

atlona.com

Toll free: 1-877-536-3976

Local: 1-408-962-0515
