Sida 1/16

*9000750992*

9000750992 011118

de Montageanleitung

en Installation instructions

fr Notice d'installation

it Istruzioni d'installazione

nl Installatie-instructies

da Installationsvejledning

pt Instruções de instalação

es Instrucciones de montaje

Οδηγίες εγκατάστασης

no Installasjonsveiledning

sv Installationsanvisningar

fi Asennusohjeet

Инструкция по установке

cs Pokyny kinstalaci

Instrukcje montażu

tr Kurulum talimatları

2 3

Sichere Montage

Beachten Sie diese Sicherheitshinweise,

wenn Sie das Gerät montieren.

¡ Elektrischer Anschluss nur durch konzes-

sioniertes Fachpersonal. Bei Falschan-

schluss erlischt die Garantie.

¡ Nur ein fachgerechter Einbau nach dieser

Montageanweisung garantiert einen siche-

ren Gebrauch. Bei Schäden durch nicht

fachgerechten Einbau haftet der Monteur.

WARNUNG‒Gefahr durch

Magnetismus!

Das Gerät enthält Permanentmagnete. Die-

se können elektronische Implantate, z.B.

Herzschrittmacher oder Insulinpumpen be-

einflussen.

▶

Personen mit elektronischen Implantaten

müssen 10cm Mindestabstand zum Ge-

rät einhalten.

Unterbau

Keine Kühlgeräte, Geschirrspüler, unbelüftete Backö-

fen und Waschmaschinen unterbauen.

¡ Wenn Sie einen Modular- oder einen Kompakt-Ge-

schirrspüler der gleichen Marke unterbauen, muss

die Arbeitsplattendicke mindestens 40mm betra-

gen.

¡ Achten Sie darauf, dass vorstehende Teile wie z.B.

das Netzanschlussgehäuse oder das Netzan-

schlusskabel nicht mit z.B. einer Schublade kolli-

dieren.

Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein

Zwischenboden montiert werden.

¡ Fragen Sie im Fachhandel nach einem Zwischen-

boden als Zubehör.

¡ Wenn Sie einen eigenen Zwischenboden verwen-

den, muss der Mindestabstand zum Netzan-

schluss des Geräts 10mm betragen.

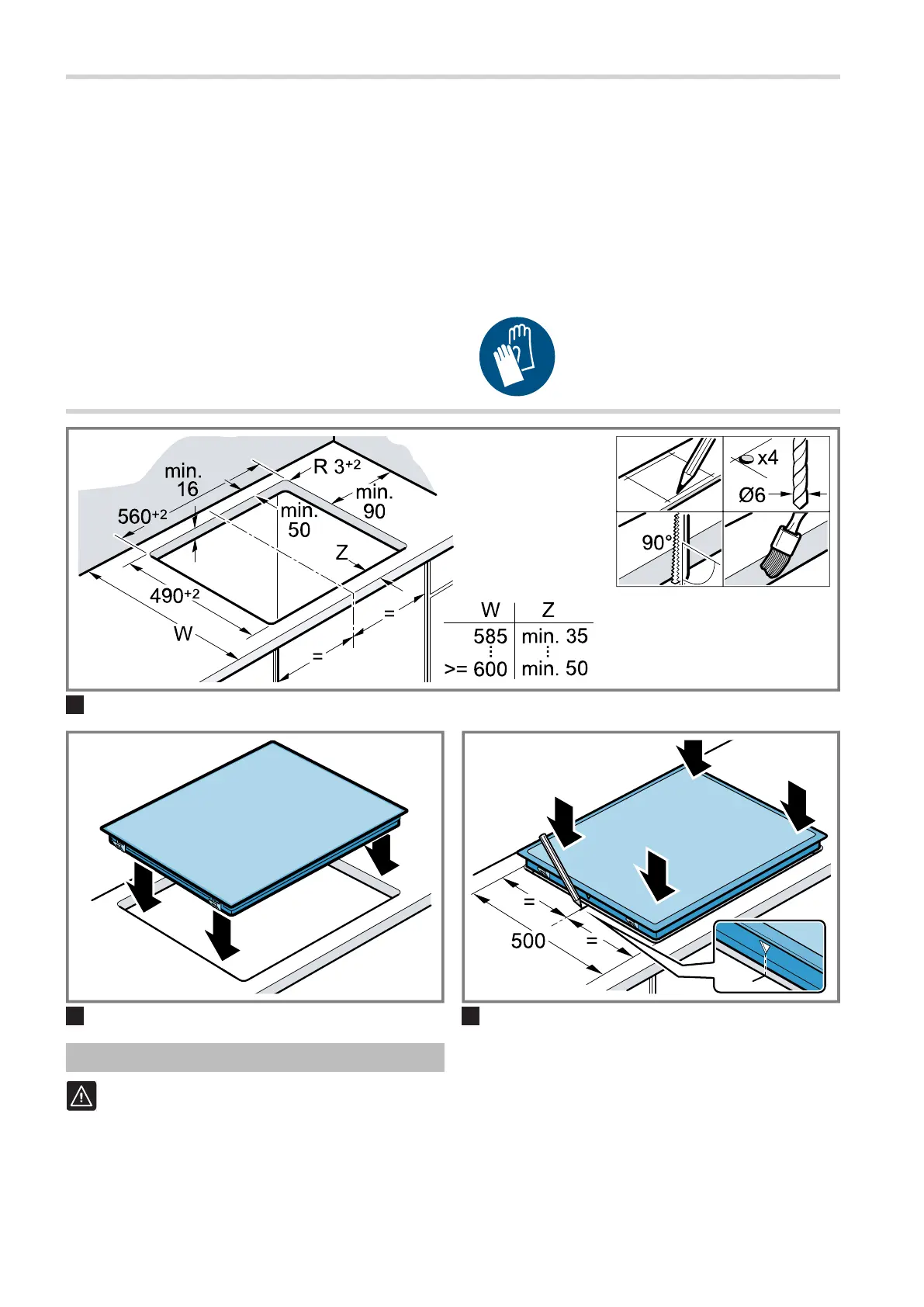

Möbel vorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil

sein.

¡ Die Einbaumöbel müssen mindestens 90°C hitze-

beständig sein.

¡ Die Schnittflächen hitzebeständig versiegeln.

→Abb.

Elektrischer Anschluss

Überprüfen Sie vor dem Geräteanschluss die Haus-

installation.

¡ Das Gerät entspricht der SchutzklasseI und darf

nur in Verbindung mit Schutzleiteranschluss betrie-

ben werden.

¡ In der festverlegten elektrischen Installation ist ei-

ne Trennvorrichtung in den Phasen nach den Er-

richtungsbestimmungen vorzusehen.

¡ Wenn auf dem Display des Geräts erscheint,

ist es falsch angeschlossen. Gerät vom Netz tren-

nen, Anschluss überprüfen.

Anschluss mit 3-adriger Leitung

Achten Sie auf eine geeignete Absicherung der

Hausinstallation.

Beachten Sie die Farbcodierung der Netzanschluss-

leitung.

¡ Grün-Gelb ist der Schutzleiter ⁠.

¡ Blau ist der Neutralleiter.

¡ Braun ist die Phase (Außenleiter).

¡ Die Leitung ist bei Bedarf durch eine mehrphasige

Anschlussleitung ersetzbar. Bei Austausch der Lei-

tung folgenden Absatz beachten.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

¡ Die beiliegenden Kupferbrücken bei Bedarf ein-

bauen.

¡ Die Netzanschlussleitung muss dem Typ H05VV-

F oder höherwertig entsprechen.

¡ Der Adernquerschnitt ist entsprechend der Strom-

belastung zu bestimmen. Nicht zulässig ist ein

Querschnitt <1,5mm².

Anschluss mit vormontierter 5-adrigen Anschluss-

leitung

Nur geschultes Kundendienstpersonal darf die An-

schlussleitung austauschen.

Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht

über scharfe Kanten führen.

¡ Bei untergebautem Backofen, die Leitung an den

hinteren Ecken des Backofens zur Anschlussdose

führen.

→Abb.

¡ Das Kochfeld kann auch in einen vorhandenen

500mm tiefen Ausschnitt eingebaut werden.

→Abb.

Kochfeld ausbauen

1. Das Gerät spannungslos machen.

2. Das Kochfeld von unten herausdrücken.

Safe installation

Follow these safety instructions when in-

stalling the appliance.

¡ Electrical connection must only be carried

out by a licensed expert. Incorrect con-

nection will invalidate the warranty.

¡ The safe operation of this appliance can

only be guaranteed if it has been installed

to a professional standard in accordance

with these installation instructions. The in-

staller shall be liable for any damage res-

ulting from incorrect installation.

WARNING‒Danger: Magnetism!

The appliance contains permanent mag-

nets. They may affect electronic implants,

e.g. pacemakers or insulin pumps.

▶

Persons with electronic implants must

stand at least 10cm away from the appli-

ance.

Built-under

Do not install refrigerators, dishwashers, non-ventil-

ated ovens or washing machines underneath the ap-

pliance.

¡ If you fit a modular or compact dishwasher of the

same brand underneath the appliance, the work-

top must be at least 40mm thick.

¡ Make sure that projecting parts such as the mains

housing or the mains cable do not collide, e.g.

with a drawer.

Intermediate floor

If the underside of the hob can be touched, an inter-

mediate floor must be fitted.

¡ Ask your specialist retailer for an intermediate

floor as an accessory.

¡ If you use your own intermediate floor, the min-

imum distance to the mains connection of the ap-

pliance must be 10mm.

Preparing the units

The worktop must be level, horizontal and stable.

Produktspecifikationer

Varumärke:	Balay
Kategori:	Spis
Modell:	3EB715XR
Inbyggd display:	Ja
Timer:	Ja
Vikt:	7000 g
Bredd:	583 mm
Djup:	513 mm
Höjd:	46 mm
Sladdlängd:	1 m
Förpackningens bredd:	590 mm
Ramtyp:	Omslutande ram
Certifiering:	CE, VDE
Ramfärg:	Rostfritt stål
Produktens färg:	Svart
Skärmtyp:	LED
Kontrolltyp:	Röra
Låddjup:	750 mm
Vikt inkl. förpackning:	8000 g
AC-inspänning:	220 - 240 V
Apparatens placering:	Inbyggd
Växelström Frekvens:	50 - 60 hz
Antal spänningsnivåer:	17
På / av-knapp:	Ja
Installationsfack, bredd:	560 mm
Installationsfack, höjd:	43 mm
Barnsäkert:	Ja
Typ av spishäll:	Keramisk
Antal brännare / zoner matlagning:	3
Antalet elektriska kokzoner:	3
Kokzon 3, form:	Rund
Diameter på platta/tillagningsyta 1:	210 \ 280 mm
Typ av platta/tillagningsyta 3:	Vanlig
Kokzon 1, form:	Rund
Placering av platta/tillagningsyta 3:	Höger fram
Kokzon 2, form:	Rund
Strömförsörjning till platta/tillagningsyta 3:	Elektrisk
Typ av platta/tillagningsyta 1:	Extra stor
Placering av platta/tillagningsyta 2:	Höger bak
Diameter på platta/tillagningsyta 2:	150 mm
Diameter på platta/tillagningsyta 3:	120 \ 180 mm
Strömförsörjning till platta/tillagningsyta 2:	Elektrisk
Typ av platta/tillagningsyta 2:	Sjudning
Strömförsörjning till platta/tillagningsyta 1:	Elektrisk
Placering av platta/tillagningsyta 1:	Vänster bak
Manöverplats:	Övre främre
Maximal kabelförlust med anslutning:	Ja
Alarm:	Ja
Effekt på platta/tillagningsyta 1:	2700 W
Effekt på platta/tillagningsyta 2:	1200 W
Effekt på platta/tillagningsyta 3:	2000 W
Typ av ytskikt:	Glass-keramisk
Anslutningseffekt (elektrisk):	5900 W
Installation fack djup (min):	490 mm
Installation fack djup (max):	500 mm
Anslutningseffekt (gas):	0 W
Dominohäll:	Nej
Hällskydd för spishäll:	Nej
