BBB PhoneLock BSM-15 Bruksanvisning

BBB Cykeldator PhoneLock BSM-15

Läs gratis den bruksanvisning för BBB PhoneLock BSM-15 (2 sidor) i kategorin Cykeldator. Guiden har ansetts hjälpsam av 9 personer och har ett genomsnittsbetyg på 4.7 stjärnor baserat på 5 recensioner. Har du en fråga om BBB PhoneLock BSM-15 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/2

EN MANUAL / DE HANDBUCH / FR MANUEL / NL HANDLEIDING / ES MANUAL / PT MANUAL /

IT MANUALE / HU HASZNÁLATI UTASÍTÁS / PL PODRĘCZNIK / CZ UŽIVATELSKÁ PŘÍRUČKA

/ JP 使用説明書/RU РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ / SK MANUÁL / NO HÅNDBOK

BBB CYCLING.COM

SPAARNEPLEIN 2, 2515 VK

THE HAGUE. THE NETHERLANDS

/BSM-15

PHONELOCK

AVERTISSEMENT

• Assurez-vous que la ﬁxation du guidon et le téléphone sont bien

ﬁxés avant chaque trajet et vériﬁez-le

• Utilisez le téléphone uniquement lorsque cela est sûr et que le

code de la route le permet. Évitez les distractions pendant le

cyclisme

• Faites toujours attention à la route et à votre environnement

• Le support est conçu pour une utilisation sur les vélos et une

utilisation normale sur la route. Évitez de surcharger ou de ﬁxer

des appareils plus lourds que recommandé (max. 300 grammes)

• Après l'installation, vériﬁez que le support ne bloque pas le

mouvement du guidon ou ne crée pas de situations dangereuses

• L'utilisation du support se fait à vos propres risques. BBB Cycling

n'est pas responsable des dommages ou blessures

ASSEMBLAGE

1. Placez le bouton rotatif sur la boule de la pince

2. Appuyez fermement le support téléphone sur la boule jusqu'à entendre un

clic. Assurez-vous que le support téléphone peut s'incliner librement sur la

boule

3. Vérifiez que le support et la pince du guidon sont alignés et orientés vers

l'avant. Assurez-vous que le bouton sur le côté gauche est déverrouillé, avec

l'indicateur vert visible. Serrez ensuite fermement le bouton

MONTAGE DU GUIDON

1. Mesurez le diamètre du guidon ou consultez les spécifications du fabricant.

Si nécessaire, placez l'anneau en caoutchouc approprié entre la pince et le

guidon

2. Fixez la pince sur le guidon et serrez-la avec une clé Allen de 3 mm.

Appliquez un couple de serrage maximum de 2 Nm

RÉGLER LA LARGEUR DU TÉLÉPHONE

1. Assurez-vous que le bouton sur le côté gauche est déverrouillé et que

l'indicateur vert est visible. Faites pivoter le support téléphone si nécessaire

pour obtenir la position correcte

2. Tournez le bouton argenté sur le côté droit dans le sens antihoraire pour

élargir le support téléphone

3. Placez le téléphone dans le support et maintenez-le pour éviter qu'il ne

tombe

4. Tournez le bouton argenté sur le côté droit dans le sens horaire pour fixer

fermement le téléphone. Assurez-vous que le téléphone est bien fixé et ne

peut pas bouger ou se détacher

5. Appuyez sur le bouton du côté gauche pour déverrouiller la rotation de 45

degrés vers la gauche ou la droite et élargir le support. Retirez

soigneusement le téléphone du support en veillant à ce qu'il ne tombe pas

accidentellement

INSTRUCTIONS D'UTILISATION

Vérifiez si la largeur du téléphone est correctement ajustée avant d'utiliser le

support téléphone, et répétez les étapes si nécessaire.

1. Assurez-vous que le support téléphone est en position pivotée à 45 degrés

et que le bouton avec l'indicateur vert est enfoncé, de sorte qu'il ne soit pas

visible

2. Placez le téléphone dans le support et maintenez-le pour éviter qu'il ne

tombe

3. Tournez le support en position portrait afin que la pince se resserre et que le

téléphone soit solidement maintenu. Un clic se fait entendre depuis le bouton

en plastique sur le côté gauche, et l'indicateur vert devient visible

4. Vérifiez si le support et le téléphone sont correctement fixés. Répétez

l'installation et la vérification si nécessaire pour garantir une fixation solide

5. Pour retirer le téléphone, appuyez sur le bouton sur le côté gauche pour

déverrouiller la rotation. Cela élargira le support, vous permettant de retirer

facilement le téléphone. Soyez prudent et assurez-vous que le téléphone ne

tombe pas du support

FRANÇAIS

WARNUNG

• Stellen Sie sicher, dass die Lenkerbefestigung und das Telefon vor

jeder Fahrt sicher befestigt sind und überprüfen Sie dies

• Verwenden Sie das Telefon nur, wenn es sicher ist und die

Verkehrsregeln dies erlauben. Vermeiden Sie Ablenkungen

während des Radfahrens

• Achten Sie jederzeit auf die Straße und Ihre Umgebung

• Der Halter ist für die Verwendung an Fahrrädern und den

normalen Gebrauch auf der Straße ausgelegt. Vermeiden Sie

Überladung oder das Anbringen von Geräten, die schwerer sind

als empfohlen (max. 300 Gramm)

• Überprüfen Sie nach der Installation, ob der Halter die

Lenkbewegung nicht behindert oder gefährliche Situationen

verursachen kann

• Die Benutzung des Halters erfolgt auf eigene Gefahr. BBB Cycling

haftet nicht für Schäden oder Verletzungen

MONTAGE

1. Setzen Sie den Drehknopf über die Kugel der Klemme

2. Drücken Sie den Telefonhalter fest auf die Kugel, bis Sie ein Klicken hören.

Stellen Sie sicher, dass der Telefonhalter sich frei über die Kugel neigen kann

3. Überprüfen Sie, ob der Halter und die Lenkerklemme gerade ausgerichtet und

nach vorne gerichtet sind. Stellen Sie sicher, dass der Knopf auf der linken

Seite ausgeklickt ist und die grüne Anzeige sichtbar ist. Ziehen Sie dann den

Knopf fest

LENKERMONTAGE

1. Messen Sie den Durchmesser des Lenkers oder konsultieren Sie die

Herstellerangaben. Falls erforderlich, platzieren Sie den passenden

Gummiring zwischen der Klemme und dem Lenker

2. Befestigen Sie die Klemme am Lenker und ziehen Sie sie mit einem

3-mm-Inbusschlüssel fest. Verwenden Sie ein maximales

Anzugsdrehmoment von 2 Nm

TELEFONBREITE EINSTELLEN

1. Stellen Sie sicher, dass der Knopf auf der linken Seite ausgeklickt ist und die

grüne Anzeige sichtbar ist. Drehen Sie den Telefonhalter gegebenenfalls, um

die richtige Position zu erreichen

2. Drehen Sie den silbernen Knopf auf der rechten Seite gegen den

Uhrzeigersinn, um den Telefonhalter zu erweitern

3. Legen Sie das Telefon in die Halterung und halten Sie es fest, damit es nicht

herausfällt

4. Drehen Sie den silbernen Knopf auf der rechten Seite im Uhrzeigersinn, um

das Telefon festzuklemmen. Stellen Sie sicher, dass das Telefon sicher

befestigt ist und sich nicht verschieben oder lösen kann

5. Drücken Sie die Taste auf der linken Seite, um die 45-Grad-Drehung nach links

oder rechts zu entriegeln und die Halterung zu erweitern. Entfernen Sie das

Telefon vorsichtig aus der Halterung und achten Sie darauf, dass es nicht

versehentlich herunterfällt

GEBRAUCHSANWEISUNG

Überprüfen Sie, ob die Telefonbreite richtig eingestellt ist, bevor Sie die

Telefonhalterung verwenden, und wiederholen Sie die Schritte bei Bedarf.

1. Stellen Sie sicher, dass sich die Telefonhalterung in der um 45 Grad

gedrehten Position befindet und dass die Taste mit der grünen Anzeige

gedrückt ist, sodass sie nicht sichtbar ist

2. Legen Sie das Telefon in die Halterung und halten Sie es fest, damit es nicht

herausfällt

3. Drehen Sie die Halterung in die Hochformatposition, sodass die Klemme sich

verengt und das Telefon sicher gehalten wird. Es ertönt ein Klick von der

Kunststofftaste auf der linken Seite, und der grüne Indikator wird sichtbar

4. Überprüfen Sie, ob der Halter und das Telefon sicher befestigt sind.

Wiederholen Sie bei Bedarf die Installation und Kontrolle, um eine feste

Befestigung zu gewährleisten

5. Um das Telefon zu entfernen, drücken Sie die Taste auf der linken Seite, um

die Rotation zu entriegeln. Dadurch wird der Halter breiter, sodass Sie das

Telefon einfach herausnehmen können. Seien Sie vorsichtig und stellen Sie

sicher, dass das Telefon nicht aus dem Halter fällt

DEUTSCH

ADVERTENCIA

• Asegúrese de que el soporte del manillar y el teléfono estén bien

sujetos antes de cada viaje y verifíquelo

• Use el teléfono solo cuando sea seguro y las leyes de tráﬁco lo

permitan. Evite distracciones mientras conduce

• Preste siempre atención a la carretera y a su entorno

• El soporte está diseñado para su uso en bicicletas y para un uso

normal en la carretera. Evite sobrecargarlo o colocar dispositivos

más pesados de lo recomendado (máx. 300 gramos)

• Después de la instalación, veriﬁque que el soporte no obstruya

el movimiento del manillar ni cause situaciones peligrosas

• El uso del soporte es bajo su propio riesgo. BBB Cycling no se

hace responsable de daños ni lesiones

ENSAMBLAJE

1. Coloque el botón giratorio sobre la bola de la abrazadera

2. Presione el soporte del teléfono firmemente sobre la bola hasta que

escuche un clic. Asegúrese de que el soporte del teléfono pueda inclinarse

libremente sobre la bola

3. Compruebe que el soporte y la abrazadera del manillar estén alineados y

apunten hacia adelante. Asegúrese de que el botón del lado izquierdo esté

desbloqueado, con el indicador verde visible. Luego apriete el botón

firmemente

MONTAJE DEL MANILLAR

1. Mida el diámetro del manillar o consulte las especificaciones del

fabricante. Si es necesario, coloque el anillo de goma adecuado entre la

abrazadera y el manillar

2. Coloque la abrazadera en el manillar y apriétela con una llave Allen de 3

mm. Use un par de apriete máximo de 2 Nm

AJUSTAR EL ANCHO DEL TELÉFONO

1. Asegúrese de que el botón en el lado izquierdo esté desbloqueado y que el

indicador verde sea visible. Gire el soporte del teléfono si es necesario para

obtener la posición correcta

2. Gire el botón plateado en el lado derecho en sentido antihorario para

ensanchar el soporte del teléfono

3. Coloque el teléfono en el soporte y sujételo para que no se caiga

4. Gire el botón plateado en el lado derecho en sentido horario para sujetar

firmemente el teléfono. Asegúrese de que el teléfono esté bien sujeto y no

pueda moverse ni soltarse

5. Presione el botón en el lado izquierdo para desbloquear la rotación de 45

grados hacia la izquierda o la derecha y ampliar el soporte. Retire el

teléfono con cuidado del soporte, asegurándose de que no se caiga

accidentalmente

INSTRUCCIONES DE USO

Verifique si el ancho del teléfono está correctamente ajustado antes de usar

el soporte, y repita los pasos si es necesario.

1. Asegúrese de que el soporte del teléfono esté en la posición girada a 45

grados y que el botón con el indicador verde esté presionado para que no

sea visible

2. Coloque el teléfono en el soporte y sujételo para que no se caiga

3. Gire el soporte a la posición vertical para que la abrazadera se estreche y el

teléfono quede firmemente sujeto. Se escuchará un clic del botón de

plástico en el lado izquierdo, y el indicador verde será visible

4. Verifique si el soporte y el teléfono están bien sujetos. Repita la instalación

y la verificación si es necesario para garantizar un agarre firme

5. Para quitar el teléfono, presione el botón en el lado izquierdo para

desbloquear la rotación. Esto hará que el soporte se haga más ancho, lo

que le permitirá quitar el teléfono fácilmente. Tenga cuidado y asegúrese de

que el teléfono no se caiga del soporte

ESPAÑOL

WAARSCHUWING

• Zorg ervoor dat de stuurbevestiging en telefoon goed vastzitten

vóór elke rit en controleer dit.

• Gebruik de telefoon alleen als dit veilig is en de verkeersregels dit

toestaan. Vermijd aﬂeiding tijdens het ﬁetsen.

• Richt uw aandacht te allen tijde op de weg en uw omgeving.

• De houder is ontworpen voor gebruik op ﬁetsen en voor normaal

gebruik op de weg. Vermijd overbelasting of het bevestigen van

apparaten die zwaarder zijn dan aanbevolen (max. 300 gram)

• Controleer na installatie of de houder de stuurbeweging niet

belemmert of gevaarlijke situaties kan veroorzaken.

• Het gebruik van de houder is op eigen risico. BBB Cycling is niet

aansprakelijk voor enige schade of letsel.

ASSEMBLAGE

1. Plaats de draaiknop over de bal van de klem

2. Druk de telefoonhouder stevig op de bal totdat je een klik hoort. Zorg ervoor

dat de telefoonhouder vrij kan kantelen over de bal.

3. Controleer of de houder en de stuurklem recht staan en naar voren wijzen.

Zorg ervoor dat de knop aan de linkerzijde is uitgeklikt, met de groene

indicatie zichtbaar. Draai de knop daarna stevig vast.

STUURMONTAGE

1. Meet de diameter van het stuur of raadpleeg de specificaties van de

fabrikant. Plaats, indien nodig, de juiste rubberen ring tussen de klem en het

stuur.

2. Bevestig de klem op het stuur en draai deze vast met een 3 mm

inbussleutel. Hanteer een maximumaandraaimoment van 2 Nm.

TELEFOONBREEDTE INSTELLEN

1. Zorg ervoor dat de knop aan de linkerzijde is uitgeklikt en de groene

indicator zichtbaar is. Draai de telefoonhouder indien nodig om de juiste

positie te verkrijgen.

2. Draai de zilveren knop aan de rechterkant tegen de klok in om de

telefoonhouder te verbreden.

3. Plaats de telefoon in de houder en houd deze vast zodat hij niet eruit valt.

4. Draai de zilveren knop aan de rechterkant met de klok mee om de telefoon

stevig vast te klemmen. Zorg ervoor dat de telefoon goed vastzit en niet kan

verschuiven of losraken.

5. Druk de knop aan de linkerzijde in om de 45 graden rotatie naar links of

rechts te ontgrendelen en de houder te verbreden. Verwijder de telefoon

voorzichtig uit de houder en zorg ervoor dat deze niet per ongeluk valt.

GEBRUIKSAANWIJZING

Controleer of de telefoonbreedte goed is afgesteld voordat de telefoonhouder

wordt gebruikt, en herhaal de stappen indien nodig.

1. Zorg ervoor dat de telefoonhouder in de 45-graden gedraaide positie staat

en dat de knop met de groene indicator is ingedrukt, zodat deze niet

zichtbaar is.

2. Plaats de telefoon in de houder en houd deze vast zodat hij er niet uitvalt.

3. Draai de houder naar de portretstand, zodat de klemming versmalt en de

telefoon stevig vastzit. Er klinkt een klik van de kunststof knop aan de

linkerkant, en de groene indicator wordt zichtbaar.

4. Controleer of de houder en de telefoon goed vastzitten. Herhaal indien

nodig de installatie en controle om een stevige bevestiging te garanderen.

5. Om de telefoon los te maken, druk op de knop aan de linkerzijde om de

rotatie te ontgrendelen. Hierdoor wordt de houder breder, zodat je de

telefoon eenvoudig kunt verwijderen. Wees voorzichtig en zorg ervoor dat de

telefoon niet uit de houder valt.

NEDERLANDS

WARNING

• Make sure that the handlebar attachment and phone are

securely fastened before each ride and check it

• Use the phone only when it is safe and trafﬁc laws permit.

Avoid distractions while cycling

• Always pay attention to the road and your surroundings

• The holder is designed for use on bicycles and for normal use

on the road. Avoid overloading or attaching devices heavier

than recommended (max. 300 grams)

• After installation, check that the holder does not obstruct

handlebar movement or cause dangerous situations

• The use of the holder is at your own risk. BBB Cycling is not

liable for any damage or injury

ASSEMBLY

1. Place the rotary knob over the ball of the clamp

2. Press the phone holder firmly onto the ball until you hear a click. Make

sure the phone holder can tilt freely over the ball

3. Check if the holder and the handlebar clamp are aligned and pointing

forward. Make sure the button on the left side is released, with the green

indicator visible. Then tighten the button firmly

HANDLEBAR MOUNTING

1. Measure the diameter of the handlebar or consult the manufacturer's

specifications. If necessary, place the appropriate rubber ring between the

clamp and the handlebar

2. Attach the clamp to the handlebar and tighten it with a 3 mm Allen key.

Use a maximum tightening torque of 2 Nm

SET PHONE WIDTH

1. Make sure the button on the left side is released and the green indicator is

visible. Rotate the phone holder if necessary to achieve the correct position

2. Turn the silver knob on the right side counterclockwise to widen the phone

holder

3. Place the phone in the holder and hold it to prevent it from falling out

4. Turn the silver knob on the right side clockwise to secure the phone firmly.

Ensure that the phone is properly fixed and cannot shift or come loose

5. Press the button on the left side to unlock the 45-degree rotation to the left

or right and widen the holder. Carefully remove the phone from the holder,

ensuring it does not accidentally fall

USAGE INSTRUCTIONS

Check if the phone width is properly adjusted before using the phone holder,

and repeat the steps if necessary.

1. Ensure that the phone holder is in the 45-degree rotated position and that

the button with the green indicator is pressed so it is not visible

2. Place the phone in the holder and hold it to prevent it from falling out

3. Rotate the holder to the portrait position so that the clamp narrows and

the phone is securely held. You will hear a click from the plastic button on

the left side, and the green indicator will become visible

4. Check if the holder and the phone are securely attached. Repeat the

installation and check if necessary to ensure a firm attachment

5. To remove the phone, press the button on the left side to unlock the

rotation. This will make the holder wider, allowing you to easily remove the

phone. Be careful and make sure the phone does not fall out of the holder

ENGLISH

BBB has no responsibility for misprints or changed technical content.

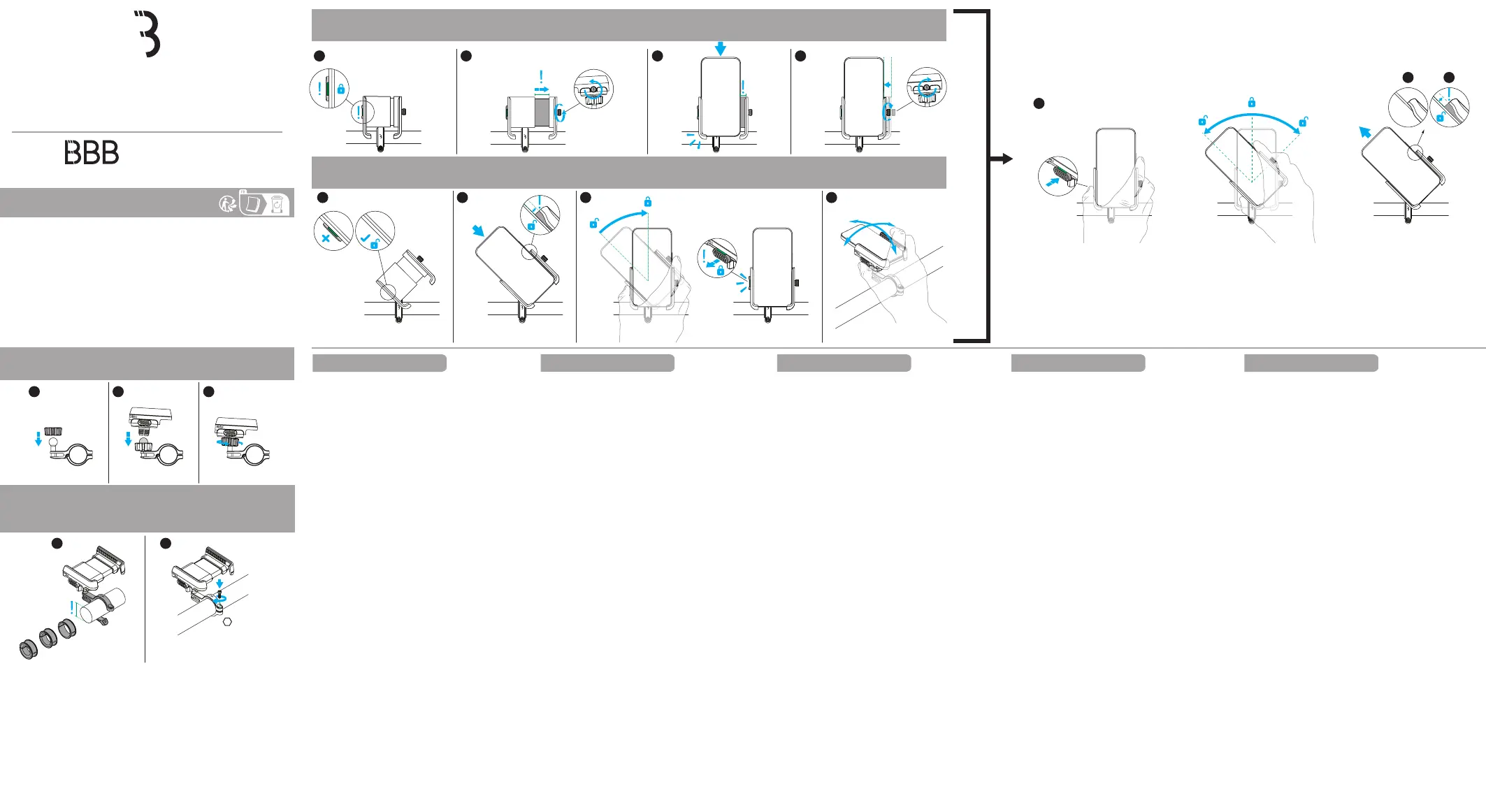

1 2 3

= 22.2mm

= 31.8mm

= 25.4mm

21 3 4

1 3 42

A B

EN ASSEMBLY / DE MONTAGE / FR ASSEMBLAGE / NL ASSEMBLAGE / ES ENSAMBLAJE /

PT MONTAGEM / IT ASSEMBLAGGIO / HU ÖSSZESZERELÉS / PL MONTAŻ / CZ MONTÁŽ /

JP 組み立て/RU СБОРКА / SK MONTÁŽ / NO MONTERING

EN HANDLEBAR MOUNTING / DE LENKERMONTAGE / FR MONTAGE DU GUIDON /

NL STUURMONTAGE / ES MONTAJE DEL MANILLAR / PT MONTAGEM DO GUIDÃO /

IT MONTAGGIO DEL MANUBRIO / HU KORMÁNY FELSZERELÉSE / PL MONTAŻ KIEROWNICY /

CZ MONTÁŽ ŘÍDÍTEK / JP ハンドルバーの取り付け/RU УСТАНОВКА РУЛЯ /

SK MONTÁŽ RIADIDIEL / NO STYREMONTERING

EN SET PHONE WIDTH / DE TELEFONBREITE EINSTELLEN / FR RÉGLER LA LARGEUR DU TÉLÉPHONE / NL TELEFOONBREEDTE INSTELLEN / ES AJUSTAR EL ANCHO DEL TELÉFONO /

PT AJUSTAR A LARGURA DO TELEFONE / IT IMPOSTARE LA LARGHEZZA DEL TELEFONO / HU TELEFON SZÉLESSÉGÉNEK BEÁLLÍTÁSA / PL USTAWIANIE SZEROKOŚCI TELEFONU /

CZ NASTAVENÍ ŠÍŘKY TELEFONU / JP 電話の幅を調整する/RU НАСТРОЙКА ШИРИНЫ ТЕЛЕФОНА / SK NASTAVENIE ŠÍRKY TELEFÓNU / NO JUSTERE TELEFONBREDDEN

EN USAGE INSTRUCTIONS / DE GEBRAUCHSANWEISUNG / FR INSTRUCTIONS D'UTILISATION / NL GEBRUIKSAANWIJZING / ES INSTRUCCIONES DE USO / PT INSTRUÇÕES DE USO /

IT ISTRUZIONI PER L'USO / HU HASZNÁLATI UTASÍTÁSOK / PL INSTRUKCJE UŻYCIA / CZ NÁVOD K POUŽITÍ / JP 使用説明書/RU ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ /

SK NÁVOD NA POUŽITIE / NO BRUKSANVISNING

3mm

MAX. TORQUE:

2Nm
