Sida 1/1

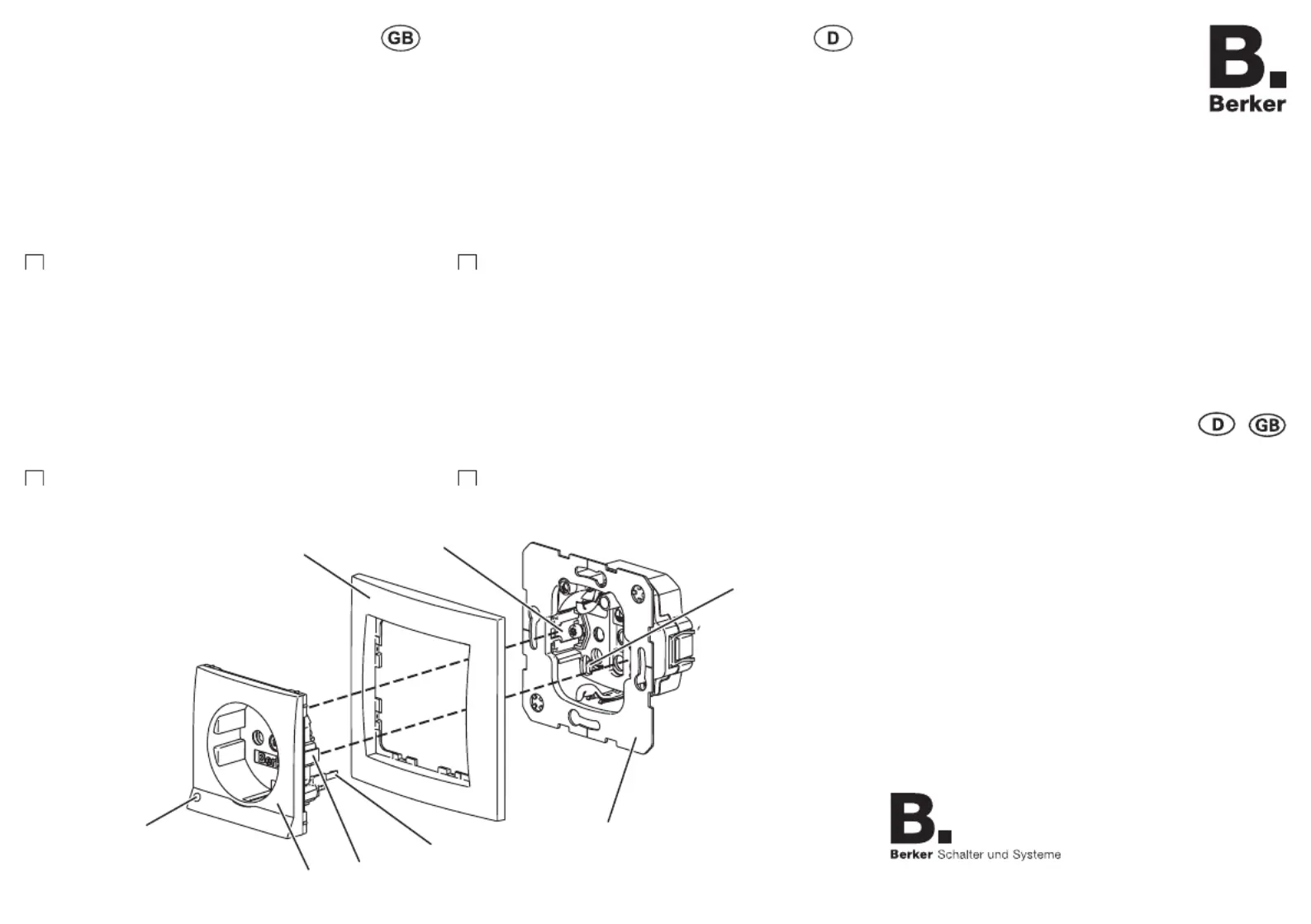

Gerät montieren (Bild 1)
<Einsatz (7) lagerichtig in Up-Dose einsetzen
und mit Schrauben oder Krallen befestigen.
<Rahmen (4) des passenden Schalterpro-
gramms und das Zentralstück (1) aufstecken.
<Zentralstück (1) mit den Steckkontakten (3)
vorsichtig in die Kontaktbuchsen (6) führen,
ohne dass die Steckkontakte verbogen
werden.
Die Aussparungen (5) im Einsatz unterstützen
die Aufnahme des Zentralstückes über die
Zentrierzapfen (2).
<Das Zentralstück mit Rahmen festschrauben.
Funktionsprüfung
<Der Lichtsensor (8) muss großächig abge-
deckt werden, um das LED-Orientierungslicht
einzuschalten.
Die einwandfreie Funktionsprüfung ist nur bei
ausreichender Umgebungsdunkelheit möglich.
Montagehinweis
Installation instruction
02/2021
6LE007685A
Steckdose SCHUKO mit
LED Orientierungslicht
SCHUKO socket outlet with
LED orientation light
Best.-Nr. 4109 xx xx
Order no. 4109 xx xx
Assembly of the device (Figure 1)
<Put the insert (7) into the ush-mounted
box correctly positioned and fasten with
screws or claws.
<Attach frame (4) of the appropriate switch
range and the centre plate (1).
<Carefully guide the centre plate (1) with the
plug contacts (3) into the contact sockets (6)
without bending the plug contacts.
The notches (5) in the insert support the
mounting device of the centre plate via the
centring pins (2).
<Screw the centre plate together with frame.
Functional test
<The light sensor (8) must be covered over a
large area to switch on the LED orientation
light.
Proper functional testing is only possible with
sucient ambient darkness.
1
(1) (2)
(3)
(7)
(5)
(6)
(4)
Berker GmbH & Co. KG
Zum Gunterstal
66440 Blieskastel/Germany
Tel.: + 49 6842 945 0
Fax: + 49 6842 945 4625
E-Mail: info@berker.de
www.berker.com
(8)
