Sida 1/10
Art. 17-547
© 2014-06-12 Biltema Nordic Services AB
Originalmanual
SvetSvagn
SveiSevogn
HitSauSkärry
SvejSevogn
Tillverkat för Biltema Sweden AB, Garnisonsga tan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Imp ortör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +4 5 70 80 77 70
www.biltema.com

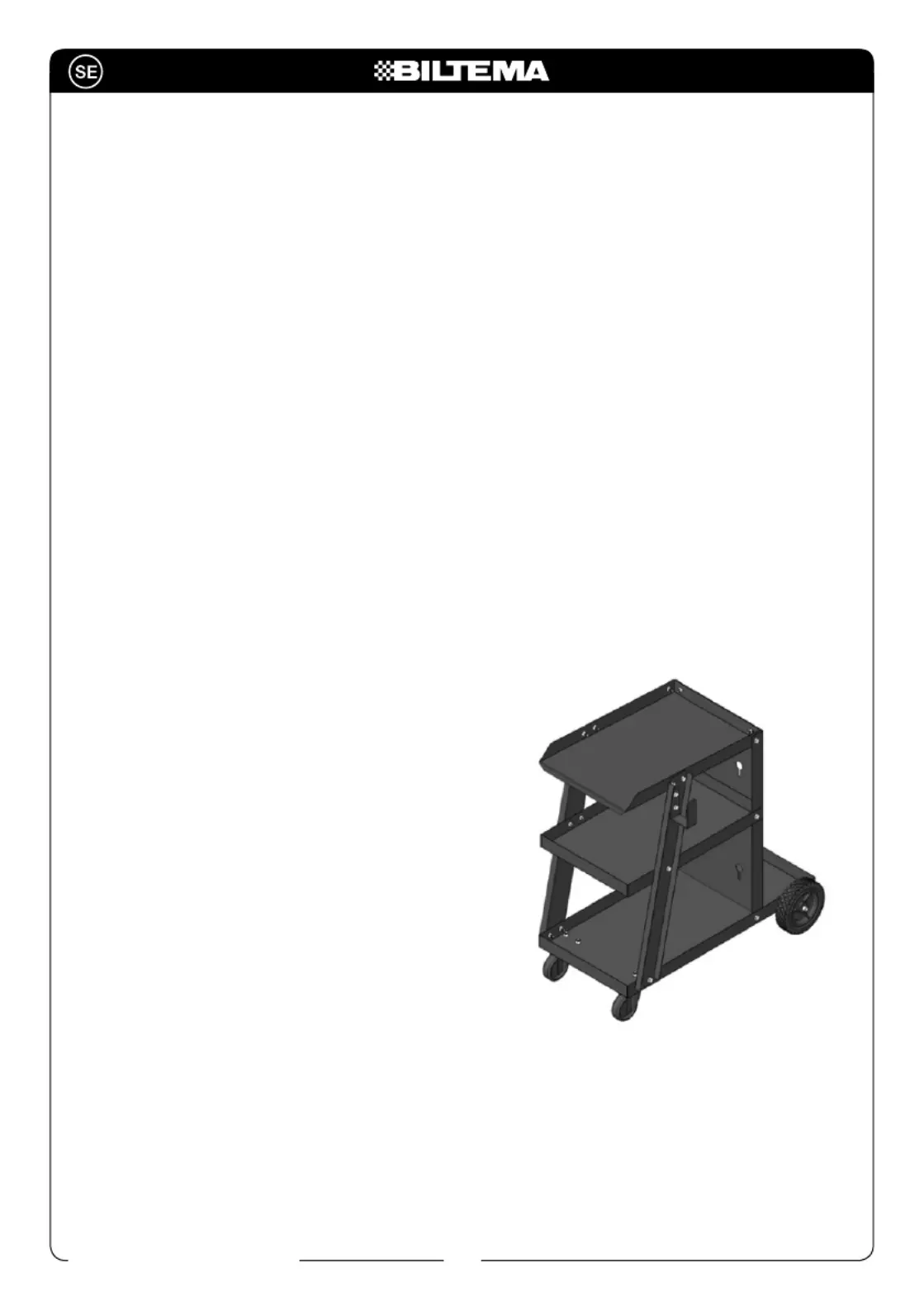

Art. 17-547
2
© 2014-06-12 Biltema Nordic Services AB
SvetSvagn
3. SäkerHetSFÖreSkriFter
• Placera svetsvagnen på en plan och halkfri
yta.
• Följ alltid svetsens säkerhetsanvisningar.
• Kontrollera regelbundet att alla skruvar är
ordentligt åtdragna.
• Överbelasta inte svetsvagnen vid transport.
Tänk på att ojämnheter och stötar ökar
belastningen.
• Plocka alltid bort alla lösa delar från svets-
vagnen om den är monterad på arbetsbor-
det vid transport.
• Vid transport i ett fordon skall svetsvagnen
vara ordentligt fastspänd. Det skall dess-
utom vila på de båda hjulen och främre
benet.
4. Montering
Öppna förpackningen och kontrollera att
innehållet inte skadats under transporten och
att ingen del saknas. Följande delar ingår:
inneHÅLL
1. INTRODUKTION
2. TEKNISKA DATA
3. SÄKERHETSFÖRESKRIFTER
4. MONTERING
1. introDuktion
Denna manual innehåller väsentlig information
om produktens användning och dess säker-
hetsrisker. Alla operatörer uppmanas att läsa
manualen före användning och vara särskilt
uppmärksamma på dessa symboler:
OBS! Indikerar att felaktigt förfarande kan på-
verka arbetets effektivitet eller leda till person-
och materialskador.
VARNING! Indikerar risk för allvarlig olycka.
Vi reserverar oss för möjligheten att illustratio-
ner och beskrivningar av enstaka detaljer inte
alltid stämmer helt överens med produkten.
Exempel på sådana detaljer kan vara färger
på kablar eller utformning och placering av
knappar och reglage. Förvara manualen på en
säker plats i anslutning till maskinen och vid en
eventuell försäljning ska manualen följa med
produkten.
2. tekniSka Data
Övre bord: . . . . . . . . . . . . . . . . .47 x 30 cm
Mellerst och nedre bord: . . . . .50 x 30 cm
Max belastning: . . . . . . . . . . . .50 kg
Dimension: . . . . . . . . . . . . . . . .69 x 40 x 72 cm
Vikt: . . . . . . . . . . . . . . . . . . . . . .12 kg
Svetsvagn 17-547 är avsedd för mindre MMA-,
TIG- och MIG-svetsar. Den är försedd med 2 st
hållare för slangpaket och återledarkabel samt
plats för en 11 liters gasflaska.
Art. 17-547
3
© 2014-06-12 Biltema Nordic Services AB

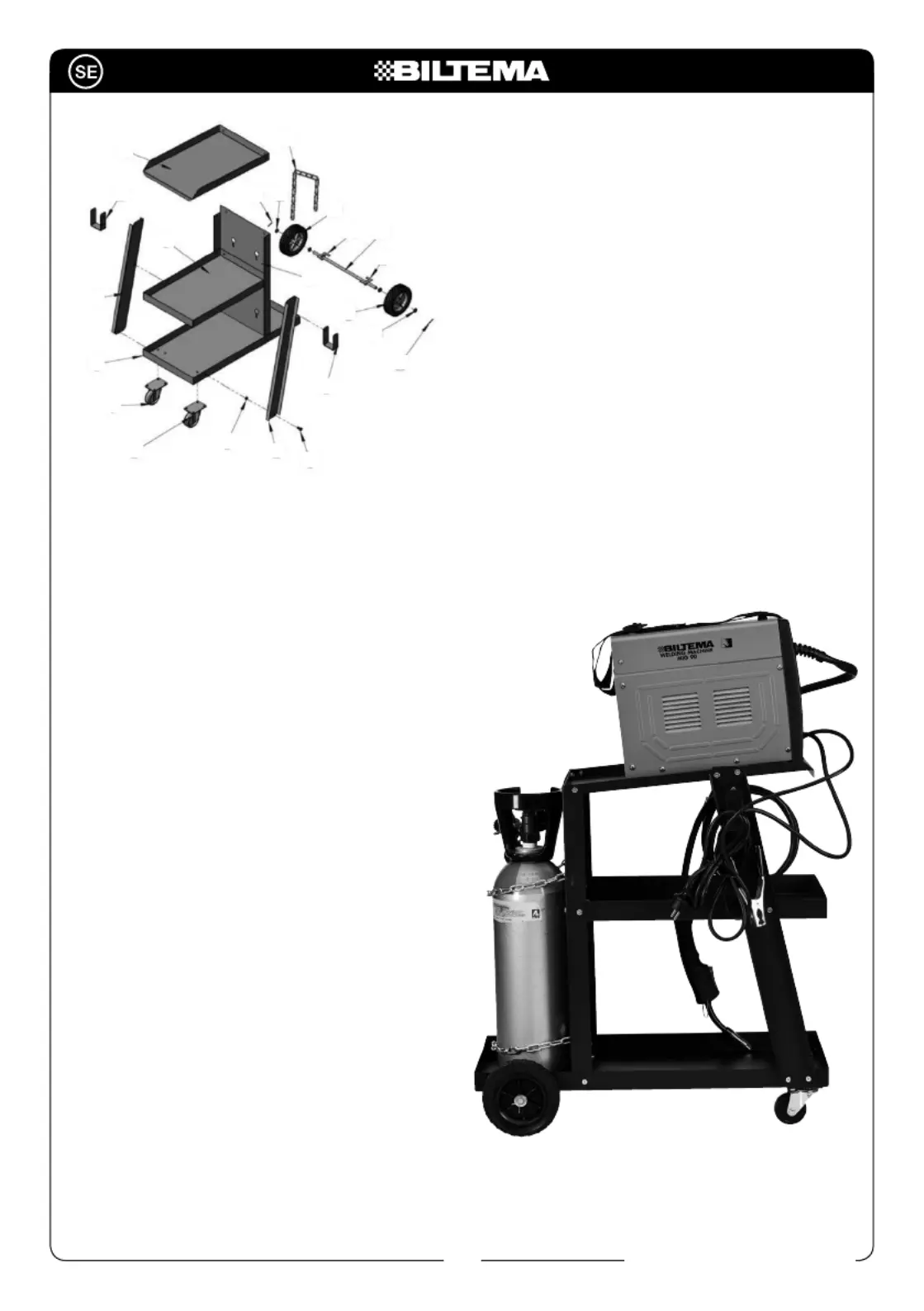

b. Placera bakpanelen (15) med falsen på de
fyra hålen nedåt. Skruva fast mitthyllan (3)
på den sida där kantlisten är med hyllans
kantlist uppåt.
c. Lägg ned bakpanelen med vänster sida
nedåt och skruva fast det övre (1) och nedre
(5) hyllplanet.
d. Skruva fast det högra sidostaget (8) och
hållaren (2) i de tre hyllplanen.
e. Vänd vagnen så att hyllplanen är nedåt
och skruva fast det vänstra staget (4) och
hållaren.
f. För ned de båda konsolerna (13) i den nedre
hyllan (5) och för in hjulaxeln (14) genom de
två konsolerna (13).
g. Trä på en planbricka (11), ett hjul (12) och yt-
terligare en planbricka på hjulaxeln. Lås fast
med en saxpinne (10). Montera det andra
hjulet på samma sätt.
h. Drag åt alla skruvarna.
i. Kedjorna (16) är avsedda för att fästa en
eventuell gasaska. Fäst dem i hålen på
bakpanelen.
11
12
15
13
14
13
12
11
16
10
10
2
9
8
7
6
6
5
4
2
3
1
1. Övre hyllplan 1 st
2. Hållare 2 st
3. Mellersta hyllplan 1 st
4. Vänster sidostag 1 st
5. Nedre hyllplan 1 st
6. Länkhjul 2 st
7. Mutter M6 34 st
8. Höger sidostag 1 st
9. Skruv M6 x 10 34 st
10. Saxpinne 2 st
11. Planbricka 4 st
12. Bakhjul 2 st
13. Konsol 2 st
14. Hjulaxel 1 st
15. Bakpanel 1 st
16. Kedja 2 st
Spänn inte skruvarna vid montering, undan-
taget länkhjulen. Då vagnen är färdigmonte-
rad, kontrollera att bakpanelen är vinkelrät
gentomot nedre hyllplan, spänn därefter alla
skruvarna.
a. Lägg det nedre hyllplanet (5) på marken
med kantlisten nedåt, placera ett länkhjul
ovanpå dess monteringshål och trä i de
fyra skruvarna (9) i länkhjulet och därefter
hyllplanet. Lyft försiktigt på hyllplanet och
fäst muttrarna (7) i skruven. Fäst det andra
länkhjulet på samma sätt och spänn däref-
ter muttrarna.
OBS! Om skruvarna vänds fel så tar
länkhjulen i skruvarna och det går inte att
svänga svetsvagnen när den är monterad.
