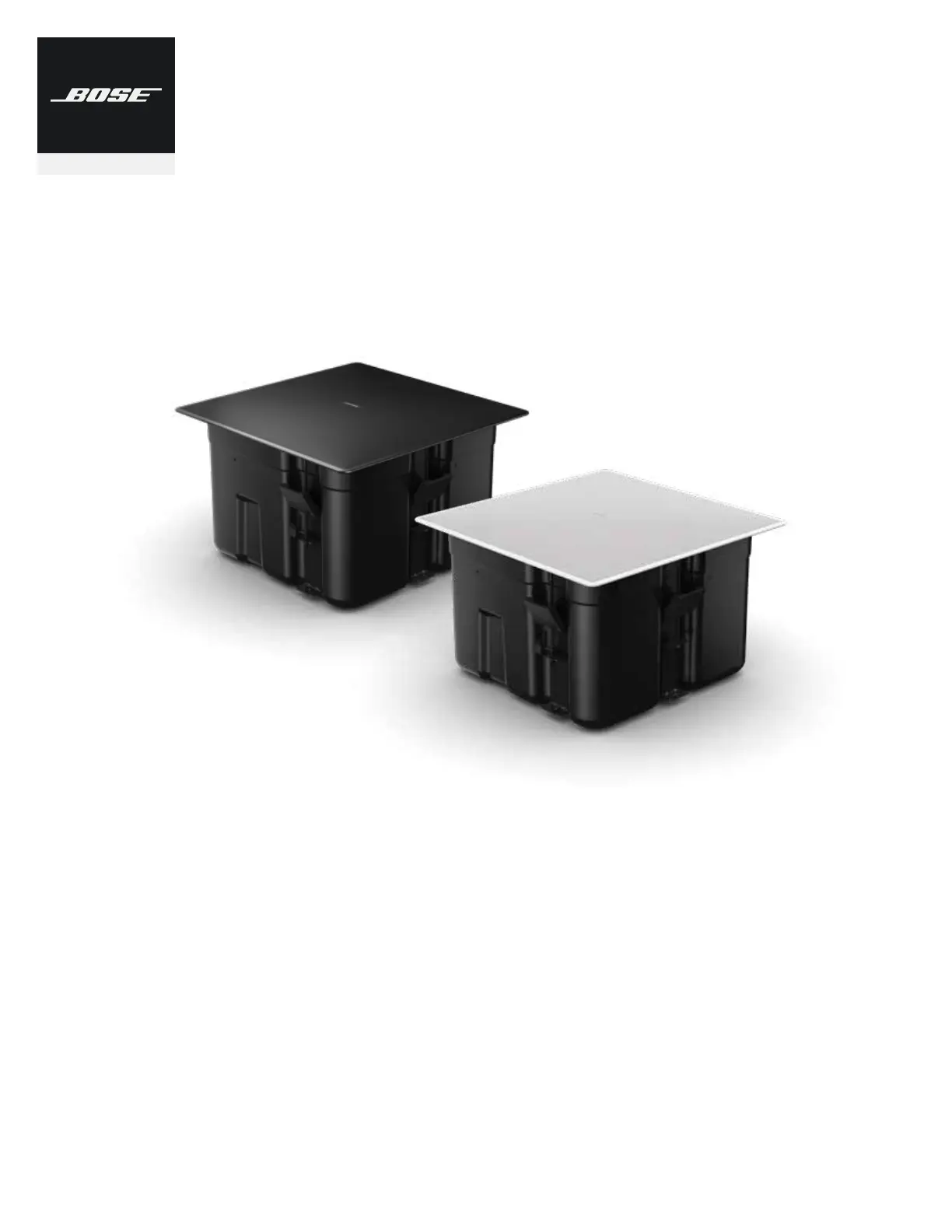

PROFESSIONAL

EdgeMax

™

EM90 and EM180

In-Ceiling Loudspeakers

Application Guide

Application Guide - 2

Contents

EdgeMax Loudspeaker Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Comparison of In-Ceiling and Surface Mounted Loudspeaker Performance . . . . . . . . . . . 3

EdgeMax Loudspeaker Performance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

EdgeMax Design Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Standard and Premium Coverage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Maximum Room Dimension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Balancing SPL In Mixed EM90 and EM180 Systems . . . . . . . . . . . . . . . . . . . . . . . . . 8

EdgeMax Active Equalization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Design Worksheet, EdgeMax EM180 & Mixed EM90/EM180 Systems . . . . . . . .10

Design Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Design Worksheet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Design Worksheet, EdgeMax EM90 Systems . . . . . . . . . . . . . . . . . . . . . . . .16

Design Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Design Worksheet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Sample EdgeMax Conference Room Applications . . . . . . . . . . . . . . . . . . . 20

Small Conference Rooms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Medium Conference Rooms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Large Conference Rooms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

For the latest documentation and technical information, please visit PRO.BOSE.COM.

Application Guide - 3

EdgeMax Loudspeaker Overview

Comparison of In-Ceiling and Surface Mounted Loudspeaker Performance

Traditional in-ceiling loudspeaker designs are preferred in many cases as loudspeakers easily

blend into the environment due to their mounting location and ﬂush appearance. Because in-

ceiling loudspeakers oer the best aesthetics they are the most common type of design for a

variety of applications.

However, many in-ceiling loudspeakers utilize a single transducer and deliver a conical

coverage pattern with a stated coverage angle, e.g. 120-degrees conical. This coverage angle,

however, is not representative for the higher frequencies, which is narrower, resulting in a

signiﬁcant reduction in high frequency energy as you move o axis from the loudspeaker

location.

This design guide covers topics related to EdgeMax™ loudspeakers, and their use in speciﬁc

applications. Designed for in-ceiling mounting near wall-ceiling boundaries, EdgeMax

loudspeakers provide improved audio quality and coverage, while reducing the number

of required units, compared to conventional dome-tweeter ceiling speakers. EdgeMax

loudspeakers feature proprietary Bose® PhaseGuide® technology that combines the

room-ﬁlling coverage patterns typical of larger surface-mount speakers with the architect-

preferred aesthetics of in-ceiling models.

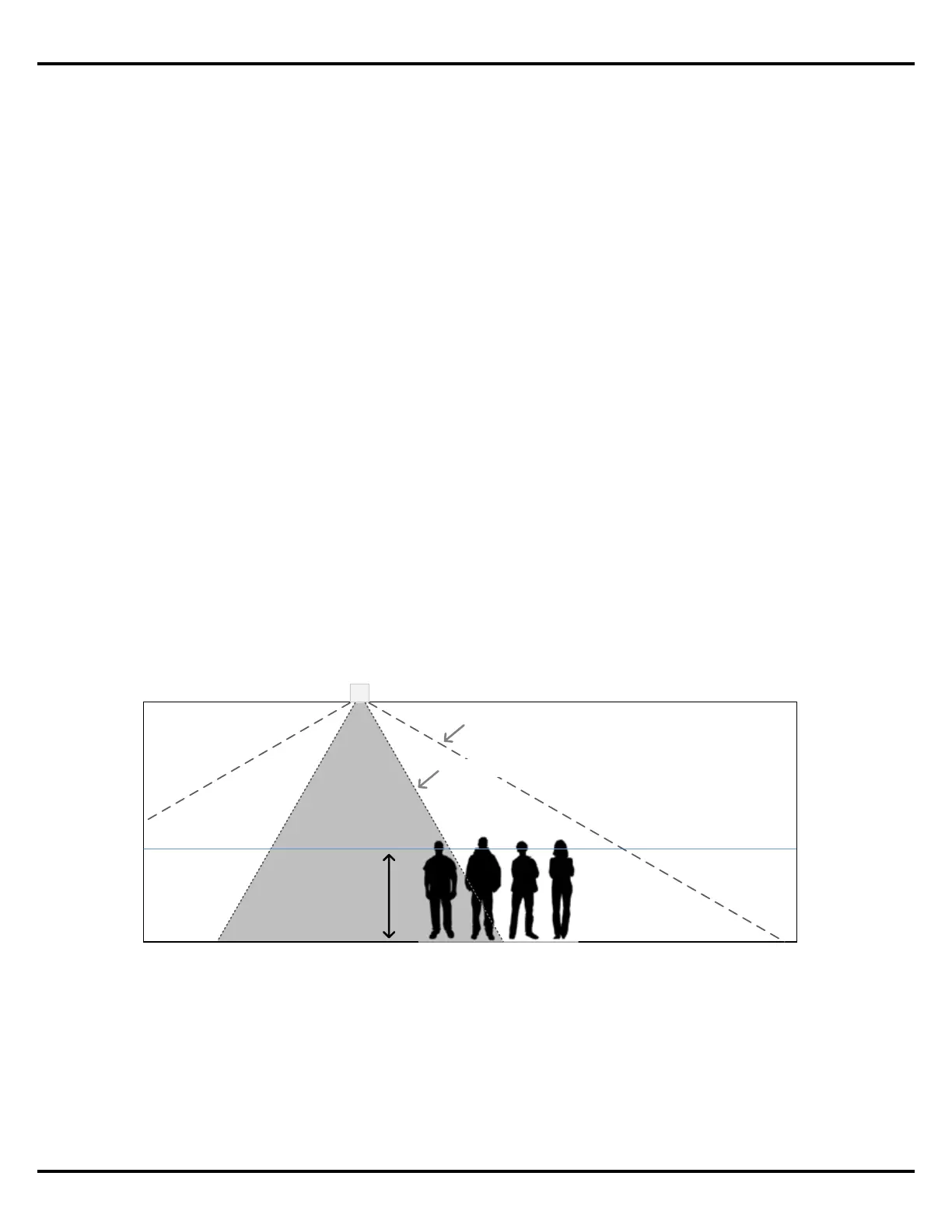

Conical Ceiling Loudspeaker

Average

Listener

Height

(1.5 m | 5 )

Published Coverage Angle

High Frequency Coverage Angle

Figure 1. Comparison between the published and typical high frequency coverage angles

for an in‑ceiling conical dispersion loudspeaker. Note that the shaded section represents the

area where a balanced frequency response will be delivered.
