INSTRUCTIONS PRÉLIMINAIRES

Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.

Afin de déterminer à quelles dimensions la base de l’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous.Il n’y a que la base de

l’armoire qui est nécessaire pour l’installation du revêtement.Ne pas finaliser l’armoiretout de suite;garder un accès pour le futur branchement électrique

du module de hotte encastrable.

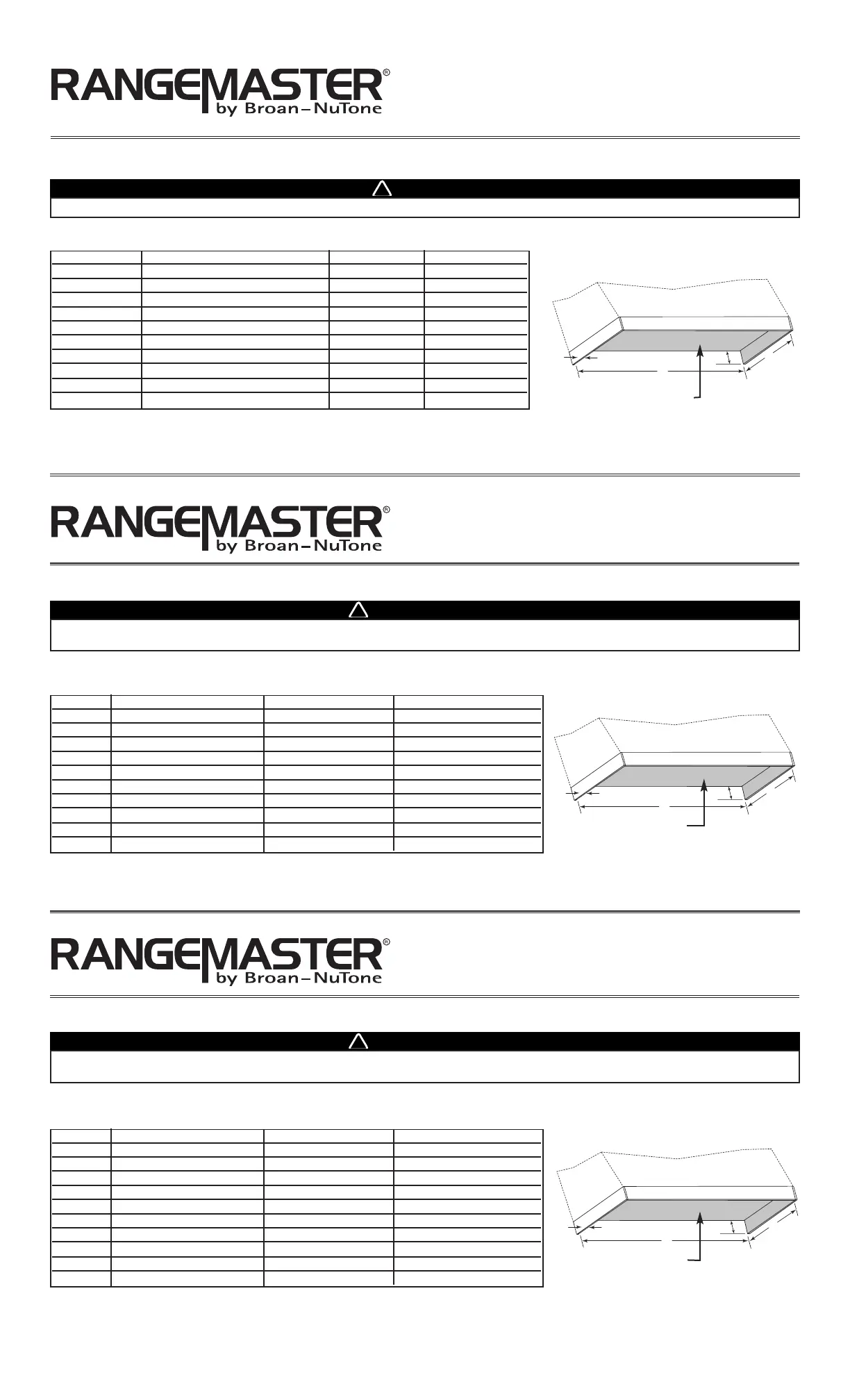

CUSTOM HOOD LINER INSTALLATION SHEET

MODELS:RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548

ANDRML4560

PRELIMINARY INSTRUCTIONS

This instruction sheet applies to many liner models, so the illustrations shown are typical ones.

See the table and illustration below to locate your liner and use corresponding custom hood base dimensions.For the liner installation, only the bottom of

the custom hood is needed.Do not finalize the entire custom hood yet, because an access is needed for the insert or power pack electrical connection.

WARNING

When building a custom hood for an insert or power pack, always follows all applicable construction codes and standards.

!

We recommend the base of the custom hood should be 3/4“ thick plywood.We recommend the sides and front of the custom hood to also be 3/4“ thick,

assuming standard cabinet widths.Consider the shape and size of the insert or power pack to determine the configuration for the custom hood.

For more details, refer to the installation manual of the insert or power pack.For custom hood liner detailed installation instructions, see the reverse of

this page.

LINERMODELINSERTORPOWERPACKMODELINSIDEWIDTH(A) INSIDEDEPTH(B)

RML7030SRMP1 ORRMPE28.5’’17.5’’TO20.5’’

RML7036SRMP1

ORRMPE34.5’’17.5’’TO20.5’’

RML7048SRMP1 ORRMPE46.5’’17.5’’TO20.5’’

RML7030LRMP1

ORRMPE28.5’’20.5’’TO23.5’’

RML7036LRMP1 ORRMPE34.5’’20.5’’TO23.5’’

RML7048LRMP1 ORRMPE46.5’’20.5’’TO23.5’’

RML3336RMIP3334.5’’23.5’’TO26.5’’

RML3342RMIP3340.5’’23.5’’TO26.5’’

RML4548RMIP4546.5’’23.5’’TO26.5’’

RML4560RMIP4558.5’’23.5’’

TO26.5’’

4''

A

B

HA0015

3/4''

Plywood base

thickness:3/4“.

MODÈLEMODÈLEDEMODULEDEHOTTELARGEURINTÉRIEURE(A) PROFONDEURINTÉRIEURE(B)

RML7030S RMP1 OU

RMPE28,5’’17,5’’

À20,5’’

RML7036SRMP1 OURMPE34,5’’17,5’’À20,5’’

RML7048S RMP1 OURMPE46,5’’17,5’’À20,5’’

RML7030L RMP1 OURMPE28,5’’20,5’’À23,5’’

RML7036L RMP1 OURMPE34,5’’20,5’’À23,5’’

RML7048L RMP1

OURMPE46,5’’20,5’’À23,5’’

RML3336RMIP3334,5’’23,5’’À26,5’’

RML3342RMIP3340,5’’23,5’’À26,5’’

RML4548RMIP4546,5’’23,5’’À26,5’’

RML4560RMIP4558,5’’23,5’’À26,5’’

INSTALLATION DU REVÊTEMENT D’ARMOIRE

MODÈLES :RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548

ETRML4560

4''

A

B

HA0015

3/4''

AVERTISSEMENT

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une armoire de module de

hotte encastrable.

!

Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4“ d’épaisseur.Nous recommandons que l’épaisseur de l’avant et des côtés

de l’armoire soit aussi de 3/4“.Considérer la forme et la dimension du module de hotte encastrable afin de déterminer la configuration de son armoire.

Voir le guide d’installation du module de hotte encastrable pour plus de détails.Voir le verso de cette page pour les instructions détaillées de l’installation

du revêtement d’armoire.

Épaisseur du

contreplaqué :3/4“

INSTRUCCIONES PRELIMINARES

La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las más usuales.

Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elección y utilice la base de dimensiones apropriadas

a la campana.Para instalar la cubierta solo necesitará la parte inferior de la campana.No termine la instalación todavia, p1-ya que necesitará dejar una

entrada para la conexión eléctrica.

CUBIERTAINSERTOOPAQUETEDEPOTENCIAANCHOINTERIOR(A)PROFUNDIDADINTERIOR(B)

RML7030S RMP1 ORMPE28,5’’17,5’’A20,5’’

RML7036SRMP1 ORMPE34,5’’17,5’’A20,5’’

RML7048S RMP1 ORMPE46,5’’17,5’’A20,5’’

RML7030L RMP1 ORMPE28,5’’20,5’’A23,5’’

RML7036L RMP1 ORMPE34,5’’20,5’’A23,5’’

RML7048L RMP1 ORMPE46,5’’20,5’’A23,5’’

RML3336RMIP3334,5’’23,5’’A26,5’’

RML3342RMIP3340,5’’23,5’’A26,5’’

RML4548RMIP4546,5’’23,5’’A26,5’’

RML4560RMIP4558,5’’23,5’’A26,5’’

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA LINER

MODELOS:RML7030S, RML7036S, RML7048S,

RML7030L, RML7036L, RML7048L,

RML3336, RML3342, RML4548

YRML4560

4''

A

B

HA0015

3/4''

AVERTANCIA

Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los codígos y normas de

la construcción.

!

Se recomienda utilizar una base de madera laminada de 3/4“ de grueso.Se recomienda también que los lados y el frente de la campana deben tener

un grosor de 3/4“.Debe tomar en consideración la forma y dimensiones del inserto o del paquete de potencia para determinar la configuración de la

campana.Para mayores detalles, refiérase al manual de instalación del inserto o del paquete de potencia.Para instruccionnes detalladas de la instalación

de la cubiertade la campana, vea el reverso de ésta página.

Grueso de madera

laminada:3/4“.
