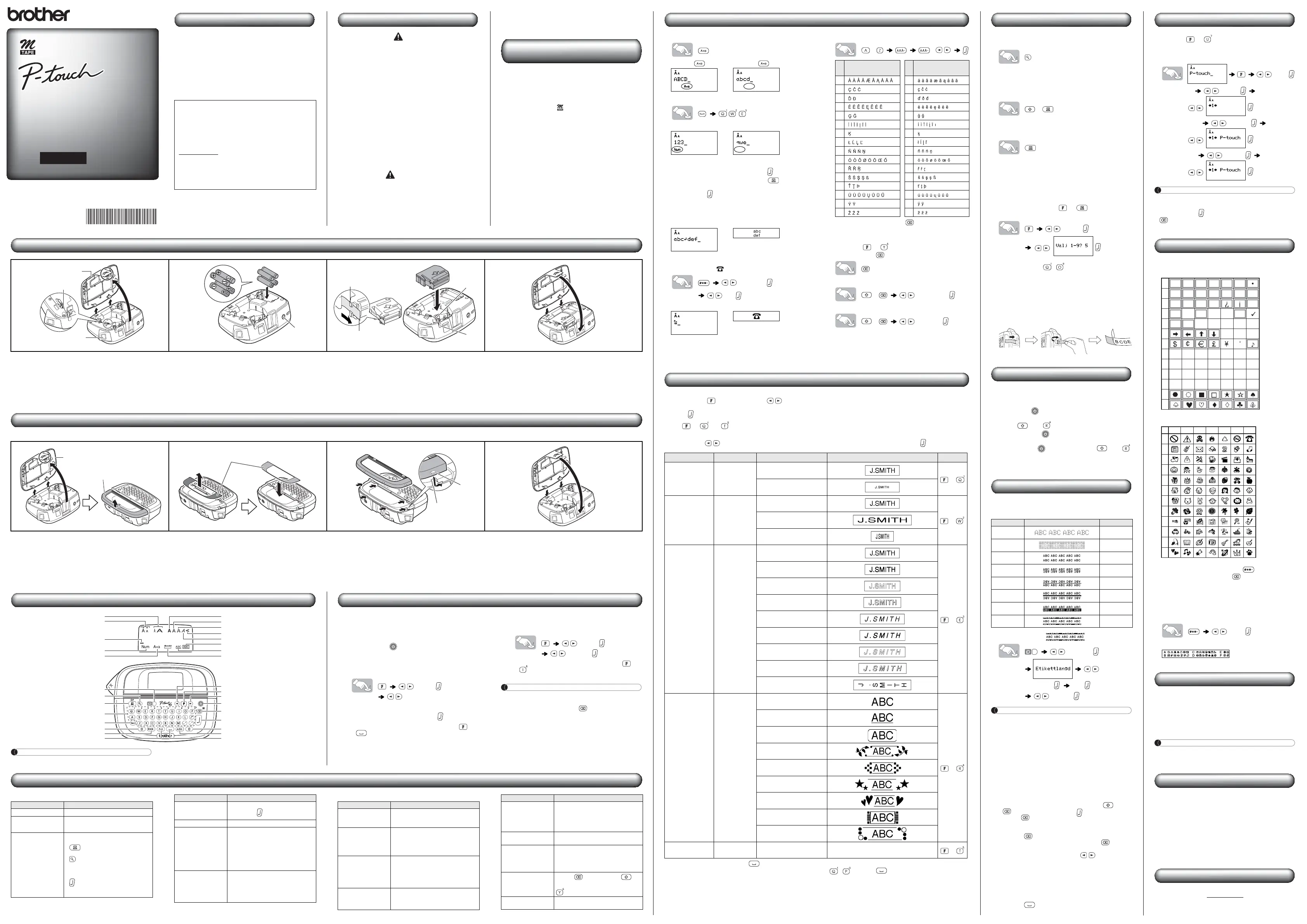

Introduktion

Med din nya P-90 kan du utforma och skriva ut etiketter för

alla tänkbara ändamål. Du kan välja mellan olika

inramningar, teckenstorlekar och stilar för att utforma

snygga, skräddarsydda etiketter. Och tack vare det stora

sortimentet av olika tapekassetter som finns att välja

mellan, kan du skriva ut etiketter med olika bredder i

spännande färger.

Läs igenom denna bruksanvisning noga innan du tar

maskinen i drift, och förvara den på en lättåtkomlig plats för

framtida behov.

Innehållet i denna bruksanvisning och specifikationerna för

produkten kan ändras utan föregående meddelande.

Säkerhetsåtgärder

Varning

Följ dessa riktlinjer för att undvika risk för eldsvåda,

brandskada, kroppsskada, elektrisk stöt, skador,

överhettning, onormal lukt eller rök.

• Använd endast angiven spänning och föreslagen nätadapter (AD-

24ES) för denna maskin för att förhindra skador eller driftstörning.

• Dra omedelbart ur nätsladden och sluta använda P-touch vid

åskväder.

• Använd inte maskinen/nätadaptern på platser med hög

luftfuktighet, som t.ex. badrum.

• Överbelasta inte adapterns kabel.

• Placera inga tunga föremål på och skada inte nätkabeln eller

kontakten. Böj eller dra inte i nätkabeln med kraft. När nätkabeln

dras ut ur vägguttaget ska du alltid hålla i kontakten.

• Se till att kontakten är ordentligt ansluten till vägguttaget. Använd

inte vägguttag som sitter löst.

• Svälj inte knivstopparen.

• Se till att maskinen/nätadaptern/strömkontakten inte blir våt, t.ex.

genom att röra dem med blöta händer eller spilla vätska på dem.

• Montera inte isär eller modifiera P-touch/nätadaptern/batterierna.

• Använd inte metallföremål som t.ex. pincetter eller metallpennor

när du byter batterier.

• Kasta inte batterierna i elden och utsätt dem inte för värme.

• Koppla ur nätadaptern, ta ur batterierna och sluta använda

maskinen omedelbart om du upptäcker onormal lukt, hetta,

missfärgning, deformering eller något annat ovanligt under

användning eller lagring.

Var försiktig!

Följ dessa riktlinjer för att undvika personskador,

batteriläckage, brand och upphettning.

• Rör inte knivbladet nära skrivhuvudet.

• Ta ur batterierna och koppla ur nätadaptern om du inte tänker

använda din P-touch under en längre tid.

• Använd inte nya och gamla batterier samtidigt, och blanda inte

heller alkaliska batterier med andra typer av batterier. Sätt heller

inte in den positiva eller negativa änden i fel position.

• Tappa eller slå inte på din P-touch/nätadapter.

• Tryck inte hårt på LCD-displayen.

• Se till att du inte fastnar med fingrarna när du stänger

kassettluckan.

Allmänna

försiktighetsåtgärder

• Beroende på placering, material och miljöförhållanden kan det

hända att etiketten skalas av eller inte kan flyttas, eller att etikettens

färg ändras eller överförs till andra objekt. Innan du sätter fast

etiketten ska du kontrollera miljöförhållanden och materialet.

• Använd inte P-touch på något annat sätt eller för något annat

ändamål än de som beskrivs i den här bruksanvisningen. Det kan

leda till olycksfall eller att maskinen skadas.

• Använd endast Brother M-tape i denna maskin. Använd inte

märktape som saknar -märket.

• Använd endast en mjuk, torr trasa för att rengöra maskinen.

Använd aldrig alkohol eller andra organiska lösningsmedel.

• Använd en bomullstopps för att rengöra skrivhuvudet, och vidrör

aldrig själva skrivhuvudet.

• Sätt inte i några främmande objekt i tape-utmatningen eller

nätadapterns kontakt etc.

• Använd eller placera inte P-touch/batteriet/adaptern i direkt solljus

eller regn, nära värmekällor eller andra varma apparater, eller på en

plats som är exponerad för alltför höga eller låga temperaturer (t.ex.

på instrumentbrädan eller längst bak i bilen), hög luftfuktighet eller

dammiga lokaler.

• Utsätt inte klippspaken för alltför högt tryck.

• Försök inte att skriva ut om kassetten är tom, det kommer att skada

skrivhuvudet.

• Dra inte i tapen när du skriver eller matar ut, eftersom det skadar

både tapen och maskinen.

• När strömmen är frånkopplad i mer än tre minuter, förloras alla

texter, inställningar och textfiler som lagrats i minnet.

• Data som lagras i minnet förloras vid driftsstörning eller reparation

av P-touch, eller om batteriet tar slut utan att adaptern är ansluten.

Konformitetsförklaring

(Endast Europa/Turkiet)

Vi på Brother Industries, Ltd.

15-1, Naeshiro-cho, Mizuho-ku,

Nagoya 467-8561 Japan

försäkrar att den här produkten och nätadaptern överensstämmer

med gällande krav i alla aktuella direktiv och regelverk som tillämpas

inom EU.

Denna konformitetsförklaring kan hämtas från vår webbplats. Besök

support.brother.com

och:

• välj ”Europe”

• välj land

• välj ”Manualer”

• välj din modell

• välj ”Konformitetsförklaring”

• klicka på ”Ladda ner”

Informationen hämtas som en PDF-fil.

Strömförsörjning & tapekassetter

Utbytbara frontplattor

Ett flertal olika frontplattor medföljer PT-90 - användaren kan därför anpassa maskinen. Följ stegen nedan för att byta frontplatta.

Ta bort kassettluckan genom att trycka på

området som markerats ovan.

Om en tapekassett redan finns installerad, avlägsna

den genom att dra den rakt upp. Avlägsna även

batterierna om dessa redan är installerade.

• Kontrollera så att maskinen är avstängd före byte av

batterier eller tapekassett.

Sätt i fyra nya alkaliska batterier av AAA-

storlek (LR03), och var noga med att

polariteten blir rätt.

• Byt alltid ut samtliga fyra batterier samtidigt och

ersätt dem med nya.

• Läs "Använda den valfria AC-adaptern" om du vill

använda den valfria AC-adaptern (AD-24ES).

Sätt i en tapekassett och se till så att den

klickar i på rätt plats.

• Kontrollera så att änden på tapen matas ut under

tapeguiden.

• Använd endast Brother M-tape i denna maskin.

För in de två hakarna längst ned på

kassettluckan i öppningarna på maskinen

(1) och stäng sedan locket ordentligt tills

det klickar på plats (2).

När du satt i tapen matar du fram den (se "Matning")

en gång och trycker sedan på spaken för

tapeklipparen för att skära av tapen.

Ta bort kassettluckan genom att trycka på

området som markerats ovan. Skjut det

främre locket bakåt och lyft upp det från

maskinen.

• Kontrollera så att maskinen är avstängd vid byte

av frontplatta.

Ta bort den ditsatta frontplattan och sätt dit

en annan.

• Var noga med att ta bort skyddsfilmen från

frontplattans framsida innan du sätter dit den.

•

Sätt inte dit mer än en frontplatta i taget. Annars kan

frontplattorna skadas och det främre locket passar

inte ordentligt.

För in hakarna på det främre locket i

öppningarna på maskinen och skjut tillbaka

locket på plats.

För in de två hakarna längst ned på

kassettluckan i öppningarna på maskinen

(1) och stäng sedan locket ordentligt tills

det klickar på plats (2).

Skrivhuvud

Spak för tapeklippare

Kassettlucka

Nätadapteruttag

Knivblad

Avklippa-

rens kant

Tapeguide

Slutet på tapen

Kassettlucka

Främre lock

Frontplattor

Hake

Öppning

LCD-display & tangentbord

OBS:

Displayen visar en rad med 12 tecken. Dock kan texten som du skriver in vara upp till 80 tecken lång.

Bredd

Storlek

Fet

Markör

Num Lock

Versaler Etikettlängd

Ram

DECO MODE-tangenten

Förhandsgranska-tangenten

Utskriftstangent

Teckentangenter

Num Lock-tangent

Shift-tangenten

Symboltangent

Skiftlås

Markörtangent

Funktionstangent

Markörtangent

PÅ/AV-tangent

Backstegstangent

Entertangent

Shift-tangenten

Accenttangent

Mellanslagstangent

Understrykning

Kursiv

Vertikal

Kontur

Skugga

Startinställning

1 Starta maskinen.

Förse maskinen med ström genom att använda fyra

AAA-batterier (LR03) eller den valfria AC-adaptern.

Tryck sedan på

2 Ställ in språket.

Standardinställningen är [English].

[Språk]

[English/Español/Français/

Italiano/Nederlands/Norsk/Português/

Svenska/Dansk/Deutsch]

• Du kan även visa [Språk] genom att trycka på och

3 Ställ in måttenhet.

Standardinställningen är [mm].

[Enhet]

[mm/tum]

• Du kan även visa [Enhet] genom att trycka på och

OBS:

• Maskinen stängs av automatiskt om ingen tangent trycks

ned inom 5 minuter.

• För att avbryta trycker du på .

• Om du vill initialisera tillbaka P-touch till

fabriksinställningarna, se "Återställa P-touch".

Felsökning

 Felmeddelanden  Vad ska du göra när...

Meddelande Orsak/Åtgärd

Svagt batt.!

Batterierna är svaga. Byt ut dem mot nya.

Text full!

Maximalt antal tecken (80 tecken för vanlig

text eller 50 tecken för DECO MODE) har

redan matats in.

Ingen text!

• Du försöker skriva ut en textfil när det inte

finns någon data lagrad i minnet.

• trycktes ned utan att någon text

matats in.

• trycktes ned utan att någon text

matats in.

• Du försökte välja [Kopior] utan att någon

text matats in.

• trycktes ned utan att någon text matats

in i textinmatningskärmen för DECO

MODE.

Radbgrns!

• Du försökte mata in en tredje rad genom

att trycka på (Max 2 rader går att skriva

ut).

Ogiltig!

Ogiltig siffra har valts för [Etikettlängd].

För lång txt

• Textlängden är längre än den valda

etikettlängden.

• Textlängden är längre än 200 mm när

[Etikettlängd] är inställd på [Auto] i DECO

MODE.

• Om minimietikettlängden (30 mm) har

valts går det inte att mata in ytterligare text

i en del ramtyper (blad eller stjärna).

Svalnar XXX

Om skrivhuvudet blir för varmt stoppar

maskinen alla utskrifter och börjar

automatiskt att svalna. Nedsvalningstiden

visas. När skrivhuvudet väl har svalnat

fortsätter utskriften automatiskt. Vidrör inte

P-touch när den svalnar.

Meddelande Orsak/Åtgärd

Problem Atgärd

Displayen är tom

även sedan du satt på

maskinen.

•

Kontrollera att batterierna är isatta på rätt sätt.

• Byt batterierna om de är svaga.

Maskinen skriver inte

ut, eller de utskrivna

tecknen har fel form.

• Kontrollera att tapekassetten är korrekt

installerad.

• Om tapekassetten är tom, byt den.

• Kontrollera att kassettluckan är ordentligt

stängt.

Inställningar och

texter har nollställts

av sig själva.

• Batterierna kan vara svaga. Byt ut dem.

• När strömmen är frånkopplad i mer än tre

minuter, förloras alla texter, inställningar

och textfiler som lagrats i minnet.

Inställningarna för språk och enhet

nollställs också.

En tom, vågrät linje

syns genom den

utskrivna etiketten.

Det kan finnas damm på skrivhuvudet. Ta bort

tapekassetten och använd en torr bomullstopps

för att försiktigt torka av skrivhuvudet med en

uppåt-/nedåtgående rörelse.

Maskinen har "låst sig"

(dvs. ingenting händer

när man trycker på en

tangent, trots att

maskinen är på).

Se "Återställa P-touch".

Strömmen slås av när

du försöker skriva ut.

• Batterierna kan vara svaga. Byt ut dem.

•

Kontrollera att batterierna är isatta på rätt sätt.

Tapen matas inte

ordentligt eller så

fastnar tapen inuti

maskinen.

• Kontrollera att tapens ände matas ut under

tapeguiderna.

• Spaken för tapeklipparen används under

utskrift. Vidrör inte spaken till kniven under

utskrift.

Alla text- och

formatinställningar

måste nollställas för

att skapa en ny etikett.

Tryck på och håll samtidigt

nedtryckt, eller gå till funktionsläget och välj

Att ändra

språkinställning

Se "Startinställning".

Problem Atgärd

Bruksanvisning

Svenska / Dansk

Tryckt i Kina

D00FS7001

Mata in text och symboler

 Växla mellan versaler/gemener

Versaler ( PÅ) Gemener ( AV)

 Mata in siffror

Num Lock PÅ Num Lock AV

 Mata in text på två rader

1. Mata in första radens text och tryck på .

2. Mata in andra radens text och tryck på .

• Tryck inte på efter den andra raden, då kommer

felmeddelandet "Radbgrns!" att visas.

• Använd antingen 9 mm eller 12 mm bred tape för text på

två rader.

På displayen Utskriven etikett

 Mata in symboler

Exempel: Mata in

[Piktogram]

[A7]

På displayen Utskriven etikett

• Piktogram visas på LCD-displayen med motsvarande

bokstavs- och sifferkombination från piktogramtabellen.

För piktogramtabell och piktogramlista, se "Symboler".

 Mata in bokstäver med accenter

- /

• För att avbryta trycker du på .

• Ordningen på accenttecknen beror på det språk som du

har valt i LCD-displayen.

 Radera ( + )

Genom att trycka raderas bokstäverna en och en.

För att radera alla texter och inställningar:

+ [Txt&Format]

För att endast radera text:

+ [Bara text]

Bokstäver med

accenttecken

Bokstäver med

accenttecken

Designa etiketter

1 Tryck på , använd sedan för att välja en funktion under kolumn [A], och tryck sedan

på . (Funktionen kan även väljas via de kortkommandon som anges under kolumn [C].

( + till ))

2 Använd för att välja en funktion under kolumn [B], och tryck sedan på .

*1 Standardinställning. Tryck på för att återgå till standardinställningen.

*2 Du kan välja längd genom att mata in den med siffertangenterna ~ . Tryck på för att återgå till [Auto].

Design [A] [B] Etikettbild

[C]

Storlek Storlek

Stor*

Liten

Bredd Bredd

Normal*

×2

×1/2

Stil Stil

Normal*

Fet

Kontur

Skugga

Kursiv

Kursiv fet

Kursiv kontur

Kursiv skugga

Vertikal

Understrykning/

Ram

Understr/Ram

Av*

Understr

Rund

Blad

Titel

Stjärna

Hjärta

Ruta

Bubbla

Etikettlängd Etikettlängd Auto*

/30 mm - 300 mm*

Etiketten skrivs ut med angiven längd.

Skriva ut etiketter

 Förhandsgranska text

Du kan förhandsgranska texten innan du skriver ut den.

• LCD-displayen visar hela texten samt etikettens längd

(mm/tum), och återgår sedan till originaltexten.

• Endast själva texten kan förhandsgranskas, inte stil,

storlek, understrykning/ram eller andra attribut.

 Matning (Tapematning)

Maskinen matar fram 25 mm tape, vilket kan behövas när

en ny tapekassett installeras.

 Utskrift

• För att förhindra att skador uppstår på tapen, vidrör ej

klippspaken när meddelandet "Skriver…" eller "Matar…"

visas.

• För att klippa av etiketten, tryck in spaken till klippenheten

i det övre vänstra hörnet på maskinen.

• Dra av den utskrivna etiketten från skyddspapperet och

sätt fast den.

 Välja antal kopior ( + )

Du kan skriva ut upp till 9 kopior av varje etikett.

[Kopior]

• Du kan även välja antalet kopior genom att ange det med

siffertangenterna ~ .

 Ta bort etikettens skyddspapper

Maskinen är utrustad med en avdragare som på ett enkelt

sätt drar av skyddspappret från etiketten.

1. För in etiketten med den utskrivna sidan nedåt så

långt in i den inbyggda avdragaren som möjligt.

2. Vik etiketten bakåt åt höger och dra snabbt ut

etiketten. Skyddspapprets ände har dragits loss från

etiketten.

Återställa P-touch

Du kan återställa din P-touch till standardinställningarna om

du vill nollställa den eller om den inte fungerar korrekt.

1 Tryck på för att slå av strömmen.

2 Håll och nedtryckta och tryck

samtidigt på för att slå på strömmen.

3 Släpp först och släpp sedan och .

Det interna minnet har återställts och alla texter,

inställningar och sparade filer har raderats.

DECO MODE

Med den här funktionen kan du skapa unika etiketter

genom att använda inbyggda mallar. Det finns 8 typer av

mallar att välja bland.

Exempel: Design 8

[Design 8]

[Auto/

30-200 mm]

ABC

[Skriv ut]

OBS:

• En del Deco Mode-format kan kräva nedkylning

(markerat i tabellen ovan). Om skrivhuvudet blir för varmt

stoppar maskinen alla utskrifter och börjar automatiskt att

svalna. Nedsvalningstiden visas. När skrivhuvudet väl har

svalnat fortsätter utskriften automatiskt.

Vidrör inte P-touch när den svalnar.

• Det går endast att mata in en rad med text i DECO

MODE.

• Beroende på det valda formatet kanske inte hela den

inmatade texten skrivs ut.

• DECO MODE-mallarnas format kan inte ändras.

• De symboler som är omgivna av en fyrkant i

grundsymbolstabellen finns tillgängliga i DECO MODE.

För grundsymbolstabellen, se "Symboler".

• För att radera all inmatad text trycker du på och

. "Radera?" visas. Tryck på för att radera texten,

eller på för att avbryta.

• När du öppnar DECO MODE hämtas den DECO MODE-

text och -etikettlängd du skrev ut sist.

• Tryck på för att gå tillbaka till föregående steg.

• Vill du avsluta DECO MODE trycker du på tills

displayen visar textinmatningskärmen. Du kan också

avsluta läget genom att trycka på när [Skriv ut]

visas och välja [Avsluta].

• När du använder DECO MODE-läget rekommenderas att

du använder 12 mm breda tapekassetter.

• Max etikettlängd för DECO MODE är 200 mm.

• Om alternativet [Auto] väljs som [Etikettlängd] justeras

etiketten automatiskt till rätt längd för att skriva ut texten

en gång.

• Tryck på för att återgå till [Auto] för [Etikettlängd].

Spara etikettfiler

 Minne ( + )

Du kan spara dina egna etiketter i maskinen. Max tre

etiketter kan sparas och öppnas för utskrift senare. Du kan

även redigera och skriva över en sparad etikett.

[Arkiv]

För att spara: [Spara]

För att skriva ut: [Skriv ut]

För att öppna: [Öppna]

OBS:

Om du försöker spara en etikett när det redan finns en

etikett sparad på det numret visas meddelandet "Skriv

över?". Tryck på för att spara din nya etikett. Tryck på

för att avbryta.

Symboler

Följande symboler är tillgängliga.

Grundsymboler

Piktogram

• För att visa nästa grupp, tryck på .

• För att avbryta trycker du på .

• De symboler som är omgivna av en fyrkant i

grundsymbolstabellen finns tillgängliga i DECO MODE.

• Raderna med symboler (A till L) i piktogramtabellen kan

väljas genom att man trycker på motsvarande bokstav.

 Skriva ut piktogramlistan

[Lista]

Etikettbild

Använda den valfria AC-adaptern

1 Anslut den lilla kontakten på nätsladden i

adapteruttaget på maskinens överdel.

2 Sätt i nätkontakten i närmaste standard

eluttag.

OBS:

För att undvika dataförlust bör AAA alkaliska batterier

(LR03) användas tillsammans med nätadaptern.

Specifikationer

Kontaktinformation

Kontaktuppgifterna kan variera för olika länder.

Se webbplatsen på www.brother.eu

Design Etikettbild Nedkylning



Mått:

(B × D × H)

Cirka 156 × 111 × 56,5 mm

Vikt: Cirka 255 g

(utan batterier och tapekassett)

Strömförsörjning: Fyra AAA alkaliska batterier (LR03)

Nätadapter (AD-24ES) (tillval)

Tapekassett: Brother M tape (bredd):

9 mm, 12 mm

.,:;"'

@- &

#%? ! *

+−×÷±=

()[]<>§

®©™

αβγ δμΩ

0123456

789

0123

456789

1234567

Produktspecifikationer

Varumärke:	Brother
Kategori:	Etikettskrivare
Modell:	PT-90
Vikt:	250 g
Bredd:	156 mm
Djup:	111 mm
Höjd:	56 mm
Maximal upplösning:	203 x 203 DPI
Minneskapacitet:	80 tecken
Tangentbordslayout:	QWERTY
Skrivhastighet:	7.5 mm/sek
Maximal etikettbredd:	12 mm
Batterityp:	AAA
Vertikal utskrift:	Ja
Maximal kabellängd:	0.03 m
Antal batterier:	6
Produktens färg:	Black, White
Displaytyp:	LCD
Utskriftsteknologi:	Termal transfer
Bandtyp:	M
Antal stilar:	8
Antal typsnitt:	3
Tapeklippning:	Manuell
Understruken:	Ja
Max rader utskrift:	2
