Buffalo TeraStation WS5400 Bruksanvisning

Buffalo Server TeraStation WS5400

Läs gratis den bruksanvisning för Buffalo TeraStation WS5400 (67 sidor) i kategorin Server. Guiden har ansetts hjälpsam av 5 personer och har ett genomsnittsbetyg på 4.8 stjärnor baserat på 3 recensioner. Har du en fråga om Buffalo TeraStation WS5400 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/67

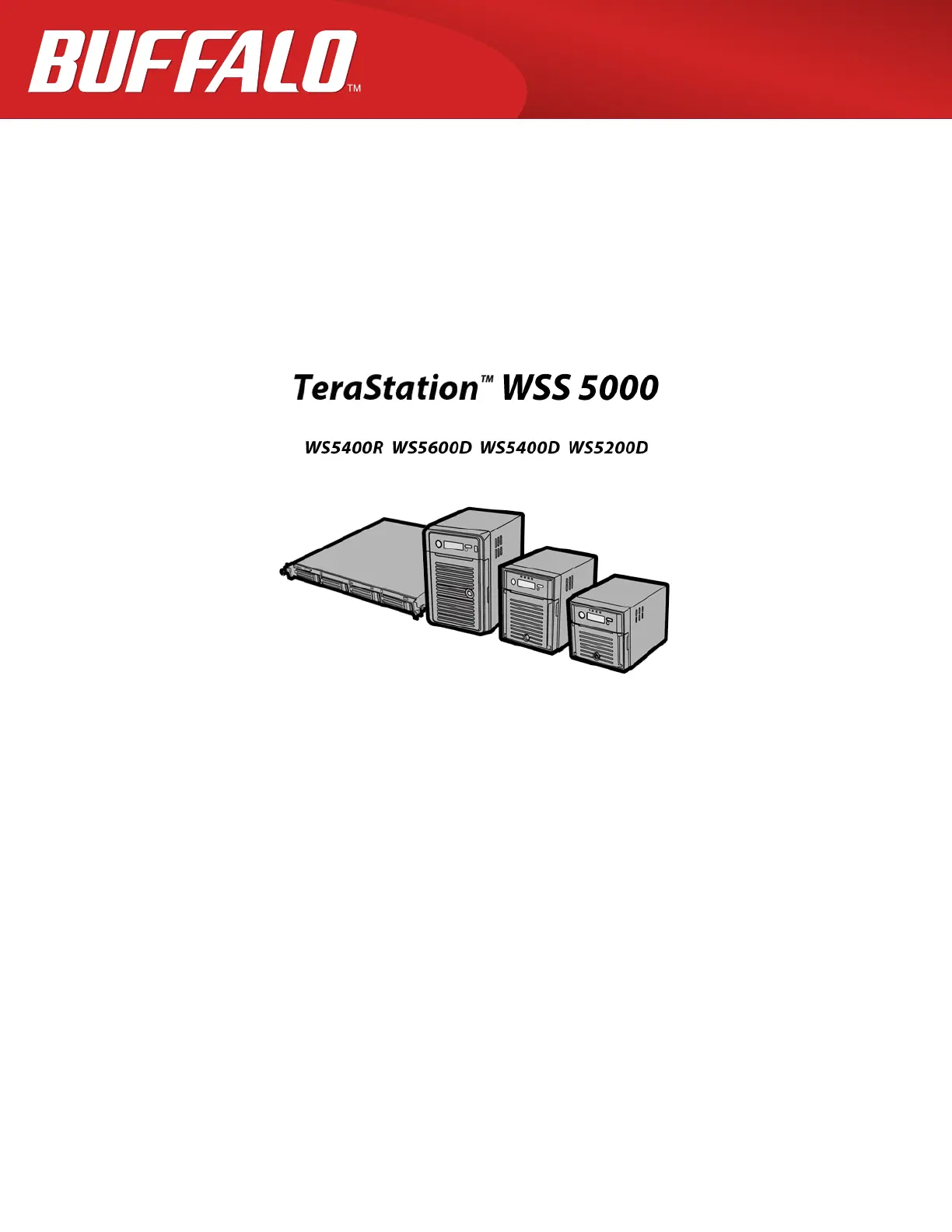

TeraStation WSS 5000

User Manual

www.buffalotech.com

35020065-02

Contents

Chapter 1 Installation ........................................................5

Installation ............................................................................................5

Turning the TeraStation On and Off....................................................9

Installing Antivirus Software ............................................................10

Chapter 2 Opening Windows Storage Server ................11

Opening Windows Storage Server ....................................................11

Chapter 3 Windows Update ............................................13

Windows Update ................................................................................13

Chapter 4 Software ..........................................................14

RAID Builder .......................................................................................14

Chapter 5 Managing Your Storage .................................15

Creating Volumes ...............................................................................15

Volume Types ................................................................................................15

Deleting Volumes ..........................................................................................16

Formatting Volumes .....................................................................................17

Creating a RAID 5 Volume ............................................................................18

Creating a Mirrored Volume (RAID 1) ..........................................................19

Creating a Striped Volume (RAID 0) ............................................................19

Creating a Spanned Volume .........................................................................20

Produktspecifikationer

Varumärke:	Buffalo
Kategori:	Server
Modell:	TeraStation WS5400
Vikt:	8500 g
Bredd:	429.5 mm
Djup:	44.3 mm
Höjd:	430 mm
LED-indikatorer:	Activity, Link, Y
Processorfrekvens:	2.13 GHz
Processorfamilj:	Intel Atom®
Wi-Fi:	Nej
Internminne:	4 GB
RS-232 port:	1
Modell:	Lagringsserver
Processor:	D2700
Processorns driftlägen:	64-bit
Processorns cache:	1 MB
Busstyp:	DMI
Intel® Hyper Threading Technology (Intel® HT Technology):	Ja
Intel® 64:	Ja
Intel® Virtualization Technology for Directed I/O (VT-d):	Nej
Återställningsknapp:	Ja
Processorkod:	SR0D9
Lagringsenheter installerade:	Ja
Total installerad lagringskapacitet:	16 TB
Minnestyper som stöds av processorn:	DDR3-SDRAM
DHCP-server:	Ja
Minnesbandbredd som stöds av processorn (max):	6.4 GB/s
DHCP-klient:	Ja
Physical Address Extension (PAE):	36 bit
RAID-stöd:	Ja
Intel® ME Firmware-version:	Nej
Kompatibla processorer:	Intel Atom®
Antal lagringsenheter som stöds:	4
Typer av lagringsenheter som stöds:	HDD
iSCSI-stöd:	Ja
Inbyggd BitTorrent-klient:	Ja
Produktens färg:	Black, Grey
processortillverkare:	Intel
Windows-operativsystem som stöds:	Ja
Mac-operativsystem som stöds:	Mac OS X 10.4 Tiger, Mac OS X 10.5 Leopard, Mac OS X 10.6 Snow Leopard, Mac OS X 10.7 Lion, Mac OS X 10.8 Mountain Lion
Installerat operativsystem:	Windows Storage Server 2012
Datahastighet för Ethernet-LAN:	10,100,1000 Mbit/s
Antal LAN (RJ-45) anslutningar:	2
Temperatur vid drift:	5 - 35 ° C
Temperaturintervall (förvaring):	-20 - 60 ° C
Intervall för relativ operativ luftfuktighet:	20 - 80 %
processorsockel:	BGA 559
Processorns kodnamn:	Cedarview
Processorns cachetyp:	L2
Minneskanaler som stöds av processorn:	Single
Typ av internminne:	DDR3
AC-inspänning:	100-250 V
Fläktdiameter:	40 mm
Kabel inkluderad:	AC
Nätverksansluten (Ethernet):	Ja
Stöd för nätverksprotokoll:	TCP/IP, UDP
Växelström Frekvens:	50 - 60 hz
Typ av installerad lagringsenhet:	HDD
På / av-knapp:	Ja
Webbaserad adminstraion:	Ja
Lednings Protokoll:	HTTP, HTTPS
Antal USB 2.0 anslutningar:	2
RAID-nivåer:	0, 1,5, JBOD
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	3
Processorkärnor:	2
Medföljande programvara:	Backup
Antal fläktar:	2 fläkt/-ar
Processor främre buss:	- MHz
Systembuss, hastighet:	2.5 GT/s
Processortrådar:	4
Processorlitografi:	32 nm
Stegning:	B2
Processor med ECC-stöd:	Nej
Värmeavledningseffekt (TDP):	10 W
Högsta antal PCI Express-platser:	4
T-junction:	100 ° C
Basfrekvens för inbyggt grafikkort:	640 MHz
Intel® Turbo Boost Technology:	Nej
Förstärkt Intel Speedstep Technology:	Nej
Intel® Efterfrågan Baserad Växla:	Nej
Execute Disable Bit-säkerhet:	Ja
Processorns förpackningsstorlek:	22 X 22 mm
Inbäddade alternativ:	Nej
Intel Virtualization Technology (VT-x):	Nej
Intel® Dual Display Kan Teknik:	Ja
ARK-ID för processor:	59683
DLNA-certifierad (Digital Living Network Alliance):	Ja
Högsta internminne som stöds av processorn:	4 GB
Antal installerade lagringsenheter:	4
Lagringsenhetens gränssnitt:	SATA
Antal skärmar som stöds (inbyggt grafikkort):	2
Images Type Map:	<div><img src="https://ark.intel.com/inc/images/diagrams/diagram-1.gif" title="Block Diagram" /></div>
Kylning typ:	Aktiv
Högsta lagringskapacitet:	16 TB
Lagringsenhetens kapacitet:	4000 GB
Hårddiskplatser med hotswap-funktion:	Ja
Chassityp:	Rack (1U)
Strömförsörjning plats:	Inbyggd
Lagringsenhetens storlek:	3.5 "
Säkerhetskopieringsfunktion:	Ja
Intel HD Audio-teknik:	Ja
L2-cache:	1 MB
Kraftfull säkerhetskopiering med NovaBACKUP Professional:	Ja
