Pince ampèremétrique AC/DC

AC/DC ammeter clamp

AC/DC-Stromzange

Pinza amperometrica AC/DC

Pinza amperimétrica CA/CC

FR - Notice de fonctionnement

GB - User’s manual

DE - Bedienungsanleitung

IT - Manuale d’uso

ES - Manual de instrucciones

PAC 25

PAC 26

English ....................................................................................................................... 22

Deutsch ...................................................................................................................... 42

Italiano ........................................................................................................................ 62

Español ...................................................................................................................... 82

Vous venez d’acquérir une pince ampèremétrique PAC 25 ou PAC 26 et nous vous remercions de

votre conance.

Pour obtenir le meilleur service de votre pince :

 lisez attentivement cette notice de fonctionnement,

 respectez les précautions d’emploi.

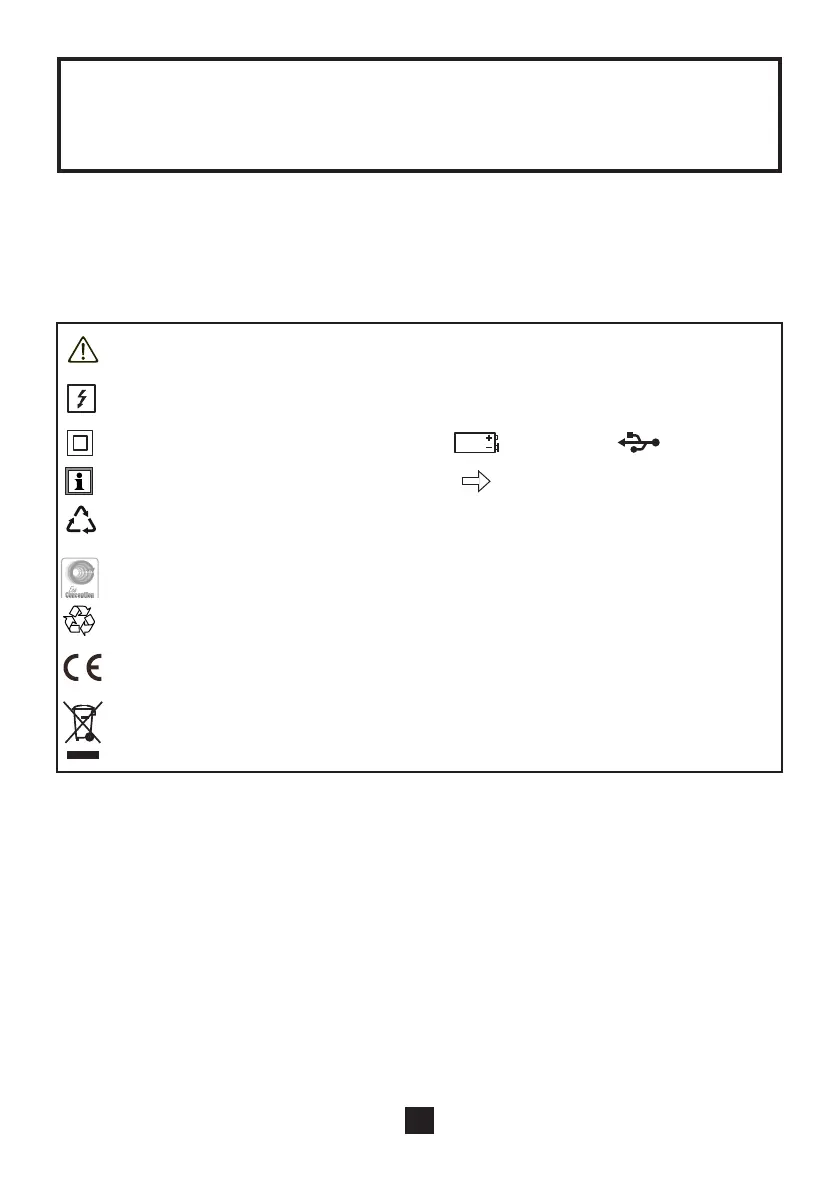

ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois

que ce symbole de danger est rencontré.

Application ou retrait autorisé sur les conducteurs non isolés ou nus sous tension dangereuse.

Capteur de courant type A selon IEC 61010‑2‑032.

Appareil protégé par une isolation double. Pile. USB.

Information ou astuce utile. Sens du courant.

Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme

ISO14040.

Chauvin Arnoux a étudié cet appareil dans le cadre d’une démarche globale d’Eco‑Conception.

L’analyse du cycle de vie a permis de maîtriser et d’optimiser les e󰀨ets de ce produit sur

l’environnement. Le produit répond plus précisément à des objectifs de recyclage et de

valorisation supérieurs à ceux de la réglementation.

Le marquage CE indique la conformité aux directives européennes DBT et CEM.

La poubelle barrée signie que, dans l’Union Européenne, le produit fait l’objet d’une collecte

sélective conformément à la directive DEEE 2012/19/UE.

Dénition des catégories de mesure

 La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse

tension.

Exemple : arrivée d’énergie, compteurs et dispositifs de protection.

 La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels xes.

 La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés

à l’installation basse tension.

Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.

SOMMAIRE

1. PRÉSENTATION ...........................................................................................................................4

1.1. État de livraison ...................................................................................................................4

1.2. Accessoire ...........................................................................................................................4

1.3. Mise en place de la pile .......................................................................................................5

1.4. Fonctionnalités ...................................................................................................................5

1.5. PAC 25 ................................................................................................................................6

1.6. PAC 26 ................................................................................................................................7

2. UTILISATION ................................................................................................................................. 8

2.1. Mise en marche ...................................................................................................................8

2.2. Réglage du zéro ..................................................................................................................8

2.3. Mesure .................................................................................................................................8

2.4. Mise en veille automatique ..................................................................................................9

2.5. Adaptateur secteur (en option) ............................................................................................9

3. CARACTÉRISTIQUES................................................................................................................10

3.1. Condition de référence ......................................................................................................10

3.2. Caractéristiques électriques, sensibilité 1 mV/A ................................................................10

3.3. Caractéristiques électriques, sensibilité 10 mV/A (PAC 26) ..............................................13

3.4. Limites de fonctionnement .................................................................................................15

3.5. Variations dans le domaine d’utilisation ............................................................................16

3.6. Alimentation .......................................................................................................................16

3.7. Conditions d’environnement ..............................................................................................17

3.8. Caractéristiques constructives ...........................................................................................17

3.9. Conformité aux normes internationales .............................................................................18

3.10. Compatibilité électromagnétique .....................................................................................18

4. MAINTENANCE ...........................................................................................................................19

4.1. Nettoyage ..........................................................................................................................19

4.2. Remplacement de la pile ...................................................................................................19

4.3. Réglage manuel ................................................................................................................19

5. GARANTIE ..................................................................................................................................21

Produktspecifikationer

Varumärke:	Chauvin Arnoux
Kategori:	Inte kategoriserad
Modell:	PAC 25
Vikt:	520 g
Bredd:	236.5 mm
Djup:	44 mm
Höjd:	97 mm
Ergonomisk design:	Ja
Batteriteknik:	Alkalisk
Batteriets livslängd:	50 h
Antal batterier:	1
Produktens färg:	Black, Red
Temperatur vid drift:	-10 - 55 ° C
Temperaturintervall (förvaring):	-40 - 80 ° C
Intervall för relativ operativ luftfuktighet:	0 - 85 %
Internationellt skydd (IP) kod:	IP40
Batterispänning:	9 V
Altitud vid drift:	0 - 2000 m
Mätningskategori:	CAT III 600V, CAT IV 300V
Skruvtvingsöppning:	39 mm
Växelströmsspänning:	1000 V
Likströmsspänning:	1000 V
