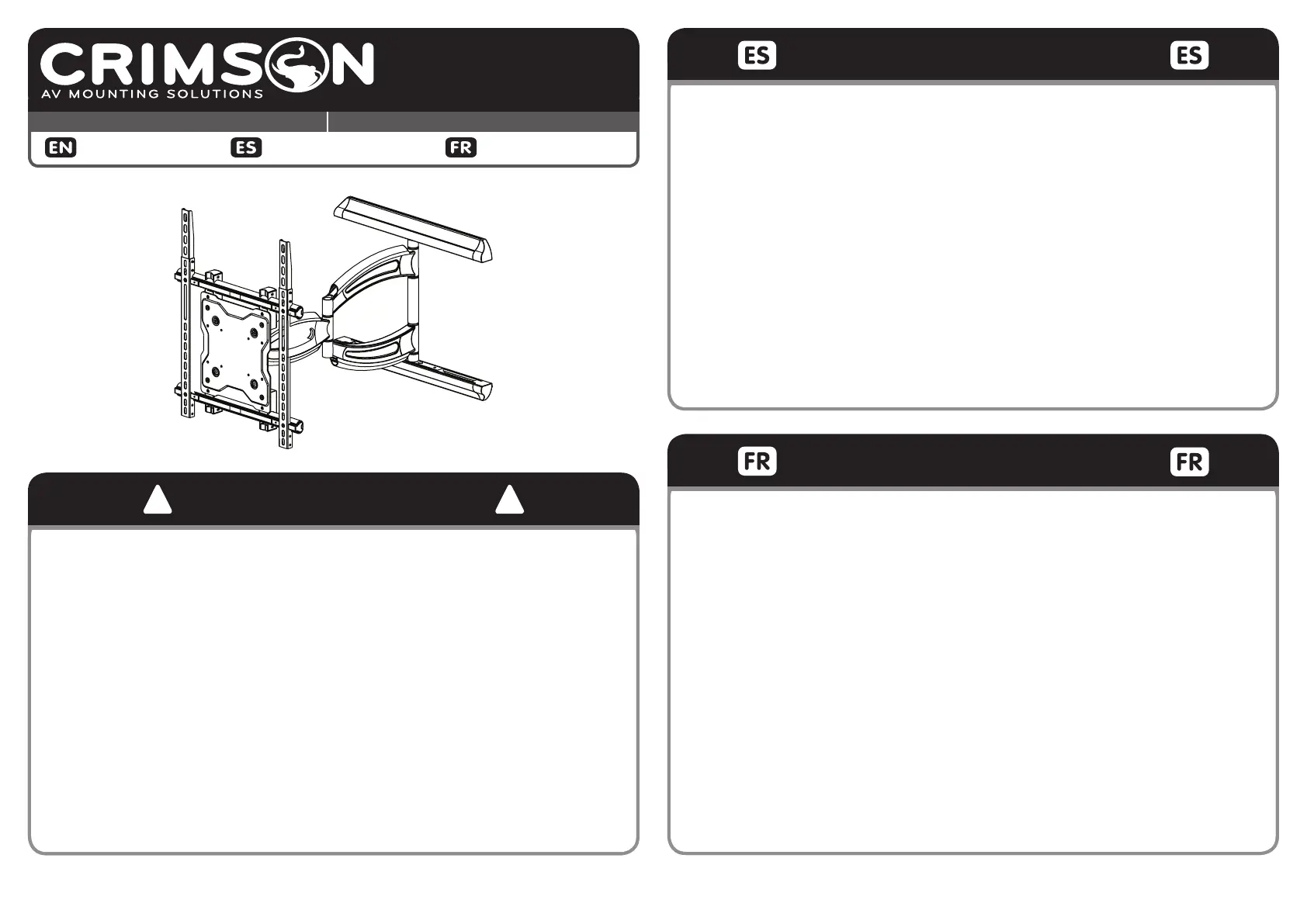

Full motion Articulating Wall Mount
For 37”-55” TV’s / Weight Capacity: 150 lb
A55
TM
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún fin que no sea explícitamente especificado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Crimson AV o llame a un operario cualificado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specified by Crimson AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualified contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
2
A55-0002
M8 x 10mm
T (2)
M10 x 15mm
Q (4)
M5 x 10mm
Z (8)
Cable ties
W (16)

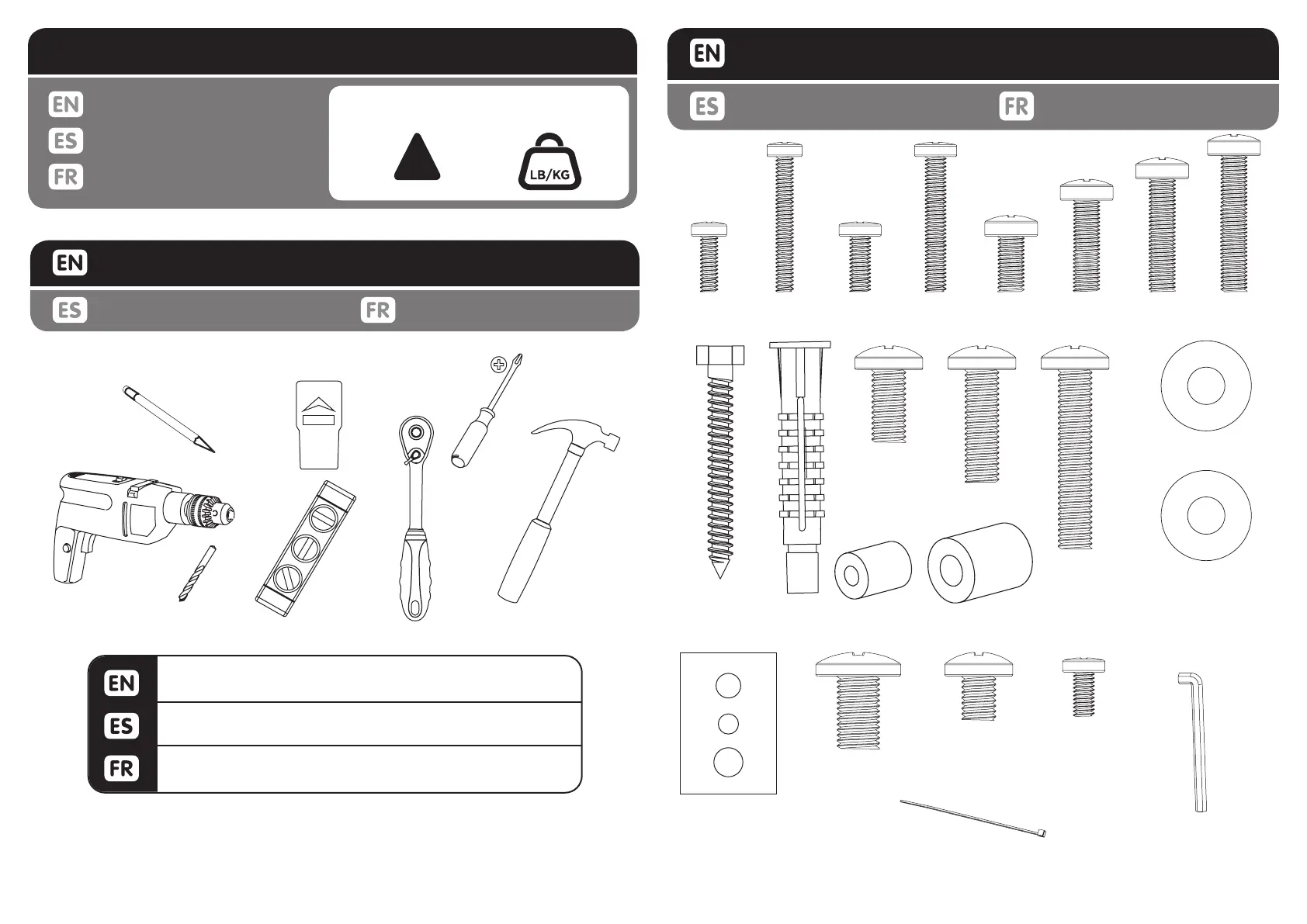

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
150lb / 68kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.
Madera poco 6mm-7/32 “. poco mampostería 11 mm-7/16“.
Toma llave de 13 mm. Hammer si es necesario.
Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm
Clé à douille. Marteau si nécessaire.
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
8mm x 65mm
A (6)
B (6)
Multiwasher
V (4)
M8 Washer
U (14)
M8 POM Washer
Y (2)
AA (1)
5mm Short wrench
3
A55-0002

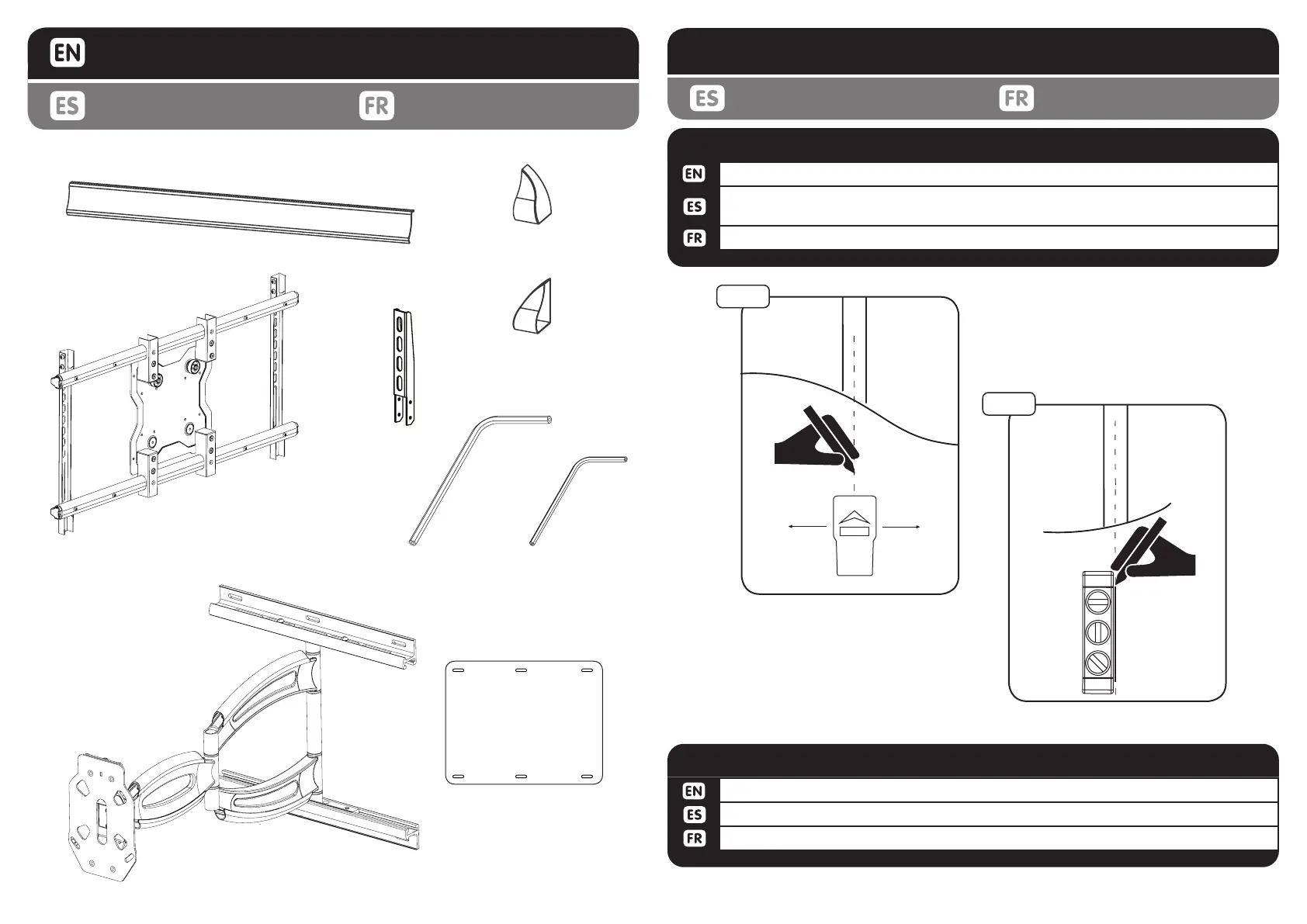

INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
1a-1
1a-2
Using level draw a vertical line at stud center.
Con un nivel trace una línea vertical en el centro de postes de madera.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
Using stud finder locate centers of 2 studs
Uso de localizador de montantes de localizar los centros de 2 montantes estructura-
les
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION
1a-1
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
C(1)
EE (2)
E (1)
X(2)
Y(2)
D(2)
CC (1)
3mm Allen wrench
BB (1)
5mm Allen wrench
Template
DD (1)
