Spisfläkt
BRUKSANVISNING
1/4
NÄIN KÄYTÄT LIESITUULETINTA
Toimintakytkimet, kuva 1
A - Puhaltimen säädin
B - Valaisimen kytkin
Käytä nopeutta 2 normaalin ruuanlaiton yhteydessä, nopeutta
3 tehostettuna kärynpoistona ja nopeutta 1 jälki-ilmastointina.
Liesituulettimen tai - kuvun alla ei saa liekittää ruokia.
Jos liesituulettimen kanssa käytetään yhtä aikaa jotakin muuta
kuin sähköenergiaa käyttävää laitetta kuten takkaa, kaminaa,
kaasuliettä, puu/öljylämmitintä tms, on riittävän korvausilman
tuonnista huonetilaan huoledittava.
HOITO
Puhdistus
Puhdista laite astianpesuaineliuokseen kostutetulla pyyhkeellä.
Pese rasvansuodatin normaalissa käytössä kaksi kertaa
kuukaudessa. Irroita suodatinkasetti työntämällä etureunan
lukitussalpoja sisäänpäin. Kännä kassetti alaspäin ja irrota
rasvasuodatin , kuva 2. Pese osat erikseen käsin
pesuaineliuoksessa tai koko kasetti suodattimineen
astianpesukoneessa. Puhdista laite sisäpuolelta pari kertaa
vuodessa. Irrota imurengas ja sen jälkeen siipipyörä
moottorista, kuva 3. Puhdista sisäosat astianpesuaineliuokseen
kostutetulla pyyhkeellä. Pese osat käsin tai astianpesukoneessa.
Puhdistuksen jälkeen osat asetetaan takaisin paikoilleen siten,
että ne napsahtavat kiinni.
Huolehdi tuulettimen säännöllisestä puhdistuksesta. Mikäli
siitä ei huolehdita, saattaa sinne kerääntynyt rasva aiheuttaa
palovaaran.
Loisteputken vaihto
Irrota loisteputken suoja työntämällä lukitusnastoja laitteen
etuosaan päin, kuva 4. Tällöin loisteputki on helposti
vaihdettavissa (Loisteputken kanta G 23 ).
JOS TUULETIN EI TOIMI
HUOLTO
Tarkista, että sulakkeet ovat ehjät. Kokeile, että valaisin ja eri
nopeudet toimivat.
Liesituulettimia huoltavat valtuutetut huoltoliikkeet. Tietoja
huoltojärjestelyistä antavat
Cylinda-tuotteita myyvät liikkeet sekä
Elektroskandia Oy, p. 010 - 222001.
TAKUU
Valmistaja antaa laitteelle 1 vuoden takuun ostopäivästä lukien
mahdollisten raaka-aine- ja valmistusvirheiden varalta.
Tarkemmat tiedot takuu- ja huoltoasioista löydät laitetta
seuraavasta takuu- ja huoltotiedot -lehtisestä. Lähimmän
merkkihuollon puhelinnumeron löydät myös samasta lehtisestä.
LISÄVARUSTEET
Hormiliitäntäsarja hormiliitäntää varten
Aktiivihiilikotelo
Kannatinsarja seinäasennusta varten
TEKNISET TIEDOT
Leveys: 60 cm
Muut mitat: katso kuva 5
Sähköliitäntä: 230 V ~ , maadoitettu pistotulppa
Teho: Moottori 70 W
Valaisin: Valaisinputki kanta G 23
11 W/leveys 60 cm
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten
määräyksiä. Liesituuletinta ei saa liittää sellaiseen
savuhormiin, jota käytetään myös muiden savukaasujen
poistoon (esim. puu/öljylämmitin, kaasu/öljykamina jne.)
Asennuskaulus ja automaattiläppä toimitetaan tuulettimen
mukana. (Irrota suodatin kuvan 2 osoittamalla tavalla.) Läppä
vähentää tarpeetonta ilmavirtaa, kun tuuletin ei ole käytössä.
Huoneeseen on järjestettävä riittävä tuuletus, jos liesituuletin ja
esim tulisija poistavat ilmaa samanaikaisesti.
Kiinnitä kaulus tuulettimeen, kuva 6.
Asenna sen jälkeen läppä kaulukseen, kuva 7.
Liesituulettimen asennus
Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan,
kuva 8. Tuuletin voidaan asentaa kaappirivistön alle tai upottaa
siihen (etulehden kuva ja kuva 8).
Lieden ja tuulettimen välisen etäisyyden tulee olla vähintään
40 cm. Kaasuliedessä etäisyyden tulee olla 65 cm.
Tuuletin voidaan myös asentaa seinälle lisävarusteena
myytävien kannattimien avulla, kuva 9.
Lisävarusteiden mukana on omat asennusohjeensa.
Huom! Käytettäessä hormisarjaa tulee sen olla sopivan
pituinen ja suoraan kauluksessa, kuva 10.
Sähköliitäntä
Sähköliitäntää varten tuulettimessa on maadoitetulla
pistotulpalla varustettu liitosjohto.
4/4
FIN
KÄYTTÖOHJE
Liesituuletin
Nova RF
80 40
Ø125
220
99
180
480
9,5
598
50190
114
16
13 22
5
2
10
4
3
8
9
1
6
7
B A
123 040
2/4
3/4
SÅ HÄR ANVÄNDS SPISFLÄKTEN

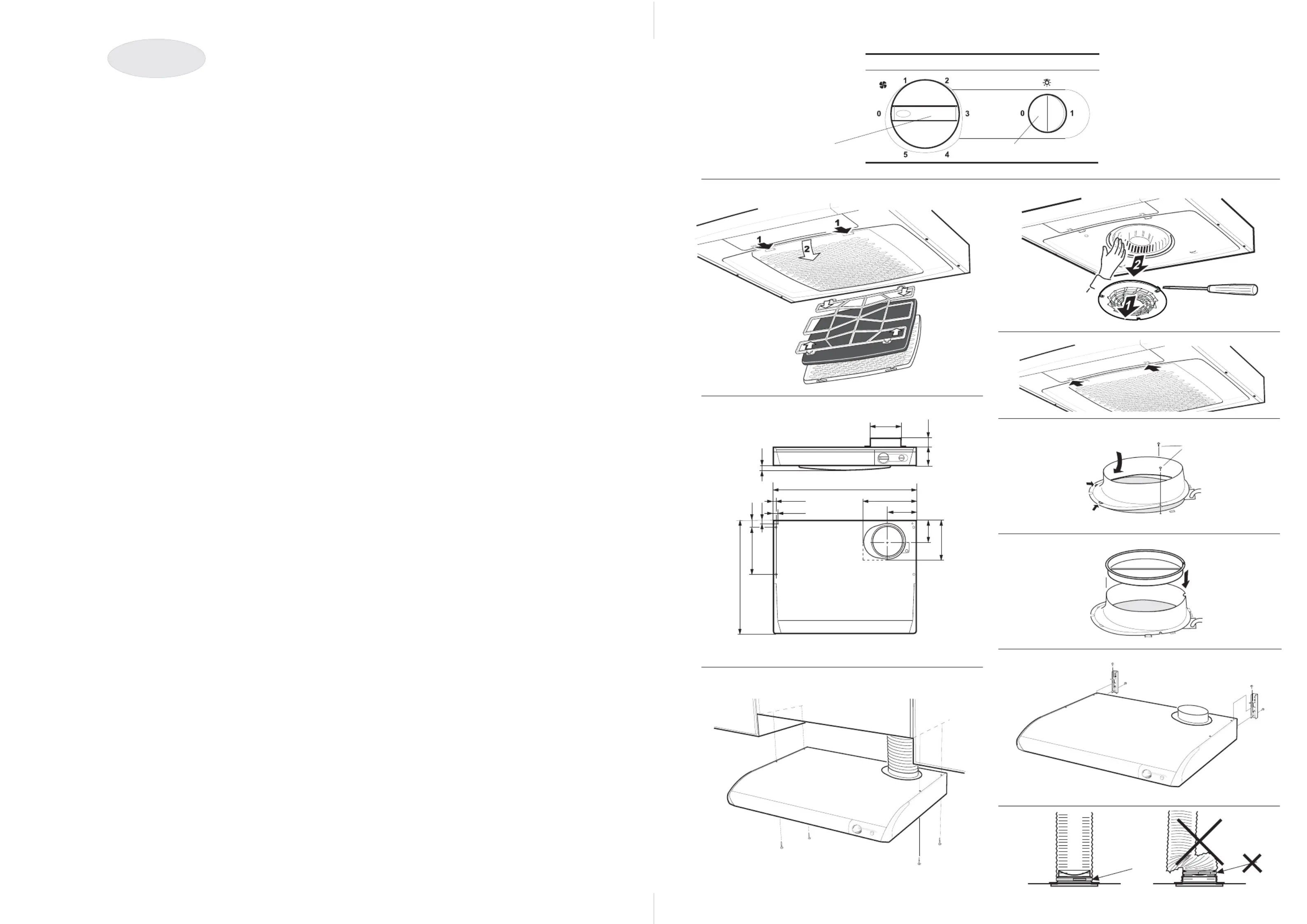

Funktion fig. 1
A - Vred för fläktmotor.
B - Tryckknapp för belysning
Använd hastighet 2, 3 och 4 vid matlagning, hastighet 5 vid
intensiv osutveckling och hastighet 1 vid efterventilation.
Att flambera under spisfläkten/spiskåpan är inte tillåtet.
Tillräckligt med luft måste tillföras rummet när spisfläkten/
spiskåpan används samtidigt med produkter som använder
annan energi, än el-energi tex gasspis, gas/braskaminer, ved/
oljepannor etc.
SKÖTSEL
Rengöring
Spisfläkten torkas av med våt trasa och diskmedet. Filtret bör
rengöras ca 2 gånger i månaden vid normal användning. Filter
och fläkthjul kan tas loss från spisfläkten vid rengöring.
Lossa filterkassetten genom att trycka in snäppena i framkant,
tag isär filtret och avlägsna filterduken genom att lossa filter-
hållaren, fig 2. Blötlägg filterduken och filterkorgen i varmt
vatten blandat med diskmedel. Filterkassetten (med filter)
kan även diskas i maskin. Någon gång per år bör spisfläkten
rengöras invändigt. Tag loss insugningsringen, drag sedan loss
fläkthjulet från motorn, fig 3. Torka invändigt med våt trasa och
diskmedel. Fläkthjulet och insugningsringen diskas i maskin
eller genom blötläggning i diskmedel. Fläkthjulet och
insugningsringen trycks på plats efter rengöringen. Sätt tillbaka
filterkassetten och tryck upp så att den låser fast i snäppena.
Risken för brandspridning ökar om spisfläkten/spiskåpan inte
rengörs så ofta som anges.
Byte av lysrör
Lampglaset lossas genom att snäppena trycks i pilens
riktning, fig.4. Lysröret är nu åtkomligt för byte.
(Lysrör sockel G 23.)
OM SPISFLÄKTEN INTE FUNGERAR
Service Sverige
Kontrollera att säkringen är hel. Prova belysning och samtliga
hastigheter så att Du vet vad som inte fungerar.
SVERIGE: Kontakta närmaste Cylinda service.
Se bifogade adressförteckning.
I Sverige gäller de konsumentbestämmelser som
fastställts av EHL.
FINLAND: Kontakta närmaste Cylinda Service.
För ytterligare upplysning kontakta
Elektroskandia Oy, p. 010 - 222001
TILLBEHÖR
Trumsats för anslutning till imkanal.
Fläktöverskåp. (Skåphöjd 110 cm).
Konsolsats.
TEKNISKA UPPGIFTER
Bredd: 60 cm.
Övriga mått: se fig. 5.
Elanslutning: 230 V ~ med skyddsjord.
Effekt: Motor 70 W.
Belysning: Lysrör sockel G 23.
11 W bredd 60 cm.
INSTALLATION
Avledning av utblåsningsluften skall utföras i enlighet med
föreskrifter utfärdade av berörd myndighet. (Boverket)
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökgaser från t.ex gas/braskaminer, ved/
oljepannor etc.
Anslutningsstos och automatspjäll levereras inuti fläkten.
(Tag loss filtret, se fig. 2). Spjället används för att minska
eventuellt bakdrag när fläkten inte körs.
Obs! Vid installation där separat grundflödeskanal inte finns
kapas spjället vid markeringen.
Fäst stosen på fläkten fig 6.
Placera därefter spjället i stosen fig 7.
Montering spisfläkt
Fläkten kan placeras under eller infälld i skåpraden,
se framsidan respektive fig 8.
Avståndet mellan spis och fläkt måste vara minst 40 cm.
Vid gasspis ökas avståndet till 65 cm.
Fläkten kan även monteras med hjälp av konsoler som kan
köpas som tillbehör, fig. 9.
Anvisning för montering av trumsats medföljer den.
OBS! Vid montering med anslutningsslang, måste slangen
monteras sträckt närmast stosen, g 10.
Elektrisk installation
Spisfläkten levereras med sladd och stickpropp för anslutning
till jordat vägguttag.
