FOT000082 REV.1.0

WB-25V

ISTRUZIONI DI UTILIZZO WB-25V

WB-25V INSTRUCTIONS

WB-25V--> Staffe a muro compatibili con ES-TOP (serie ES SYSTEM).

WB-25V--> Wall brackets suitable for ES-TOP (ES-SYSTEM)

Descrizione e istruzioni di montaggio

Description and instructions

A - SUPPORTO DI SOSTEGNO A MURO

WALL-BRACKET SUPPORT

B - PERNO DI ROTAZIONE

PIVOT

C - DADO DI SERRAGGIO M8

FASTENING M8 NUT

D - BRACCIO REGOLABILE CON PALO DI

INSERIMENTO DELL’ES-TOP

ADJUSTABLE ARM WITH POLE FOR

ES-TOP MOUNTING

Accessorio

Accessory

Prodotto

Product

Serie

Series

WB-25V ES-TOP ES-SYSTEM

ATTENZIONE: WB-25V deve essere utilizzato solo da personale qualicato! Assicurarsi che l’installazione

sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone, animali

e/o cose. L’utilizzatore è tenuto a vericare le regolamentazioni e le leggi cogenti in materia di sicurezza

nel Paese in cui si utilizza il prodotto. Installare il prodotto attenendosi a quanto illustrato in queste

istruzioni.

WARNING: For installation of WB-25V use only specialist personnel! Make sure that the installation is

positioned in a stable and secure way in order to avoid any dangerous conditions for people, animals and/

or objects. It is mandatory to follow the safety law and regulations of the Country in which the equipment

is installed. Install the product as described in these instructions.

1 - Vericare che la parete su cui si effettua l’installazione sia adatta al ssaggio a muro

degli speaker ES-TOP (per consistenza, forabilità e caratteristiche statiche). Le staffe

WB-25V sono state progettate per un carico massimo di 12 kg ciascuna (26,46 lbs).

Utilizzare i fori del supporto [A] per il ssaggio con opportuni mezzi meccanici (non

inclusi) al muro.

Check that the wall in which you want to make the installation is appropiate to

wall-mount ES-TOP speakers (strenght of the wall, possibility to drill it, static

characteristics). The maximum admitted load which can be used with each WB-25V is

26,46 lbs. Use the holes of (A) support on the wall, fastening it with appropiate

mechanical hardware (not supplied).

WB-25V

FOT000082 REV.1.0

2 - Svitare con una chiave (movimento sinistrorso) il dado di serraggio [C] il minimo necessa-

rio per poter muovere il braccio [D].

Inserire il retro dello speaker ES-TOP privo di cablaggio nel palo del braccio [D].

Unscrew with a wrench (letf-handed movement) the fastening nut [C], just enough to

make the arm [D] movable. Insert the rear of the ES-TOP speaker in the pole of the arm

[D].

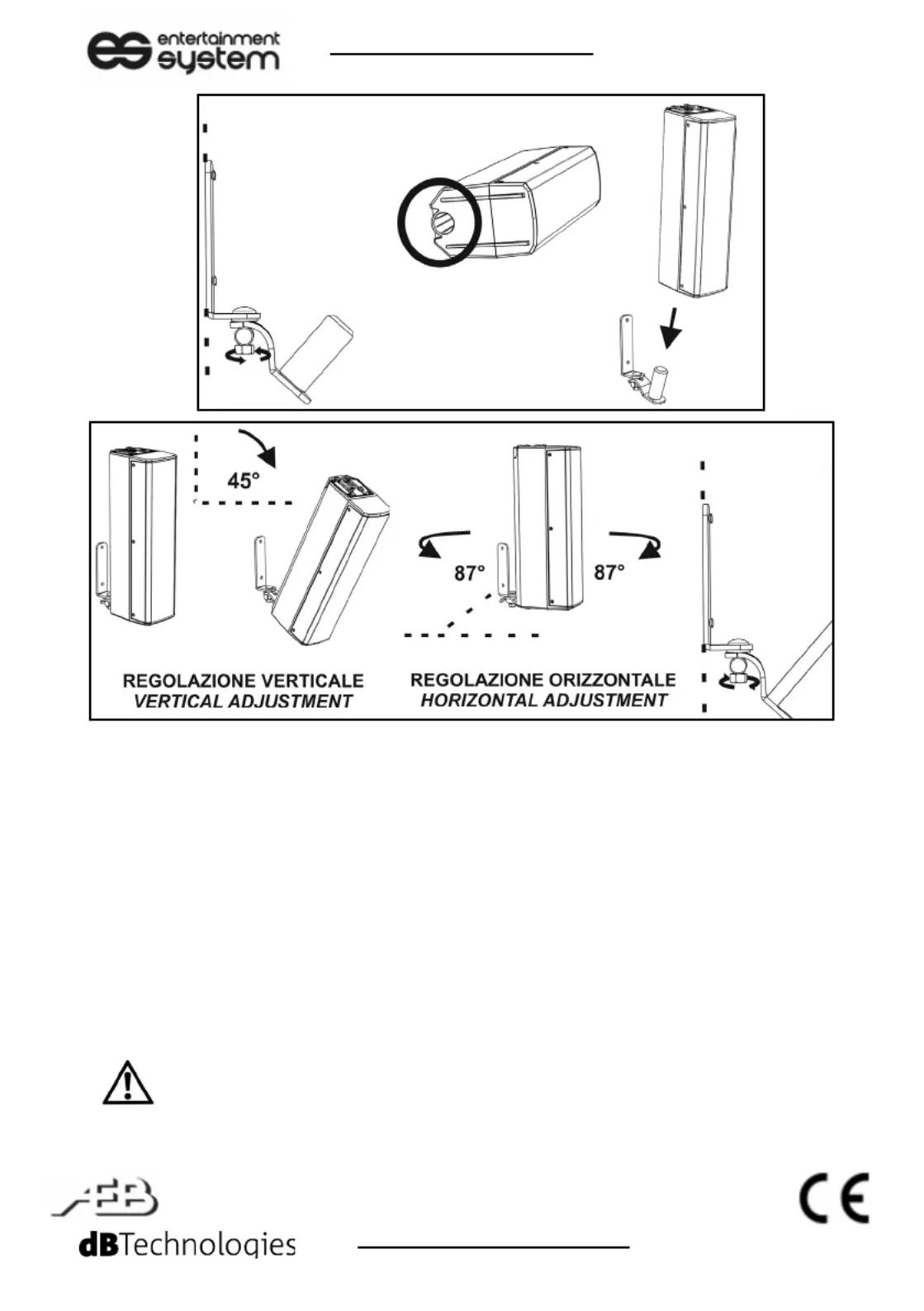

3 - Regolare il posizionamento in verticale (max 45° verso il basso) ed in orizzontale (max.

87° a destra e 87° a sinistra dell’asse del supporto). Stringere con una chiave (movimento

destrorso) il dado di serraggio per bloccare l’installazione.

Adjust the position vertically (max 45° downward) and horizzontally (max. 87° at the

right of the support axis, 87° at the left of it). Screw the fastening nut [C] with a wrench

(right-handed movement) to block the installation.

4 - Procedere con il cablaggio di ES-TOP.

Connect ES-TOP with the related cable.

Features, specication and appearance of products are subject to change without notice. dBTechnologies reserves the

right to make changes or improvements in design or mafacturing without assuming any obligation to change or

improve products previously manufactured.

ATTENZIONE: Al ne dell’utilizzo in sicurezza dell’accessorio, vericarne periodicamente funzionalità e

integrità prima dell’utilizzo.

WARNING: Check periodically the integrity and functionality of this optional equipment before the use, for

a safe installation.

A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA)

Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com
