Digi-Pas DWL-680Pro Bruksanvisning

Läs gratis den bruksanvisning för Digi-Pas DWL-680Pro (2 sidor) i kategorin Inte kategoriserad. Guiden har ansetts hjälpsam av 15 personer och har ett genomsnittsbetyg på 3.7 stjärnor baserat på 8 recensioner. Har du en fråga om Digi-Pas DWL-680Pro eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Sida 1/2
Hergestellt von
JSB TECH Pte Ltd
Email: info@digipas.de
www.digipas.de
Schalten Sie das Gerät aus. Halten Sie den AN/AUS-Knopf gedrückt
und drücken Sie dann gleichzeitig den Knopf für den abweichenden
Nullpunkt. Lassen Sie die Knöpfe wieder los, damit auf dem Display
aufblinkt.CAL1
Platzieren Sie das Gerät auf einer flachen und sauberen Oberfläche.
Countdown erscheinen. Warten Sie, bis dieser bei angelangt ist und 0
anzeigt.CAL2
Drehen Sie das Gerät (180°) parallel zur Oberfläche und drücken Sie
wieder den -Knopf. Auf dem Display wird ein Countdown MODE
erscheinen. Warten Sie, bis dieser bei angelangt ist und 0 CAL3
anzeigt.
Platzieren Sie das Gerät vertikal (-90°) auf der rechten Seite einer
ebenen Fläche und drücken Sie wieder den -Knopf. Auf dem MODE
Display wird ein Countdown erscheinen. Warten Sie, bis dieser bei 0
angelangt ist und anzeigt.CAL4
Platzieren Sie das Gerät vertikal auf der rechten Seite einer ebenen
Fläche mit der Geräterückseite in Richtung des Benutzers und drücken
Sie wieder den -Knopf. Auf dem Display wird ein Countdown MODE
erscheinen. Warten Sie, bis dieser bei angelangt ist.0
Kalibrierung abgeschlossen.
1.
2. a
b
c
d
3.
Anleitung zur Kalibrierung
HINWEIS:
Stellen Sie sicher, dass das Gerät während der
Kalibrierung stillsteht.
Vertrieb durch:
JIM-2-00082-99-003
ACHTUNG
Geräte von Digi-Pas werden in der Fabrik auf die maximale
Genauigkeit kalibriert. Der Benutzer kann bei Bedarf nachkalibrieren.
Eine Videoanleitung zur Kalibrierung des Geräts finden Sie auf
unserer Website www.digipas.de
®
Produkt aus Singapur

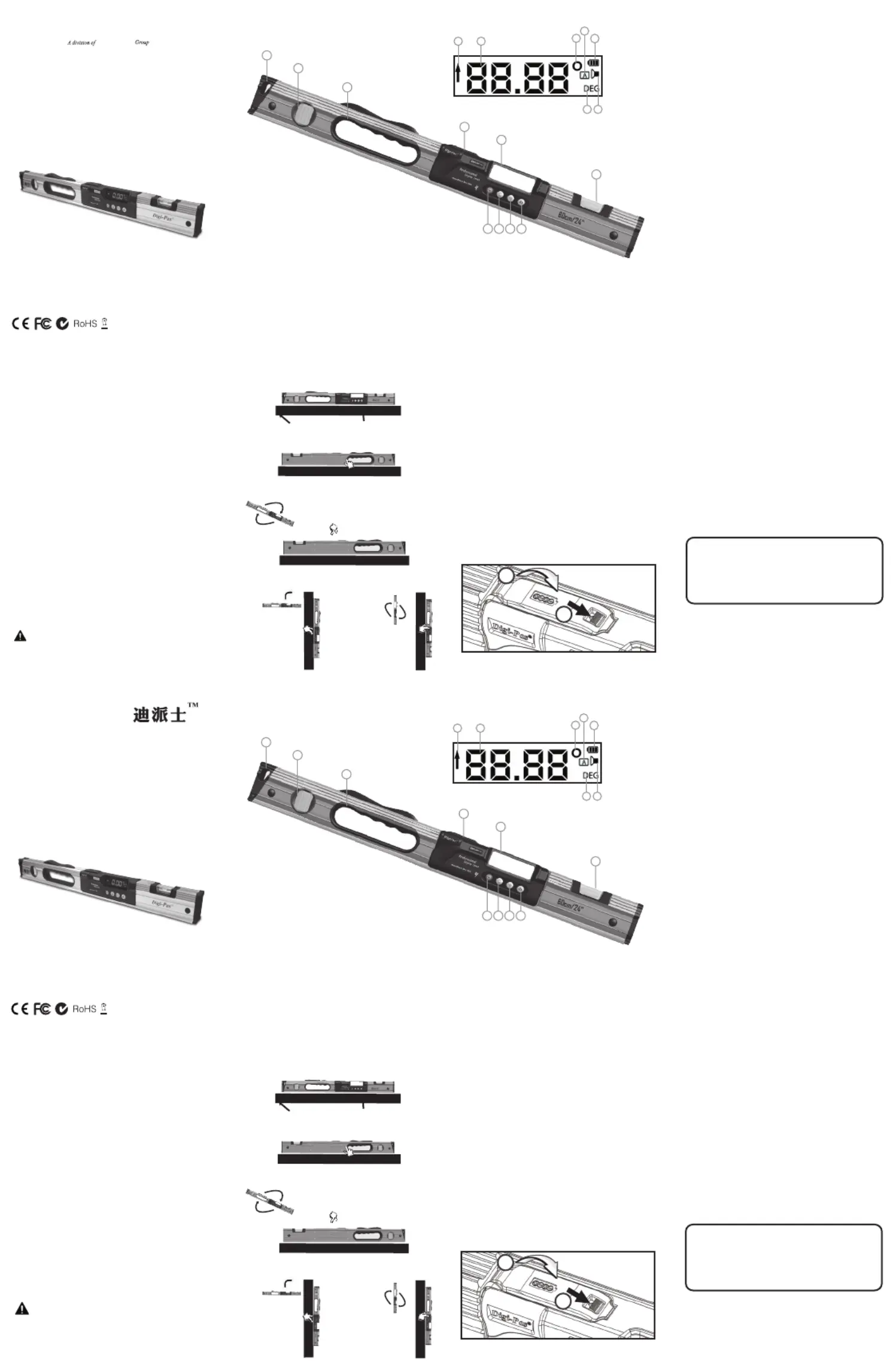

Geräteübersicht
Für Digi-Pas® Digitale Wasserwaagen gilt eine Herstellergarantie von 1
(einem) Jahr, beginnend mit dem Versanddatum. Der Hersteller JSB
Tech garantiert, dass das Produkt frei von Materialfehlern und
Verarbeitungsfehlern an den Erstkäufer verkauft wird. Wurde das
Produkt in einem Mitgliedsstaat der Europäischen Union gekauft, gilt
vorrangig die Gewährleistung (Mängelhaftung). Die gesetzliche
Gewährleistung wird durch die Herstellergarantie in keiner Weise
eingeschränkt. Die Herstellergarantie gilt nicht bei Defekten, die durch
falschen Gebrauch, falsche Handhabung oder unsachgemäße
Verwendung verursacht wurden, sowie durch Fremdsoftware,
Anschluss an ungeeignete Schnittstellen oder Anschlüsse, durch
unberechtigte Modifikationen oder bei Gebrauch des Geräts außerhalb
der angegebenen empfohlenen Betriebsspezifikationen. JSB Tech
garantiert nicht den unterbrechungsfreien oder fehlerfreien Betrieb der
Gerätesoftware oder der Firmware. Die Herstellergarantie umfasst
lediglich die Nachbesserung einzelner oder aller Teile des gekauften
Geräts und weder Hersteller noch Händler sind verantwortlich für Verlust
oder störungsbedingte Wartezeit von verwendeten Geräten, sowie für
versehentlich oder beabsichtigt verursachte Schäden. Es werden keine
weiteren Garantien ausgesprochen oder angedeutet. JSB Tech
garantiert nicht die Gebrauchstauglichkeit und Eignung für einen
spezifischen Verwendungszweck.
Garantie
Hochleistung
DIGITALE WASSERWAAGE
BEDIENUNGSANLEITUNG
DWL-280 ( Auflösung 0.05° )
DWL-200 ( Auflösung 0.1° )
Diese Bedienungsanleitung wurde platzsparend gedruckt, um die
Umwelt zu schonen. Die Anleitung finden Sie auch auf:
http://www.digipas.de/unterstützung/kataloge-und-betriebsanleitungen/
678
9
4
5
10
2
1
3
11 12
13
14
15
1716
1. Gummikappe
2. Vertikale Libelle
3. Griff
4. Batteriefach (4 x AAA)
5. OLED display
6. An-/Ausknopf
7. HOLD-Knopf
8. MODE-Knopf - °(Grad, mm/m, in/ft, Prozent)
9. Knopf für abweichenden Nullpunkt
10. Horizontale Libelle
11. Pfeil zur Richtungsanzeige
12. Messwert
13. Anzeige Messeinheit
14. Anzeige abweichender Nullpunkt
15. Batterieanzeige
16. Modianzeige
17. Tonanzeige
Features :
PrDrücken Sie den Knopf . abweichender Nullpunkt
Auf dem Display erscheint die Aufforderung press
mode to start alternate zero. Drücken Sie den
MODE-Knopf, damit das Symbol für den
abweichenden Nullpunkt neben dem Messwert
erscheint.
- Sie können jeden beliebigen Winkel auf 0° stellen.
Modi-Funktion:
Drücken Sie den -Knopf, um zwischen Grad, MODE
mm/m, in/ft und Prozent zu wechseln.
HOLD-Knopf gedrückt halten und den MODE-Knopf
drücken, um in das Einstellungsmenü zu gelangen.
Abweichender Nullpunkt:
Einstellungsmenü:
An- und Ausschalten:
Den -Knopf gedrückt halten, um die AN/AUS
Wasserwaage anzuschalten. Erneut gedrückt halten,
um sie auszuschalten. Wird das Gerät nicht verwendet
schaltet es sich nach 3 Minuten selbst ab.
Hold-Funktion:
Drücken Sie den -Knopf, um den angezeigten HOLD
Messwert zu halten. Nochmals drücken, um die
Messung fortzusetzen.
Technische Spezifikationen
Größe : 600 x 30 x 60
Gewicht : 850 Gram
Betriebstemperatur : -20°C ~ +60°C
Aufbewahrungstemperatur : --30°C ~ +70°C
Batterie : 4 x AAA 1.5V
Batteriefach
Drücken Sie das Batteriefach heru er und halten Sie es in dieser Position. Schieben Sie dann nt
den Sicherheitsverschluss wie auf dem Bild angezeigt mit dem Finger zur Seite, bis Sie ein leises
Klicken hören.
1
2
Reinigung
Halten Sie die Wasserwaage trocken und sauber.
Entfernen Sie Feuchtigkeit oder Schmutz mit einem
weichen, trockenen Tuch.
Verwenden Sie zur Reinigung der Wasserwaage keine
Chemikalien, Reinigungsmittel oder Lösungsmittel.
Gerät nicht in Wasser eintauchen. Äußeres Abwischen
oder Reinigen ist ausreichend.
Digi-Pas
®
Eine Abteilung der Unternehmensgruppe
DIGIPAS
Manufactured by
JSB TECH Pte Ltd
Email: info@digipas.com
www.digipas.com
Warranty
Distributed by :
JIM-2-00082-99-002
Product of Singapore

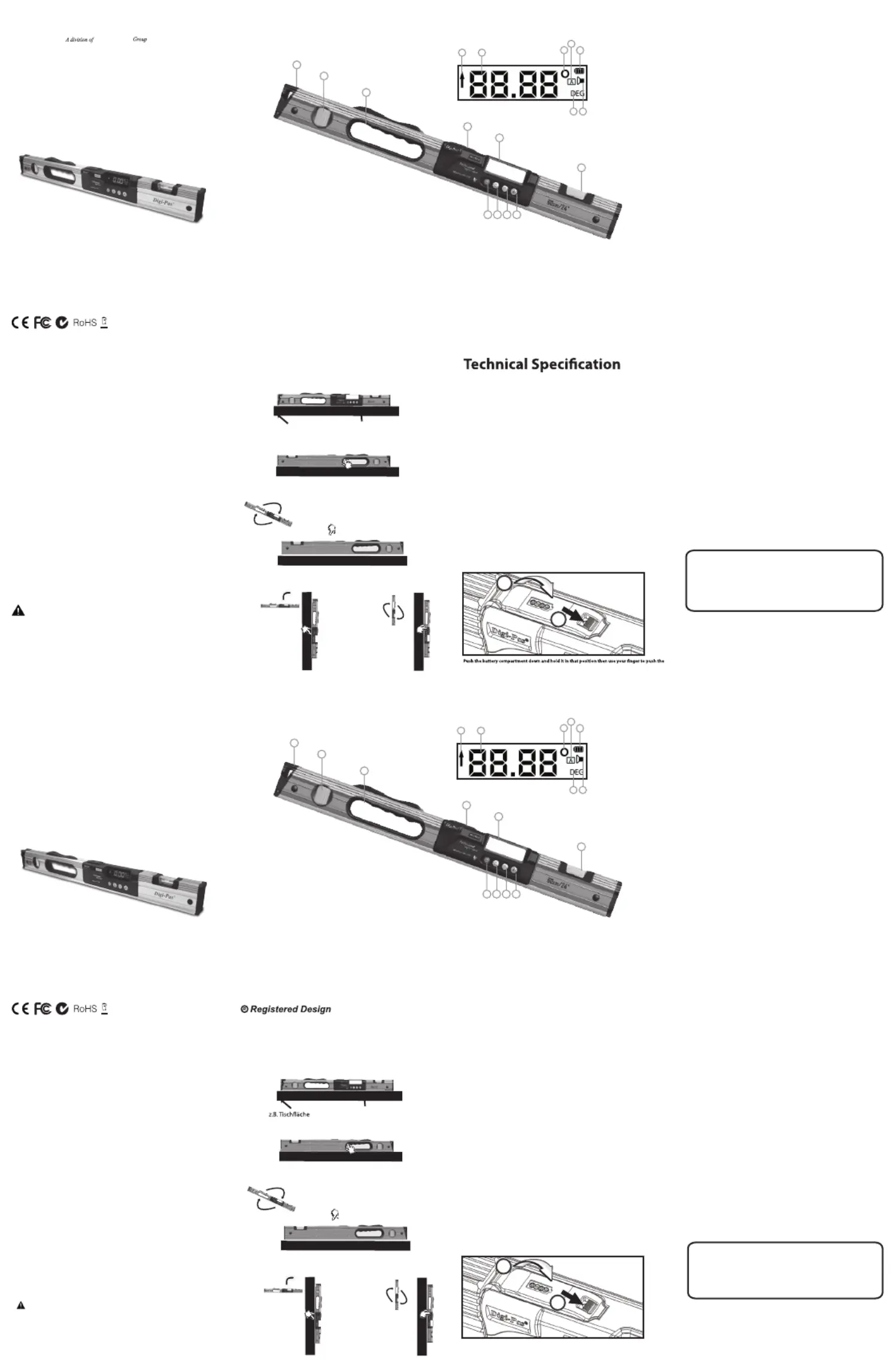

Device Overview
Digi-Pas® Digital level is warranted to the original purchaser to be free
from defects in workmanship and material. JSB Tech will, at its option,
repair or replace any detective part which may malfunction under
normal and proper use within a warranty period of 1 (one) year from
the date of shipment. This one year warranty clause is NOT applicable
to European Union (EU) member states. Purchases made in EU
member states will be covered by the existing consumer laws across
the European Union, which provide statutory warranty rights in
addition to the coverage of one year warranty period. The foregoing
warranty shall not apply to defects resulting from misuse, abuse or
transfer by the Buyer, Buyer-supplied software or interfacing,
unauthorized modification or operation outside of environmental
specifications for the product. JSB Tech does not warrant that the
operation of the instrument software, or firmware, will be uninterrupted
or error free.
The exclusive remedy under any and all warrants and guarantees,
expressed herein, and we shall not be liable for damages from loss or
delay of equipments uses, consequential, or incidental damage. No
other warranty is expressed or implied. JSB Tech specifically disclaims
the implied warranties of merchantability and fitness for a particular
purpose.
Waterproof Heavy Duty
DIGITAL LEVEL
USER MANUAL
DWL-680Pro (0.05° Resolution)
This user manual is printed in small font size for paper saving
purpose to protect the environment. Softcopy is available at
http://www.digipas.com/catalog-manual.
ⓇRegisteredDesign
6789
4
5
10
2
1
3
11 12
13
14
15
1716
1. Rubber protector
2. Vertical spirit vial
3. Hand grip
4. Battery compartment (4xAAA)
5. OLED display
6. ON/OFF button
7. HOLD button
8. MODE button - °(Degree), mm/M, In/Ft & %slope
9. Alternate Zero Button
10. Horizontal spirit vial
11. Level directional arrow indicator
12. Level Measurement value
13. Unit indicator
14. Alternate zero indicator
15. Battery indicator
16. Mode Indicators
17. Sound Indicators
Press the button and the Alternate Zero
display will show press mode to start alternate
zero. Press button and the alternate Mode
zero icon will appear next to the measurement.
- set any angle to 0° as a reference.
Mode Function:
Press the button to switch between Mode
°(Degree), mm/M, In/Ft, & %slope measurement
Press the button and follow by Hold Mode
button to access the setting menu.
Alternate Zero Function:
Setting Menu:
Power on/off :
Press & hold the on/off button to turn on level. Press
& hold again to turn off. The device will auto turn off if
idle for 3 minutes.
Hold Function:
Press the button to freeze measurement Hold
value on the display. Press again to unfreeze.
Features
Calibration Instruction
Turn off the device, press & hold and Alternate Zero
ON/OFF buttons at the same time and release after a
few seconds. The screen will display flashing .CAL1
Place the device on a flat and clean surface, press
button once, the screen will display MODE
countdown, wait until screen countdown reach and 0
show .CAL2
Rotate the device (180°) parallel to the surface then
press button again, the screen will display MODE
countdown, wait until screen countdown reach and 0
show .CAL3
Position the device right side vertically (-90°) on a level
surface, press button again, the screen will MODE
display countdown, wait until screen countdown reach
and show .0 CAL4
Rotate the device 180° parallel vertically to the surface
(+90°) then press button again, the screen will MODE
display countdown, wait until screen countdown reach
.0
Calibration Done.
1.
2. a
b
c
d
3.
E.g. Table Surface
Press Mode button ONCE
Press Mode button ONCE
Press Mode
button ONCE
STEP 1
Press “ON/OFF” & “Alternate zero
buttons at the same time
STEP 2a.
b.
c. +90˚ d.
180˚
Press Mode
button ONCE
180˚
Caution
Digi-Pas device is calibrated in the factory for maximum
accuracy. User can re-calibrate when necessary.
Please refer to www.digipas.com for video demonstration
on how to calibrate the device.
®
Note: Ensure the device is kept still during calibration
• Keep the level dry and clean. Remove any moisture or dirt
with a soft, dry cloth.
Do not use harsh chemicals, strong detergents or cleaning
solvents to clean the level.
Do not submerge device in water while cleaning. Wiping or
cleaning on device surface is sucient
Cleaning
Dimension
Weight
Operating Temp
Storage Temp
Battery
:
:
:
:
:
600 x 30 x 60
850 Gram
-20°C ~ +60°C
-30°C ~ +70°C
4 x AAA 1.5V
Battery Compartment
tab lock to the side as shown till you hear a soft click.
1
2
Kalibrierung
Einmal MODE drücken
Einmal MODE drücken
Einmal MODE
drücken
SCHRITT 1
gleichzeitig drücken
SCHRITT 2a.
b.
c. +90˚ d.
180˚
Einmal MODE
drücken
180˚
Digi-Pas
®
DIGIPAS
ル製品ポー
製造元JSB TECH Pte. Ltd.
Email: info@digipas.co.jp
www.digipas.co.jp
品質保証
発売元 :
JIM-2-00082-99-003
Digi-Pas®デジル水平器は、材料および仕上がにおいてがない
を、最初の入者に保証する。JSBTECH( 当社)は、その自由裁以下
正常で切な使用環境の下で故した場合製品発日か
一年無償で修理及び交換すを保証するなお、の一年無償
保証は、EU合各国は該当しないEU合各国の入者は、一年無償
付加した法定保証の権 与える、既存のEU合国の消費者法証を 利を
に基づ 保護されるもいて る。の保証は、買い手にる誤用、
用または用にて発生した欠買い手に給された
エアまたは接続機器、その製品の環境仕様外で不正な修 たは操作正ま
て発生した欠においてはされない。当社は、本ソウエ
たはフ アの操作が中断すなく行え器ま
らないを保証しない。に明示している、いかなる全ての保
証や補償下にある排他的救済及び当社は、機器使用の損失または
接的あるいは付的損害にお を負わないものいて る。他の保証
も、 たはず責を負わない。当社は、特に、商品性の示ま を問わ
保証や特 的への合性にお 放棄する。定目 いて
のユーザーマニアルは環境保護の視点から紙の使用量の少量化
を目的に 小さて印刷 電子媒体でのマニアル字を されてい
ご希望の方は、弊社URL へhttp://www.digipas.co.jp/catalogue.php
セスダウンロださい。
ⓇRegisteredDesign
Ⓡ本製品は登録意匠製品で
防水型
水準器
DWL - 680Pro (0.05° )分解能力
1716
製品本 概要体の
6
7
8
9
4
5
10
2
1
3
11 12
13 15
1716
1. バープロテター
2. 垂直気泡管
3. ハン
4. バッーコンパート 単四(4xAAA)
5. OLED表示画面
6. 源ス
7. HOLD ボタ
8. MODE ボタ 角度、%傾斜、 ° mm/MIn/Ft
9. ロボタ
10. 水平気泡管
11. 傾斜方向表示矢印
12. 水平測定値
13. 単位表示機能
14. ロ表示機能
15. バッー残量表示機能
16. モード表示機能
17. サウド表示機能
14
モード機能:
MODEボタ を押 (°) , , mm/M , In/Ft 角度 %傾斜
の測定単位の表示切 替を
の測定ポイトにおい ネーゼロボン
を押す参考値てのゼロ度を表示ます一度実
行される ゼロアコン(14.オ ネー
ゼロ表示機能)がスーンに表示されます実際の
角度表示に戻 は、再度 ネーすに ゼロボタンを
てオフ機能にます
ネー ン:
電源チ:
製品本体の電源をンにするには電源スッチボン
(ON/OFFボタン)を長押しま電源をフにするに
は、一度長押ます
ご注意3分以上グ状態が続いた場合、本体
は自動的にオフになます
ホード機能:
デレイの測定 静止表示するには、HOLDボ値を
タンを押ださい。静止表 解除するには、再度示を
HOLD ンを押ださい。
ーにセスすには、HOLDボタンを押し、
次にMODEボンを押ます
設定:
機能
校正手順
本体の電 「オ タネーゼロ」ボタ「ON/OFF」
ンを同時に数秒間押した後にボタンか 指を
する表示画面は「CAL1」と点滅表示されま
清潔で水平な場所に置き MODEボタンを1回押
する表示画面にカダウンが表示されま数字
が「0」にな「CAL2と表示さ 下さい。
水平面に対し平行のまま180度回転させ、体を MODEボタ
ンを1回押て下さい。表示画面にカダウンが表示さ
下さい。
ンを1回押て下さい。表示画面にカダウンが表示さ
れま数字が「0」にな「CAL4」表示されまで
下さい。
垂直面に対し平行のまま180度回転(+90度)させ、体を
MODEボタンを1回押て下さい。表示画面にカダウ
ンが表示されます。数字が「0」にな て下さい
校正はれで完了です
1.
2. a
b
c
d
3.
注意校正中は 動かさない て下さい。

注意
Digi-Pasは、の精度を確保するため、工場出荷時に校正 されていま
必要に応じてユーザは再校正すができます。装置の校正方 動画で法を
覧できます弊社のウブブサイトwww.digipas.co.jpを参照下さい。
®
校正図解
らな場所
「MODE」ボタンを1回押す
「MODE」ボタンを1回押す
「MODE」ボタ
を1回押す
ステップ1
「オルタネートゼロ」ボタ「ON/OFF」
ボタンを同時に押す
ステップ2a.
b.
c. +90˚ d.
180˚
「MODE」ボタ
を1回押す
180˚
技術仕様
外形寸法
重量
動作温度
貯蔵温度
:
:
:
:
:
600x30x60
850Gram
-20°C~+60°C
-30°C~+70°C
4xAAA(単四)
パー
ーニ
らかい乾いた布で水分や汚 いてださい。常に乾れを取
ている状 ださい。態を
水準器に薬品や洗剤、溶剤を使用て掃しないでださい
お手入れのは、装置を水の中に入れないださい乾燥
た布で拭き取る程度で十分です
ンパーの上 じ下方向にし、そのまの位置を蓋を
ったまま指でカチ音がすで図のよブロライせま
1
2
Digi-Pas
®
DIGIPAS
ル製品ポー
制造商 JSB TECH Pte. Ltd.
Email: info@digipaschina.com
www.digipaschina.com
声明
発売元 :
JIM-2-00082-99-003
ⓇRegisteredDesign
DWL-680Pro (分辨率0.05°)
6
7
8
9
4
5
10
2
1
3
11 12
13 15
1716
14
校准说明
校准图
技术规格
外形寸法
重量
動作温度
貯蔵温度
:
:
:
:
:
600x30x60
850Gram
-20°C~+60°C
-30°C~+70°C
4xAAA(単四)
电池仓
1
2
此操作手册使用小号字体打印以节约用纸并减少对环境的影响。
请浏览 http://www.digipaschina.com/catalogue.php下载此
操作手册电子档。
Digi-PasDigi-Pas
®
                       集团
DIGIPAS
DWL680P o 的电源。如校准图步1所示,r
按 “置零” 按 “开/关” 按钮,直到屏幕
CAL1并烁时便
DWL680P o在平整的表面(比如面); 按下r
MODE按钮,屏幕显10、9、8、……0
将显CAL2并
将DWL680P o反180°后 按下MODE按钮, 屏幕r
将显时及CAL3并
将DWL680P o垂置(即 +90°), 按下MODE按r
钮,屏幕将显时及CAL4并
将DWL680P o反置(-90°), 按下MODE按r
钮,屏幕将显时。
校准完成。屏幕显回到测模式。
1.
2. a
b
c
d
3.
注意:在校准时的倒计时过程中,请固定好产品切勿移动。
警告
Digi-Pas 在出厂时已校准,用户可根据需要自行校准。
请登陆 www. d aschina.com 查如何校准igip
录像。
放在 子平面
按下Mode
按下Mode
按下Mode
第一步
同时按 “置零” 按
“开/关” 按
第二步 a.
b.
c. +90˚ d.
180˚
按下Mode
180˚
保洁
保持水平仪和清洁用软布擦拭湿气及灰尘。
使用腐蚀化学品及刺激性清洁剂或溶液来清
洗水平仪。
请不要将水平仪浸泡在水里清洗,只需擦拭或清理其表面
就足够了。
如图所示,①按下电池仓盖并固定于该位置,然后用手
指将电池盖锁扣推向方向②,直到发出轻响。
Digi-Pas® 数水平仪,特明对原方在工和原
材料方是毫无瑕疵的。JSB 技将会对在正常操作
和使情况下一年内买之日起)对有任何有瑕疵
的部,进行维修或更换。但1年保修条款不适用
成员国。在欧成员国內采购的產了可享有我
司提供1年保修期之外也将之享受现行
保护法中所法定保修保修期。JSB
误用、滥用转让买家更换后产品不予以保证,
买方己提供的软件或接口、法修改、以及出使
条件围外产品同样不予保。JSB 技并不保
操作以及固件使用的性无差。我司具有
解释在此重申,我们对延期使用,以及接或
偶然损坏不负责任。此声明JSB适销性或
用途予以保
MODE 功能:
按MODE按以切换测单位到°(度)、斜%、
mm/M、in/Ft。
在任何时候置零以激活来将任意
为0°作参一旦激活,相置零
符(备概14项)将会显在屏幕上。再
次按下“置零”按退能,以恢复正常
度测模式。
Alternate Zero (相对置零)功能:
开/关电源:
按开/关按2以开启水平仪。再次按以关
平仪。水平仪处于闲置状长达3分钟,水平仪将
动关
HOLD 功能:
按HOLD按以冻屏幕上数值。再次按下
HOLD按以恢复到正常度测模式。
按“置零”按以打开或关在0°和90°时的蜂鸣
声提。当蜂鸣器声提处于开启,蜂鸣声指标
备概17项)将会显在屏幕上。
开/关蜂鸣声提示:
1. 橡胶端盖
2. 垂水准泡
3. 手柄
4. 池仓4XAAA
5. OLED显
6. ON / OFF按
7. HOLD 按
8. MODE 按
9. Alt t o (相置零) erna e Zer
10. 横水准泡
11. 水平方向头指
12. 水平测
13. 单位指标
14. 置零指标
15. 电量指标
16. 测模式指标
17. 蜂鸣声指标
设备概述
产品功能
使用手册
防水工业型
数码水平仪

Produktspecifikationer

Varumärke: Digi-Pas
Kategori: Inte kategoriserad
Modell: DWL-680Pro

Behöver du hjälp?

Om du behöver hjälp med Digi-Pas DWL-680Pro ställ en fråga nedan och andra användare kommer att svara dig
