Sida 1/8

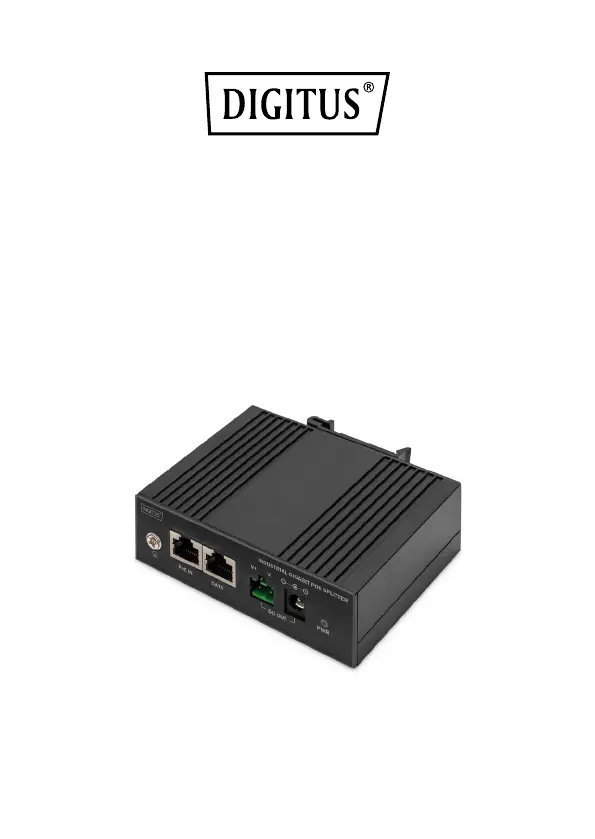

INDUSTRIAL Po E
SPLITTER, DIN RAIL, 60 W,
IEEE802.3at, af, bt
Quick Installation Guide
DN- 651140
2
1 Product Introduction
The DN-651140 PoE splitter splits the 48VDC over the RJ45
Ethernet cable into 12VDC power output. Supports PoE
applications in Gigabit Ethernet environment The modules s.
compliant with IEEE 802.3bt power classification and support
PSE Alternative A and Alternative B connections. Maximum
power output can reach 51W. 36Vdc to 57Vdc and less external
components needed one output decoupling capacitor.
2 Features
• Complies with IEEE802.3af, IEEE802.3at, IEEE802.3bt
• Support PoE applications in Gigabit Ethernet environments
• Auto-Sensing Algorithm enables taking power from
IEEE802.3at PSE.
• Splits the 48VDC power over RJ45 Ethernet cable into
different DC output.
• Support wide input voltage range 36Vdc to 57Vdc.
• Maximum power output up to 51W
• Output 12VDC/4.25A
• Thermal cut off.
• Short circuit protection
• High efficiency DC/DC converter
• LED indicators for power input indication
• DIN- Rail installation
3
3 Package Contents
• 1x PoE Splitter
• 1x User Guide
• 1x DC- DC Power Cable
4 Hardware Specifications
Ports
1x 10/100/1000M RJ45 PoE Port
(DATA + POWER IN),
1x 10/100/1000M RJ45 LAN Port
(Only DATA),
1x Connector (DC OUT)
Network Media
10Mbps:
Cat 3,4,5 Unshielded Cable,
100Mbps:
Cat 5,5E Unshielded Cable,
1000Mbps:
Cat 5E, 6 Unshielded Cable
Network
Media(cable)
10BASE- T:
UTP category 3,4,5 cable (≤100m)
100BASE- TX:
UTP category 5 cable (≤100m)
1000BASE- T:
UTP category 5e cable (≤100m)
Pass Through Data
Rates
10/100/1000 Mbps
Standards
IEEE802.3, IEEE802.3u,
IEEE802.3az, IEEE802.3x,
IEEE802.3af, IEEE802.3at,
IEEE802.3bt
