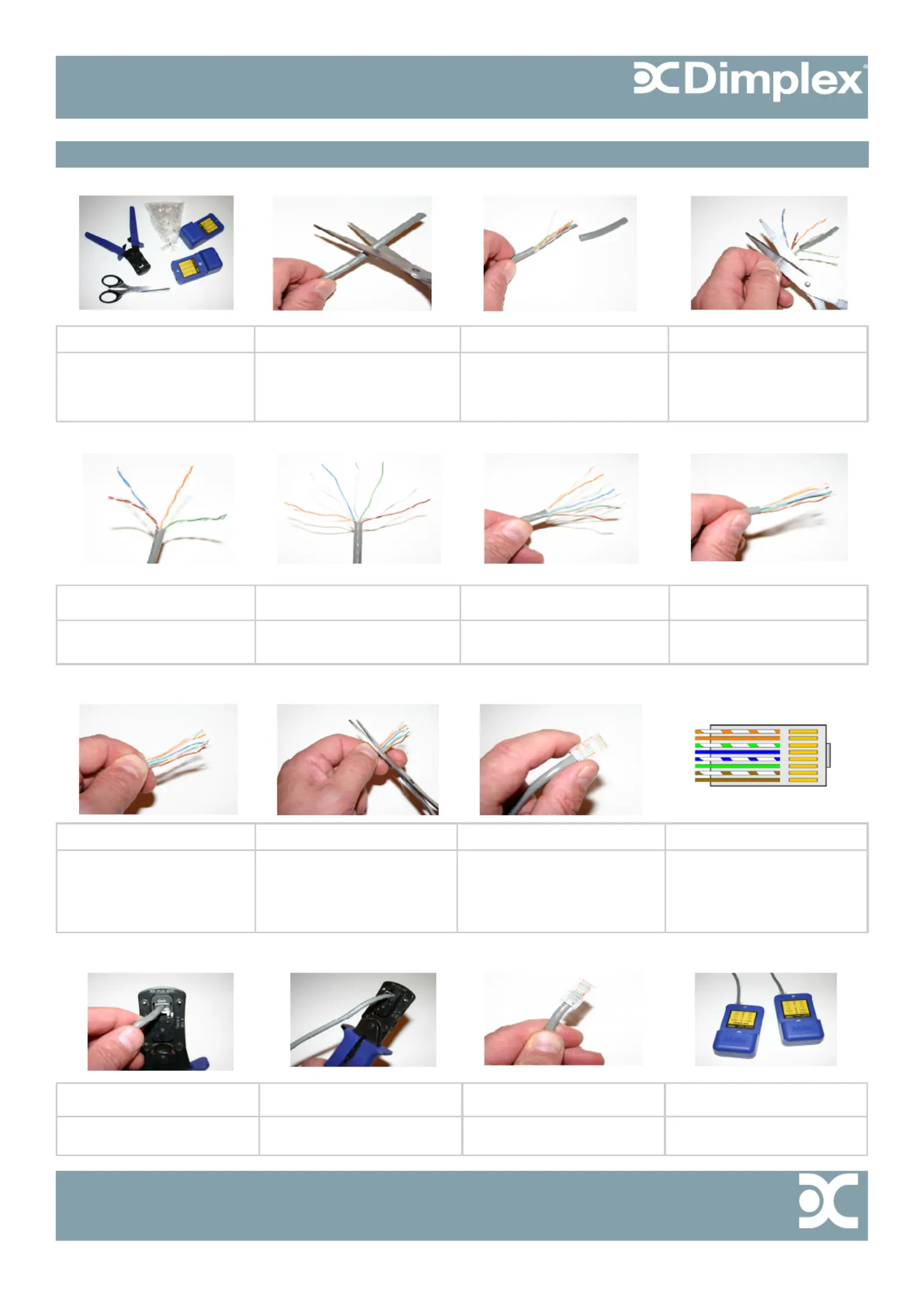

Commercial Products

Quick Start Guide

Patch Lead Construction

1. Tools 2. Remove outer sheath 3. Removing the sheath 4. Cut string

In addition to category 5e UTP

(unshielded twisted pair) cable

you will need, scissors, crimping

tool, RJ45 plugs and cable testers

Taking care not to cut the inner

cables remove a length of

insulating sheath

Discard the sheath to reveal the

four parts of the twisted cable within

Cut off the little length of string

that is inside the sheath

5. Separate pairs of wires 6. Separate wires 7. Straighten wires 8. Pull wires

Separate out the four pairs

of wires

Separate wires to ease crimping Straighten wires to aid wire colour

identification

Firmly pull the wires between

finger and thumb

9. Flatten wires 10. Trim wires 11. Fit RJ45 socket 12. Correct colours

With wires almost parallel, make

sure the correct colour order:

white/orange, orange, white/

green, blue, white/blue, green,

white/brown, brown

With flat and parallel cable wires in

the correct order, trim to leave

12mm protruding from the sheath

Push wires into the plug so they

reach in fully. Ensure enough

sheath is inside the plug so it will be

physically gripped when crimped

Check you have the correct colour

order before crimping. This colour

order is called 568B and is

common for CAT5 cable networks

13. Crimping Tool 14. Crimping 15. Finished Plug 16. Test

Place the plug into the tool so that

the sheath is also trapped

Firmly crimp the plug so all wires

and sheath are trapped

Visually inspect to ensure correct

colour sequence

Test the finished cable using a

suitable cable tester

Maximum total cable length 90m

This guide is for reference only
