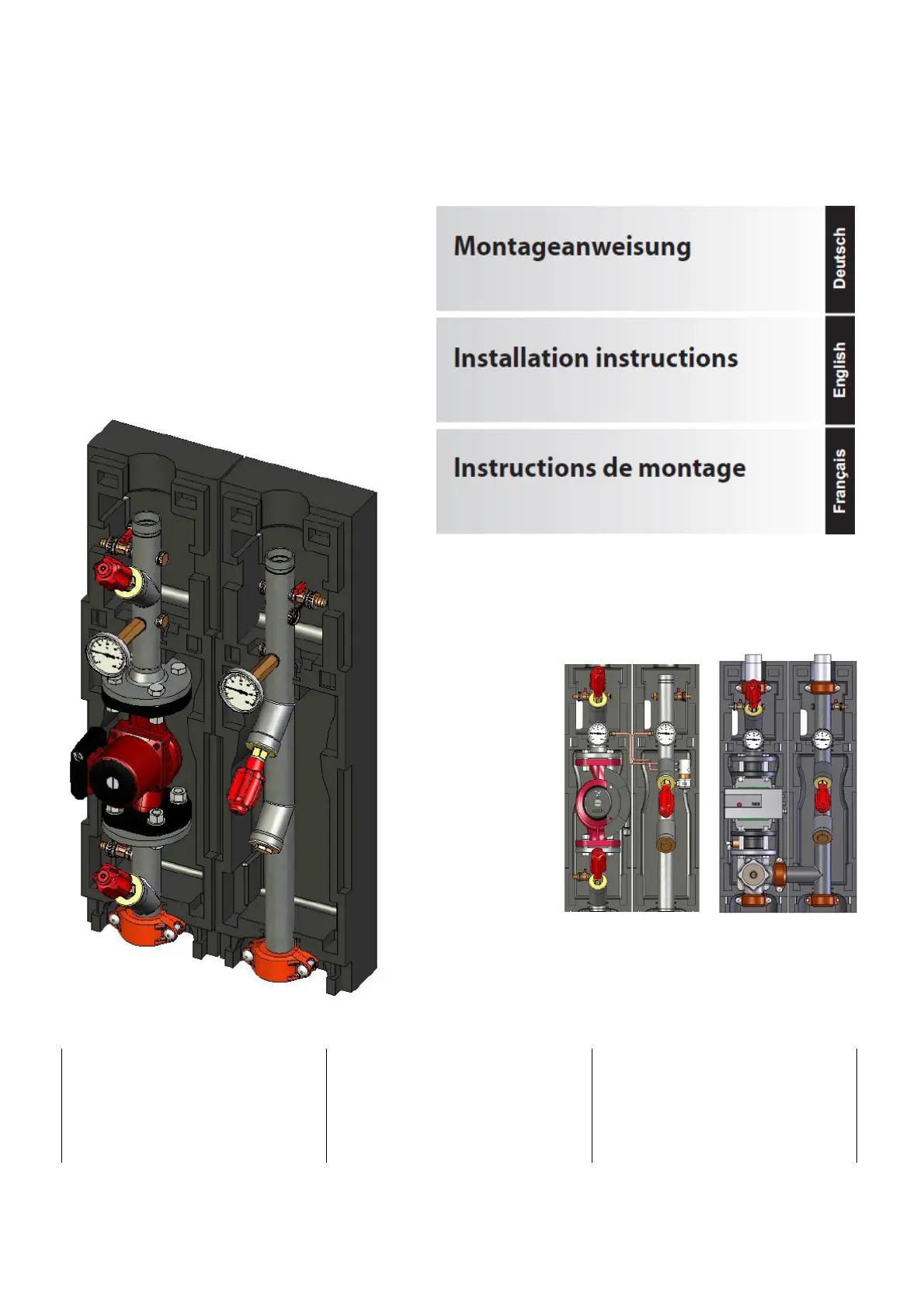

Sida 1/28

WWM 50

MMH 50

Gemischterund

ungemischterHeizkreis

DN 50 



Mixedand

directheatingcircuit

DN 50 

circuitdechauffage

melangeetdirect

DN 50 

Best.-Kennnz.: 24002.315

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 2 von 28 FD 9105

Inhaltsverzeichnis

1. Sicherheitshinweise………………………………………………………………………… 3

1.1 Vorschriften / Richtlinen………………………….………………………………………… 3

1.2 Vor Inbetriebnahme………………………………………………………………………….. 3

2. Beschreibung Victaulic……………………………………………………………………… 3

3.1 Pumpengruppe WWM 50……………………………………………….……………………. 4

3.2 Pumpengruppe MMH 50………………………………………………………………………5

4 Diagramme WWM 50 und MMH 50………………………………………………………... 6

5 Mischer für MMH 50………………………………………………………………………….. 8

6 Stellmotor……………………………………………………………………………..............10

7 Isolierung……………………………………………………………………………...............10

____________________________________________________________________________________

1. Sicherheitshinweise

Lesen Sie vor der Montage diese Anleitung sorgfältig durch. Die Montage und Erstinbetriebnahme der

Komplettstation darf nur von einer zugelassenen Fachfirma ausgeführt werden. Machen Sie sich vor

Arbeitsbeginn mit allen Teilen und deren Handhabung vertraut. Bitte befolgen Sie diese

Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen.

Der Installationsort muss frostsicher und gut zugänglich sein. Der Aufstellungsort / -raum hat den

regionalen und örtlichen brandschutztechnischen Anforderungen zu entsprechen.

1.1 . Vorschriften / Richtlinien

Beachten Sie die gültigen Unfallverhütungsvorschriften, Umweltvorschriften und gesetzlichen Regeln

für die Montage, Installation und den Betrieb. Des weiteren die einschlägigen Richtlinien der DIN, EN,

DVGW,VDI und VDE (inkl. Blitzschutz) sowie alle aktuellen relevanten länderspezifischen Normen,

Gesetze und Richtlinien.

1.2. Vor Inbetriebnahme

Ware auf Vollständigkeit prüfen, Transportschäden und andere Reklamationsgründe sofort schriftlich

festhalten und vor Montage unser Haus informieren!

Bei Zuwiderhandlung können entstehende Schäden oder Fehlfunktionen nicht im Rahmen der

Garantie- und Gewährleistungsansprüche geltend gemacht werden .

2. Beschreibung Victaulic

Die Verbindungstechnik von Victaulic ist ein seit langem bekanntes System, das bisher vorwiegend im

Anlagenbau eingesetzt wird. Es zeichnet sich durch seine schnelle und einfache Montage aus.

Nach der Montage greift die Victaulic Kupplung in

die im Rohr befindlichen Sicken. Die auf Druck

reagierende C-förmige Dichtung passt sich dem

standardroll- oder fräsgenutetem Rohr an. Alle

mitgelieferten Kupplungen enthalten eine für

Warmwasseranlagen (bis 110 °C)

zugelassene Dichtung.

Vor der Montage der Victaulic Kupplungen und

des Zubehörs immer die Montageanleitung lesen.

Das Montagehandbuch erhalten Sie bei Victaulic

oder finden Sie im Internet unter

www.victaulic.com.
