I

The video input for the multimedia system

must be enabled by the vehicle

manufacturer.

➤Connect socket4 with pin2. If the monitor does

not show an image, connect socket4 with pin3.

I

Der Videoeingang des Multimediasystems

muss durch den Fahrzeughersteller frei-

geschaltet sein.

➤Verbinden Sie Buchse4 mit Pin2. Falls der

Monitor kein Bild zeigt, verbinden Sie Buchse4

mit Pin3.

I

L'entrée vidéo du système multimédia doit

être activée par le constructeur du

véhicule.

➤Raccordez la douille4 à la broche2. Si le

moniteur n'affiche aucune image, raccordez la

douille4 à la broche3.

I

La entrada de vídeo del sistema multi-

media debe estar activada por parte del

fabricante del vehículo.

➤Conecte la clavija4con el pin2. Si el monitor no

muestra ninguna imagen, conecte la clavija4 con

el pin3.

I

A entrada de vídeo do sistema multimédia

tem de ser desbloqueada pelo fabricante

do veículo.

➤Ligue o conector fêmea4 ao pino2. Se o monitor

não apresentar uma imagem, ligue o conector

fêmea4 ao pino3.

I

L’ingresso video del sistema multimediale

deve essere abilitato dal produttore del

veicolo.

➤Collegare la presa4 al pin2. Se sul monitor non

viene visualizzata nessuna immagine, collegare la

presa4 al pin3.

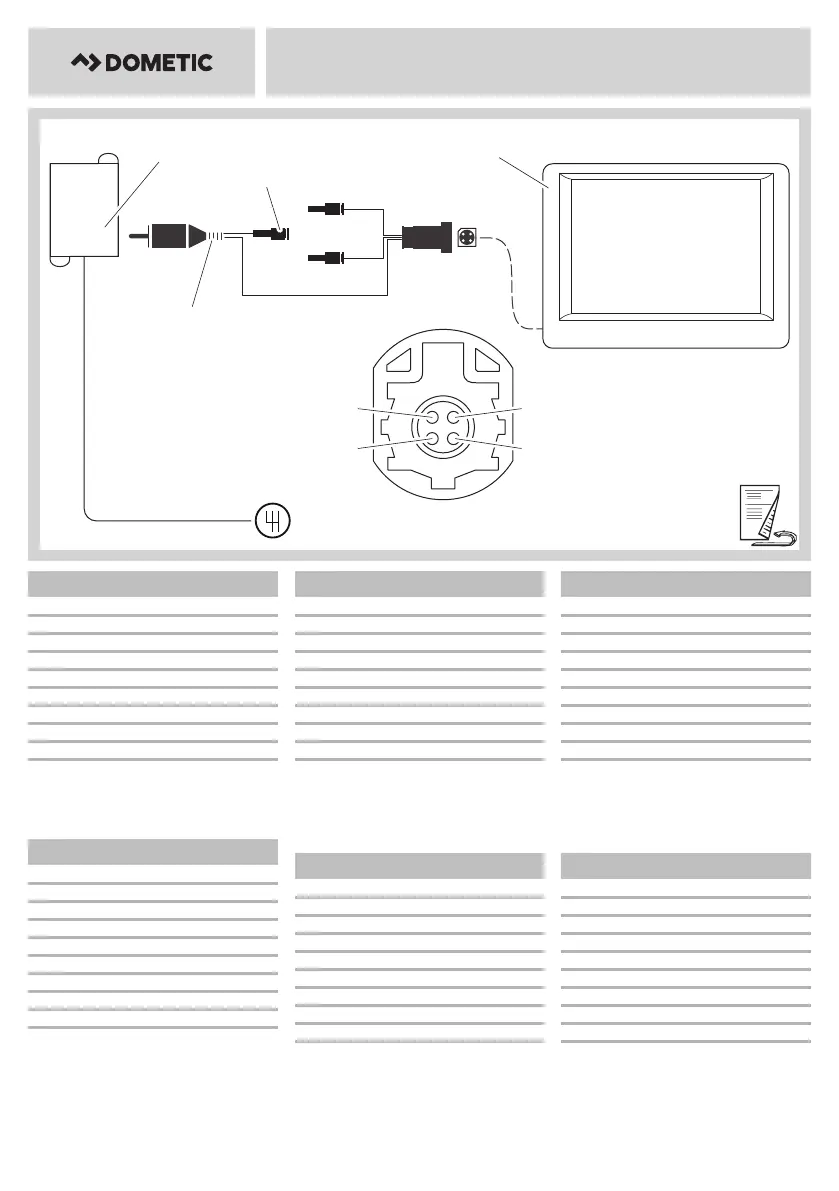

Pin 2

Pin 3

Pin 4

Pin 1

Pin 2

Pin 4

Pin 3

gn

1

3

4

2

gn

gn

bu

bu

og

R

351MA, 351MC,

351ME, 351MF

ENKey

bu = blue; gn = green; og=orange

1Control Box

2Monitor

3Adapter cable

4SocketVideo signal

Pin1Power supply (12 V)

Pin2Video signal

Pin3Ground

Pin4Video GND

DELegende

bu = blau; gn = grün; og = orange

1Schaltbox

2Monitor

3Adapterkabel

4Buchse Video-Signal

Pin 1Stromversorgung (12V)

Pin 2Video-Signal

Pin 3Masse

Pin 4Video-GND

FRLégende

bu = bleu; gn = vert; og=orange

1Boîte de commande

2Ecran

3Câble adaptateur

4DouilleSignal vidéo

Pin1Alimentation électrique (12V)

Pin2Signal vidéo

Pin3Masse

Pin4GND vidéo

ESLeyenda

bu = azul; gn = verde; og=naranja

1Caja de distribución

2Monitor

3Cable adaptador

4ClavijaSeñal de vídeo

Pin1Alimentación de corriente (12V)

Pin2Señal de vídeo

Pin3Masa

Pin4Video GND

PTLegenda

bu = azul; gn = verde; og=cordelaranja

1Caixa de distribuição

2Monitor

3Cabo adaptador

4FichaSinal de vídeo

Pin1Fonte de alimentação (12V)

Pin2Sinal de vídeo

Pin3Terra

Pin4GND Vídeo

ITLegenda

bu = blu; gn = verde; og=arancione

1Scatola di comando

2Monitor

3Cavo adattatore

4PresaSegnale video

Pin1Alimentazione elettrica (12V)

Pin2Segnale video

Pin3A massa

Pin4GND video
