Sida 1/2
2-3/4"
(70mm)
7/8"
(22mm)
1-1/4"
(31mm)
1-3/16"
(30mm)
3-11/16"
(93mm)
1-1/4"
(32mm)
Connect to
appropriate
DC voltage
N/C
C
N/O
(See wiring diagram)
N/O
C
N/C
Door Monitor
Switch
Locking Pin
Monitor Switch
Fail Locked Fail Unlocked

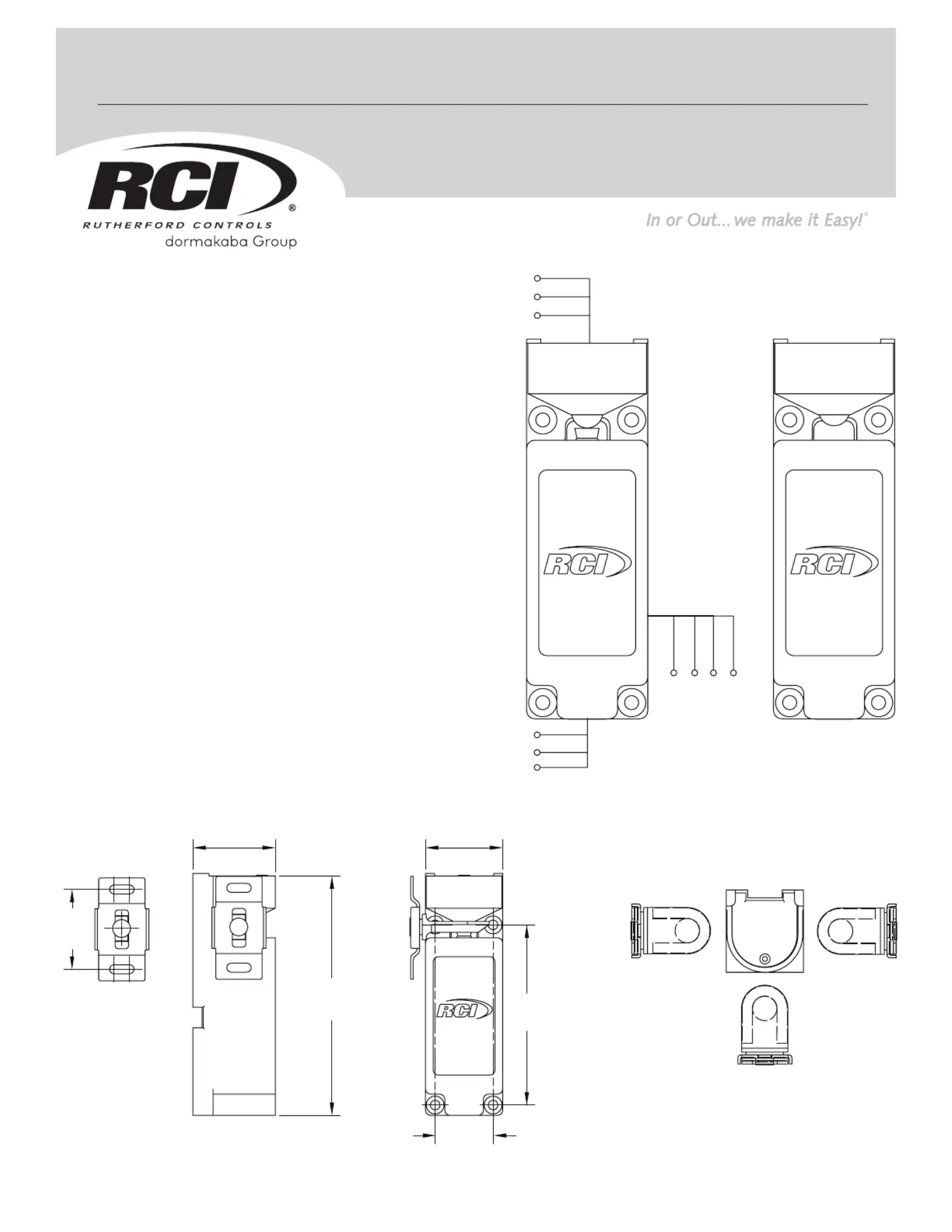

I N S T A L L A T I O N 12/24VDC 3513-DM
Dual Monitor Cabinet Lock
IS3513-DM PCN16045
R01/17TG
Instructions For Lock Mode Change
Overall and Mounting Dimensions
1. Remove the 2 screws on the bottom.
2. Remove base plate and solenoid.
3. Turn assembly 180º and install into
housing.
NOTE: Care should be taken to
prevent damage to switch lever.
4. Insert the two screws.
© 2017 RUTHERFORD CONTROLS INT’L | dormakaba roup G
WWW.RUTHERFORDCONTROLS.COM • PHONE: 1.800.265.6630 • FAX: 1.800.482.9795 • E-MAIL: SALES@RUTHERFORDCONTROLS.COM
NO
NC
C
GREEN
YELLOW
BLACK
125VAC; 3A / 30VDC; 2A
NO
NC
C
ORANGE
BLUE
BLACK
3513-DM Installation Instructions (Continued)
3/8" (10mm)
11/16" (17mm)
3/8" (10mm)
1-3/16" (30mm)
11/16" (18mm)
Installation Dimensions
Swinging Cabinet Door
Sliding Cabinet Door
Locking Pin Monitor Switch Wiring Diagram
125VAC; 1A / 30VDC; 0.5A
Door Monitor Switch Wiring Diagram
Cabinet Lock Dual Voltage Wiring Diagram
12VDC (200mA)
RED
BLUE
YELLOW
BLACK
12VDC
GND
Cabinet Lock Dual Voltage Wiring Diagram
24VDC (100mA)
RED
BLUE
YELLOW
BLACK
24VDC
GND
NO
NC
C
YELLOW
GREEN
BLACK
Fail Unlocked Fail Locked
Install rubber pad in between the mounting
surface and catch to secure catch position
Rubber pad
© 2017 RUTHERFORD CONTROLS INT’L | dormakaba roup G
WWW.RUTHERFORDCONTROLS.COM • PHONE: 1.800.265.6630 • FAX: 1.800.482.9795 • E-MAIL: SALES@RUTHERFORDCONTROLS.COM
