Sida 1/2

Performances testées selon la norme Parafoudre CEI 61 643-1 (classe III) sur

une onde 5/20 µs :

Performances tested according to IEC 61643-1 (class III) standard on

5/20 µs wave :

Caractéristique /

Characteristics

Protection Box 5

Performances (protection secteur / AC protection):

Uoc 6.6 kV

Up 1.5 kV

In 2.5 kA

Imax 5 kA

Isolement diélectrique / Dielectric isolation

AC / Ground 2500 Vac, 50Hz

AC / Tel 3000 Vac, 50Hz

AC / TV 3000 Vac, 50Hz

AC+Ground / Screw 4000 Vac, 50Hz

Tel / Ground 1000 Vac, 50Hz

TV / Ground 500 Vac, 50Hz

Tel / TV 1000 Vac, 50Hz

Surtension temporaire (TOV) / Temporary Overvoltage (TOV)

Uc 250 Vac

433 Vac

TOV 1450 Vac

Capacité de tenue aux chocs avals / Load-side surge withstand

capability

Uoc 6.6 kV

Up 1.5 kV

In 2.5 kA

Ce produit fournit une protection contre les surtensions dans les limites indiquées dans le tableau ci-

dessus.

Pour obtenir une protection de niveau supérieur, il est recommandé d'associer ce produit à une protection

parafoudre installée dans le tableau électrique.

This product is a surge-suppressor which provides surge-protection up to the level specified in the above

table.

In order to obtain a higher level of protection, it is advised to install in addition a surge protection in the

electrical panel

Français

A lire avant l’installation du produit.

Consignes de sécurité :

> Protection Box5 (5 prises) doit être utilisé à l’intérieur seulement.

> Domaine de températures : -15°C / +70°C

> Connecter impérativement Protection Box5 au réseau électrique à l’aide d’une

prise de courant 2 Pôles + terre de protection (2P+T).

> Installez Protection Box5 le plus près possible de vos équipements à protéger.

Voyants :

> Mise en marche : appuyez sur le bouton on/off.

> Voyant vert on/off : vos prises sont alimentées.

> Voyant vert protection ok : la protection surtension est active. Si ce voyant

s’éteint, la protection n’est plus assurée.

English

To read before installing the product.

Safety instructions:

> Protection Box5 (5 sockets) must be used indoors only.

> Temperature range: -15°C / +70°C

> Protection Box5 must be connected to the electrical network using a power

socket with 2 Poles + protective earth (2P+E).

> Install Protection Box5 as close as possible to the equipment that needs

protecting.

Indicator lights:

> Start: press the on/off button.

> Green on/off light: your sockets are supplied.

> Green protection ok light: surge protection is active. If this light goes off,

protection is no longer guaranteed.

Deutsch

Vor Installation bitte unbedingt lesen

Sicherheitshinweise :

> Protection Box5 (5 Steckdosen) ist nur für Einsatz im Innenbereich zugelassen.

> Temperaturbereich : -15°C / +70°C

> Protection Box darf nur an einer Schutzkontaktsteckdose

(2P + E) verwendet werden.

> Protection Box5 möglichst in der Nähe der zu schützenden Verbrauchern

installieren.

LED-Anzeigen :

> Einschalten : EIN/AUS-Schalter betätigen.

> Grüne LED on/off: die Steckdosen werden versorgt.

> Grüne LED protection OK: der Überspannungsschutz ist aktiv. Bei Erlöschen

der LED ist der Überspannungsschutz nicht mehr gesichert.

Modèle Protection Box 5 FR-B :

Le disjoncteur de protection surcharge déconnecte Protection Box en cas de

surcharge excessive en sortie. S’il est ouvert, vérifier l’absence de court-

circuit sur les prises de sortie. Vérifier la puissance totale absorbée par les

équipements. Délester Protection Box en déconnectant si possible les

appareils non prioritaires et réarmer le disjoncteur en enfonçant le bouton.

Italiano

Leggere attentamente le istruzioni prima

dell’installazione del prodotto.

Misure di sicurezza:

> Protection Box5 (5 prese) è esclusivamente destinato ad essere utilizzato

all’interno.

> Campo di temperature: -15°C / +70°C

> Collegare tassativamente Protection Box5 alla rete elettrica mediante una

presa di corrente 2 Poli + messa a terra di protezione (2P+T).

> Installare Protection Box5 il più vicino possibile alle apparecchiature da

proteggere.

Spie:

> Accensione: premere il pulsante on/off.

> Spia verde on/off: le prese sono alimentate.

> Spia verde Protection ok: la protezione di sovratensione è attiva. Se questa

spia si spegne, la protezione non è più garantita.

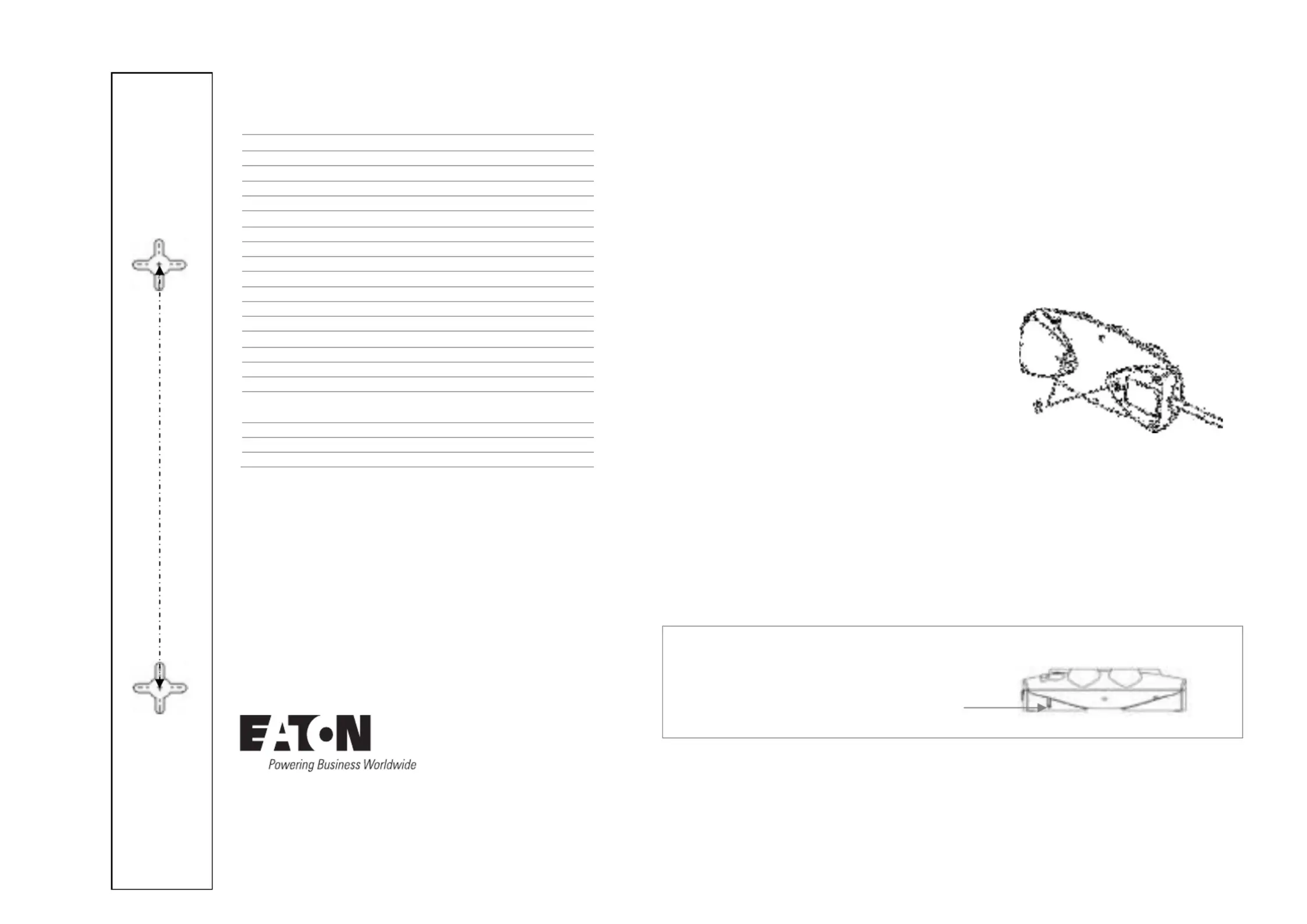

(6) Gabarit pour fixation murale / Wall mounting template / Bohrschablone für Wandmontage /

Dima di foratura per il montaggio murale/ Plantilla para fijación mural

9.6 cm

Protection Box 5 – 34007985XT-AE

Protection Box 5

Produktspecifikationer

Varumärke:	Eaton
Kategori:	Elskena
Modell:	Protection Box 5
Vikt:	646 g
Bredd:	110 mm
Djup:	245 mm
Höjd:	47.5 mm
LED-indikatorer:	Ja
Certifiering:	CE / EAC / CM
Antal RJ-11-portar:	1
Toppeffekt:	2500 W
Kabellängd:	1.5 m
Produktens färg:	Black, White
Antal USB-portar:	2
Växelström Frekvens:	50 - 60 hz
På / av-knapp:	Ja
Harmonized System (HS)-kod:	85364900
Antal uttag AC:	6 AC-utgångar
Svarstid (medel):	0.000001 ms
Energivärdering:	- J
AC försäljningsställen:	Typ F
Ingångsspänning (Volt):	220 - 250 V
Max elektrisk ström:	10 A
