EBERLE Easy 3PT Bruksanvisning
Läs gratis den bruksanvisning för EBERLE Easy 3PT (3 sidor) i kategorin Termostat. Guiden har ansetts hjälpsam av 9 personer och har ett genomsnittsbetyg på 4.7 stjärnor baserat på 5 recensioner. Har du en fråga om EBERLE Easy 3PT eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

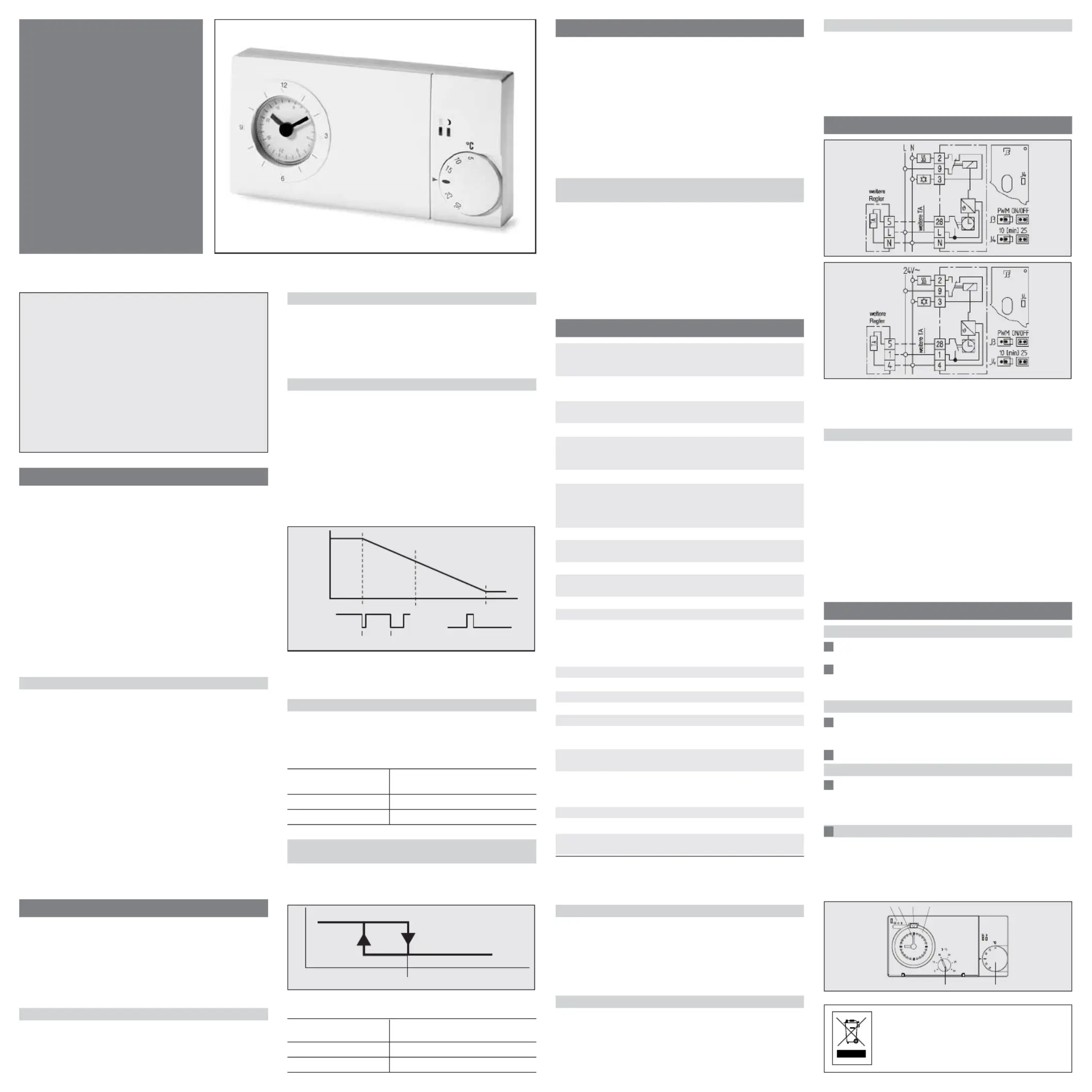

Sida 1/3
1. Anwendungsgebiete
Der elektronische Uhrenthermostat kann verwen-easy 3p
det werden zur Raumtemperaturregelung in Verbindung
mit:
•
Heizanlagen wie: Warmwasser-, Konvektor- oder Fuß -
boden heizung.
•
Elektrische Konvektor-, Decken- und Speicher heizung
•
Nachtstromspeicherheizung
•
Umwälzpumpen
•
Brennern und Boilern
•
Wärmepumpen usw.
•
Klimaanlagen (nur Kühlen)
ÈÜber den Schaltuhrausgang können weitere RTR
(Raumt emperaturregler mit TA-Eingang) gesteuert
werden.
Merkmale
•
einfachste Bedienung
•
Tagtemperatur und Absenktemperatur einstellbar
•
3 Betriebsarten für:
Èdauerhaft Tag-Temperatur (5…30°C)
Èdauerhaft Absenk-Temperatur (5…30°C)
ÈUhr-Betrieb
•
Signallampen zur Anzeige von:
ÈWärmeanforderung
ÈAbsenkbetrieb
•
Schaltuhrausgang (zur Temperaturabsenkung wei terer RTR)
•
wahlweise mit Tages- oder Wochenuhr
•
Ausgangssignal PWM oder 2-Punkt um schalt bar
•
Relaisausgang, 1 x Wechsler
•
aufklappbarer Deckel
•
neues Design
2. Funktionsbeschreibung
Der Uhrenthermostat regelt die Raumtemperatur.
Im Automatikbetrieb wird durch die eingebaute Schalt uhr,
zwischen Komfort- und Absenk tem pera tur, umgeschaltet.
Im Absenkbetrieb leuchtet die grüne Lampe.
Unterschreitet die Raumtemperatur den eingestellten
Wert, wird geheizt, die rote Lampe leuchtet.
Signallampen
Rot leuchtet, wenn der Regler Wärme anfordert.
Grün leuchtet, wenn der Absenkbetrieb aktiv ist.
Rot blinkend, Fehler; Betriebsspannug Aus- und wieder
einschalten
Temperaturabsenkung weiterer RTR
An den Schaltuhrausgang (Klemme 28) können Tem peratur -
ab senkeingänge weiterer RTR angeschlossen werden.
Diese RTR werden dann durch die Schaltuhr beeinflußt.
Die Stellung des Betriebsartenschalter s. 6.6 beeinflußt die-
sen Ausgang entsprechend.
Wärmeanforderung des Reglers bei PWM
Unterschreitet die Raumtemperatur den eingestellten
Wert, wird geheizt. Der Reglerausgang wird mit unter-
schiedlich langen Impulsen geschaltet (PWM). Die Länge
der Impulse ist abhängig von der Differenz zwischen ein-
gestellter zu tatsächlicher Raumtemperatur.
Die Summe der Zeiten von Impuls und Pause kann mit
Steckbrücke J4 auf 10 oder 25 min ein gestellt werden.
Bei großen Temperaturdifferenzen schaltet der Regler
dauer haft ein oder aus z. B. bei Übergang in die Tem pera -
tur absenkung. PWM sollte nur bei Strömen 10 A verwen-≤
det werden.
Bild 1: Verlauf der relativen Einschaltdauer
(Tastver hältnis) in Abhängigkeit von der Temperatur
Einstellung der Zykluszeit
Für träge Heizsysteme (z.B. Brenner steue rungen) emp-
fiehlt sich die lange Zykluszeit.
Für flinke Heizsysteme (z.B. Elektro-Direkt-Heizung) emp-
fiehlt sich die kurze Zykluszeit.
Steckbrücke J4 Zeit
(rechts oben)
doppelpolig gesteckt 25 min (Auslieferzustand)
einpolig gesteckt 10 min
Wärmeanforderung des Reglers
bei 2-Punkt-Regelung
Unterschreitet die Raumtemperatur die Solltemperatur,
schaltet der Ausgang ein, bei Überschreiten schaltet der
Ausgang aus.
Bild 2: 2-Punkt-Regelung
Steckbrücke J3 Regelverhalten
(rechts oben)
doppelpolig gesteckt 2-Punkt Regelung
einpolig gesteckt PWM (Auslieferzustand)
Soll-Temperatur
Temperatur
A
us
Ein
Hysterese
Ein
Aus
Temperatur
10/ 25 min
Sollwert
3. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
•
für die Bedienung leicht zugänglich ist.
•
frei von Vorhängen, Schränken, Regalen etc. ist
•
freie Luftzirkulation ermöglicht
•
frei von direkter Sonneneinstrahlung ist
•
frei von Zugluft ist (öffnen von Fenstern und Türen)
•
nicht direkt von der Wärmequelle beeinflußt wird
•
nicht an einer Außenwand liegt
•
ca. 1,5 m über dem Fußboden liegt.
Montage direkt auf UP-Dose, oder mit Adapter rahmen
ARA easy.
Elektrischer Anschluß
Achtung! Stromkreis spannungsfrei schalten
Anschluß in folgenden Schritten:
•
Abziehen des Temperatur-Einstellknopfes
•
Mit einem Schraubendreher den Befestigungs haken
nach außen drücken
•
Abnehmen des Gehäuseoberteils
•
Anschluß gemäß Schaltbild (siehe Gehäuseoberteil)
durchführen
•
Hinweise beachten
4. Technische Daten
Temperatur-Einstellbereich:
Komforttemperatur 5…30°C
Temperaturabsenkung 5…30°C
Regelverfahren Proportional-Regler (durch
PWM stetigähnlich s. Bild 1)
Zyklusdauer Umschaltbar ca. 10/25 min
(Summe von Ein- und Auszeit der PWM)
Proportionalband 1,5K
Hysterese ~0,5K ≤10A (s. Bild 2)
~2,5K, bei 16A
bei 2-Punkt Regelung über Brücke einstellbar
Ausgang Relais Wechsler potentialfrei*
Schaltstrom Schließer 10mA…16 A cos ϕ= 1
max. 4 A cos ϕ= 0,6
Öffner 10mA ...10A cos ϕ= 1
max 1,5 A cos ϕ= 0,6
Schaltspannung 24…250V AC
Schaltuhrausgang max 20 TA-Eingänge
230V: max 50mA, 24V: max 150 mA
Schalter Komfort / Automatik / Absenktemperatur
Anzeigelampe rot: Heizung EIN
grün: Absenkbetrieb
Temperaturfühler: intern
Bereichseinengung im Einstellknopf
Uhr: Ganggenauigkeit < 10 min/Jahr
Schaltzeiteinstellung alle 15 min bei Tagesuhr
alle 1h bei Wochenuhr
Gangreserve ca. 100h
Schutzart Gehäuse IP 30
Schutzklasse II (siehe Achtung)
Betriebstemperatur 0…40°C, ohne Betauung
Lagertemperatur –25…65°C
Verschmutzungsgrad 2
Bemessungs-
Stoßspannung 4 kV
Temperatur für die
Kugeldruckprüfung 75 ±2 °C
Spannung und Strom für
Zwecke der EMV-Störaus-
sendungsprüfungen 230 V, 0,1 A
Maße 160 x 80 x 36 mm
Gewicht ca. 220g
Energie-Klasse IV = 2%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
* Die potentialfreien Kontakte dieses netzbetriebenen Gerätes gewährleisten
eine mögliche Forderung nach Schutzklein spannung (sichere Trennung)
nicht.
Für Geräte mit 230 V Versorgungsspannung
Bestellbezeichnung easy 3 pt mit Tagesuhr
easy 3pw mit Wochenuhr
Artikel-Nr.: easy 3pt 5172703 51100
easy 3pw 5172704 51100
Versorgungsspannung 195…253V AC 50/60Hz
Verlustleistung < 1,5 W
Für Geräte mit 24 V Versorgungsspannung
Bestellbezeichnung easy 3pt/24 mit Tagesuhr
easy 3pw/24 mit Wochenuhr
Artikel-Nr.: easy 3pt/24 517 2703 21100
easy 3pw/24 5172704 21100
Versorgungsspannung 20…30V AC 50/60Hz
Verlustleistung < 1,5 W
Für Geräte mit Niederspannungsausgang
Bestellbezeichnung easy 3 pt mit Tagesuhr
easy 3pw mit Wochenuhr
Artikel-Nr.: easy 3pt 5172713 51 100
easy 3pw 5172714 51 100
Versorgungsspannung 195…253V AC 50/60Hz
Schaltstrom >1V; >1mA ... max 250V; 10A AC
Verlustleistung < 1,5 W
5. Schaltbild
Symbolerklärung
UHeizen PKühlen
TA Temperaturabsenkung weiterer Regler
Hinweise
Heizen-Anwendung
•
Stromlos geschlossener Stellantrieb (NC) an Klemme 2
anschließen
•
Stromlos offener Stellantrieb (NO) an Klemme 3 an-
schließen
Kühlen-Anwendung
•
Stromlos geschlossener Stellantrieb (NC) an Klemme 3
anschließen
•
Stromlos offener Stellantrieb (NO) an Klemme 2 ansch-
ließen
•
Damit die rote Lampe „Kühlung EIN“ anzeigt, müssenU
stromlos offene Stellantriebe (NO) an Klemme 2 ange-
schlossen werden.
6. Bedienung
Einstellung der Temperaturen
Komforttemperatur (Tagtemperatur)
Wird durch den außen sichtbaren Einstellknopf (1) festgelegt
.
Absenktemperatur (Nachttemperatur)
Wird durch den Einstellknopf (2) unter dem Deckel fest-
gelegt.
Einstellen der Uhrzeit
Durch Auflegen eines Fingers auf die Zeiger scheibe (3)
und Drehen in beliebiger Richtung, kann die Uhrzeit
eingestellt werden.
Der Pfeil (4) zeigt auf die Uhrzeit.
Einstellen der Schaltzeiten
Mit einem spitzen Gegenstand die Schalt reiter in die
gewünschte Position bringen.
Außen = Komforttemperatur
Innen = Absenktemperatur
Betriebsartenschalter (6)
ÉKomforttemperatur, dauerhaft
2Automatikbetrieb, zeitgesteuerte Umschaltung zwischen
Komfort- und Absenktemperatur
Absenktemperatur, dauerhaft
3
2
1
4
5
Ñ
6
21
21
21
21
1
4 5
0
0
0
0
3
3
3
3
6
6
6
6
9
9
9
9
12
12
12
12
15
15
15
15
18
18
18
18
36
2
U 468 931 002 915-11 쮕
Montage- und
Bedienungsanleitung
Elektronischer
Uhrenthermostat
easy 3p
Achtung!
Das Gerät darf nur durch einen Elektrofachmann geöffnet und
gemäß dem Schaltbild am Gerät bzw. dieser Anleitung installiert
werden. Dabei sind die be stehenden Sicherheitsvorschriften zu
beachten.
Um die Anforderungen der Schutzklasse II zu erreichen, müssen
entsprechende Installations maß nahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der
Regelung der Temperatur ausschließlich in trockenen und ge -
schlossenen Räumen, mit üblicher Umgebung. Dieses Gerät ent-
spricht der EN 60730, es arbeitet nach der Wirkungsweise 1C.
Dieses Produkt darf nicht über den
Hausmüll entsorgt werden. Bitte nur in spe-
ziellen Einrichtungen für Elektronikschrott
entsorgen. Erkundigen Sie sich bei den ört-
lichen Behörden zur Recycling Beratung.
