1. Funktion

a)Die Hygrostate der Typen HYG-E 6001, HYG-E

7001/7005, und HYG 4003 eignen sich für den

automa tischen Be trieb einer Be- oder Ent -

feuchtungs anlage.

b)Der HYG-E 7001/7005 ist eine Kombination

Hygrostat und Raumtemperaturregler für den

Einsatz in Schwimmbäder etc.

2. Elektrischer Anschluß

Schließen Sie alle Leitungen genau nach dem

Schaltbild im Gehäusedeckel an.

Diese Geräte dürfen nur durch einen Fachmann gemäß dem

Schaltbild im Gehäusedeckel installiert werden. Dabei sind die

bestehenden Sicherheitsvorschriften zu beachten.

Ö

w ird durch entsprechenden Einbau (nach VDE 0100) und

der Montage auf einen ebenen, nicht leitenden und nicht-

brennbaren Untergrund erfüllt.

Diese unabhängig montierbaren Geräte dienen zur Regelung

der Feuchte bzw. der Temperatur ausschließlich in trockenen

und geschlossenen Räumen mit üblicher Umgebung.

Außerdem sind sie gemäß VDE 0875 bzw EN 55014 funkent-

stört und arbeiten nach der Wirkungsweise 1C.

4. Technische Daten

Achtung: Über AC24V nur in trockenen Räumen! Räumen (max 95%, nicht kondensierend)!

Nicht geeignet z.B. für Gärschränke oder ähnliche Einrichtungen.

HYG-E 7001 HYG-E 7005HYG-E 6001HYG 4003

Hygrostat

Einstellbereich35–100% r.F.35–100% r.F.30–100% r.F.

bei HYG 7005 unter d. Deckel

Schaltdifferenzca. 4%ca. 4%ca. 5%

Betriebsspannung24…230V AC24…230V AC24…230V AC

Schaltstrom5 (0,2)A AC;5 (0,2)A AC;15 (2) A

55W DC55W DC

Kontakt1 Wechsler1 Wechsler1 Wechsler

Temperaturregler

Einstellbereich10–35°C––

Schalttemperatur-Differenzca. 0,6K––

BetriebsspannungAC 24/230V––

Schaltstrom Heizen10 (4) A––

Kühlen5 (2) A––

Kontakt1 Wechsler––

Thermische Rückführungserienmäßig––

SchalterNetz Ein/Aus––

HYG 7005 ohne Netzschalter

SchutzartIP 30IP 30IP 54

Umgebungstemperatur0…55°C0…55°C0…60°C

Kabellänge–––

Zulässige Luftgeschwindigkeit––8m/sec.

4. Specification

Attention: For more than AC 24V only in dry rooms (max. 95% without condensation).

Not suitable e.g. for brew cabinets or similar equipment

HYG-E 7001 HYG-E 7005HYG-E 6001HYG 4003

Hygrostat

Setting range35–100% r.F.35–100% r.F.30–100% r.F.

HYG 7005 below cover

Switching diff.approx. 4%approx. 4%approx. 5%

Operating voltage24…230V AC24…230V AC24…230V AC

Switching current5 (0,2)A AC;5 (0,2)A AC;15 (2) A

55W DC55W DC

Contact1 c/o1 c/o1 c/o

Thermostat

Setting range10–35°C––

Switching temp. diff.approx. 0,6K––

Operating voltageAC 24/230V––

Switching current heating10 (4) A––

cooling5 (2) A––

Contact1 c/o––

Thermal feedbackstandard––

Switch Mains ON/OFF––

HYG 7005 without mains switch

Degree of protectionIP 30IP 30IP 54

Ambient temperature0…55°C0…55°C0…60°C

Cable length–––

Admissible air speed––8m/sec.

3. Montage

HYG-E 7001/7005, HYG-E 6001

– Es ist darauf zu achten, daß die Geräte nicht

einer direkten Wassereinwirkung ausgesetzt

sind, z.B. Spritzwasser beim Schwimmbad usw.

– Der Hygrostat ist waagrecht, in Augenhöhe zu

montieren.

– Der Kabelaustritt aus der Wand ist bei den

Typen HYG-E7001/7005, HYG-E6001 un be -

dingt zu verputzen oder anderweitig, mit

Ausnahme von Silikon und silikonhaltigen

Materialien abzudichten.

HYG 4003

Der Hygrostat wird nach Möglichkeit im Abluft-

oder Umluftkanal vor dem Ventilator waagrecht

montiert. Max. zulässige Luft geschwin digkeit

8m/sec.

U 468931022899-1

쮕

Montage- und

Bedienungsanleitung

Hygrostate

1. Function

a)The HYG-E 6001, HYG-E 7001/7005 and HYG

4003 Hygro stats are suitable for the automatic

operation of a humidification and dehumidifica-

tion equipment.

b)The HYG-E 7001/7005 is a combination of a

hygrostat and a room temperature controller for

use in swimming-pool halls, etc.

2. Electric supply

Connect all lines exactly according to the wiring

diagram shown in the case cover.

These units must be mounted by an expert, according to the

wiring diagram inside the housing cover. The existing safety

regulations must be observed.

Ö

Will be met by corresponding installation (acc. to VDE

0100) and by fitting on smooth and non-conductive and

non-flammable surface.

These units which can be mounted independently are for con-

trolling of humidity or ambient temperature in dry and enclosed

rooms only with normal environment.

They have radio interference suppression in accordance with

VDE 0875 or EN 55014 and operate to efficiency 1C.

3. Installation

HYG-E 7001/7005, HYG-E 6001

– Make sure the units are not exposed to direct

water effects, such as water jets in pool halls.

– Install the hygrostat in a horizontal position, at

the eye level.

– Plaster the spot where the cable leaves the

wall or seal otherwise when using the types

HYG-E 7001/7005, HYG-E 6001. Do not use

silicone or silicone-containing materials.

HYG 4003

Install the hygrostat in the foul air or recircula-

tion duct after the fan, if possible. Max admis-

sible air speed: 8m/sec.



Installation and

Operating Instructions

Hygrostate

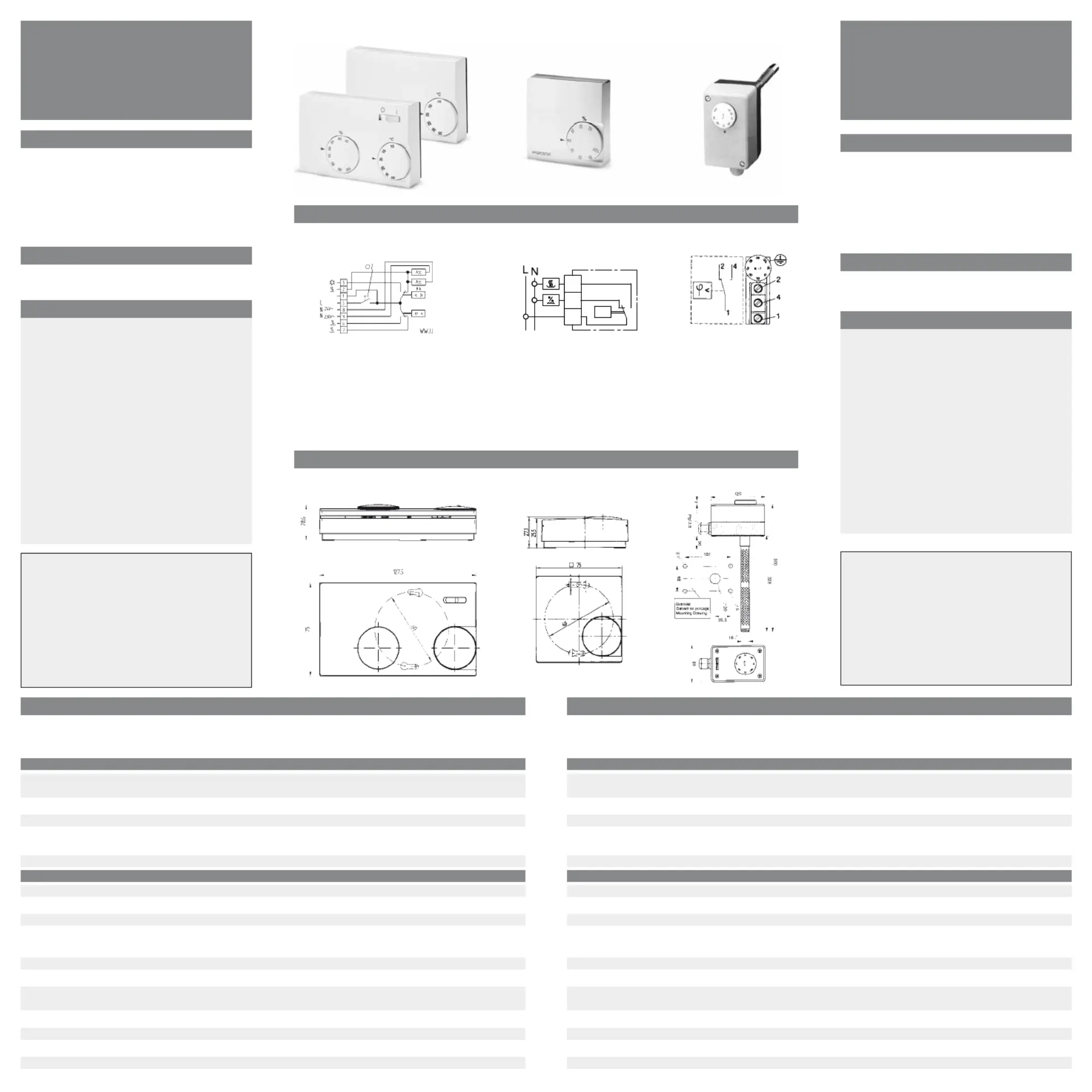

HYG-E 7001/7005HYG-E 6001HYG 4003

Schaltbild / Wiring Diagram

HYG-E 7001/7005HYG-E 6001HYG 4003

Maße / Dimensions

HYG-E 7001/7005HYG-E 6001HYG 4003

Klemme 1–4Befeuchten

Klemme 1–2Entfeuchten

terminal 1–4humidify

terminal 1–2dehumidify

Achtung: Über AC24V nur in

trockenen Räumen!

Attention: For more than AC 24V only

in dry rooms!

Klemme 1–2Entfeuchten

Klemme 1–3Befeuchten

terminal 1–2dehumidify

terminal 1–3humidify

Hygrostat:Klemme 1/5–6Befeuchten

Klemme 1/5–7Entfeuchten

Temperaturregler:Klemme 1/5–2Heizen

Klemme 1/5–3Kühlen

Hygrostat:terminal 1/5–6humidify

terminal 1/5–7dehumidify

Temp. controller terminal 1/5–2heating

terminal 1/5–3cooling

1

3

2

>

ϕ

Irrtum und Änderung vorbehalten
