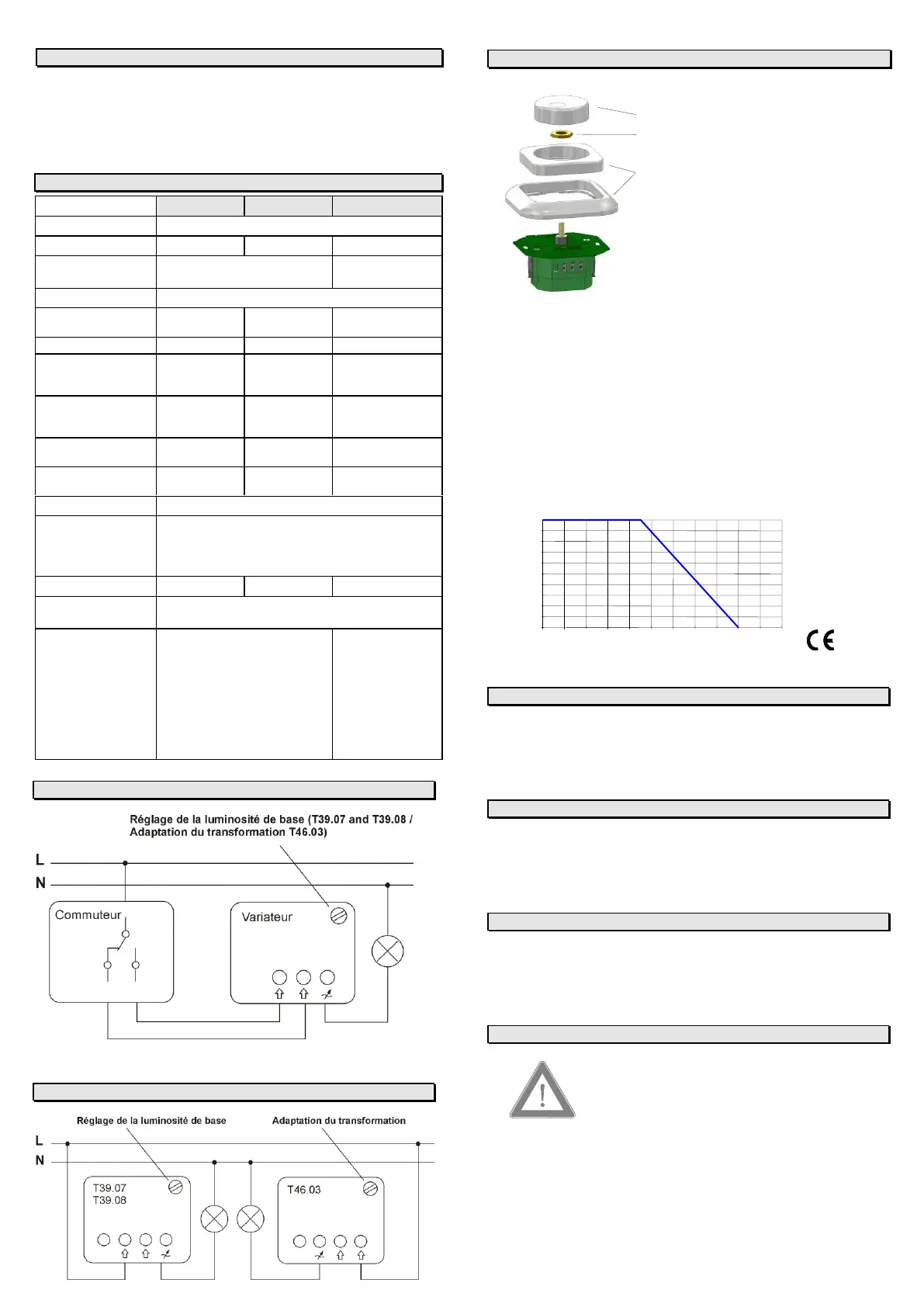

F MODE D’INSTALLATION ET D’EMPLOI
Variateurs T39.07 / T39.08 / T46.03
L’allumage et la variation s'effectuent en appuyant sur le bouton et en le tournant.
Appuyer sur le bouton ALLUMER - ETEINDRE :
Tourner le bouton : va rier l’intensité de l’éclairage
Le variateur est prévu pour un montage dans des boîtiers de raccordement
d’appareil selon la norme DIN 49073.
Spécications techniques:
Type
T39.07
T39.08
T46.03
Tension nominale
230 V~ +/-10%, 50 Hz
Puissance W
7- 0W / VA 11
20-250W / VA
15-150W / VA
Principe de
fonctionnement
Début de phase
Fin de phase
Types de charge :
Lampes à économie
d'énergie variables
Lampes LED variables
Halogène BT avec
transformateur
magnétique
Halogène BT avec
transformateur
électronique
Lampes
incandescentes 230 V
Lampes halogènes
230 V
Interrupteur
Pression / inversion
Plage de
raccordement
Câbles de
à
massive par borne
2x 1,5mm²
2x 2,5mm²
Fusible
T1AH 250V
T2AH 250V
électronique
Schéma de
raccordement
A / B
Protection contre les
températures
élevées par
(protection contre
les surcharges)
Fusible thermique mettant
l'appareil hors service, après son
déclenchement, durablement pour
des raisons de sécurité !
Interrupteur
thermique qui,
après
déclenchement, met
l’appareil hors
service jusqu'à ce
qu’il soit refroidi !
La remise en
service a lieu après
le refroidissement.
Commutation:
A)
Un circuit va- - ! et vient avec 2 variateurs n’est pas possible
Mettre en service/hors service:
B)
Montage:
1. Mettre le courant hors service
2. Tourner le bouton (1) au-delà de
la butée
3. Enlever l’écrou (2)
4. Retirer le couvercle (3)
5. Raccorder l’appareil conformément aux
schémas électrique
6. Fixer l’appareil dans le boîtier
encastré avec les gries de xation
ou les vis.
7. Monter le couvercle.
8. Mettre le courant en marche.
Lors du fonctionnement, le variateur se réchaue car une faible partie de la
puissance raccordée se transforme en chaleur. La puissance nominale indiquée
est prévue pour le montage du variateur dans un mur en pierre massif. Si le
variateur est installé dans un mur en béton cellulaire, bois, Placoplatre ou dans un
boîtier apparent, réduire la puissance raccordée max. d’au moins 20%. Cette
réduction s’avère également nécessaire si plusieurs variateurs sont combinés ou
si d’autres sources de chaleur génèrent un réchauffement supplémentaire.
Réduction de la puissance maximale indiquée sur le variateur
en fonction de la température ambiante
Réglage de la luminosité de fond (T39.07 und T39.08 ):
Pour régler la luminosité de fond, tourner le bouton jusqu'à la butée gauche
(luminosité minimale). Utiliser un tournevis pour régler au potentiomètre la
luminosité de fond souhaité e.
Conformément à EN 60669-2-1 (8.6.102), la valeur de base doit être réglée de
façon à ce que l’on puisse percevoir l’éclairage de la lampe sur l’ensemble de la
plage de charge (pour une tension nominale 10%) en position obscurité. –
Adaptation de transformateur ou valeur max. (T46.03):
Si l’éclairage papillote lorsque la luminosité est au maximum, il est possible de
régler la valeur maximale pour mode sans papillotement grâce à la possibilité de
réglage ‘adaptation de transformation’.
Pour régler le réglage, tourner le bouton jusqu'à la butée droite (luminosité
maximale). Régler la luminosité maximale sans papillotement au potentiomètre
adaptation à l'aide d'un tournevis.
En cas de panne:
Si le variateur ne fonctionne plus, vérifier les lampes ou le fusible installé dans le
variateur (T39.07 et T39.08) :
Le fusible de remplacement se trouve dans le compartiment supérieur de la
poignée de sécurité.
Si nécessaire, le fusible ne peut être remplacé que par des fusibles de même
valeur et de même type.
Consignes de sécurité:
Seul un spécialiste en électricité peut eectuer des travaux
sur le réseau 230V en tenant compte des prescriptions
nationales en vigueur (p.ex. DIN VDE).
Les travaux ne peuvent s'eectuer que lorsque la tension de
réseau est hors service.
Le non-respect des consignes d’installation peut endommager l’appareil,
provoquer un incendie ou d’autres dangers.
L’ouverture de l’appareil ou toute autre intervention sur l’appareil rend la garantie
caduque.
Le respect de ces instructions est partie intégrante de nos conditions de garantie.
19.553.03 F
Rev. 01/ 12
Température en
°C
Puissance en
%
0
10
20
30
40
50
60
70
80
90
100
-10
0
10
20
30
40
50
60
70
80
90
100
1
2
3
