Elecom EIB-UG01-PF2 Bruksanvisning

Elecom nätverkskort/adapter EIB-UG01-PF2

Läs gratis den bruksanvisning för Elecom EIB-UG01-PF2 (2 sidor) i kategorin nätverkskort/adapter. Guiden har ansetts hjälpsam av 15 personer och har ett genomsnittsbetyg på 4.6 stjärnor baserat på 8 recensioner. Har du en fråga om Elecom EIB-UG01-PF2 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

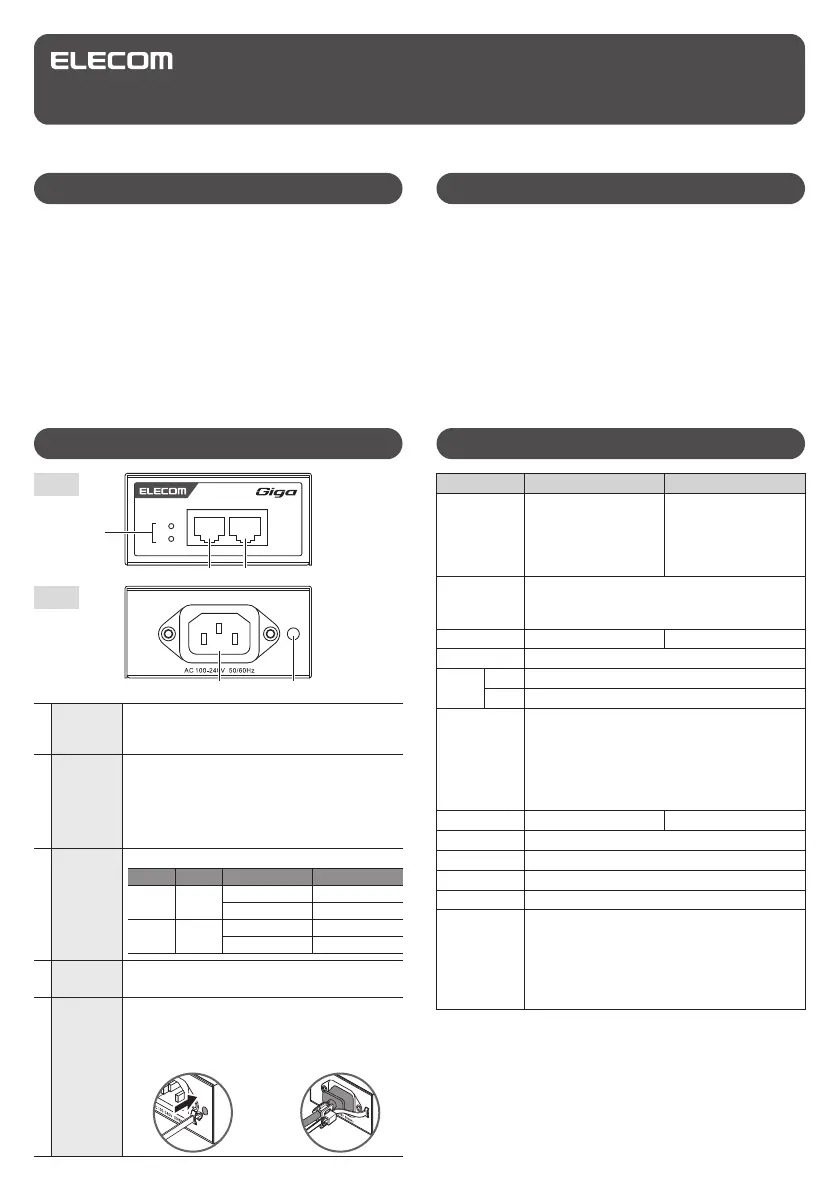

Sida 1/2

前面

背面

For Business

EIB-UG01-PL2

PWR

PoE

PoE /DATA DATA

1000BA SE -T

この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用

することを目的としていますが、この装置がラジオやテレビジョン受信

機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。 VCCI-B

温度：0℃〜50℃/湿度：10%〜90%（ただし、結露なきこと）

・スイッチングハブなどのネットワークデバイス接続

用Dataポート×1

・PoE受電対応デバイス接続用PoE/Dataポート×1

温度：-20℃〜70℃/湿度： 5%〜90%（ただし、結露なきこと）

AC100〜240V±10%50/60Hz

※同梱の電源ケーブルは、国内専用(125Vまで)です。100V

以上でご利用の際は対応した電源ケーブルを別途ご用意く

ださい。

※同梱の電源ケーブルに125V以上の電圧がかかると大変危

険です。変換プラグを使用して、同梱の電源ケーブルの利用

は絶対に行わないでください。

専用AC電源ケーブル(3ピン、約1.8m)：1本、

３ピン-２ピン変換アダプタｰ：１個、

ACケーブル抜け防止バンド：1個、ゴム足：4個、

壁掛け用ネジ：2本、シリアル番号シール：2枚、

安全にお使いいただくために：１枚、

クイックセットアップガイド(本紙)：１枚

15.4W

IEEE802.3ab(1000BASE-T),

IEEE802.3u(100BASE-TX)

IEEE802.3(10BASE-T),

IEEE802.3af

IEEE802.3ab(1000BASE-T),

IEEE802.3u(100BASE-TX)

IEEE802.3(10BASE-T),

IEEE802.3af,

IEEE802.3at

30.0W

18.2W 34.7W

PoE最大供給電力

カテゴリー5e以上の4対UTP/STPケーブル

適合ケーブル

電源定格

消費電力(最大）

約410g

質量

(幅)約154.0mm×(奥行)約73.1mm×(高さ）約36.0mm(本体のみ)

外形寸法

VCCI ClassB

EMI規格

RoHS対応

法令対応

付属品

環境条件

動作時

保管時

規格

型番

ポート

EIB-UG01-PF2 EIB-UG01-PL2

Ethernetケーブル使用して、スイッチングハブなどの

ネットワークデバイスを接続します。

※Dataポートでは電源供給できません。

① Dataポート

Ethernetケーブルを使用して、PoE受電対応デバイ

スを接続します。PoE受電対応デバイスに電源供給と

データ送受信を行います。

※PoEで使用可能なEthernetケーブルは、カテゴリー5e以上の

4対UTP/STPケーブルを使用してください。ケーブル長は

100mまでとなります。

② PoE/Data

ポート

ACケーブル抜け防止バンドを取り付けます。

⑤

ACケーブル

抜け防止バン

ド取り付け穴

付属の専用AC電源ケーブルを本製品の電源コネク

ターとACコンセントに差し込みます。

④ 電源

コネクター

次のようなステータス(状況)を表示します。

③ ステータス

LED

PoE

色

緑色

ステータス

点滅

状態

PoE非給電

点灯 PoE給電中

PWR

緑色

点灯電源がオン

消灯電源がオフ

EIB-UG01-PF2

EIB-UG01-PL2

クイックセットアップガイド

本製品を正しくご使用いただくために、必ず本書をお読みください。本書は、使用開始後も大切に保管しておいてください。

製品概要パッケージの内容を確認します

●10BASE-T/100BASE-TX/1000BASE-T EthernetによるPoE（*1）

インジェクタ ―です。

EIB-UG01-PF2は従来規格のIEEE802.3afに準拠しています。

EIB-UG01-PL2は802.3af/at規格に準拠しています。

●本製品は、PoE対応デバイスにEthernetケーブル（*2）を通じて電力

を供給できます。

近くに電源がない場所でも気軽にPoE対応ネットワーク機器を導入

設置いただくことが可能です。

*1PoE：PoweroverEthernet

*2市販されているカテゴリー5e以上の4対UTP/STPケーブルを使用

してください。それ以外のケーブルを使用すると、トラブルの原因に

なります。

1 台

1 本

1 個

4 個

2 本

2枚

1枚

ご使用前に、次のものが同梱されていることをご確認ください。

なお、梱包には万全を期しておりますが、万一不足品、破損品などがあり

ましたら、すぐにお買い上げの販売店までご連絡ください。

□製品本体

□専用AC電源ケーブル（3ピン、約1.8m）

□3ピン-2ピン変換アダプター

□ACケーブル抜け防止バンド

□ゴム足

□壁掛け用ネジ

□シリアル番号シール

□安全にお使いいただくために

□クイックセットアップガイド（本紙）

[ACケーブル抜け防止バンド取付イメージ]

❶ACケーブル抜け防止

バンドを取付けます。

第1版 2017年10月26日

※本ガイドは「EIB-UG01-PF2」「EIB-UG01-PL2」共通ガイドとなっております。型番が実際の表記と異なる場合があります。実際の表記と置き換えてお読みください。

※左記前面図は

「EIB-UG01-PL2」

となります。

外観図/各部の名称とはたらきハードウェア仕様

② ①

③

④ ⑤

❷ACケーブルを固定し

ます。

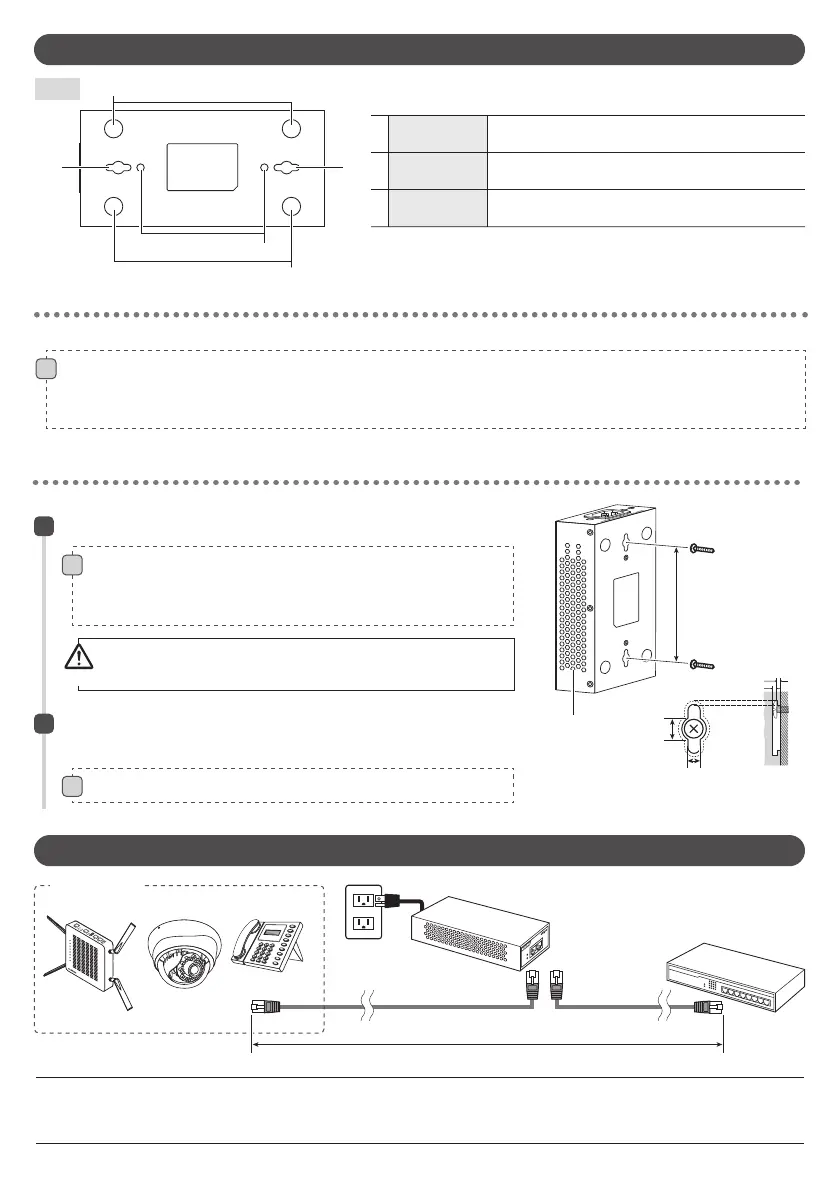

Produktspecifikationer

Varumärke:	Elecom
Kategori:	nätverkskort/adapter
Modell:	EIB-UG01-PF2
Vikt:	410 g
Strömförbrukning (max):	18.2 W
Certifiering:	VCCI ClassB
Spänning:	100 - 240 V
Produktens färg:	Svart
Ingångsfrekvens:	50 - 60 hz
Typ av ethernet-gränssnitt:	Fast Ethernet, Gigabit Ethernet
Datahastighet för Ethernet-LAN:	10,100,1000 Mbit/s
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Antal LAN (RJ-45) anslutningar:	2
Strömförbrukning (vanlig):	15.4 W
Strömförsörjning via Ethernet:	- V
Produktstorlek (BxDxH):	154 x 73.1 x 36 mm
Temperatur vid drift:	0 - 50 ° C
Temperaturintervall (förvaring):	-20 - 70 ° C
Intervall för relativ operativ luftfuktighet:	10 - 90 %
Fuktighet (förvaring):	5 - 90 %
Likströmsingång:	Ja
Kommunikationsstandarder:	IEEE 802.3af
Efterlever industristandard:	1000BASE-T/100BASE-TX/10BASE-T
AC-adapter, inspänning:	100 - 240 V
AC-adapter, frekvens:	50 - 60 hz
