Electro-Voice EVID-C4.2LP Bruksanvisning

Electro-Voice högtalare EVID-C4.2LP

Läs gratis den bruksanvisning för Electro-Voice EVID-C4.2LP (28 sidor) i kategorin högtalare. Guiden har ansetts hjälpsam av 6 personer och har ett genomsnittsbetyg på 4.9 stjärnor baserat på 3.5 recensioner. Har du en fråga om Electro-Voice EVID-C4.2LP eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/28

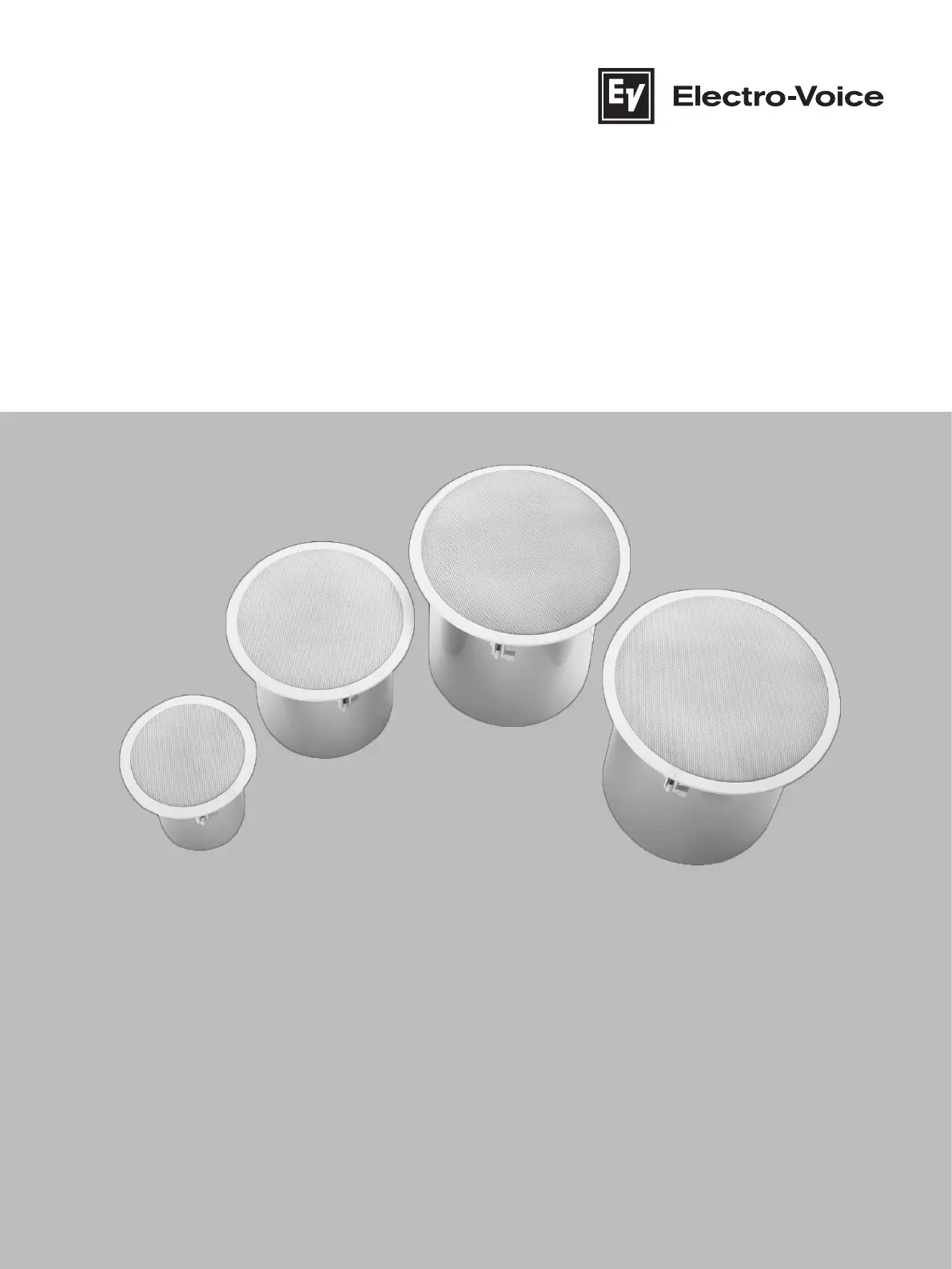

EVID Ceiling Speaker Systems

EVID C8.2HC | EVID C10.1

Installation manual

EVID Ceiling Speaker Systems Table of contents | en 3

Electro-Voice Installation manual 2018.09 | 11 | F.01U.177.705

Table of contents

Safety 4

1.1 Notices 4

Welcome 5

2.1 Important Features 5

System overview 6

3.1 Model Summary 6

3.2 Packing list 7

3.3 Product Feature Identification 8

Installation and Wiring 10

4.1 Step 1 — Cut the Hole 11

4.2 Step 2 — Install C-Ring and/or Tile Rails 11

4.3 Step 3 — Attach Wiring to the Terminal Connector 12

4.4 Step 4 — Secure the Cable to the Speaker 14

4.5 Step 5 — Mount the Speaker into the Ceiling 15

4.6 Step 6 — Connect an Auxiliary Support Line 16

4.7 Step 7 — Adjust Tap Selector 17

4.8 Step 8 — Attach the Grille 17

Troubleshooting 19

Technical data 20

Appendices 24

7.1 Appendix A — Painting the Speaker 24

7.2 Appendix B — System Design Guide 24

7.2.1 Selecting and Positioning Ceiling Loudspeakers 24

7.2.2 Ceiling Systems: Size vs. Coverage 25

7.2.3 Use of Subwoofers 27

Produktspecifikationer

Varumärke:	Electro-Voice
Kategori:	högtalare
Modell:	EVID-C4.2LP
Vikt:	3320 g
Bredd:	300 mm
Djup:	300 mm
Höjd:	94 mm
Rekommenderad användning:	Intercom-system
Impedans:	8 Ω
Ljudutgångskanaler:	1.0 kanaler
Högtalarplacering:	Ceiling-mountable, Wall-mountable
Känslighet:	86 dB
Förstärkare:	Nej
Produktens färg:	Vit
Uteffekt (RMS):	50 W
Frekvensområde:	60 - 20000 hz
Anslutningsteknologi:	Kabel
Bluetooth:	Nej
Högtalartyp:	2-vägs
