Epson eb w6 Bruksanvisning
Epson
Beamer projektor
eb w6
Läs gratis den bruksanvisning för Epson eb w6 (121 sidor) i kategorin Beamer projektor. Guiden har ansetts hjälpsam av 30 personer och har ett genomsnittsbetyg på 4.3 stjärnor baserat på 15.5 recensioner. Har du en fråga om Epson eb w6 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/121
1
Gebruikershandleiding
2
Gebruikte symbolen en tekens
fVeiligheidssymbolen
Voor een veilig en correct gebruik van de projector zijn in deze documentatie en op de projector zelf symbolen aanwezig om u te wijzen op mogelijk letsel
voor de gebruiker of anderen en op het risico van schade aan uw eigendommen.
De gebruikte symbolen hebben de volgende betekenis. Wees u goed bewust van de betekenis, voordat u de handleiding leest.
fAlgemene informatiesymbolen
Waarschuwing Dit geeft aan dat het negeren van het symbool of het treffen van onvoldoende voorzorgsmaatregelen de dood of ernstig letsel
tot gevolg kan hebben.
Let op Dit geeft aan dat het negeren van het symbool of het treffen van onvoldoende voorzorgsmaatregelen letsel of schade aan
eigendommen tot gevolg kan hebben.
Let op Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt
genomen.
qDit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
sDit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
gDit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is.
Zie "Woordenlijst" onder "Appendices". spag.104
Dit geeft aan dat er bedieningsinstructies volgen die in een bepaalde volgorde moeten worden uitgevoerd.
De betreffende procedure moet in de aangegeven volgorde worden uitgevoerd.
[ (Naam) ] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
"(Menunaam)" Dit verwijst naar de naam van een item in het configuratiemenu.
Bijvoorbeeld: "Beeld" - "Helderheid"
Procedure
3
Inhoudsopgave
Projector - Kenmerken ...............................................................................5
Onderdelen en functies..............................................................................7
Voorzijde/Bovenzijde............................................................................................ 7
Diashow gebruiken (alleen EB-W6) ..................................................................... 8
Diashow gebruiken (alleen EB-X6/S6)................................................................. 9
Bedieningspaneel (alleen EB-W6/X6)................................................................ 10
Bedieningspaneel (alleen EB-S6) ...................................................................... 12
Afstandsbediening (alleen EB-W6) .................................................................... 14
Afstandsbediening (alleen EB-X6/S6)................................................................ 16
Onderkant .......................................................................................................... 18
Nuttige functies
Het geprojecteerde beeld wijzigen..........................................................20
Wisselen door automatische detectie van het ingangssignaal
(op bron zoeken) ................................................................................................20
Direct wisselen met de afstandsbediening (alleen EB-W6) ............................... 21
Functies voor het verbeteren van projecties .........................................22
De projectiekwaliteit selecteren (Kleurmodus selecteren) ................................. 22
Automatische iris instellen.................................................................................24
Tijdelijk het beeld en geluid onderdrukken (A/V Mute)....................................... 25
Het beeld bevriezen (Bevriezen)........................................................................ 26
Hoogte-breedteverhouding wijzigen................................................................... 27
Deel van het beeld vergroten (E-Zoom)............................................................. 33
Beveiligingsfuncties.................................................................................35
Gebruikers beheren (Wachtwoordbeveiliging) ...................................................35
Bediening beperken (Toetsvergrendeling) ......................................................... 39
Antidiefstalvergrendeling.................................................................................... 40
Configuratiemenu

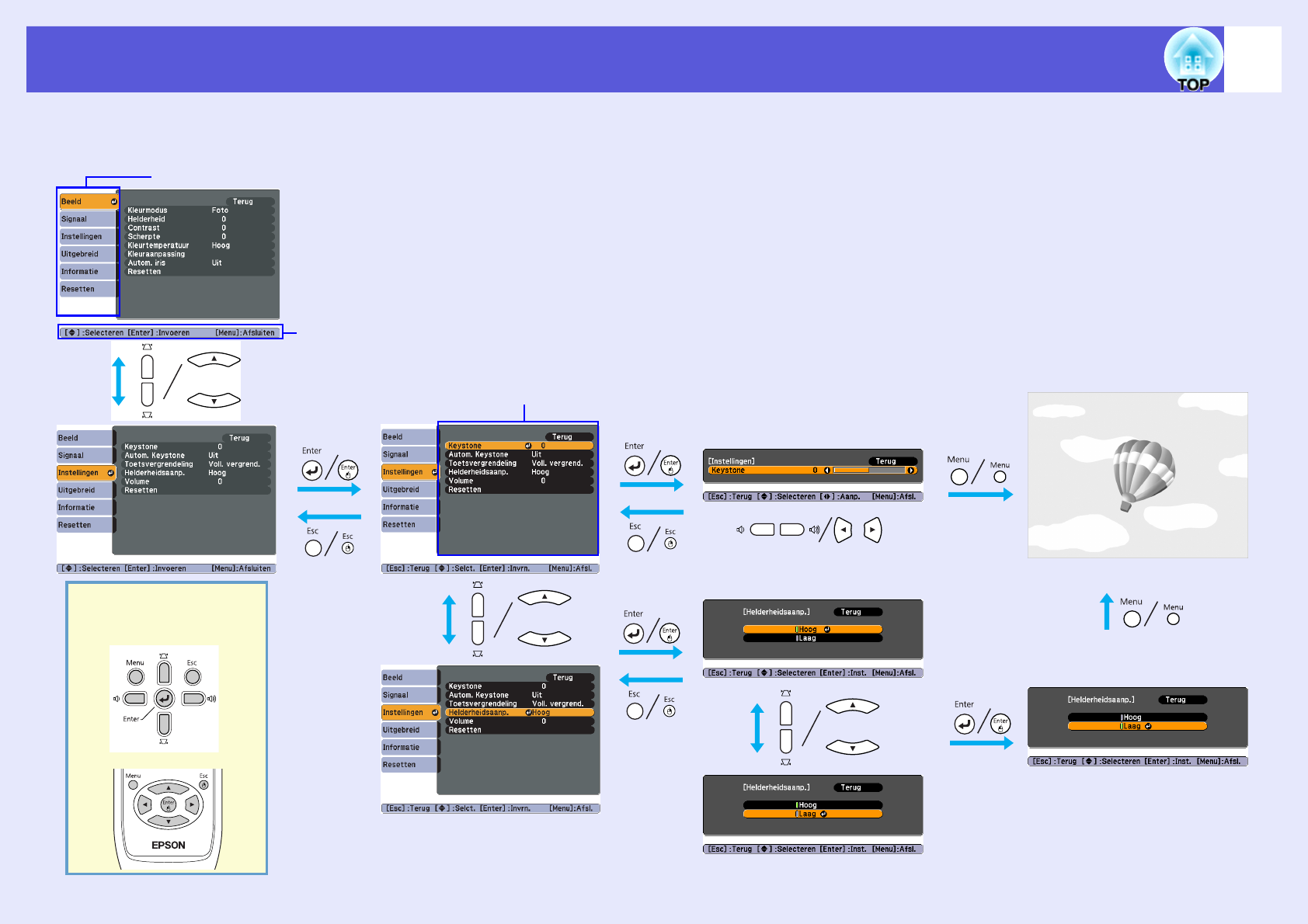

Het configuratiemenu gebruiken (voor EB-W6).....................................42
Het configuratiemenu gebruiken (voor EB-X6)......................................43
Het configuratiemenu gebruiken (voor EB-S6)......................................44
Lijst met functies ......................................................................................45
Beeld-menu........................................................................................................ 45
Signaal-menu ..................................................................................................... 46
Instellingen-menu............................................................................................... 48
Uitgebreid-menu................................................................................................. 49
Informatie-menu ................................................................................................. 51
Resetten-menu................................................................................................... 52
Problemen oplossen
De Help-knop gebruiken.......................................................................... 54
Problemen oplossen................................................................................ 56
De indicatielampjes aflezen ............................................................................... 56
Als de indicatielampjes geen uitkomst bieden ................................................... 60
Appendices
Installatiemethoden ................................................................................. 70
Reiniging................................................................................................... 71
Het oppervlak van de projector reinigen ............................................................ 71
De lens reinigen................................................................................................. 71
Het luchtfilter en de luchttoevoerventilator reinigen........................................... 71
Verbruiksmateriaal vervangen................................................................ 72
De batterijen van de afstandsbediening vervangen........................................... 72
De lamp vervangen............................................................................................ 73
Het luchtfilter vervangen .................................................................................... 77
Een gebruikerslogo opslaan ................................................................... 78
Beeldschermgrootte en afstand ............................................................. 81
EB-W6 ............................................................................................................... 81
EB-X6 ................................................................................................................ 82
EB-S6 ................................................................................................................ 83
Op externe apparatuur aansluiten.......................................................... 84
Op een externe monitor aansluiten (alleen EB-X6/S6)...................................... 84
USB-apparaat aansluiten en uitnemen (alleen EB-W6) ........................ 85
USB-apparaat aansluiten................................................................................... 85
De indicatielampjes aflezen ............................................................................... 85
USB-apparaat uitnemen .................................................................................... 85
SD-kaart insteken en uitnemen (alleen EB-W6) .................................... 86
Insteken van een SD-kaart ............................................................................... 86
SD-kaartlampje aflezen ..................................................................................... 86
Uitnemen van een SD-kaart .............................................................................. 87
Projecteren via een USB-kabel (USB Display) ...................................... 88
Sluit als volgt aan (voor EB-W6)........................................................................ 88
Sluit als volgt aan (voor EB-X6/S6) ................................................................... 89
USB-kabel aansluiten .............................................................................. 92
Pagina omhoog/omlaag met de afstandsbediening........................................... 92
Muisaanwijzer met de afstandsbediening besturen
(draadloze muisfunctie) ..................................................................................... 93
Inhoudsopgave 4
Diashow gebruiken (alleen EB-W6) ........................................................96
Beeldbestanden die in een diashow kunnen worden geprojecteerd.................. 96
Basisbediening voor diashow............................................................................. 96
Weergave van beeldbestanden en diashow instellen ...................................... 101
Optionele accessoires en verbruiksmateriaal .....................................103
Woordenlijst............................................................................................104
ESC/VP21-commando's .........................................................................106
Lijst met commando's ...................................................................................... 106
Kabelindelingen................................................................................................ 106
USB-aansluiting instellen ................................................................................. 107
Lijst met ondersteunde monitorbeeldschermen .................................108
EB-W6.............................................................................................................. 108
EB-X6............................................................................................................... 111
EB-S6............................................................................................................... 113
Technische gegevens ............................................................................115
Technische gegevens ...................................................................................... 115
Systeemeisen voor de meegeleverde software ............................................... 117
Afmetingen..............................................................................................118
Index ........................................................................................................119
5
Projector - Kenmerken
fGemakkelijk projecteren en opslaan met de A/V Mute-schuifklep
U kunt de projectie heel makkelijk
stoppen of hervatten door het openen
of sluiten van de schuifklep A/V Mute.
Het geven van een heldere presentatie
wordt daardoor eenvoudiger.
fDe projector is uitgerust met één voet om het uitlijnen te
vergemakkelijken
U kunt de hoogte van de projector
eenvoudig met één hand instellen.
sIntroductiehandleiding
fProjecteren via een USB-kabel (USB Display)
De beelden van een computerscherm
kunt u eenvoudig projecteren door
een Windows-computer met behulp
van een USB-kabel aan te sluiten.
sIntroductiehandleiding
Op deze pagina is de EB-W6 afgebeeld.
fAfbeeldingen van een USB-opslagapparaat of SD-kaart
projecteren zonder gebruik van een computer (alleen EB-W6)
Sluit het USB-opslagapparaat of de SD-kaart op de projector aan, en u
kunt JPEG-afbeeldingen van foto's die bijvoorbeeld met een digitale
camera zijn gemaakt, als dia show projecteren. Dit maakt projectie heel
eenvoudig, omdat u geen computer hoeft aan te sluiten. spag.96
fWachtwoordbeveiliging om het aantal gebruikers te beperken en
te beheren
U kunt een wachtwoord instellen en zo bepalen wie de projector mag
gebruiken. spag.35
fToetsvergrendeling beperkt de knopbediening op het
bedieningspaneel
U kunt voorkomen dat personen zonder toestemming de instellingen op de
projector wijzigen. spag.39
fUitgerust met diverse antidiefstalvoorzieningen
De projector bevat de volgende antidiefstalvoorzieningen. spag.40
• Beveiligingssleuf
• Installatiepunt beveiligingskabel
Gebruiksgemak
Verbeterde veiligheidsfuncties
Projector - Kenmerken 6
fDirect inschakelen aan/uit
Op plaatsen waar de stroom centraal wordt beheerd, zoals in
vergaderzalen, kan de projector ingesteld worden op automatisch in- of
uitschakelen als de stroombron waarop de projector is aangesloten wordt
in- of uitgeschakeld.
fGeen afkoelperiode
Na het uitschakelen van de projector hoeft u niet te wachten tot de
projector is afgekoeld voordat u de voedingskabel van de projector kunt
loskoppelen.
Gemakkelijk te hanteren
Onderdelen en functies 8
Diashow gebruiken (alleen EB-W6)
Naam Functie
ASD-kaartlampje Geeft de toegangsstatus van de SD-kaart aan.
spag.86
BLuidspreker
CVoedingsingang Sluit aan op de voedingskabel.
sIntroductiehandleiding
DAfstandsbedienin
gsontvanger
Ontvangt signalen van de afstandsbediening.
sIntroductiehandleiding
EHDMI-
ingangspoort
Voor signalen van een computer of HDMI
compatibele videobronnen.
sIntroductiehandleiding
FComputer
ingangspoort
Ingang voor videosignalen van een computer
en componentvideosignaleng van andere
videobronnen.
E
D
FHGA
BC
KJI GS-video-
ingangspoort Ingang voor S-videosignaleng van
videobronnen.
Video-
ingangspoort Ingang voor composietvideosignaleng van
videobronnen.
Audio-
ingangspoort
Sluit aan op de audio-uitgangspoort van
apparatuur waarvan uit u wilt projecteren en
voert het geluid in. sIntroductiehandleiding
HUSB-poort (Type
B)
Door een computer via een USB-kabel aan te
sluiten en de verbinding in te stellen, kunt u
een aantal functies gebruiken.
• Sluit een computer met een USB-kabel aan
om beelden vanaf de computer te
projecteren. spag.88
• U kunt pagina omhoog/omlaag en een
muisaanwijzer via de afstandsbediening
gebruiken. Het is ook mogelijk om de
projector met deze poort vanaf een computer
te bedienen. spag.92
IUSB-poort (Type
A)
Sluit een digitale camera of USB-
opslagapparaat aan om een dia show van
afbeeldingen op het apparaat te projecteren.
spag.85, 96
JUSB-lampje Een knipperend of brandend lampje geeft de
status van de USB-poort (Type A) weer.
spag.85
KSD-kaartsleuf Steek een SD-kaart in en projecteer een
opgeslagen bestand met afbeeldingen als dia
show. spag.86, 96
Naam Functie
Onderdelen en functies 9
Diashow gebruiken (alleen EB-X6/S6)
Naam Functie
AAfstandsbedienin
gsontvanger
Ontvangt signalen van de afstandsbediening.
sIntroductiehandleiding
BLuidspreker
CVoedingsingang Sluit aan op de voedingskabel.
sIntroductiehandleiding
DMonitor-
uitgangspoort
Zendt het beeldsignaal van de computer die is
aangesloten op de Computeringangspoort
naar een externe monitor. Dit is niet
beschikbaar voor component videog signalen
of andere signalen die binnenkomen op een
andere poort dan de Computeringangspoort.
DE
G
A
B
F
C
EComputer
ingangspoort
Ingang voor videosignalen van een computer
en componentvideosignaleng van andere
videobronnen.
FS-video-
ingangspoort Ingang voor S-videosignaleng van
videobronnen.
Video-
ingangspoort Ingang voor composietvideosignaleng van
videobronnen.
Audio-
ingangspoort
Sluit aan op de audio-uitgangspoort van
apparatuur waarvan uit u wilt projecteren en
voert het geluid in. sIntroductiehandleiding
GUSB-poort (Type
B)
Door een computer via een USB-kabel aan te
sluiten en de verbinding in te stellen, kunt u
een aantal functies gebruiken.
• Sluit een computer met een USB-kabel aan
om beelden vanaf de computer te
projecteren. spag.88
• U kunt pagina omhoog/omlaag en een
muisaanwijzer via de afstandsbediening
gebruiken. Het is ook mogelijk om de
projector met deze poort vanaf een computer
te bedienen. spag.92
Naam Functie
Onderdelen en functies 10
Bedieningspaneel (alleen EB-W6/X6)
Naam Functie
A[t]-knop Met deze knop schakelt de projector in en uit.
sIntroductiehandleiding
BStatusindicatiela
mpjes
De status van de projector kan worden
afgelezen aan de kleur van de indicatielampjes
en of deze knipperen of branden. spag.56
C[Source Search]-
knop
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
spag.20
H
CFED
A
B
GI
D[Enter]-knop Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau.
EB-W6 spag.42, EB-X6 spag.43
E[v]- en [w]-
knoppen
Corrigeren de trapeziumvertekening.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
sIntroductiehandleiding, EB-W6
spag.42, EB-X6 spag.43
F[Help]-knop Druk op deze knop om het hulpscherm weer te
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. spag.54
G[Esc]-knop Druk op deze knop om de huidige functie te
stoppen.
Als deze knop wordt ingedrukt terwijl het
configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer.
EB-W6 spag.42, EB-X6 spag.43
Naam Functie
Onderdelen en functies 11
H[a]- en [b]-knop Druk hierop om het volume aan te passen.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
sIntroductiehandleiding, EB-W6
spag.42, EB-X6 spag.43
I[Menu]-knop Druk op deze knop om het configuratiemenu
weer te geven en te sluiten.
EB-W6 spag.42, EB-X6 spag.43
Naam Functie
Onderdelen en functies 12
Bedieningspaneel (alleen EB-S6)
Naam Functie
A[t]-knop Met deze knop schakelt de projector in en uit.
sIntroductiehandleiding
BStatusindicatiela
mpjes
De status van de projector kan worden
afgelezen aan de kleur van de indicatielampjes
en of deze knipperen of branden. spag.56
C[Source Search]-
knop
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
spag.20
H
CFED
A
B
GI
D[Enter]-knop Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking (frequentieafstemming), sync.
(synchronisatie) en positie in voor een
optimale beeldweergave.
Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau. spag.44
E[v]- en [w]-
knoppen
Corrigeren de trapeziumvertekening.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
sIntroductiehandleiding, pag.44
F[Help]-knop Druk op deze knop om het hulpscherm weer te
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. spag.54
G[Esc]-knop Druk op deze knop om de huidige functie te
stoppen.
Als deze knop wordt ingedrukt terwijl het
configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer. spag.44
H[Wide]- en [Tele]-
knop
Druk hierop om Tele/Wide aan te passen. Druk
op [Tele] om het geprojecteerde beeldformaat
kleiner te maken en druk op [Wide] om het
groter te maken.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
sIntroductiehandleiding, pag.44
Naam Functie
Onderdelen en functies 14
Afstandsbediening (alleen EB-W6) Naam Functie
A[t]-knop Met deze knop schakelt de projector in en uit.
sIntroductiehandleiding
B[S-Video]-knop Schakelt over naar beeld van de S-video-
ingang. spag.21
C[Computer]-knop Schakelt over naar beeld van de
computeringang. spag.21
DNumerieke
knoppen
Gebruik deze knoppen om een wachtwoord in
te voeren. spag.36
E[Freeze]-knop Druk op deze knop om het beeld te pauzeren
of te hervatten. spag.26
F[A/V Mute]-knop Hiermee schakelt u video en audio in en uit.
spag.25
G[Auto Setup]-
knop
Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
H[Aspect]-knop Bij iedere druk op deze knop verandert de
hoogte-breedteverhoudingg. spag.27
I[Page]-knop (+) (-)U kunt omhoog/omlaag bladeren door pagina's
die via USB Display worden geprojecteerd.
spag.88
• U kunt omhoog/omlaag bladeren door dia's
van een dia show. spag.96
• Pagina omhoog/omlaag wordt ingeschakeld
wanneer de projector met een USB-kabel op
een computer wordt aangesloten. spag.92
Onderdelen en functies 15
J[E-Zoom] -knop
(z) (x)
(+) Vergroot het beeld zonder de
projectiegrootte te wijzigen.
(-) Verkleint delen van beelden die met de [z]-
knop zijn vergroot. spag.33
K[Menu]-knop Druk op deze knop om het configuratiemenu
weer te geven en te sluiten. spag.42
L[ ]-knop Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren. spag.42, 54
Selecteer een item of foto tijdens een dia show
projectie. spag.96
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. spag.93
M[Enter]-knop Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau. spag.42, 54
Als u de draadloze muisfunctie gebruikt, werkt
de knop als linkermuisknop. spag.93
N[Esc]-knop Druk op deze knop om de huidige functie te
stoppen. Als deze knop wordt ingedrukt terwijl
het configuratiemenu wordt weergegeven,
geeft de projector het vorige menu weer.
spag.42, 54
Als u de draadloze muisfunctie gebruikt, werkt
de knop als rechtermuisknop. spag.93
O[Volume]-knop (a)
(b)
(a) Verlaagt het volume.
(b) Verhoogt het volume.
sIntroductiehandleiding
Naam Functie
P[Help]-knop Druk op deze knop om het hulpscherm weer te
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. spag.54
Q[Color Mode]-
knop
Bij iedere druk op deze knop verandert de
kleurmodus. spag.22
R[Num]-knop Gebruik deze knoppen om een wachtwoord in
te voeren. spag.36
S[HDMI]-knop Schakelt over naar beeld van de HDMI-ingang.
spag.21
T[Slideshow]-knop Schakelt over naar Diavoorstelling
afbeeldingen. spag.21
U[Video]-knop Schakelt over naar beeld van de video-ingang.
spag.21
V[USB Display]-
knop
Schakelt over naar afbeeldingen via USB
Display. spag.21
W[Source Search]-
knop
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
spag.20
XLED
afstandsbedienin
g
Zendt signalen van de afstandsbediening naar
de projector. sIntroductiehandleiding
Naam Functie
Onderdelen en functies 16
Afstandsbediening (alleen EB-X6/S6)
B
A
K
N
H
G
C
I
D
E
F
J
P
L
M
O
Naam Functie
A[t]-knop Met deze knop schakelt de projector in en uit.
sIntroductiehandleiding
B[Source Search]-
knop
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
spag.20
C[Menu]-knop Druk op deze knop om het configuratiemenu
weer te geven en te sluiten.
EB-X6 spag.43, EB-S6 spag.44
D[Enter]-knop Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau.
EB-X6 spag.43, EB-S6 spag.44
Als u de draadloze muisfunctie gebruikt, werkt
de knop als linkermuisknop. spag.93
E[Auto Setup]-
knop
Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
spag.46
F[Page]-knop
(+) (-)
U kunt omhoog/omlaag bladeren door pagina's
die via USB Display worden geprojecteerd.
spag.88
Pagina omhoog/omlaag wordt ingeschakeld
wanneer de projector met een USB-kabel op
een computer wordt aangesloten. spag.92
Onderdelen en functies 17
G[E-Zoom]-knop
(+) (-)
(+) Vergroot het beeld zonder de
projectiegrootte te wijzigen.
(-) Verkleint delen van beelden die met de [+]-
knop zijn vergroot. spag.33
H[A/V Mute]-knop Hiermee schakelt u video en audio in en uit.
spag.25
I[Freeze]-knop Druk op deze knop om het beeld te pauzeren
of te hervatten. spag.26
J[Volume]-knop Het scherm volume aanpassen wordt
weergegeven.
U past het volume aan door op de knoppen
[ ]/[ ] te drukken.
KNumerieke
knoppen
Gebruik deze knoppen om een wachtwoord in
te voeren. spag.37
L[] []-knop Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
sIntroductiehandleiding, EB-X6
spag.43, EB-S6 spag.44
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. spag.93
M[Esc]-knop Druk op deze knop om de huidige functie te
stoppen. Als deze knop wordt ingedrukt terwijl
het configuratiemenu wordt weergegeven,
geeft de projector het vorige menu weer.
EB-X6 spag.43, EB-S6 spag.44
Als u de draadloze muisfunctie gebruikt, werkt
de knop als rechtermuisknop. spag.93
Naam Functie
N[Help]-knop Druk op deze knop om het hulpscherm weer te
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. spag.54
O[ ] [ ]-knop Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
EB-X6 spag.43, EB-S6 spag.44
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. spag.93
PLED
afstandsbedienin
g
Zendt signalen van de afstandsbediening naar
de projector. sIntroductiehandleiding
Naam Functie
Onderdelen en functies 18
Onderkant
Naam Functie
ABevestingspunte
n ophangbeugel
(3 punten)
Bevestig de optionele plafondbeugel hier als u
de projector aan het plafond wilt ophangen.
spag.70, 103
BAchterste voet (2
punten)
Draai de achterste voet naar beneden of naar
boven om de horizontale helling in te stellen.
sIntroductiehandleiding
CInstallatiepunt
beveiligingskabel
Haal hier een in de handel verkrijgbaar
beveiligingskabel door als u uw projector wilt
vastleggen aan een vast object. spag.40
A
D
B
B
E
C
DLuchtfilter
(Luchttoevoerven
tilator)
Dit luchtfilter voorkomt dat stof en andere
vreemde deeltjes in de projector terechtkomen
tijdens de luchttoevoer. De projector toont een
waarschuwingsbericht als het tijd is om het
luchtfilter te reinigen of te vervangen.
spag.71, 77
EInstelbare voet
aan voorzijde
spag.7
Naam Functie
Het geprojecteerde beeld wijzigen....................20
• Wisselen door automatische detectie van het
ingangssignaal (op bron zoeken)......................................20
• Direct wisselen met de afstandsbediening
(alleen EB-W6) ..................................................................21
Functies voor het verbeteren
van projecties......................................................22
• De projectiekwaliteit selecteren
(Kleurmodus selecteren)...................................................22
Kleurmodus wijzigen met de afstandsbediening
(alleen EB-W6)..........................................................................23
Kleurmodus wijzigen met het configuratiemenu ...........................23
• Automatische iris instellen ..............................................24
• Tijdelijk het beeld en geluid onderdrukken
(A/V Mute) .........................................................................25
• Het beeld bevriezen (Bevriezen) ......................................26
• Hoogte-breedteverhouding wijzigen ...............................27
Schakelmethoden............................................................................27
De hoogte-breedteverhouding van videoapparatuurbeelden
wijzigen .....................................................................................29
De hoogte-breedte van computerbeelden wijzigen
(voor EB-X6/S6)........................................................................30
De hoogte-breedte van computerbeeld/HDMI-beeld
wijzigen (voor EB-W6) .............................................................31
• Deel van het beeld vergroten (E-Zoom) ..........................33
Beveiligingsfuncties ...........................................35
• Gebruikers beheren (Wachtwoordbeveiliging) ............. 35
Manieren van wachtwoordbeveiliging........................................... 35
Wachtwoordbeveiliging instellen .................................................. 36
Wachtwoord invoeren.................................................................... 38
• Bediening beperken (Toetsvergrendeling) ..................... 39
• Antidiefstalvergrendeling ................................................ 40
Kabelslot installeren....................................................................... 40
Nuttige functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties e.d. en op de
beveiligingsfuncties.
20
Het geprojecteerde beeld wijzigen
Gebruik de volgende methoden om van beeld voor de projectie te
wisselen.
• Wisselen door het op bron zoeken
De projector detecteert automatisch signalen die door een
aangesloten apparaat worden doorgegeven, en projecteert het door
dit apparaat doorgegeven beeld.
• Direct wisselen (alleen EB-W6)
Wisselen door de knop voor de gewenste ingangspoort op de
afstandsbediening in te drukken.
Wisselen door automatische detectie van het
ingangssignaal (op bron zoeken)
Het gewenste beeld wordt snel geprojecteerd, doordat met de knop
[Source Search] (bron zoeken) ingangen waarop geen signaal binnenkomt,
worden overgeslagen.
* Overschakelen naar HDMI en Diavoorstelling kan alleen met de EB-
W6.
Als uw videoapparatuur is aangesloten, start het afspelen dan voordat u
het ingangssignaal wijzigt.
Als er twee of meer apparaten zijn aangesloten, druk dan op de
[Source Search]-knop totdat het gewenste beeld wordt
weergegeven.
Computer VideoS-video
Diavoorstelling*USB Display HDMI*
Procedure
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
Het geprojecteerde beeld wijzigen 21
Direct wisselen met de afstandsbediening (alleen
EB-W6)
U kunt direct naar de gewenste bron overschakelen via een knop op de
afstandsbediening.
Raadpleeg de volgende informatie voor de knopbediening. spag.14
qOnderstaand scherm toont de status van beeldsignalen en
wordt weergegeven als alleen het momenteel weergegeven
beeld beschikbaar is of als er geen beeldsignaal is
gevonden. U kunt de ingangspoort van het apparaat dat u
wilt gebruiken selecteren. Als u binnen 10 seconden niets
selecteert, wordt het scherm gesloten.
EB-W6
Functies voor het verbeteren van projecties 23
fKleurmodus wijzigen met de afstandsbediening (alleen
EB-W6)
Bij iedere druk op deze knop wordt de naam van de kleurmodus
weergegeven en wijzigt de kleurmodus.
Als u op de knop drukt terwijl de naam van de kleurmodus wordt
weergegeven, wordt de volgende kleurmodus weergegeven.
fKleurmodus wijzigen met het configuratiemenu
ADruk op de knop [Menu] en selecteer "Beeld" –
"Kleurmodus" in het configuratiemenu.
EB-W6 spag.42
EB-X6 spag.43
EB-S6 spag.44
Procedure
Procedure
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
Functies voor het verbeteren van projecties 25
BSelecteer "Aan".
De ingestelde waarde wordt voor elke kleurmodus opgeslagen.
CDruk op de knop [Menu] om het configuratiemenu te
sluiten.
Tijdelijk het beeld en geluid onderdrukken (A/V
Mute)
U kunt deze functie gebruiken als u de aandacht van het publiek wilt
richten op wat u zegt, of als u bij presentaties vanaf een computer geen
informatie wilt tonen terwijl u bestanden wisselt.
qDit item kan alleen worden geselecteerd als "Spel" of
"Theater" als instelling is geselecteerd onder
"Kleurmodus" in het menu "Beeld".
Procedure
Afstandsbediening
EB-W6 EB-X6/S6
Projector
Functies voor het verbeteren van projecties 26
Telkens wanneer u op deze knop drukt of de schuifklep voor het dempen
van audio en video open- of dichtdoet, wordt A/V Mute (A/V dempen) in-
of uitgeschakeld.
Het beeld bevriezen (Bevriezen)
Als het bewegende beeld in het scherm wordt bevroren, blijft de projectie
doorlopen en kunt u een bewegend beeld frame voor frame, als foto
projecteren. U kunt deze functie ook gebruiken om tussentijds
handelingen uit te voeren, bijvoorbeeld als u tijdens presentaties vanaf een
computer bestanden wilt wisselen zonder beeld te projecteren.
Elke keer als u op deze knop drukt, wordt de bevriesfunctie in- of
uitgeschakeld.
q• Als u deze functie gebruikt terwijl u bewegende beelden
projecteert, worden de beelden en het geluid niet stopgezet
en kunt u niet terugkeren naar het punt waar A/V Mute
werd ingeschakeld.
• Met de afstandsbediening kunt u aangeven of u tijdens het
dempen van audio en video een zwart of blauw scherm of
een logo wilt zien. U doet dit met de instelling
"Uitgebreid" - "Weergeven" - "A/V dempen" in het
configuratiemenu.
s
pag.49
• U kunt in het configuratiemenu onder "Uitgebreid" -
"Bewerking" - "Timerafdekking lens" instellen dat de
voeding na ongeveer 30 minuten automatisch wordt
uitgeschakeld als de A/V Mute-schuifklep wordt gesloten
en het dempen begint.
s
pag.50
Procedure
Afstandsbediening
EB-W6 EB-X6/S6
Functies voor het verbeteren van projecties 27
Hoogte-breedteverhouding wijzigen
Wanneer u videoapparatuur aansluit en beelden projecteert die zijn
opgenomen op digitale video of DVD in 16:9-breedbeeldformaat, moet u
de hoogte-breedteverhoudingg wijzigen. Het wijzigen van de hoogte-
breedteverhouding is ook nodig voor het projecteren van computerbeelden
op volle grootte.
U kunt op de volgende manieren overschakelen tussen de soorten hoogte-
breedteverhoudingen.
fSchakelmethoden
EB-W6
Bij iedere druk op de knop wordt de naam van de hoogte-
breedteverhouding weergegeven en verandert de hoogte-
breedteverhouding.
Als u op de knop drukt terwijl de naam van een hoogte-breedteverhouding
wordt weergegeven, wordt de volgende hoogte-breedteverhouding
weergegeven.
q• Het afspelen van de audio stopt niet.
• Het apparaat dat de beelden afspeelt, stopt niet met het
afspelen van de bewegende beelden als het scherm
bevroren is. U kunt de projectie dus niet hervatten vanaf
het punt waar het beeld is gestopt.
• Als u op de [Freeze]-knop drukt terwijl het
configuratiemenu of een hulpscherm wordt afgebeeld,
wordt het weergegeven configuratiemenu of hulpscherm
afgesloten.
• De bevriesfunctie werkt als E-Zoom wordt gebruikt.
Procedure
qU kunt dit ook instellen met "Hoogte-breedte" in het menu
"Signaal" van het configuratiemenu.
s
pag.47
Functies voor het verbeteren van projecties 30
fDe hoogte-breedte van computerbeelden wijzigen (voor EB-X6/S6)
Bij het projecten van beelden vanaf de computeringang wijzigt u de hoogte-breedteverhouding als volgt.
Instelling Uitleg Projectievoorbeeld
Normaal Tijdens
beeldinvoer vanaf
de
computeringang
Projectie op volledige projectiegrootte met
behoud van de beeldverhouding van het
ingangsbeeld.
4:3 Projectie op volledige projectiegrootte met een
beeldverhouding van 4:3. Pas dit toe wanneer u
beeld wilt projecteren met een beeldverhouding
van 5:4 (1280 ^ 1024, enz.) op volledige
projectiegrootte.
Bij een ingangssignaal van 1280 ^ 1024
16:9 Projectie met een beeldverhouding van 16:9. Pas
dit toe wanneer u op volledige grootte op een
16:9-scherm wilt projecteren.
Bij een ingangssignaal van 1280 ^ 1024
qAls niet alle delen van een beeld worden weergegeven of geprojecteerd tijdens het projecteren van computerbeelden, stel dan
"Resolutie" in het configuratiemenu op "Breed" of "Normaal" in overeenkomstig het schermformaat van de computer.
s
pag.46
Normaal 4:3
Functies voor het verbeteren van projecties 31
fDe hoogte-breedte van computerbeeld/HDMI-beeld wijzigen (voor EB-W6)
Bij het projecten van beelden vanaf de computeringang of HDMI-ingang wijzigt u de hoogte-breedteverhouding als volgt. Bij de EB-W6 is het
projectieformaat 1280 x 800 beeldpunten (beeldverhouding 16:10) als gevolg van de WXGA-schermresolutie. Stel de breedte-hoogteverhouding bij het
projecteren op 16:9-schermen in op "16:9".
Instelling Uitleg Projectievoorbeeld
Normaal Tijdens
beeldinvoer vanaf
de
computeringang
Projectie op volledige projectiegrootte met
behoud van de beeldverhouding van het
ingangsbeeld.
Bij een ingangssignaal van 1024 ^ 768
Auto Tijdens
beeldinvoer vanaf
de HDMI-ingang
Projectie met een passende beeldverhouding op
basis van gegevens van het ingangssignaal.
Bij een ingangssignaal van 1280 ^ 800
16:9 Projectie op volledige projectiegrootte met een
beeldverhouding van 16:9.
Bij een ingangssignaal van 1024 ^ 768
Functies voor het verbeteren van projecties 32
Volledig Projectie op volledige projectiegrootte. Bij een ingangssignaal van 1024 ^ 768
Zoomen Projectie op volledige projectiegrootte in de
lengterichting met behoud van de
beeldverhouding van het ingangsbeeld. Delen die
buiten de projectiegrootte vallen, worden niet
geprojecteerd.
Bij een ingangssignaal van 1024 ^ 768
Tot Projectie met de resolutie van de grootte van het
ontvangstbeeld in het midden van het scherm. Dit
is ideaal voor een duidelijker projectie.
Als de beeldresolutie hoger dan 1280 ^ 800 is,
worden de randen van het beeld niet
geprojecteerd.
Bij een ingangssignaal van
800 ^ 600
Bij een ingangssignaal van
1400 ^ 1050
Instelling Uitleg Projectievoorbeeld
qAls niet alle delen van een beeld worden weergegeven of geprojecteerd tijdens het projecteren van computerbeelden, stel dan
"Resolutie" in het configuratiemenu op "Breed" of "Normaal" in overeenkomstig het schermformaat van de computer.
s
pag.46
Functies voor het verbeteren van projecties 33
Deel van het beeld vergroten (E-Zoom)
Met deze functie kunt u het beeld vergroten om het in detail te kunnen
bekijken. Dit kan vooral handig zijn bij grafieken en tabellen.
AE-zoom inschakelen.
BVerplaats het kruis naar het gebied van het beeld dat
u wilt vergroten.
Procedure
Afstandsbediening
EB-W6 EB-X6/S6
Afstandsbediening
EB-W6 EB-X6/S6
Kruis
Functies voor het verbeteren van projecties 34
CVergroten.
Iedere keer als u op deze knop drukt, wordt het gebied vergroot. U
kunt versneld vergroten door de knop ingedrukt te houden.
U kunt het vergrote beeld verkleinen door de [-]-knop in te
drukken.
Druk op de [Esc]-knop om te annuleren.
Afstandsbediening
EB-W6 EB-X6/S6
q• De vergrotingsverhouding verschijnt in beeld. Het
geselecteerde gebied kan in 25 stappen 1 tot 4 keer worden
vergroot.
• U kunt door het beeld bewegen met [ ], [ ], [ ] en [ ].
35
Beveiligingsfuncties
De projector beschikt over de volgende geavanceerde
beveiligingsfuncties.
• Wachtwoordbeveiliging
U kunt het aantal gebruikers van de projector beperken.
• Toetsvergrendeling
U kunt voorkomen dat personen zonder toestemming de instellingen
op de projector wijzigen.
• Antidiefstalvergrendeling
De projector is uitgerust met diverse antidiefstalbeveiligingen.
Gebruikers beheren (Wachtwoordbeveiliging)
Als Wachtwoordbeveiliging is ingeschakeld kunnen personen die het
wachtwoord niet kennen de projector niet gebruiken voor het projecteren
van beelden, zelfs niet als de projector is ingeschakeld. Bovendien kan het
gebruikerslogo dat wordt weergegeven als u de projector inschakelt, niet
worden gewijzigd. Dit heeft een antidiefstalfunctie omdat de projector ook
na diefstal niet kan worden gebruikt. Als u de projector aanschaft, is
Wachtwoordbeveiliging niet ingeschakeld.
fManieren van wachtwoordbeveiliging
Er zijn twee manieren om wachtwoordbeveiliging in te stellen, afhankelijk
van het gebruik van de projector.
1. "Inschakelbeveiliging"
Als "Inschakelbeveiliging" is ingeschakeld ("Aan") moet het
wachtwoord telkens worden ingevoerd wanneer de voedingskabel van
de projector sinds de laatste ingave van het wachtwoord uit het
stopcontact is gehaald. Als het verkeerde wachtwoord wordt ingevoerd,
zal de projectie niet starten.
2."Gebr. logo beveil."
Iemand die het gebruikerslogo wil wijzigen dat door de eigenaar van de
projector is vastgelegd, zal merken dat dit niet gaat. Als "Gebr. logo
beveil." is ingeschakeld ("Aan"), is wijziging van de volgende
instellingen niet toegestaan.
• Een gebruikerslogo opnemen
• Een wijziging van de instellingen voor "Achtergrond weerg.",
"Opstartscherm" en "A/V dempen" onder "Weergeven" in het
configuratiemenu.
Beveiligingsfuncties 36
fWachtwoordbeveiliging instellen
Gebruik de volgende procedure om de Wachtwoordbeveiliging in te
stellen.
AHoud de [Freeze]-knop ongeveer vijf seconden
ingedrukt.
Het instellingenmenu voor wachtwoordbeveiliging wordt
weergegeven.
Procedure
Afstandsbediening
EB-W6 EB-X6/S6
q• Als Wachtwoordbeveiliging al is ingeschakeld, moet u het
wachtwoord invoeren.
Als het ingevoerde wachtwoord juist is, wordt het
instellingenmenu voor wachtwoordbeveiliging
weergegeven.
s
"Wachtwoord invoeren" pag.38
• Als het wachtwoord is ingesteld, plak dan de beveiligd-
met-wachtwoord-sticker als extra afschrikmiddel op een
zichtbare plaats op de projector.
Beveiligingsfuncties 38
fWachtwoord invoeren
Als het wachtwoordinvoerscherm wordt weergegeven, voer dan met de
numerieke knoppen op de afstandsbediening het wachtwoord in.
Voer met de numerieke knoppen het wachtwoord in.
(Met de EB-W6, voer het cijfer in terwijl u de knop [Num]
ingedrukt houdt.)
Als u het juiste wachtwoord invoert, start de projectie.
Procedure
Let op
• Als u drie keer achter elkaar een onjuist wachtwoord invoert,
wordt de melding "De projector wordt vergrendeld." ongeveer vijf
minuten lang weergegeven, waarna de projector in standby-
modus gaat. Als dit gebeurt, haal dan de voedingskabel van de
projector uit het stopcontact, steek de kabel er vervolgens weer in
en schakel de projector weer in. De projector geeft het
wachtwoordinvoerscherm opnieuw weer zodat u het juiste
wachtwoord kunt invoeren.
• Als u het wachtwoord bent vergeten, schrijf dan het nummer dat
achter "Code opvragen: xxxxx" op het scherm verschijnt op en
neem contact op met het dichtstbijzijnde adres dat is opgenomen
in de Service- en ondersteuningsgids.
s
Adressenlijst Epson
Projector
• Als u bovenstaande handeling blijft herhalen en het onjuiste
wachtwoord dertig keer achter elkaar invoert, dan wordt de
volgende melding weergegeven en zal de projector geen
wachtwoorden meer accepteren. "De bediening van de projector
wordt geblokkeerd. Neem contact op met Epson zoals beschreven
in uw documentatie."
s
Adressenlijst Epson Projector
Beveiligingsfuncties 39
Bediening beperken (Toetsvergrendeling)
Ga als volgt te werk om de knoppen op het bedieningspaneel te blokkeren.
• Voll. vergrend.
Alle knoppen op het bedieningspaneel zijn geblokkeerd. U kunt de
projector via het bedieningspaneel niet meer bedienen, inclusief in- en
uitschakelen.
• Toetsvergrend.
Alle knoppen op het bedieningspaneel, behalve de [t]-knop, zijn
geblokkeerd.
Dit is nuttig op evenementen of shows waar u alle knoppen wilt
deactiveren en alleen wilt projecteren, of op scholen waar u de
knopbediening wilt beperken. De projector kan nog steeds bediend
worden met de afstandsbediening.
ADruk op de [Menu]-knop en selecteer "Instellingen" -
"Toetsvergrendeling" in het configuratiemenu.
EB-W6 spag.42
EB-X6 spag.43
EB-S6 spag.44
In de infobalk onder het menu ziet u welke knoppen u kunt
gebruiken en waar ze voor dienen.
BSelecteer "Voll. vergrend." of "Toetsvergrend.".
Procedure
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
EB-W6/X6 EB-S6
42
Het configuratiemenu gebruiken (voor EB-W6)
A
Uit hoofdmenu selecteren
C
Het geselecteerde item wijzigen
B
Uit submenu selecteren
Hoofdmenu
Submenu (Settings) (Instellingen)
Infobalk
Selecteer de te wijzigen instellingen
Op de afstandsbediening
Op het bedieningspaneel
Gebruikte knoppen
DAfsluiten
44
Het configuratiemenu gebruiken (voor EB-S6)
A
Uit hoofdmenu selecteren
C
Het geselecteerde item wijzigen
B
Uit submenu selecteren
Hoofdmenu
Submenu (Settings) (Instellingen)
Infobalk
Selecteer de te wijzigen instellingen
Op de afstandsbediening
Op het bedieningspaneel
Gebruikte knoppen
DAfsluiten
45
Lijst met functies
Beeld-menu
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken). De
instellingsgegevens worden voor elk beeldsignaal opgeslagen.
Submenu Functie
Kleurmodus Stel hier de beeldkwaliteit in die bij uw omgeving past. spag.22
Helderheid Stel hier de helderheid van het beeld in.
ContrastgStel hier het verschil in tussen licht en schaduw in het beeld.
Kleurverzadiging Stel hier de kleurverzadiging voor het beeld in.
Tint (Deze instelling is alleen beschikbaar als u composietvideosignaal/S-videosignaal gebruikt en NTSC-signalen worden doorgegeven.)
Stel hier de kleurschakering in.
Scherpte Stel hier de scherpte van het beeld in.
kleurtemperatuur U stelt hier de totale kleurschakering voor het beeld in. Als u "Hoog" selecteert krijgt het beeld een blauwe kleurschakering en als u "Laag"
selecteert krijgt het beeld een rode kleurschakering.
(Dit item kan niet worden geselecteerd als "sRGBg" is geselecteerd als instelling onder "Kleurmodus" in het "Beeld"-menu.)
Kleuraanpassing Rood, Groen, Blauw: U kunt de verzadiging van elke kleur afzonderlijk instellen.
(Dit item kan niet worden geselecteerd als "sRGBg" is geselecteerd als instelling onder "Kleurmodus" in het "Beeld"-menu.)
Autom. iris (Dit item kan alleen worden geselecteerd als "Spel" of "Theater" als instelling is geselecteerd onder "Kleurmodus" in het menu "Beeld".)
Stel dit in op Aan/Uit om de luminantie overeenkomstig de afbeelding in te stellen. spag.24
Resetten Hier kunt u alle functies die u in het "Beeld"-menu hebt ingesteld herstellen naar hun standaardwaarden. Zie spag.52 als u de standaardwaarden
van alle menu-items wilt herstellen.
Computerbeeld Componentvideog/Composietvideog/S-videog
Lijst met functies 46
Signaal-menu
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken). De
instellingsgegevens worden voor elk beeldsignaal opgeslagen.
Submenu Functie
Autom. configuratie Als het invoersignaal verandert, kunt u instellen dat het beeld automatisch de optimale status kiest (Aan of niet (Uit). spag.63
Resolutie Als hier "Automatisch" is ingesteld, wordt de resolutie van het ingangssignaal automatisch vastgesteld. Indien "Automatisch" is geselecteerd en
delen van het geprojecteerde beeld niet worden weergegeven, stel dan "Breed" in voor een breedbeeldscherm en "Normaal" voor een 4:3- of 5:4-
scherm, afhankelijk van de grootte van het computerscherm.
TrackinggHier kunt u het computerbeeld aanpassen als er verticale strepen in het beeld verschijnen. spag.63
Sync.gHier kunt u het computerbeeld aanpassen als het beeld flikkert of wazig is, of als er interferentie optreedt. spag.63
Positie Hier kunt u de positie van het venster naar boven, naar beneden, naar links en naar rechts bijstellen als een deel van het beeld niet wordt
geprojecteerd.
Progressiefg(Componentvideo en HDMI kan alleen worden ingesteld als 480i/576i-signalen worden doorgegeven)
Uit: IP-conversie wordt voor elk veld in het beeld uitgevoerd. Dit is ideaal voor het weergeven van beelden met veel beweging.
Aan: interliniëringg (i) signalen worden geconverteerd naar progressieveg (p) signalen. Dit is ideaal voor het weergeven van stilstaande beelden.
Videobereik HDMI
(alleen EB-W6)
(Kan niet worden gebruikt wanneer een digitaal RGB-signaal wordt ontvangen.)
Wanneer op de HDMI-ingang van de projector een dvd-speler of soortgelijk apparaat is aangesloten, wordt het videobereik van de projector
ingesteld op basis van het videobereik van dat apparaat.
Ingangssignaal U kunt het ingangssignaal van de Computeringangspoort gebruiken.
Als hier "Automatisch" is geselecteerd, wordt het invoersignaal automatisch volgens het aangesloten apparaat ingesteld.
Als de kleuren niet juist worden weergegeven bij de instelling "Automatisch", selecteer dan het signaal van het aangesloten apparaat.
Computerbeeld ComponentvideogComposietvideog/S-videog
HDMI-beeld (alleen EB-W6)
Lijst met functies 48
Instellingen-menu
Submenu Functie
Keystone U kunt verticale trapeziumvertekening (keystone) in beelden corrigeren. sIntroductiehandleiding
Autom. Keystone
(alleen EB-W6/X6)
Voor automatische keystonecorrectie.
(Kan alleen worden gebruikt wanneer "Voorkant" is geselecteerd onder "Uitgebreid" - "Projectie".)
Zoomen
(alleen EB-S6)
Stel dit in op Kortbij/Veraf.
("Kortbij" maakt het geprojecteerde beeldformaat kleiner, "Veraf" maakt het groter.)
Toetsvergrendeling U kunt dit gebruiken om het gebruik van het bedieningspaneel van de projector te beperken. spag.39
Helderheidsaanp. U kunt hier de helderheid van de projectorlamp op een of twee manieren regelen.
Selecteer "Laag" als de geprojecteerde beelden te helder zijn zoals bijvoorbeeld wanneer de geprojecteerde beelden in een donkere kamer of op
een klein scherm worden geprojecteerd. Als "Laag" wordt geselecteerd, worden de hoeveelheid verbruikte elektriciteit en de bedrijfsduur van de
projectorlamp als volgt gewijzigd, terwijl ook de ventilatorruis afneemt. Elektriciteitsverbruik: ongeveer een vermindering van 40 W, levensduur
projectorlamp: ongeveer 1,3 keer langer
Volume U kunt hier het volume aanpassen.
Resetten U kunt hier alle functies die u in het "Instellingen"-menu hebt ingesteld herstellen naar hun standaardwaarden.
Zie spag.52 als u de standaardwaarden van alle menu-items wilt herstellen.
EB-W6/X6 EB-S6
Lijst met functies 49
Uitgebreid-menu
Submenu Functie
Weergeven Hier kunt u instellingen vastleggen voor het venster van de projector.
Bericht: U kunt hier instellen of u de naam van de bron wilt weergeven (Aan) of niet (Uit) als u de invoerbron wijzigt, de naam van de
kleurmodus als u de kleurmodus wijzigt, of er een melding wordt gegeven bij geen beeldsignaal, enzovoort.
Achtergrond weerg.*1: U kunt hier de schermstatus instellen op "Zwart", "Blauw" of "Logo" als er geen signaal wordt ontvangen.
Opstartscherm*1: U kunt hier instellen of u het opstartscherm (het beeld dat wordt geprojecteerd als de projector wordt gestart) wilt weergeven
(Aan) of niet (Uit).
A/V dempen*1: Tijdens A/V Mute (dempen) kunt u het scherm dat uw wilt weergeven instellen op "Zwart", "Blauw" of "Logo".
Gebruikerslogo U kunt het gebruikerslogo dat als achtergrond en tijdens A/V dempen wordt weergegeven wijzigen. spag.78
Projectie Afhankelijk van de manier waarop de projector is opgesteld, kunt u een van de volgende instellingen gebruiken. spag.70
"Voorkant" "Voor/bovenkant" "Achterkant" "Achter/boven"
U kunt de instelling als volgt wijzigen door de [A/V Mute]-knop op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.
"Voorkant"W"Voor/bovenkant"
"Achterkant" W "Achter/boven"
Lijst met functies 51
Informatie-menu
Hier kunt u de status van de beeldsignalen die worden geprojecteerd en de status van de projector controleren. Welke items worden weergegeven is
afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken).
Submenu Functie
Lampuren U kunt hier de opgetelde bedrijfsuren van de projectorlamp weergeven*.
Als de lamp aan vervanging toe is, worden de tekens geel weergegeven.
Bron Hier kunt u weergeven vanaf welk apparaat momenteel wordt geprojecteerd.
Ingangssignaal Geeft de instelling weer van "Ingangssignaal" in het menu "Signaal" overeenkomstig de "Bron".
Resolutie U kunt hier de invoerresolutie weergeven.
Videosignaal Hier kunt u de inhoud weergeven van "Videosignaal" zoals die in het "Signaal"-menu is ingesteld.
Vernieuwingssnelh.
g
Hier kunt u de verversingsfrequentie weergeven.
sync.gInfo Hier kunt u de informatie over het beeldsignaal weergeven.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
Status Dit betreft informatie over problemen die zich hebben voorgedaan met de projector.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
* De totale gebruikstijd van de projectorlamp wordt voor de eerste 10 uur weergegeven als "0H". Na 10 uur wordt steeds één uur toegevoegd per gebruikt uur.
Signaal van computerbeeld/
componentvideog/HDMI-beeld (alleen EB-W6) Composietvideog/S-videogUSB Display/Diavoorstelling
(alleen EB-W6)
Lijst met functies 52
Resetten-menu
Submenu Functie
Alle standaardw. Hier kunt u alle onderdelen van alle menu’s herstellen naar hun standaardwaarden.
De volgende onderdelen worden niet naar hun standaardwaarden hersteld: "Ingangssignaal", "Gebruikerslogo", "Lampuren" en "Taal".
Lampuren
terugzetten
U kunt hier het totale aantal Lampuren wissen en de waarde terugzetten naar "0H". Herstel de waarde als u de projectorlamp vervangt.
Problemen oplossen
In dit hoofdstuk leest u hoe u problemen kunt opsporen en hoe u ze kunt oplossen.
De Help-knop gebruiken ....................................54
Problemen oplossen ..........................................56
• De indicatielampjes aflezen ..............................................56
t Voedingsindicatielampje brandt rood ........................................57
i o Indicatielampje brandt of knippert oranje .............................59
• Als de indicatielampjes geen uitkomst bieden................60
Problemen met het beeld ................................................................61
Problemen bij het starten van de projectie .....................................66
Overige problemen .........................................................................67
54
De Help-knop gebruiken
Als er een probleem optreedt met de projector, kunt u gebruikmaken
van de Help-functie om het probleem op te lossen. De Help-functie
wordt op het scherm weergegeven. Door de vragen te beantwoorden,
kunt u de juiste instellingen aanbrengen.
ADruk op de [Help]-knop.
Het hulpscherm wordt weergegeven.
BSelecteer een menu-item.
Procedure
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
De Help-knop gebruiken 55
CBevestig de selectie.
Vragen en oplossingen worden op het onderstaande
schermweergegeven.
Druk op de [Help]-knop om de Help af te sluiten.
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6 EB-S6
q• Als de Help geen oplossing voor het probleem biedt,
raadpleeg dan "Problemen oplossen".
s
pag.56
• De weergegeven hulpinformatie varieert per
projectormodel.
56
Problemen oplossen
Als u een probleem hebt met de projector, controleer dan eerst de indicatielampjes op de projector en raadpleeg "De indicatielampjes aflezen"
verderop in deze handleiding voor meer informatie.
Als de indicatielampjes niet duidelijk aangeven wat het probleem zou kunnen zijn, raadpleeg dan "Als de indicatielampjes geen uitkomst bieden".
spag.60
De indicatielampjes aflezen
De projector is uitgerust met drie indicatielampjes die de bedrijfsstatus van de projector aangeven.
Raadpleeg de tabel op de volgende pagina voor informatie over de betekenis van de indicatielampjes en hoe u de door deze lampjes aangegeven problemen
kunt oplossen.
Als geen van de indicatielampjes brandt, controleer dan of de voedingskabel op de juiste manier is aangesloten en of de stroomvoorziening normaal verloopt.
Als u de voedingskabel loskoppelt, is het mogelijk dat het t indicatielampje nog even blijft branden. Dit duidt niet op een defect.
Geeft de bedrijfsstatus weer.
Oranje : Standby
Als u op de [t]-knop drukt en de projector is in standby-modus, dan start de projectie.
Groen (knippert) : De projector warmt op
Het opwarmen duurt ongeveer 30 seconden. Als het opwarmen is afgerond, knippert het
indicatielampje niet meer.
Groen : De projector warmt op
Geeft de status van de projectorlamp weer.
Geeft de interne temperatuur van de projector weer.
Problemen oplossen 57
ft Voedingsindicatielampje brandt rood
: Brandt : Knippert: : Uit
Status Oorzaak Oplossing of status
Internal Error
(Interne fout)
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. sAdressenlijst Epson Projector
Fan Error
(Ventilatorfout)
Sensor Error
(Sensorfout)
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. sAdressenlijst Epson Projector
Automatische irisfout Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. sAdressenlijst Epson Projector
High Temp Error
(Hoge-
temperatuurfout)
(oververhitting)
De projectorlamp wordt automatisch uitgeschakeld en de projectie stopt. Wacht ongeveer vijf minuten. Na ongeveer vijf
minuten schakelt de projector over op stand-by, controleer daarom de twee volgende punten.
• Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen een muur is geplaatst.
• Als het luchtfilter verstopt is, reinig het dan of vervang het. spag.71, 77
Als de fout zich blijft voordoen nadat u de bovenstaande punten heeft gecontroleerd, schakel dan de projector uit, haal de
stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde
adres in de Service- en Ondersteuningsgids. sAdressenlijst Epson Projector
Als u de projector op 1.500 m of hoger gebruikt, stel dan "Hoogtemodus" in op "Aan". spag.50
Probleem
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Problemen oplossen 60
Als de indicatielampjes geen uitkomst bieden
Als een van hieronder beschreven problemen zich voordoet en de
indicatielampjes geen oplossing bieden, raadpleeg dan de betreffende
pagina.
Problemen met het beeld
fGeen beeld spag.61
De projectie start niet, het projectiegebied is geheel zwart, het
projectiegebied is geheel blauw, enzovoort.
fGeen bewegende beelden spag.61
De door de computer doorgegeven bewegende beelden worden zwart
weergegeven en er wordt niets geprojecteerd.
fDe projectie stopt automatisch spag.61
fDe melding "Niet ondersteund." wordt weergegeven
spag.62
fDe melding "Geen signaal." wordt weergegeven spag.62
fVaag of onscherp beeld spag.63
fInterferentie of vervormd beeld spag.63
Er treden problemen op zoals interferentie, vervorming of zwart-
witpatronen.
fAfgevlakt (lang) of kort beeld of onjuiste verhoudingen
spag.64
Slechts een deel van het beeld wordt weergegeven, of de hoogte-
breedteverhouding van het beeld is onjuist, enzovoort.
fDe beeldkleuren zijn niet juist spag.65
Het hele beeld heeft een paarsachtige of groenachtige kleur, de beelden
zijn zwart-wit, de kleuren zijn mat, enzovoort.
(Computermonitoren en LCD-schermen leveren verschillende prestaties
op het gebied van kleurenreproductie. De geprojecteerde kleuren komen
dus mogelijk niet overeen met de kleuren op de monitor. Dit is normaal.)
fDonker beeld spag.65
fEr wordt niets weergegeven op de externe monitor (alleen
EB-X6/S6) spag.65
Problemen bij het starten van de projectie
fDe projector start niet spag.66
Overige problemen
fGeen of te zwak geluid spag.67
fDe afstandsbediening werkt niet
spag.67
Problemen oplossen 64
fAfgevlakt (lang) of kort beeld of onjuiste verhoudingen
Controleer Oplossing
Wordt er een breedbeeldsignaal van de computer
geprojecteerd?
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s"Signaal" - "Resolutie"
pag.46
Wordt het beeld nog steeds vergroot door E-zoom? Druk op de [Esc]-knop op de afstandsbediening om E-Zoom te annuleren. spag.33
Is "Positie" juist ingesteld? Druk op de [Auto]-knop op de afstandsbediening of de [Enter]-knop op het bedieningspaneel om de
instellingen van het geprojecteerde computerbeeld automatisch te laten uitvoeren. Als de beeldinstellingen
na deze automatisch instelling toch niet goed zijn, kunt u ze met "Positie" in het configuratiemenu instellen.
Naast de beeldsignalen van de computer kunt u terwijl u projecteert ook andere signalen onder "Position"
(Positie) in het configuratiemenu instellen. s"Signaal" - "Positie" pag.46
Kunnen er op de computer twee beeldschermen worden
aangesloten?
Als u de instelling voor het gebruik van twee beeldschermen onder "Eigenschappen beeldscherm" in het
configuratiescherm van de computer hebt ingeschakeld, wordt ongeveer de helft van het beeld op het
computerscherm geprojecteerd. Als u het gehele beeld op het computerscherm wilt weergeven, schakel dan
de instelling voor het gebruik van twee beeldschermen uit. sDocumentatie bij het videostuurprogramma
voor de computer
Hebt u de juiste resolutie geselecteerd? Stel de computer zodanig in dat de doorgegeven signalen compatibel zijn met de projector.
s"Lijst met ondersteunde monitorbeeldschermen" pag.108 sComputerdocumentatie
Alleen als er computerbeelden worden
geprojecteerd
Alleen als er computerbeelden worden
geprojecteerd
Alleen als er computerbeelden worden
geprojecteerd
Problemen oplossen 66
fProblemen bij het starten van de projectie
fDe projector start niet
Controleer Oplossing
Hebt u op de [t]-knop gedrukt? Druk op de [t]-knop om de projector in te schakelen.
Zijn de indicatielampjes uitgeschakeld? De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.
Sluit de voedingskabel van de projector op de juiste manier aan.
Controleer of het stopcontact en de voedingsbron goed werken.
Gaan de indicatielampjes aan en uit als de voedingskabel
wordt aangeraakt?
Er is waarschijnlijk een los contact in de voedingskabel of de voedingskabel is defect. Sluit de
voedingskabel opnieuw aan. Lost dit het probleem niet op, schakel dan de projector uit, haal de stekker van
de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het
dichtstbijzijnde adres in de Service- en ondersteuningsgids. sAdressenlijst Epson Projector
Staat Toetsvergrendeling op "Voll. vergrend."? Wanneer u de [Enter]-knop op het bedieningspaneel ongeveer zeven seconden ingedrukt houdt, verschijnt er
een melding en wordt de blokkering opgeheven. spag.39
Is de stroomkabel onmiddellijk na Direct uitschakelen weer
aangesloten, of is de verzekering uitgeschakeld?
Als de bewerking links is uitgevoerd indien "Dir. Inschakelen" is ingesteld op "Aan", kan het zijn dat de
stroom niet opnieuw wordt ingeschakeld. Druk op de [t] knop om de projector weer aan te zetten.
Problemen oplossen 67
fOverige problemen
fGeen of te zacht geluid
fDe afstandsbediening werkt niet
Controleer Oplossing
Is de audiobron goed aangesloten? Controleer of de kabel is aangesloten op de audiopoort.
Is het volume ingesteld op het laagste niveau? Pas het volume aan zodat er geluid hoorbaar is.
Is A/V dempen ingeschakeld? Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren. spag.25
Is de waarde voor de audiokabel "No resistance" (Geen
weerstand)?
Als u een reguliere audiokabel gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is
aangegeven.
Controleer Oplossing
Wijst de LED van de afstandsbediening naar de
afstandsbedieningsontvanger op de projector als deze wordt
bediend?
Richt de afstandsbediening op de afstandsbedieningsontvanger.
De hoek waaronder u de afstandsbediening horizontaal moet houden is ongeveer 30° graden horizontaal, en
verticaal ongeveer 15° graden.
Is de afstandsbediening te ver van de projector verwijderd? De afstandsbediening heeft een bereik van ongeveer 6 meter.
Schijnt er rechtstreeks zonlicht of vel licht van tl-lampen op
de afstandsbedieningsontvanger?
Plaats de projector op een locatie waar geen vel licht op de afstandsbedieningsontvanger schijnt.
Zijn de batterijen leeg of verkeerd geplaatst? Controleer of de batterijen op de juiste manier zijn geplaatst of vervang de batterijen indien nodig.
spag.72
Is de knop op de afstandsbediening langer dan 30seconden
ingedrukt?
Als een van de knoppen op de afstandsbediening langer dan 30 seconden wordt ingedrukt, stuurt de
afstandsbediening geen signalen meer (sleep mode van afstandsbediening). Als de knop wordt losgelaten,
wordt de normale bediening op de afstandsbediening hervat. Hiermee wordt de Sluimerstand geactiveerd.
Zo wordt voorkomen dat de batterijen per ongeluk leeglopen als de knoppen op de afstandsbediening per
ongeluk worden ingedrukt, bijvoorbeeld als de afstandsbediening in een tas wordt bewaard of als er een
object op wordt geplaatst.
Diashow gebruiken (alleen EB-W6)...................96
• Beeldbestanden die in een diashow kunnen worden
geprojecteerd .....................................................................96
• Basisbediening voor diashow ...........................................96
Diashow starten ..............................................................................96
Diashow afsluiten ...........................................................................97
Bladerscherm diashow ...................................................................97
Afzonderlijke afbeeldingen afspelen..............................................99
Diashow uitvoeren........................................................................100
Afbeeldingen draaien ...................................................................101
• Weergave van beeldbestanden en diashow instellen....101
Optionele accessoires en
verbruiksmateriaal............................................103
Optionele accessoires ...................................................................103
Verbruiksmateriaal .......................................................................103
Woordenlijst......................................................104
ESC/VP21-commando's ...................................106
• Lijst met commando's.....................................................106
• Kabelindelingen...............................................................106
USB-aansluiting ...........................................................................106
• USB-aansluiting instellen ...............................................107
Lijst met ondersteunde
monitorbeeldschermen ....................................108
• EB-W6 ............................................................................. 108
Computerbeelden (analoge RGB)................................................ 108
Componentvideo .......................................................................... 109
Composietvideo/S-video.............................................................. 109
Ingangssignaal vanuit HDMI-ingangspoort................................. 110
• EB-X6 .............................................................................. 111
Computerbeelden (analoge RGB)................................................ 111
Componentvideo .......................................................................... 112
Composietvideo/S-video.............................................................. 112
• EB-S6 ............................................................................... 113
Computerbeelden (analoge RGB)................................................ 113
Componentvideo .......................................................................... 114
Composietvideo/S-video.............................................................. 114
Technische gegevens.......................................115
• Technische gegevens....................................................... 115
• Systeemeisen voor de meegeleverde software .............. 117
Afmetingen ........................................................118
Index...................................................................119
Produktspecifikationer
| Varumärke: | Epson |
| Kategori: | Beamer projektor |
| Modell: | eb w6 |
Behöver du hjälp?
Om du behöver hjälp med Epson eb w6 ställ en fråga nedan och andra användare kommer att svara dig
Beamer projektor Epson Manualer
16 Januari 2025
21 Augusti 2024
20 Augusti 2024
25 Juli 2024
25 Juli 2024
25 Juli 2024
25 Juli 2024
25 Juli 2024
25 Juli 2024
25 Juli 2024
Beamer projektor Manualer
Nyaste Beamer projektor Manualer
2 Februari 2025
11 Januari 2025
8 Januari 2025
19 December 2024
22 Oktober 2024
20 Oktober 2024
19 Oktober 2024
17 Oktober 2024
17 Oktober 2024
17 Oktober 2024
