Sida 1/11

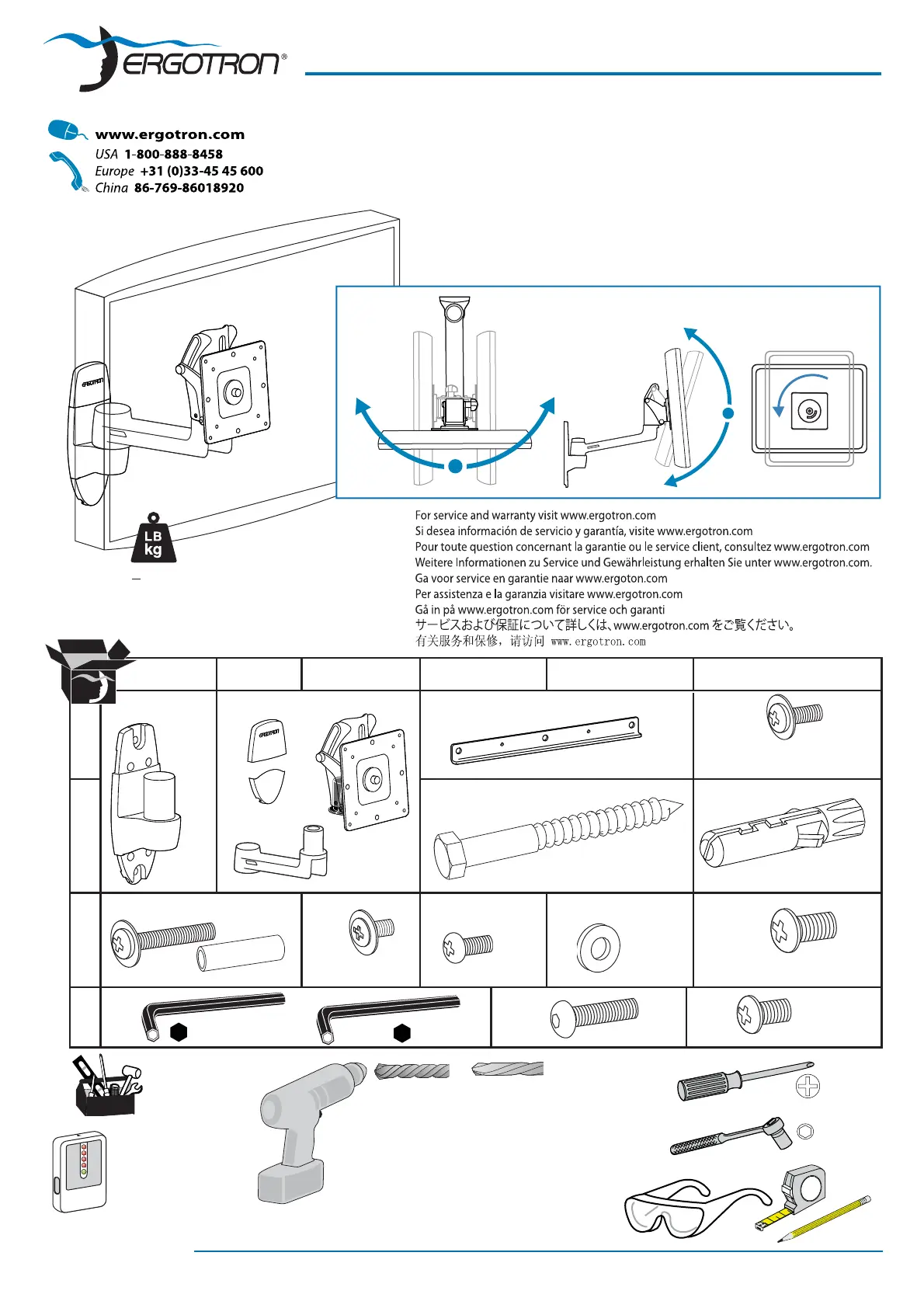

ABCDEF

13mm

2.5mm

M4 x 12mm

M8 x 80mm

M6 x 14mm

1x1x1x4x

2x2x

6mm

M4 x 6mm

1/8"

10-24 x 5/8"

M4 x 14mm

12mm

M4 x 25mm

M4 x 8mm

± 20˚

+ 15˚

- 5˚

888-45-200-W-00 rev.A • 03/11

1 of 11

LX HD Wall Mount Swing Arm

ASSEMBLY INSTRUCTIONS

INSTRUCCIONES DE INSTALACIÓN

NOTICE D’ASSEMBLAGE

MONTAGEANLEITUNGEN

INSTALLATIE INSTRUCTIES

MANUALI D’ISTRUZIONE

取扱い説明書

安装说明

설치 안내

< 50 lbs. (22.7 kg)

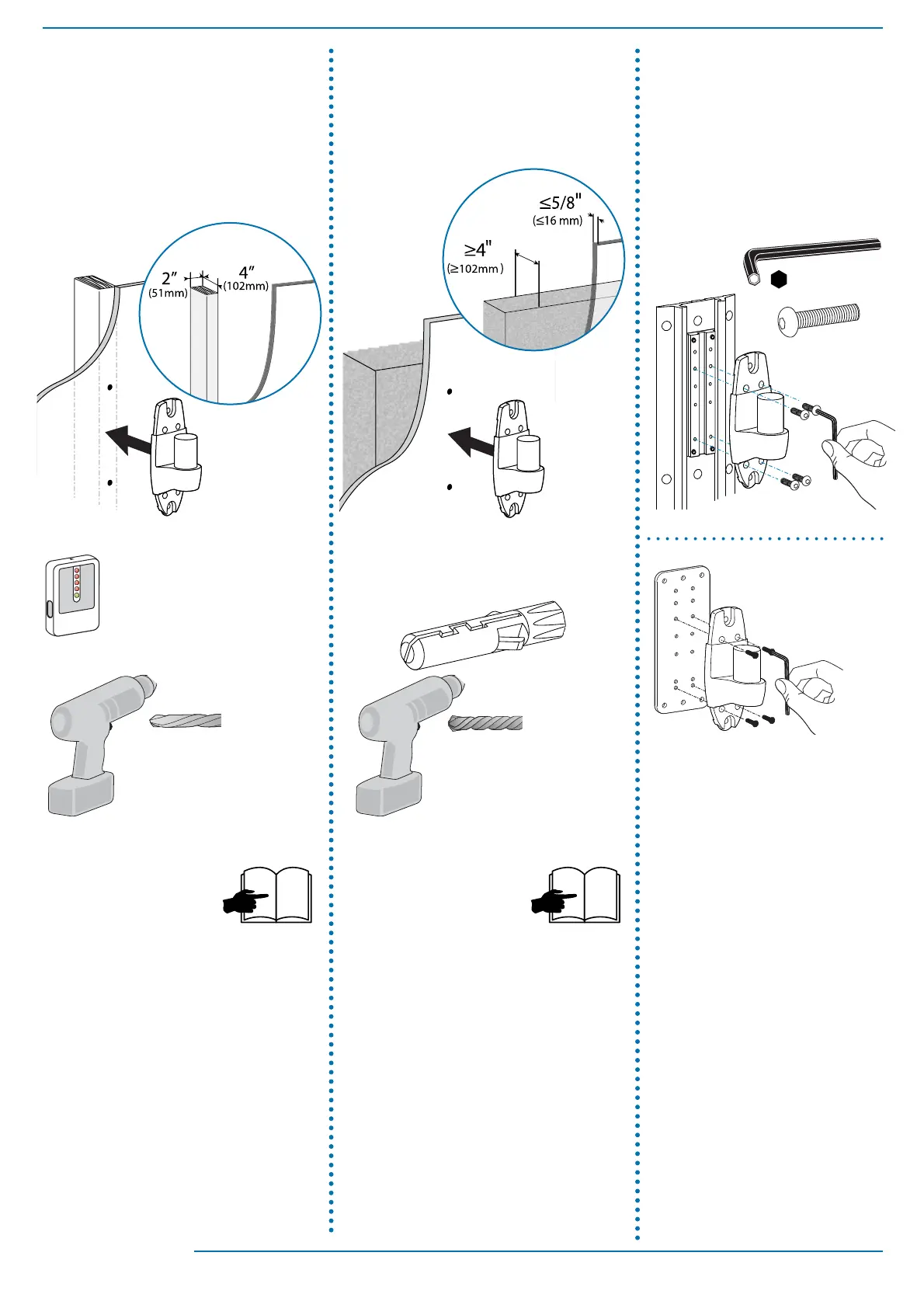

Ø 3/8" (10 mm)

Concrete

Concreto

Béton

Massivbeton

Beton

Cemento

コンクリート

水泥质

콘크리트

Ø 3/16" (5 mm)

Wood

Madera

Bois

Solide Holzbalkenträger

Massief Houten Pilaren

Due montanti in legno massiccio

木

木质

나무

Stud Finder

Localizador de largueros de madera

Stud Finder

Auswahl von Montagematerial

Positiebepaler balken

Rilevatore di montanti

スタッドファインダー

螺栓探测器

스터드 파인더

Betygsätt denna manual

4.6/5 (2 Recensioner)

Produktspecifikationer

Varumärke:	Ergotron
Kategori:	Platt panelstöd
Modell:	LX HD Wall Mount Swing Arm
Vikt:	1950 g
Höjd:	114 mm
Förpackningens bredd:	318 mm
Certifiering:	UL
Maximal skärmstorlek:	42 "
Minsta skärmstorlek:	- "
Lutningsvinkel:	-20 - 20 °
Maxvikt:	22.7 kg
Produktens färg:	Gjuten aluminium
bruksanvisning:	Ja
Låddjup:	197 mm
Vikt inkl. förpackning:	2500 g
Material, hölje:	Gjuten aluminium
Monteringssätt:	Vägg
Harmonized System (HS)-kod:	85299097
Gränsssnitt för panelmontering:	75 x 75,100 x 100,200 x 100,200 x 200 mm
Panoreringsvinkel:	0 - 360 °
Monteringsgränssnitt kompatibilitet (min):	75 x 75 mm
Monteringsgränssnitt kompatibilitet (max):	200 x 200 mm
Svängradie:	360 °
