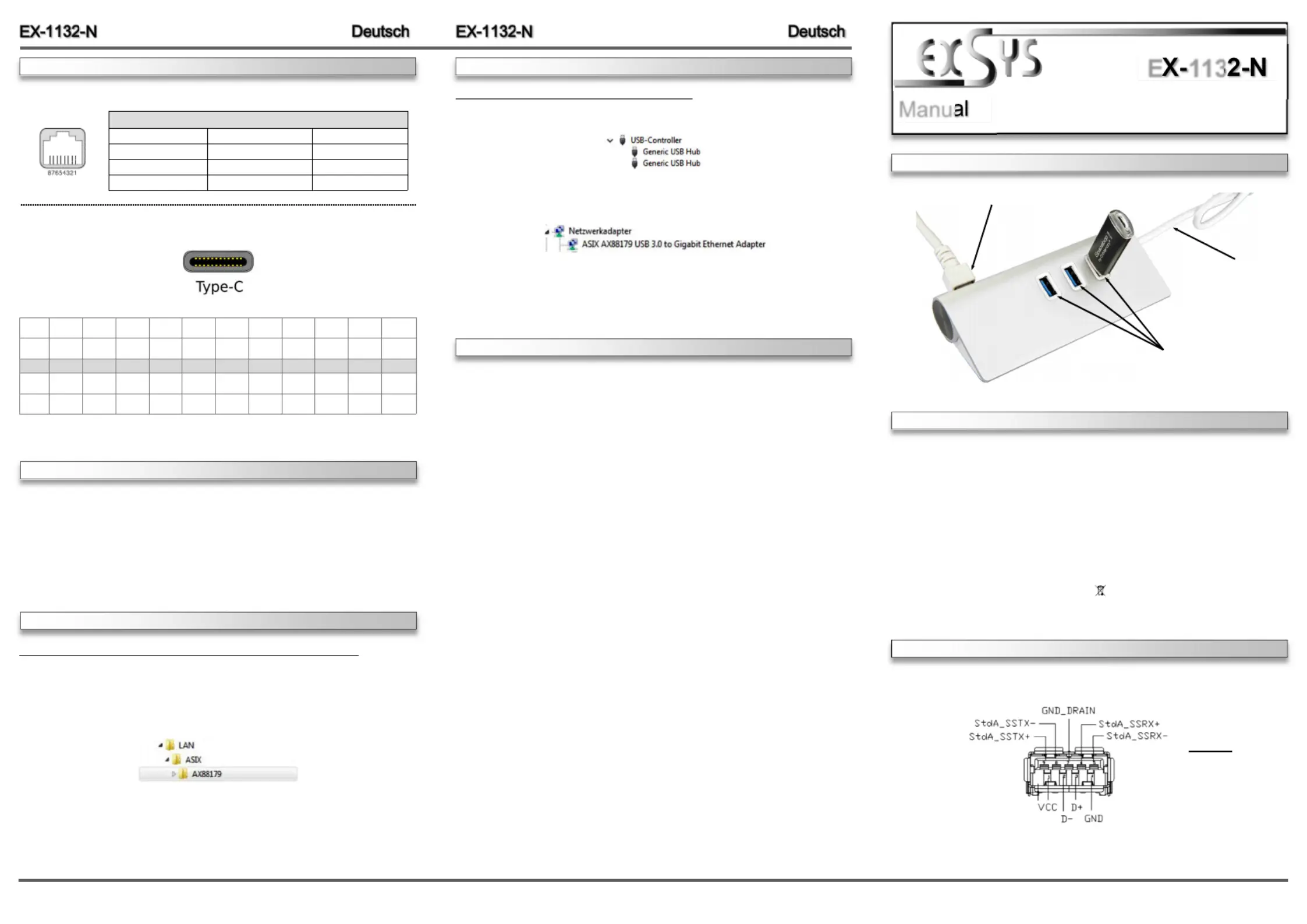

Sida 1/2

6 5

Die EX 1132 N ist mit drei USB 3.1 (Gen1) Ports für Endgeräte und einem RJ45 Port ausgestat-- -

tet. Der RJ45 Port an der EX 1132 N ermöglicht Ihnen, Ihren Desktop PC oder Ihr Notebook in - -

ein 10/100/1000Mbps Netzwerk einzubinden oder ein Netzwerkfähiges Endgerät anzuschlie-

ßen. Er unterstützt alle USB Anschlüsse von 2.0 bis 3.1. Der serielle USB 3.1 (Gen1) Bus wird

optimal durch die Leistung des schnellen Chipset unterstützt. Die EX 1132 N gewährleistet so - -

eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Der

RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er unterstützt den Bus Powered

Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Ein-

stellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorge-

nommen werden.

Kompatibilität: USB 2.0, 3.0 & 3.1 / TCP/IP 10/100/1000

Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

Anschlüsse: 3x USB 3.1 (Gen1) A -Buchse, 1x RJ45 Gigabit Ethernet Anschluss

Lieferumfang: EX 1132 N, Treiber CD, Anleitung, USB C auf USB A Adapter - - - -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1132 N. Please refer your computer’s reference manual whenever in doubt.- -

1. Connect the EX 1132 N to the USB C Port at your PC. - - -

2. Now you can connect a network cable or a network device at the EX 1132 - -N and also three

USB devices at the USB 3.1 (Gen1) ports.

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 26.09.16

E 113 N

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.1 (Gen1) A Buchse:-

Anschlusskabel für den PC

RJ45 Anschluss

USB 1 3: -

3 x externe USB 3.1 (Gen1)

A Buchse für Endgeräte-

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

HARDWARE INSTALLATION

DRIVER INSTALLATION

RJ45 Port:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Port

CONNECTORS

USB 3.1 (Gen1) C Plug:-

A12 A11 A10 A9 A8 A7 A6 A5 A4 A3

GND RX2+ RX2 VBUS SBU1 D D+ CC1 VBUS TX1 - - -

GND TX2+ TX2 VBUS CC2 D+ D SBU2 VBUS RX1 - - -

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10

TX1+

RX1+

B11

GND

B12

Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac OS/ Linux

After the hardware installation Windows will recognize the device automatically and install the

USB 3.1 (Gen1) connections. For the network port it doesn‘t need a manual driver installation. If

the EX 1132 N network connection is not automatically installed, now follow the next steps. - -

Please insert the Driver CD into your CD Rom drive (e.g. Drive D:) and open the folder for your -

operating system which is in the folder (see picture).„AX88179“

Now start the file which is in the „AX88179“ folder. Follow the installation instructions „setup“

and complete the installation.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry's:

Further you should see at „Ethernet Adapter“ the following new entry:

If you see this or a similar information the device is installed correctly.

DRIVER INSTALLATION
