Sida 1/2
1
IMPORTANT:
Go to www.extron.com for the
complete user guide and installation
instructions befor
e connecting the
pr
oduct to the power sou
rce.
DA4HD4KPLUS and
DA6HD4KPLUS • Setup Guide
Overview
The Extron DA4 HD 4K PLUS and DA6HD4KPLUS distribution ampliers distribute one HDMIinput signal to four or six outputs
simultaneously at resolutions up to UHD and 4K@60Hz 4:4:4, following the HDMI2.0b and HDCP2.2 specications. This setup
guide provides basic instructions for installation by an experienced installer.
For complete instructions, see the at DAHD 4K PLUS Series User Guide www.extron.com.

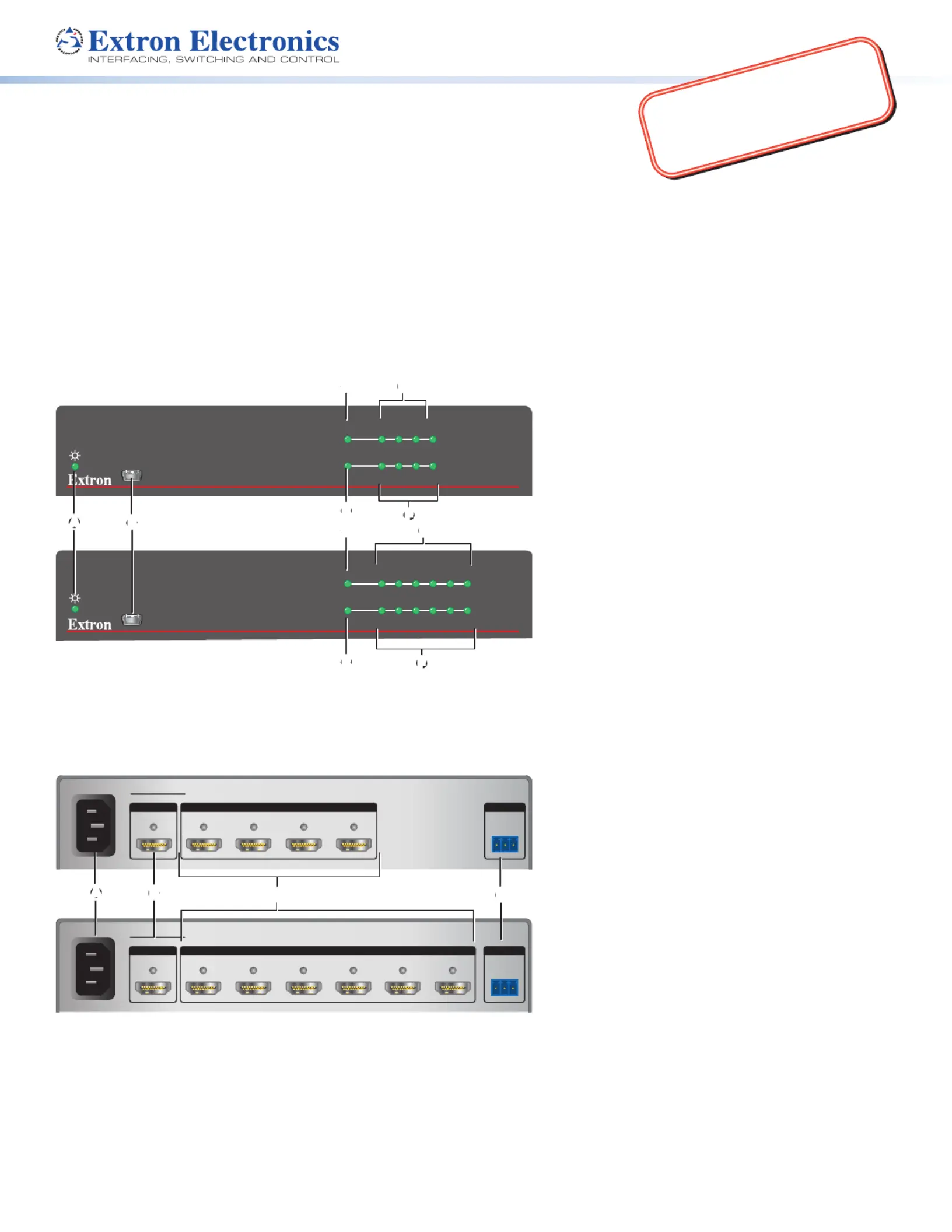

Front Panel
E
F
F
E
B
A
D
DA6 HD 4K PLUS
HDMI DISTRIBUTION AMPLIFIER
CONFIG
HDCP
1 2 3 4
SIGNAL
INPUT OUTPUTS
5 6
DA4 HD 4K PLUS
HDMI DISTRIBUTION AMPLIFIER
CONFIG
HDCP
1 2 3 4
SIGNAL
INPUT OUTPUTS
C
C
D
Figure 1. DA HD 4K PLUS Front Panels
Rear Panel
A
B
D
C
50/60 Hz
100-240V ~ 0.3A MAX
DA6 HD 4K PLUS
RS-232
4
3 6
521
Tx Rx G
OUTPUTS REMOTEINPUT
50/60 Hz
100-240V ~ 0.3A MAX
DA4 HD 4K PLUS
RS-232
4321
Tx Rx G
REMOTEOUTPUTSINPUT
Figure 2. DA HD 4K PLUS Rear Panel Connections
A
— Lights when power is Power status LED
applied to the unit.
B
— Used for SIS or PCS to USB Config port
configure, monitor, and update firmware on the
unit.
C
— Lights when a TMDS signal is Input Signal LED
detected on the HDMI input. If the source requires
HDCP encryption, this LED lights only when HDCP
is authenticated.
D
— Light when HPD is Output Signal LEDs
detected from the corresponding sink device and
when a TMDS signal is detected at the input.
E
— Lights when the source Input HDCP LED
requires HDCP encryption and it has been
authenticated with the HDMI input.
F
— Light when HDCP is Output HDCP LEDs
authenticated between the DA4HD4KPLUS or
DA6HD4KPLUS output and the corresponding
sink device.
A
— Connect the provided IEC cable Power input
to a 100‑240VAC (50or 60Hz) power source.
B
— Connect a source device to this HDMI input
female HDMI type A input.
C
— Connect up to four or six display HDMI outputs
devices to these female HDMI type A outputs.
D

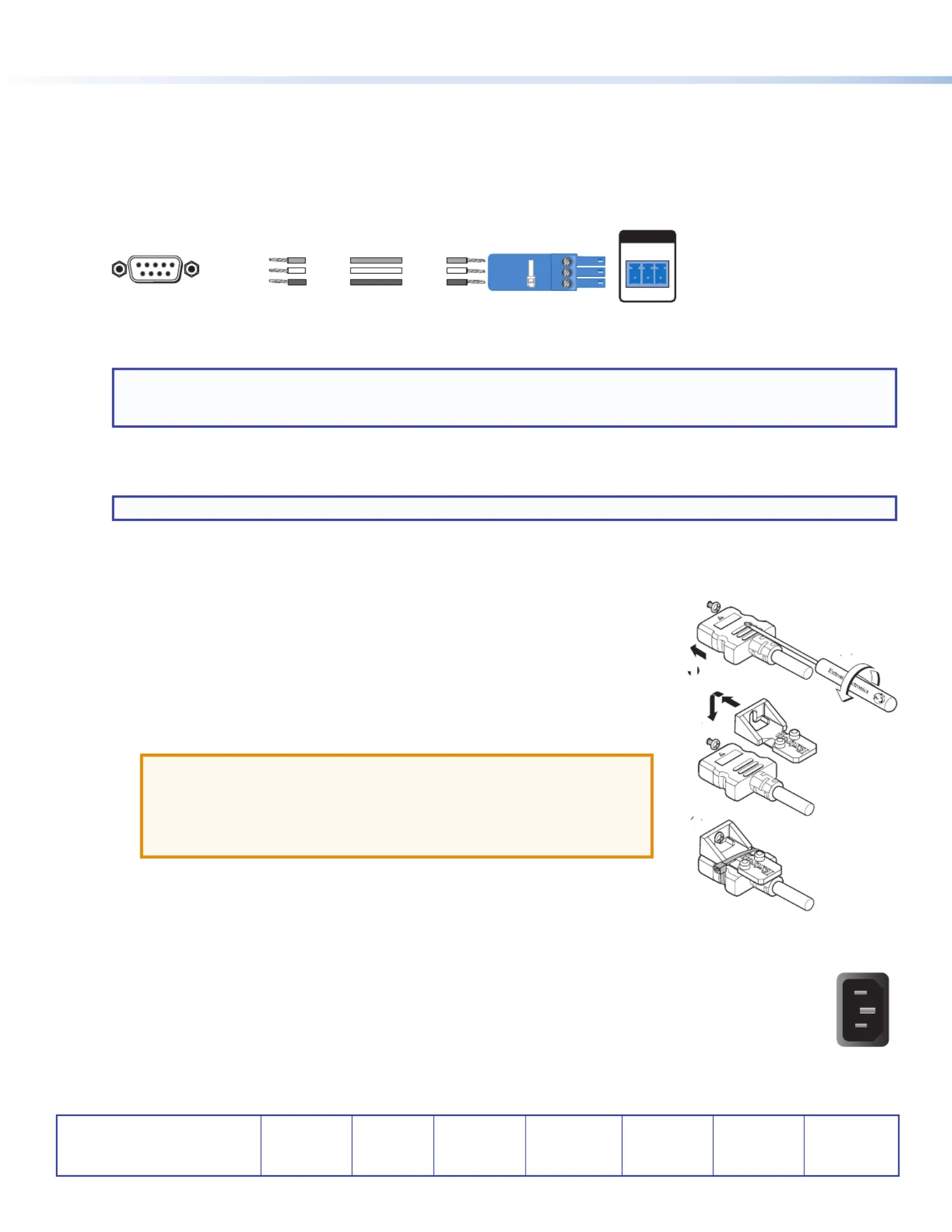

— Connect the provided Remote RS-232 port
3‑pole captive screw connector for SIS
configuration, monitoring, and firmware updates
(Pin 1 = Tx, Pin 2 = Rx, Pin 3 = Ground).
Protocol: 9600 baud, 8 data bits, 1 stop bit,
no parity.
