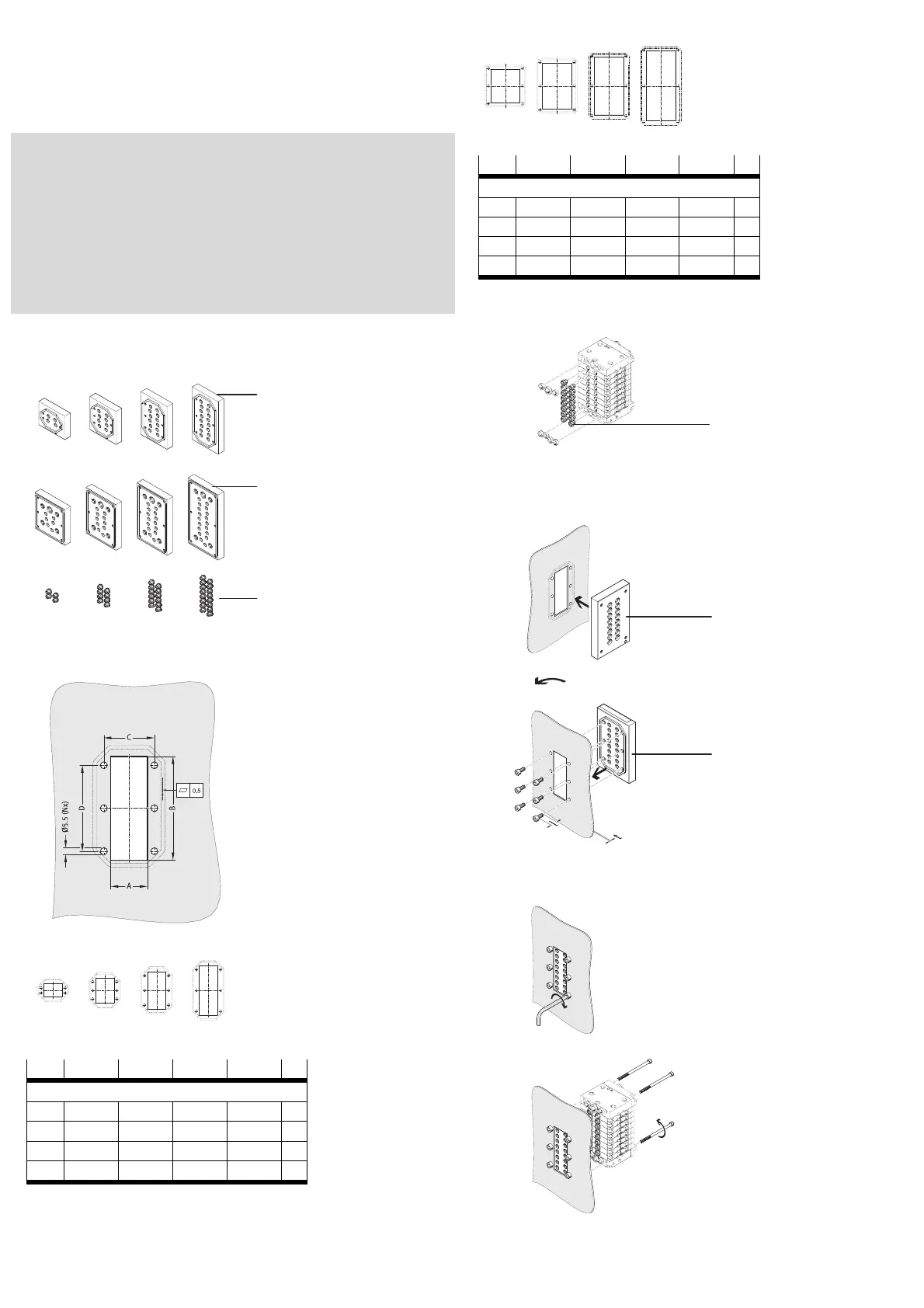

Montageanleitung (de)

746 709 / 2009-07a

†‡

Multipol

CPV14-VI-P…

Festo SE & G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Teileliste

P2 P4 P6 P8

9053d_13

9053d_16

9053d_11

1 Multipol

CPV14-VI-P…-D

2 Multipol

CPV14-VI-P…-C

3 Dichtungen

CPV14-VI-P.1/8

2. Vorbereitung zur Montage

9053d_5 und 9053d_12

•Beachten Sie notwendige

Maße für den Montage-

ausschnitt (! Tabelle).

Um die Schutzart IP65 zu

gewährleisten.

•Stellen Sie sicher, dass

die Fläche im Bereich der

Dichtfläche:

– eben ist.

– frei von Riefen und Kratzer

ist.

9053d_14

Montageausschnitt für

CPV14-VI-P…-D 1

Typ A _

__ _

__ 0,1 B 0,1 C 0,1 D 0,1 N

CPV14-VI-P…-D 1

P2 42,6 30,5 55,6 12 4

P4 42,6 58,5 55,6 40 6

P6 42,6 86,5 55,6 68 6

P8 42,6 114,5 55,6 96 6

9053d_16

Montageausschnitt für

CPV14-VI-P…-C 2

Typ A _

__ _

__ 0,1 B 0,1 C 0,1 D 0,1 N

CPV14-VI-P…-C 2

P2 68 78 79 82 6

P4 68 106 79 110 6

P6 68 134 79 138 6

P8 68 162 79 166 6

3. Montage

9053d_6

•Drücken Sie alle beigeleg-

ten Dichtungen 3 in die

Bohrungen der CPV-

Ventilinsel.

•Beachten Sie, dass die

3er- und 4er-Dichtungen,

die den Endplatten der

CPV-Ventilinsel beigelegt

sind, nur bei Multipol 2

notwendig sind.

9053d_7

•Positionieren Sie den Mul-

tipol 1 bzw. 2 von innen

am Montageausschnitt.

9053d_8

9053d_9

•Befestigen Sie den Multi-

pol 1 bzw. 2 mit N x M5

korrosionsbeständigen

Schrauben nach DIN EN

ISO 4762.

•Wählen Sie die Schrau-

benlänge l wie folgt. Es

muss eine Einschraubtiefe

der Schrauben von mind.

7,5 mm bis max. 9,5 mm

gewährleistet sein.

9053d_10

•Drehen Sie die Schrauben

fest. Halten Sie das zuläs-

sige Anziehdrehmoment

ein.

9053d_17

Zur Befestigung der Ventilin-

sel CPV14:

•Beachten Sie die Monta-

gehinweise aus der zuge-

hörigen Pneumatik-

Beschreibung der Venti-

linsel.

l – t = 7,5mm … 9,5 mm

5 Nm 10% _

Assembly instructions (en)

746 709 / 2009-07a

†‡

Multiple connector plate

CPV14-VI-P…

Festo SE & G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

P2 P4 P6 P8

9053d_13

9053d_16

9053d_11

1 Multiple connector plate

CPV14-VI-P…-D

2 Multiple connector plate

CPV14-VI-P…-C

3 Seals

CPV14-VI-P.1/8

2. Preparing for assembly

9053d_5 und 9053d_12

•Note the dimensions of

the cut-out for fitting

(! Table).

In order to comply with

protection class IP65:

•Make sure that the

surface near the sealing

surface:

– is flat.

– is free of marks and

scratches.

9053d_14

Mounting cut-out for

CPV14-VI-P…-D 1

Type A _

__ _

__ 0.1 B 0.1 C 0.1 D 0.1 N

CPV14-VI-P…-D 1

P2 42.6 30.5 55.6 12 4

P4 42.6 58.5 55.6 40 6

P6 42.6 86.5 55.6 68 6

P8 42.6 114.5 55.6 96 6

9053d_16

Mounting cut-out for

CPV14-VI-P…-C 2

Type A _

__ _

__ 0.1 B 0.1 C 0.1 D 0.1 N

CPV14-VI-P…-C 2

P2 68 78 79 82 6

P4 68 106 79 110 6

P6 68 134 79 138 6

P8 68 162 79 166 6

3. Assembly

9053d_6

•Press the seals 3

supplied into the holes in

the CPV valve terminal.

•Note that the 3 and 4-part

seals supplied with the

end plates of the CPV

valve terminal are only

required with multiple

connector plate 2.

9053d_7

•Position multiple

connector plate or 1 2

in the mounting cut-out

from inside.

9053d_8

9053d_9

•Fasten the multiple

connector plate or 1 2

with corrosion resistant

N x M5 screws as per DIN

EN ISO 4762.

•Select the screw length l

as follows. A screw depth

of at least 7.5 mm to max.

9.5 mm must be

guaranteed.

9053d_10

•Tighten the screws.

Maintain the permitted

tightening torque.

9053d_17

For mounting the valve

terminal:

•Observe the assembly

instructions for the

pneumatic section of the

valve terminal.

l – t = 7.5mm … 9.5 mm

5 Nm 10% _
