Sida 1/2

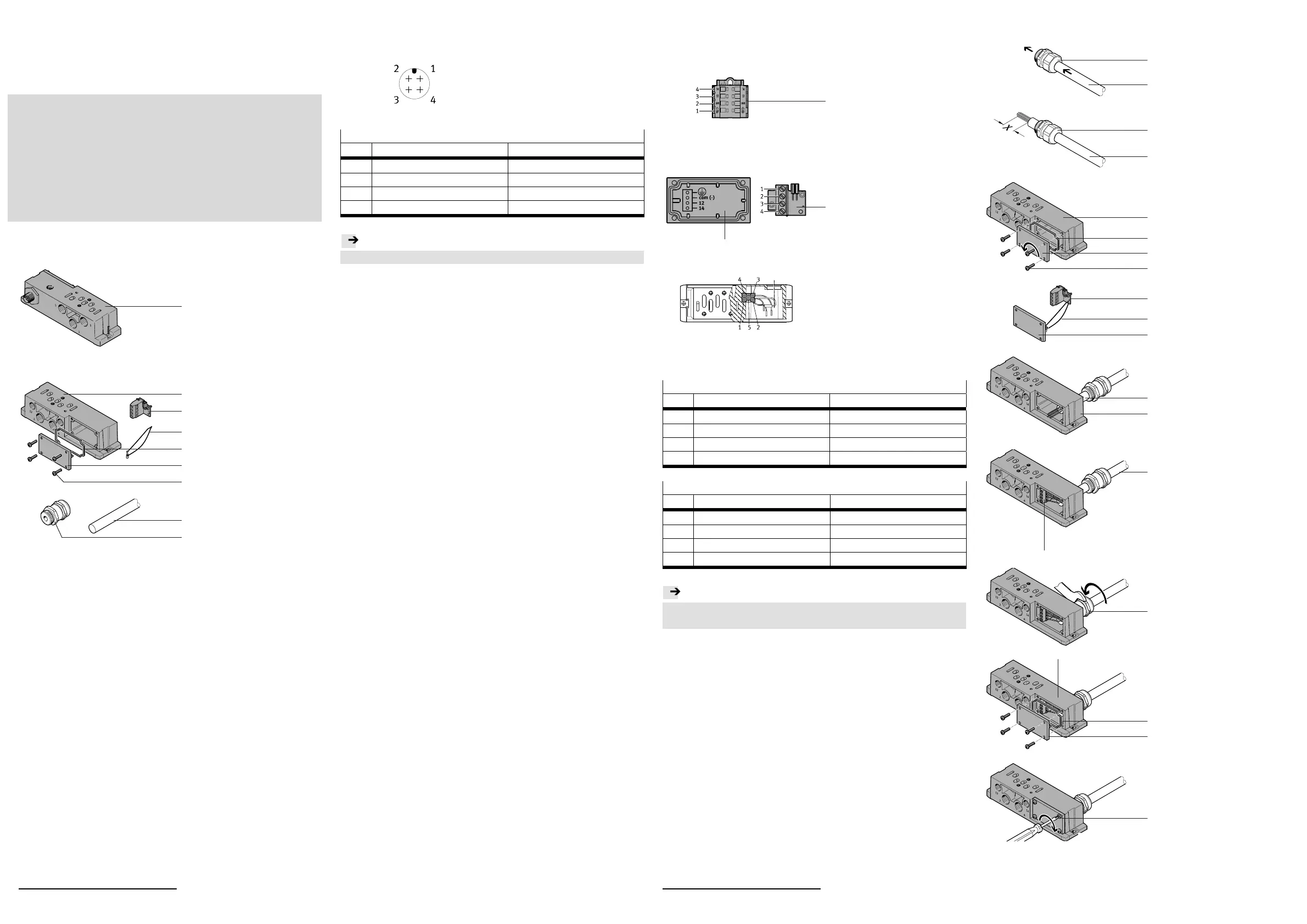

Montageanleitung (de)
714 303 / 2007-11NH
†‡
Anschlussplatte
VABS-S…-…
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teilelisten
1a. Anschlussplatte VABS-S…-…-R3
10806d_16
1 Anschlussplatte (1x)
VABS-S…-…-R3
inklusive M12 Rundstecker
(bereits vormontiert)
1b. Anschlussplatte VABS-S…-…-C1/K1/K2
10806d_14
2 Anschlussplatte (1x)
VABS-S…-…-C1/K1/K2
3 Klemme (1x)
1)
4 Verliersicherung (1x)
5 Dichtung (1x)
6 Deckel (1x)
7 Schraube (4x)
10806d_15
Nicht im Lieferumfang:
8 Leitung
9 Kabelverschraubung
bei VABS-S…:
-G…-…! M20x1,5
-N…-…! ½ NPT
1)
Bei Anschlussplatte VABS-S2-...-K1 ist die Klemme 3 nicht im Lieferumfang.
2. Kontaktbelegung VABS-S2/S4…-R3 1
M12 Rundstecker nach ISO 20401
10806d_1
M12 Rund
stecker nach ISO 20401
Pin Ansteuerung positiv Ansteuerung negativ
1 Nicht belegt (n.c.) Nicht belegt (n.c.)
2 UB für Spule 12 0 V für Spule 12
3 0 V für Spule 12 und 14 UB für Spule 12 und 14
4 UB für Spule 14 0 V für Spule 14
Hinweis
Die Anschlussplatte VABS-S…-R3 1 ist bereits komplett vormontiert.
3. Kontaktbelegung VABS-S…-…-C1/K1/K2 2
3a. Bei VABS-S2-…-C1
Klemme 3
10806d_8
• Beachten Sie die Kontaktbe-
legung (! Tabelle Klemme).
3b. Bei VABS-S4-…-K2
Klemme 3
10806d_7
• Beachten Sie die Kontaktbe-
legung (! Tabelle Klemme).
3c. Bei VABS-S2-…-K1
Stecker nach ISO 5599-2
10806d_2
Klemme 3 ist nicht im Liefer-
umfang.
• Wählen Sie eine geeignete
Klemme zur Verdrahtung
aus.
• Beachten Sie die Kontaktbe-
legung (! Tabellen Klemme
und Stecker).
Klemme
Pin Ansteuerung positiv Ansteuerung negativ
1 FE bzw. PE FE bzw. PE
2 0 V für Spule 12 und 14 UB für Spule 12 und 14
3 UB für Spule 12 0 V für Spule 12
4 UB für Spule 14 0 V für Spule 14
S
t
ecker nach ISO 5599-2
Pin Belegung Farbe
2)
1 u. 4 com BU
2 Spule 12 BK
3 Spule 14 RD
5 Erdung GNYE
Hinweis
Die Anschlussplatte VABS-S…-C1/K1/K2 2 ist noch nicht komplett vormon-
tiert (! Abschnitt 4).
2)
Farbcode nach DIN IEC 60757
4. Montage VABS-S…-…-C1/K1/K2 2
10806d_3
• Führen Sie die Leitung 8
durch die Verschraubung 9.
10806d_4
• Isolieren Sie die Leitung 8
ab (X = 60 mm).
10806d_5
• Drehen Sie die Schrauben 7
heraus.
• Entfernen Sie den Deckel 6
und die Dichtung 5 an der
Anschlussplatte 2.
10806d_9
Der Deckel 6 ist mit Hilfe der
Verliersicherung 4 gegen ver-
lieren gesichert.
10806d_6
• Führen Sie die Leitung 8
durch die Öffnung im Gehäu-
se der Anschlussplatte 2
.
10806d_10
Bei VABS-S…-…-C1/K2
• Verdrahten Sie Ihre Lei-
tung 8 an der Klemme 3
(!Abschnitt 3a bzw. 3b).
Bei VABS-S4-…-K1
• Verdrahten Sie Ihre Lei-
tung 8 wie gewünscht
(!Abschnitt 3c).
10806d_11
• Drehen Sie Ihre Verschrau-
bung 9 fest. Beachten Sie
das Anziehdrehmoment des
Verschraubungsherstellers.
10806d_12
• Platzieren Sie die Dich-
tung 5 und den Deckel 6
wieder auf der Anschluss-
platte 2.
10806d_13
• Drehen Sie die Schrauben 7
fest.
1
2
3
4
5
6
7
8
9
9
8
6
5
9
8
8
2
3
3
0,8 Nm _ 20%
8
3
9
5
6
7
7
6
4
3
2
2
6

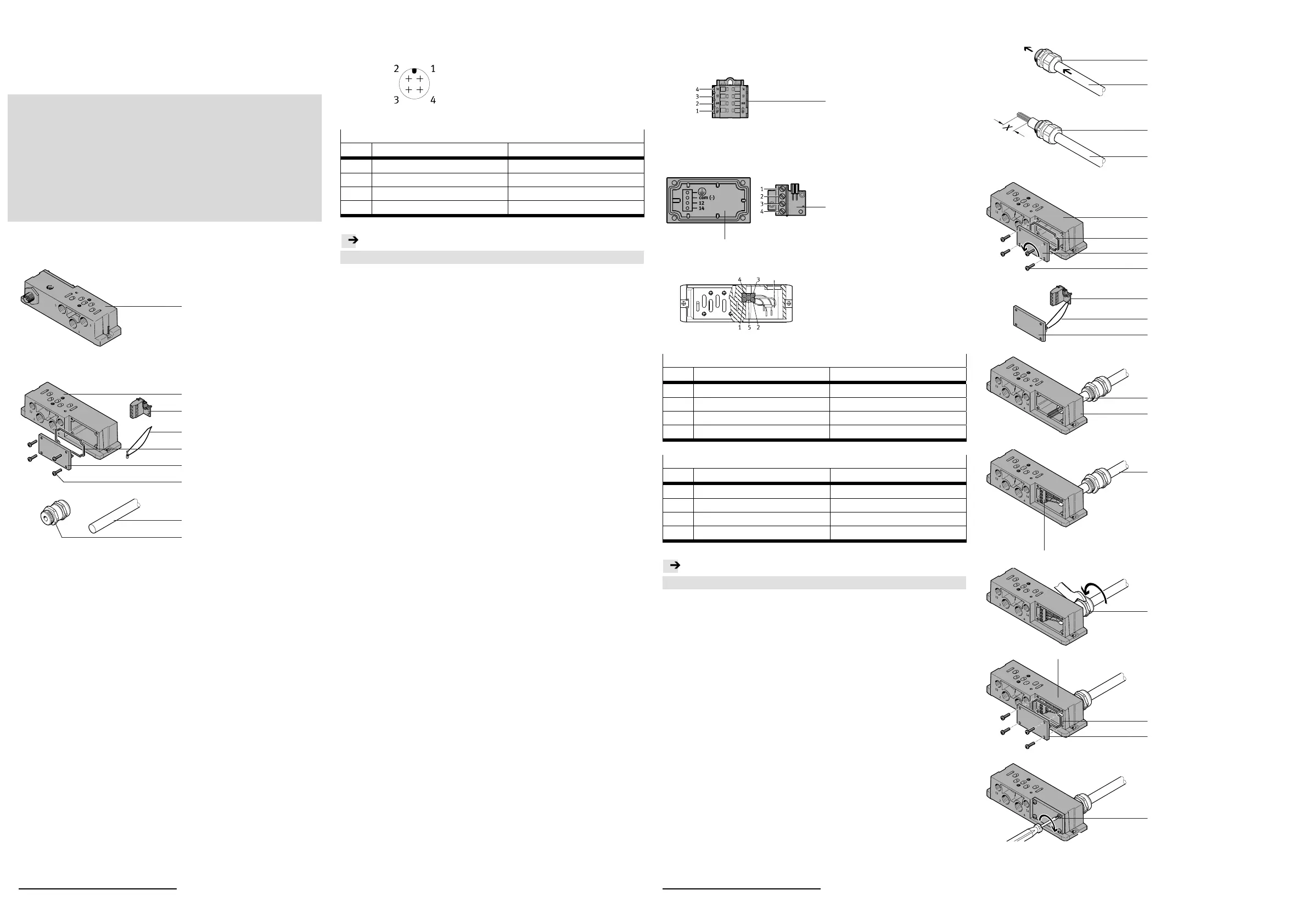

Assembly instructions (en)
714 303 / 2007-11NH
†‡
Sub-base
VABS-S…-…
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts lists
1a. Sub-base VABS-S…-…-R3
10806d_16
1 Sub-base (1x)
VABS-S…-…-R3
inclusive M12 round plug
(already fitted)
1b. Sub-base VABS-S…-…-C1/K1/K2
10806d_14
2 Sub-base (1x)
VABS-S…-…-C1/K1/K2
3 Terminal (1x)
1)
4 Captive element (1x)
5 Cover (1x)
6 Cover (1x)
7 Screw (4x)
10806d_15
Not included in scope of
delivery:
8 Cable
9 Cable conduit fitting
with VABS-S…:
-G…-…! M20x1.5
-N…-…! ½ NPT
1)
On sub-base VABS-S2-…-K1 terminal 3 is not included in delivery.
2. Pin assignment VABS-S2/S4…-R3 1
M12 round plug as per ISO 20401
10806d_1
M12 ro
und plug as per ISO 20401
Pin Actuation positive Actuation negative
1 Not assigned (n.c.) Not assigned (n.c.)
2 UB for coil 12 0 V for coil 12
3 0 V for coils 12 and 14 UB for coils 12 and 14
4 UB for coil 14 0 V for coil 14
Note
Sub-base VABS-S…R3 1 is already fitted completely.
3. Pin assignment VABS-S…-…-C1/K1/K2 2
3a. With VABS-S2-…-C1
Terminal 3
10806d_8
• Note the pin assignment
(! table terminal).
3b. With VABS-S4-…-K2
Terminal 3
10806d_7
• Note the pin assignment
(!table terminal).
3c. With VABS-S2-…-K1
Plug as per ISO 5599-2
10806d_2
Terminal 3 is not included in
delivery.
• Select a suitable terminal for
the cabling.
• Note the pin assignment
(!tables terminal and plug).
Terminal
Pin Actuation positive Actuation negative
1 FE or PE FE or PE
2 0 V for coils 12 and 14 UB for coils 12 and 14
3 UB for coil 12 0 V for coil 12
4 UB for coil 14 0 V for coil 14
Pl
ug as per ISO 5599-2
Pin Assignment Colour
2)
1 & 4 com BU
2 Coil 12 BK
3 Coil 14 RD
5 Earthing GNYE
Note
Sub-base VABS-S…-C1/K1/K2 2 is not yet fitted completely (!section 4).
2)
Colour code as per DIN IEC 60757
4. Assembly VABS-S…-…-C1/K1/K2 2
10806d_3
• Pass the cable 8 through
the screw connector 9.
10806d_4
• Remove the insulation on
cable 8 (X = 60 mm).
10806d_5
• Unscrew the screws 7.
• Remove the cover 6 and the
seal 5 on sub-base 2.
10806d_9
The cover 6 is protected
against loss with the aid of cap-
tive element 4.
10806d_6
• Pass the cable 8 through
the opening in the housing o
f
s
ub-base 2
.
10806d_10
With VABS-S…-…-C1/K2
• Connect the cable 8 to
terminal 3
(!section 3a or 3b).
With VABS-S4-…-K1
• Connect the cable 8 as
desired
(!section 3c).
10806d_11
• Tighten the connector 9.
Observe the tightening
torque of the connector
manufacturer.
10806d_12
• Place the seal 5 and the
cover 6 on the sub-base
2
again.
10806d_13
• Tighten screws 7.
1
2
3
4
5
6
7
8
9
9
8
6
5
9
8
8
2
3
3
0.8 Nm _ 20%
8
3
9
5
6
7
7
6
4
3
2
2
6
