Sida 1/22

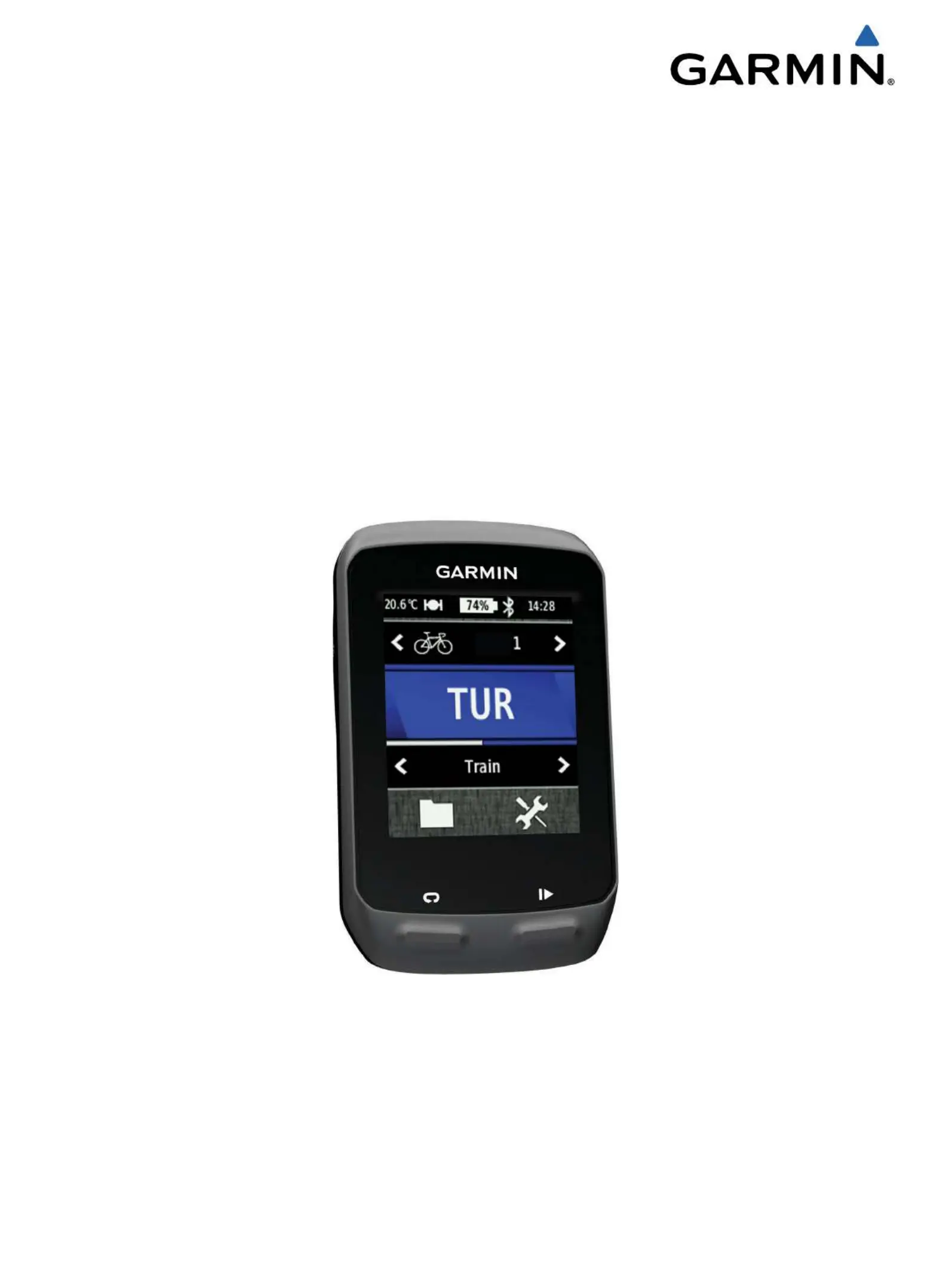

Edge

510

Snabbstartshandbok

December 2012 190-01531-59_0A Tryckt i Taiwan

Introduktion

VARNING

I guiden , som Viktig säkerhets- och produktinformation

medföljer i produktförpackningen, finns viktig information och

produktvarningar.

Rådgör alltid med en läkare innan du påbörjar eller ändrar ett

motionsprogram.

Komma igång

Första gången du använder enheten ska du utföra följande

uppgifter för att konfigurera enheten och lära dig de

grundläggande funktionerna.

Installera enheten med standardfästet ( ) eller sidan 2

framsidesfästet ( ).sidan 2

Sätt på enheten ( ).sidan 3

Sök efter satelliter ( ).sidan 3

Ta en cykeltur ( ).sidan 3

Ladda enheten ( ).sidan 2

Registrera enheten ( ).sidan 6

Överför din cykeltur till Garmin Connect™ ( ).sidan 4

Hämta användarhandboken ( ).sidan 6

Ladda enheten

MEDDELANDE

Förhindra korrosion genom att torka mini-USB-porten,

väderskyddet och omgivande område noga innan du laddar

eller ansluter enheten till en dator.

Enheten drivs av ett inbyggt litiumjonbatteri som du kan ladda i

ett vanligt vägguttag eller i en USB-port på datorn.

OBS! Enheten laddas inte utanför temperaturområdet 0 °C till

45 °C (32 °F till 113 °F).

Lyft upp väderskyddet

från mini-USB-porten

Anslut den smala änden av USB-kabeln till mini-USB-porten.

Anslut USB-änden av kabeln till nätadaptern eller en USB-

port på datorn.

Anslut nätadaptern till ett vanligt vägguttag.

När du ansluter enheten till en strömkälla slås den på.

Ladda enheten helt.

Ett fulladdat batteri kan användas i upp till 15 timmar innan det

behöver laddas igen.

Installera standardfästet

För bästa GPS-mottagning, placera cykelfästet så att framsidan

Edge

är riktad mot himlen. Du kan installera cykelfästet på

styrstammen eller styret.

Välj en säker plats att montera Edge där den inte sitter i

vägen när du cyklar.

Placera gummiskivan

på cykelfästets baksida.

Gummiflikarna passar in på cykelfästets baksida så att den

hålls på plats.

Placera cykelfästet på styrstången.

Sätt fast cykelfästet ordentligt med de två remmarna

Passa in flikarna på baksidan av Edge i spåren på

cykelfästet

Tryck ned lätt och vrid Edge medsols så att den låses på

plats.

Installera fästet fram

Välj en säker plats att montera

Edge

där den inte sitter i

vägen när du cyklar.

Skruva med hjälp av en sexkantsnyckel bort skruven

från

anslutningsfästet för styret

Om du vill ändra fästets läge tar du bort de båda skruvarna

på fästets baksida

, vrider anslutningsfästet

och sätter

tillbaka skruvarna.

Om styrets diameter är 26 mm placerar du gummikudden

runt styret.

Placera anslutningsfästet för styret runt gummikudden eller

styret (31,8 mm i diameter).

Sätt tillbaka skruven.

OBS! Garmin

rekommenderar ett vridmoment på 0,8 Nm (7

lbf-in). Kontrollera att skruven är åtdragen med jämna

mellanrum.

Passa in flikarna på baksidan av Edge

i spåren på

cykelfästet

Tryck ned lätt och vrid Edge medsols så att den låses på

plats.

Ta loss Edge

Lås upp enheten genom att vrida Edge medsols.

Lyft av Edge från fästet.

Slå på enheten

Första gången du slår på enheten ombeds du att konfigurera

systeminställningar och profiler ( ).sidan 6

Håll ned .

Följ instruktionerna på skärmen.

Om enheten innehåller en pulsmätare och en GSC™ 10,

aktivera ANT+™ sensorerna vid konfigurationen.

Mer information om ANT+ sensorerna finns på .sidan 5

Knappar

Välj för att sätta på/stänga av belysningen.

Håll nedtryckt om du vill slå på eller stänga av enheten.

Välj för att markera ett nytt varv.

Välj för att starta eller stoppa tiduret.

Hemskärm – översikt

Hemskärmen ger dig snabb tillgång till alla funktioner hos Edge.

Välj för att ändra din cykelprofil.

TUR Välj för att ge dig ut på en cykeltur.

Väg Välj för att ändra din aktivitetsprofil.

Välj för att hantera historik, banor och träningspass.

Välj för att visa inställningsmenyn.

Använda pekskärmen

• När tiduret körs kan du trycka på skärmen om du vill visa

tiduröverlagringen.

Med hjälp av tiduröverlagringen kan du använda

inställningarna och sökfunktionerna under en cykeltur.

• Välj för att spara ändringar och stänga sidan.

• Välj för att stänga sidan och återgå till föregående sida.

• Välj för att återgå till föregående sida.

• Välj för att återgå till hemskärmen.

• Välj och för att bläddra.

• Välj för att se anslutningssidan.

• Välj för att ta bort ett objekt.

Visa anslutningssidan

Anslutningssidan visar statusen för satellitsignalerna, ANT+

sensorerna och din smartphone.

På hemskärmen väljer du statusfältet överst på sidan.

Anslutningssidan öppnas. En ikon som blinkar innebär att

enheten söker. Du kan trycka på valfri ikon för att ändra

inställningarna.

Skärmens bakgrundsbelysning

• Tryck när som helst på skärmen om du vill slå på

bakgrundsbelysningen.

• Tryck på för att justera bakgrundsbelysning och tidsgräns.

Söka satellitsignaler

Innan du kan använda GPS-spårnings- och

navigeringsfunktionerna, måste du få satellitmottagning.

Det kan vara så att enheten behöver fri sikt mot himlen för att

hämta satellitsignaler. Tid och datum ställs in automatiskt utifrån

GPS-positionen.

Gå utomhus till en öppen plats.

Enhetens framsida ska vara riktad mot himlen.

På Hemskärmen väljer du .TUR

Vänta medan enheten hämtar satelliter.

Det kan ta 30–60 sekunder att söka satellitsignaler.

TIPS:

Rör inte på dig förrän tidursidan visas (

sidan 3).

Ta en cykeltur

Innan du kan spela in hastighet och avstånd måste du lokalisera

satellitsignaler ( ) eller para ihop enheten med en valfri sidan 3

ANT+ sensor.

OBS! Historiken registreras bara när tiduret är igång.

På Hemskärmen väljer du .TUR

Produktspecifikationer

Varumärke:	Garmin
Kategori:	Cykeldator
Modell:	Edge 510
Vikt:	80 g
Bredd:	52 mm
Djup:	24 mm
Höjd:	86 mm
Skärm diagonal:	- "
Upplösning:	176 x 220 pixlar
Produktens färg:	Svart
bruksanvisning:	Ja
Temperatur vid drift:	-20 - 55 ° C
Drifttid för batteri:	20 h
