Sida 1/51

B760M K V2 DDR4
使用手册
Rev. 1001
技嘉为尽地球公民的责任,将减少纸张应用,且为减缓地球暖化效应,本
产品包装材料都可回收再利用,技嘉与您一同为环保尽一份力!
更详尽的产品相关信息,请至技嘉网站查询。

版权
© 2024年,技嘉科技股份有限公司,版权所有。
本使用手册所提及的商标与名称,均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护,所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息,技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时,恕不另行通知。
未事先经由技嘉书面允许,不得以任何形式复制、修改、转载、传送或出版本使
用手册内容。
如果您要了解产品详细规格数据,请仔细阅读【使用手册】。
如果您要快速安装,请至技嘉网站参考【硬件安装指南】。
https://download.gigabyte.cn/FileList/Manual/mb_manual_installation-guide_12QM-100xR.pdf
产品相关信息,请至网站查询:https://www.gigabyte.cn

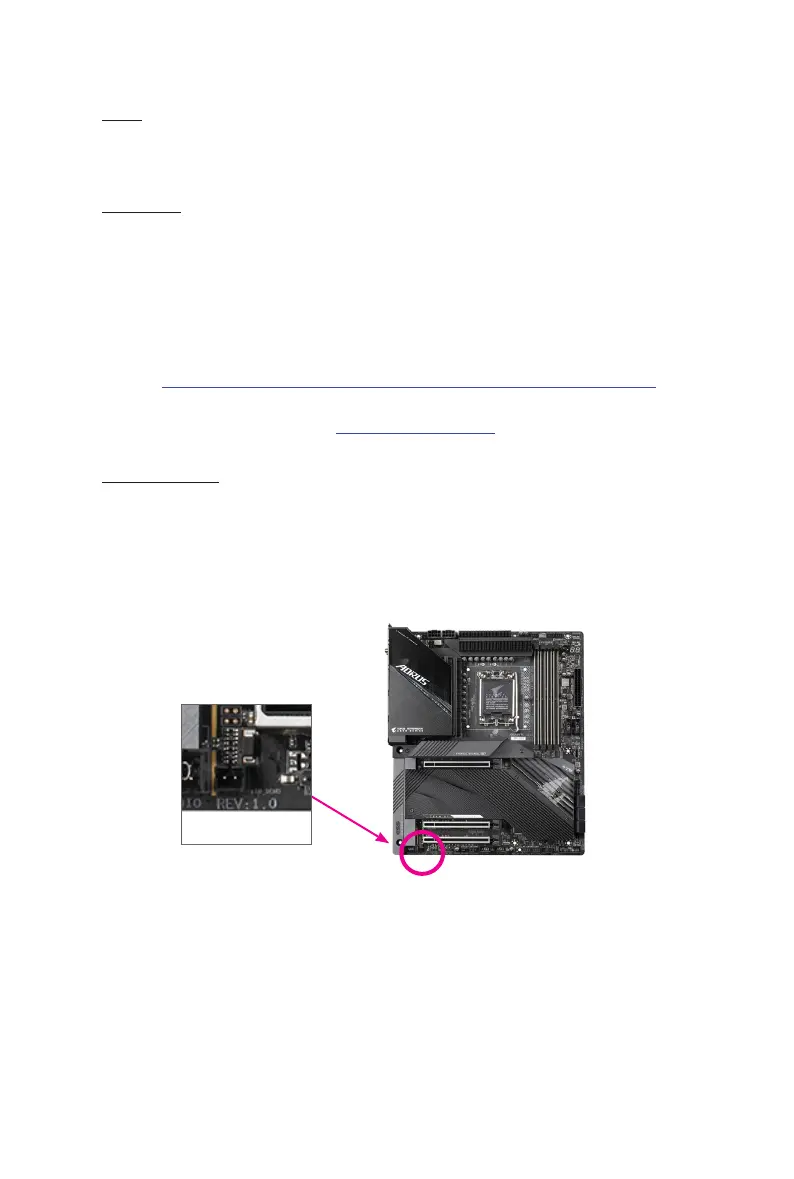

产品版本辨识
您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字,例如
标示「REV : 1.0」,意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序
或参考其他技术数据时,请注意产品版本的标示。
范例:

- 3 -
目
第一章 产品介绍 .......................................................................................................4
1-1 主板配置图 ...................................................................................................... 4
1-2 清点配件 .......................................................................................................... 5
第二章 硬件安装 .......................................................................................................6
2-1 安装前的注意事项 ......................................................................................... 6
2-2 产品规格 .......................................................................................................... 7
2-3 安装中央处理器及散热风扇 ..................................................................... 10
2-4 安装内存条 .................................................................................................... 13
2-5 安装扩展卡 .................................................................................................... 14
2-6 后方设备接口介绍 ....................................................................................... 15
2-7 插座及跳线介绍 ........................................................................................... 17
第三章 BIOS 程序设置 ............................................................................................26
第四章 安装操作系统及驱动程序.......................................................................28
4-1 操作系统安装 ................................................................................................ 28
4-2 驱动程序安装 ................................................................................................ 29
第五章 附录 ..............................................................................................................30
5-1 构建磁盘阵列 ................................................................................................ 30
Regulatory Notices ...................................................................................................... 31
技嘉主板售后服务及质量保证卡 ....................................................................... 33

- 4 -

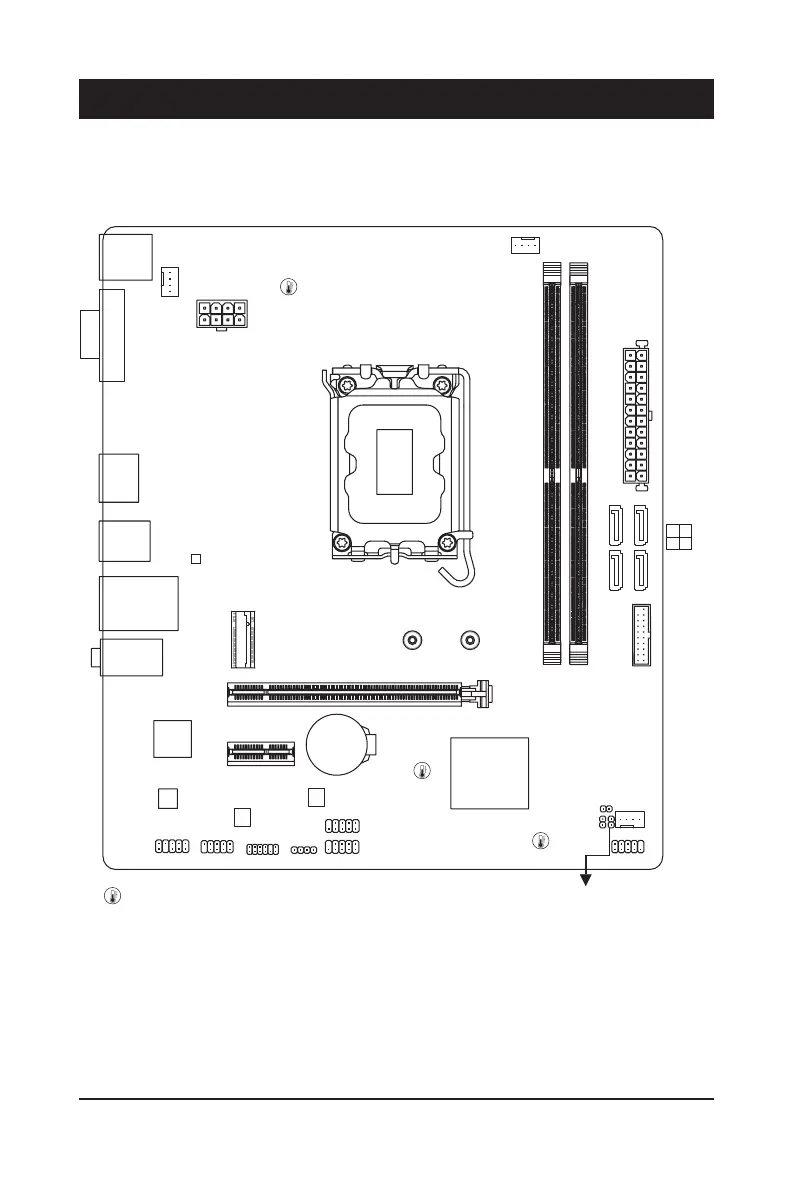

1-1 主板配置图
第一章 产品介绍
温度感测点
CPU_FAN
LGA1700
ATX
F_AUDIO
BAT
ATX_12V_2X4
Intel
®
B760
CODEC
CLR_CMOS
M_BIOS
PCIEX16
8060
PCIEX1
iTE
®
Super I/O
F_USB1
F_PANELSPI_TPM
F_U32
M2P_SB
SYS_FAN2
F_USB2
USB 2.0 Hub
COM LED_C
KB_MS_USB
AUDIO
R_U32
VGA
USB_LAN
HDMI
SYS_FAN1
4 6
5 7
SATA3
SPEAKER
CI
DDR4_1
DDR4_2
Realtek
®
GbE LAN
B760M K V2 DDR4

- 5 -
1-2 清点配件
5 B760M K V2 DDR4主板- 1片
5 使用手册- 1本
5 SATA 排线- 1条
5 后方I/O设备挡板铁片- 1个
* 上述附带配件仅供参考,实际配件请以实物为准,技嘉科技保留修改的权利。

- 8 -
内接插座 1个24 PIN 主板供电插座
1个8 PIN CPU 供电插座
1个CPU风扇插座
2个系统风扇插座
1个M.2 SSD插槽
4个SATA 3.0接口
1个RGB LED灯带电源插座
1个主板跳线插座
1个前置音频插座
1个喇叭插座
1个USB 3.2 Gen 1插座
2个USB 2.0/1.1插座
1个安全加密模块插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/
GC-TPM2.0 SPI V2使用)
1个COM插座
1个清除CMOS数据针脚
1个电脑机箱开启检测针脚
后窗IO设备
连接接口
1个PS/2键盘/鼠标接口
1个VGA接口
1个HDMI接口
2个USB 3.2 Gen 1接口
4个USB 2.0/1.1接口
1个RJ-45网线接口
3个音频接口
I/O控制器 集成iTE
®
I/O 控制芯片
硬件监控 电压检测
温度检测
风扇转速检测
水冷系统流速检测
风扇故障警告
智能风扇控制
* 是否支持智能风扇控制功能会依不同的散热风扇而定。
BIOS 1个128 Mbit flash
使用经授权AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

- 10 -
2-3 安装中央处理器及散热风扇
在开始安装中央处理器(CPU)前,请注意以下的信息:
• 请确认所使用的CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的CPU列表)
• 安装CPU之前,请务必将电源关闭,以免造成损毁。
• 请确认CPU的第一针脚位置,若方向错误,CPU会无法放入CPU插槽内(或是确认CPU
两侧的凹角位置及CPU插槽上的凸角位置)。
• 请在CPU表面涂抹散热膏。
• 在CPU散热风扇未安装完成前,切勿启动电脑,否则过热会导致CPU的损毁。
• 请依据您的CPU规格来设置频率,我们不建议您将系统速度设置超过硬件的标准范
围,因为这些设置对于集成外设而言并非标准规格。如果您要将系统速度设置超出
标准规格,请评估您的硬件规格,例如:CPU、显卡、内存条、硬盘等来设置。

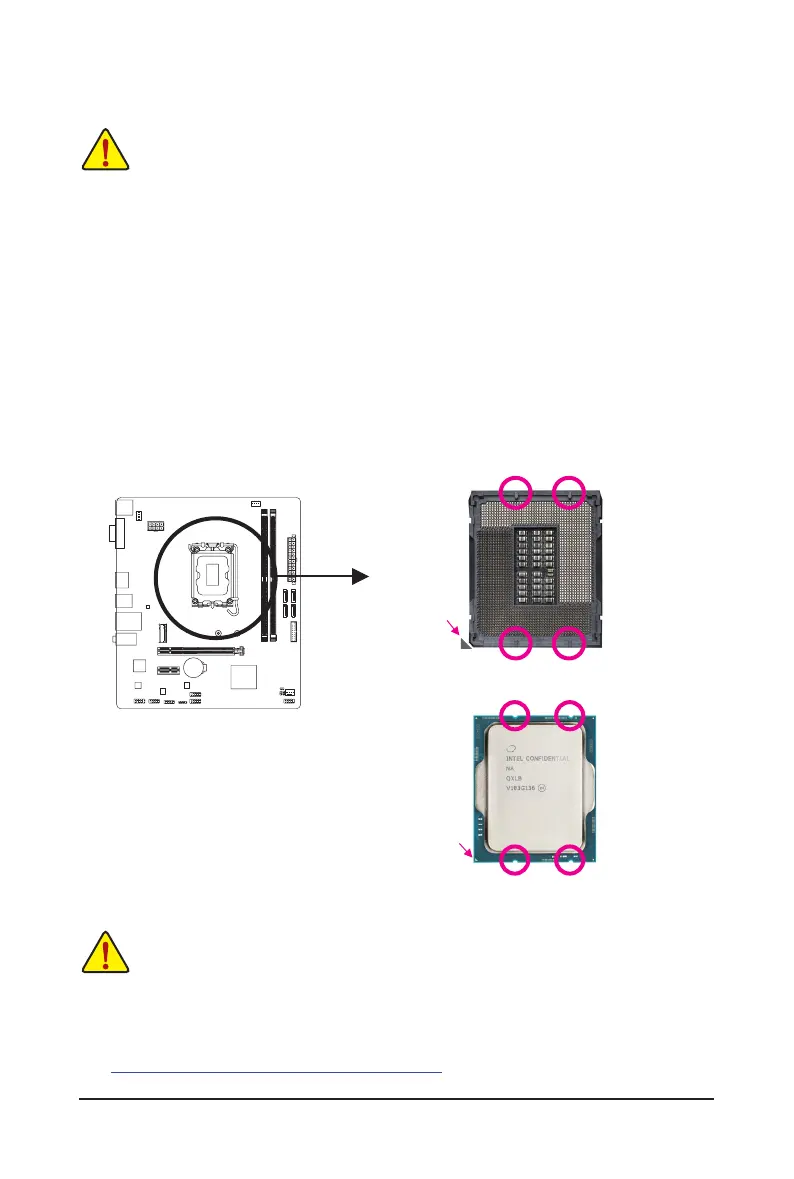

A. 确认中央处理器方向
请务必确认主板上的CPU插槽凸角位置及CPU的凹角位置。
凸角
凸角
LGA1700 CPU 插槽
三角形为插槽第一
针脚位置
凹角
凹角
LGA1700 CPU
三角形为CPU第
一针脚位置
在安装 CPU 前请勿先移除保护盖,此保护盖会在安装完 CPU 且将金属上盖盖回时自
动脱落。
& 请至技嘉网站查询更详尽的硬件安装说明。
https://www.gigabyte.cn/WebPage/210/quick-guide.html?m=sw

- 11 -

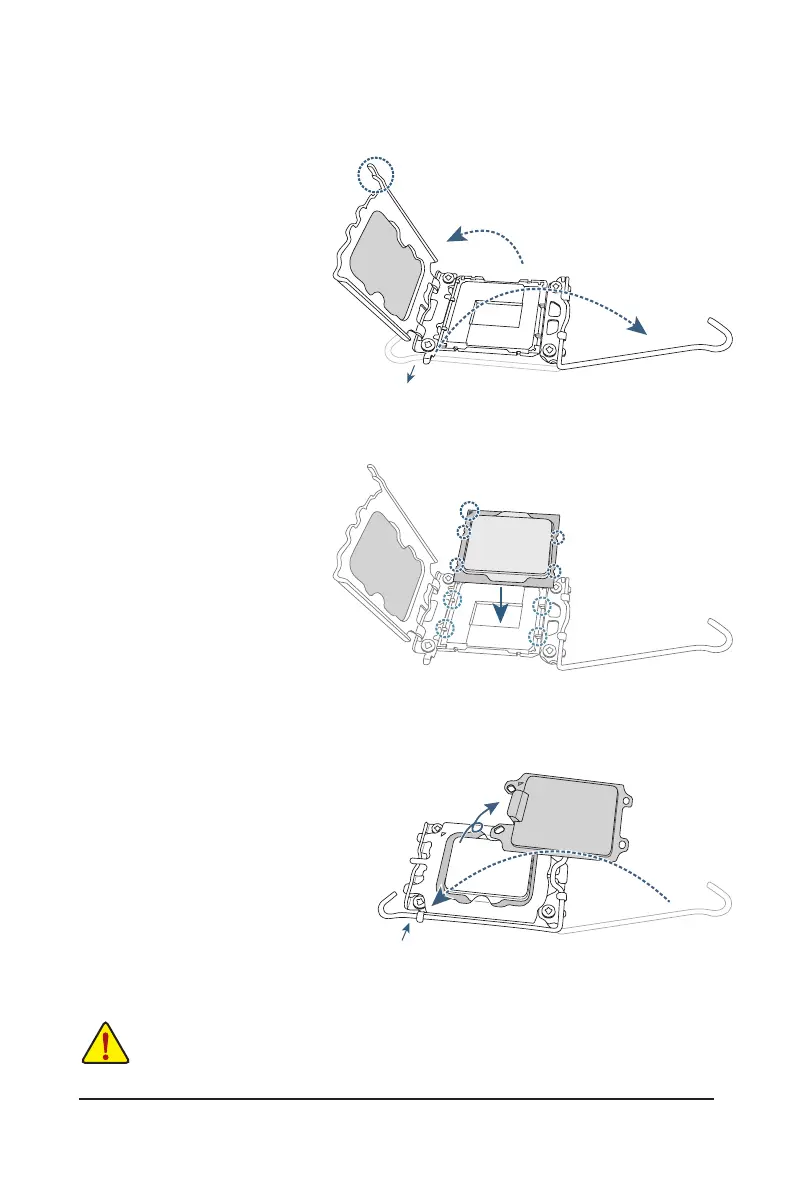

B. 安装中央处理器
请依下列步骤将CPU正确地安装于主板的CPU插槽内。
w
u
CPU 未正确置入 CPU 插槽时,切勿强行将 CPU 插槽拉杆下压扣住,以免造成 CPU
及插槽的损毁。
v
j
将CPU插槽拉杆微下压后向外推开。
k
将 CPU 插槽拉杆向上完全拉起。
l
以手指扶住金属上盖的侧边卡钩,
将 CPU 插槽金属上盖向上掀开,同
时金属上盖的塑胶保护盖也会一起
翻起。
以手指抓取 CPU 两侧,确认 CPU 的
第一 针脚 位置 ( 三角 形标 示 ) 对齐
CPU 插槽上的第一针脚缺角处 ( 或是
将 CPU 上的凹角对齐插槽上的凸角 )
轻轻放入。
确定 CPU 安装正确后,将金属上盖
盖回,塑胶保护盖会自动掉落,将
其移除即可。接着将拉杆向下压回
扣住即可完成安装。
* 为保护 CPU 插槽,没有 安装 CPU
时,请将塑胶保护盖盖回金属上盖。
j
k
l
侧边卡钩
第一针脚
j
k
l

- 12 -

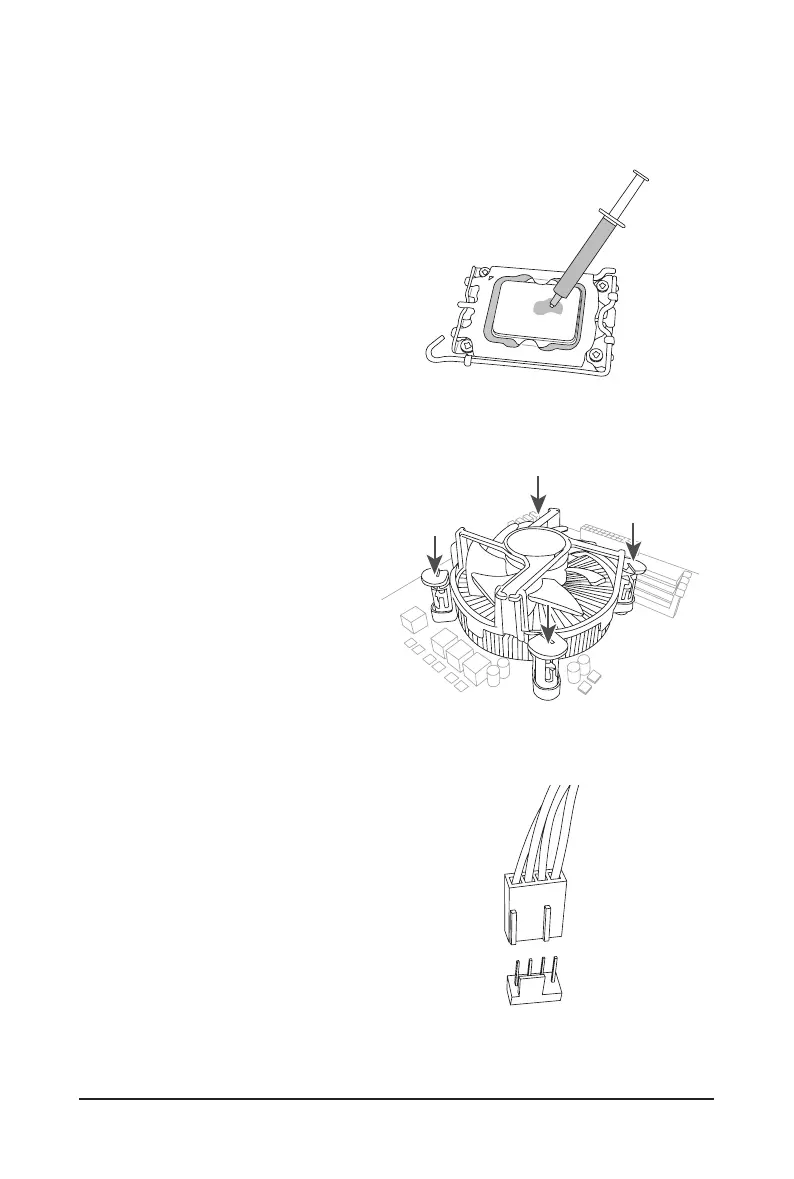

C. 安装散热风扇
CPU安装完成后务必安装散热风扇。(实际散热风扇安装步骤请依您所使用的散热风扇为准。请
参考您所要安装的散热风扇所附的使用手册。)
u
v
在已安装完成的 CPU 上均匀涂抹一
层适量的散热膏。
将散热风扇的四个插销对准主板上
的四个 CPU 散热风扇脚座孔位,就
定位时请同时将斜对角的两个插销
用力向下压。
j
j
k
k
w
最 后 将 散 热 风 扇 的 电 源 线 插 入 主
板 上 的 CPU 散 热 风 扇 电 源 插 座
(CPU_FAN),即完成 CPU 散热风扇的
安装。
CPU_FAN

- 13 -

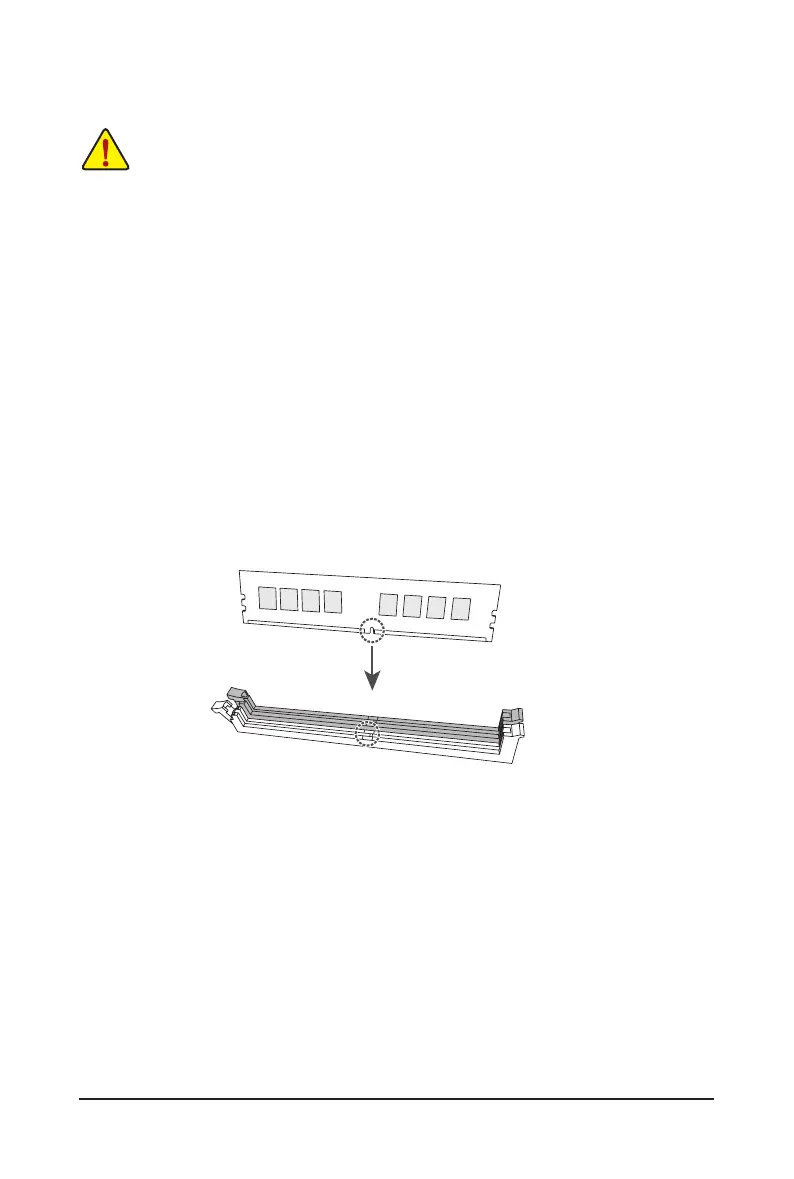

2-4 安装内存条
在开始安装内存条前,请注意以下的信息:
• 请确认所使用的内存条规格是在此主板的支持范围,建议您使用相同容量、厂牌、速
度、颗粒的内存条。(请至技嘉网站查询有关支持的内存条速度及列表)
• 在安装内存条之前,请务必将电源关闭,以免造成损毁。
• 内存条有防呆设计,若插入的方向错误,内存条就无法安装,此时请立刻更改插入
方向。
双通道内存条技术
此主板配置2个内存条插槽并支持双通道内存条技术(Dual Channel Technology)。安装内存条
后,BIOS会自动检测内存条的规格及其容量。当使用双通道内存条时,内存条前端总线的带宽
会增加为原来的两倍。
2个内存条插槽分为两组通道(Channel):
通道A (Channel A):DDR4_1
通道B (Channel B):DDR4_2
由于CPU的限制,若要使用双通道内存条技术,在安装内存条时需注意以下说明:
1. 如果只安装一支内存条,无法启动双通道内存条技术。
2. 如果要安装两支内存条,建议您使用相同的内存条(即相同容量、厂牌、速度、颗粒)。
DDR4_1
DDR4_2

- 15 -
USB 2.0/1.1接口
此接口支持USB 2.0/1.1规格,您可以连接USB设备至此接口。
PS/2 键盘/鼠标接口
连接PS/2键盘或鼠标至此接口。
VGA接口
此接口支持15-pin的VGA接口并且可支持高达1920x1200@60 Hz的分辨率(实际所支持的
分辨率会依您所使用的显示器而有不同),您可以连接支持VGA接口的显示器至此接口。
HDMI接口
此接口可兼容于 HDCP 2.3 规格并且支持 Dolby TrueHD 及 DTS HD
Master Audio 音频信号格式,可支持高达 192KHz/24bit 7.1-channel LPCM
音 频 输出。您 可以 连接支 持 HDMI 接口的显 示 器至 此 接口。HDMI 技 术可 支 持高达
4096x2160@60 Hz 的分辨率,实际所支持的分辨率会依您所使用的显示器而有不同。

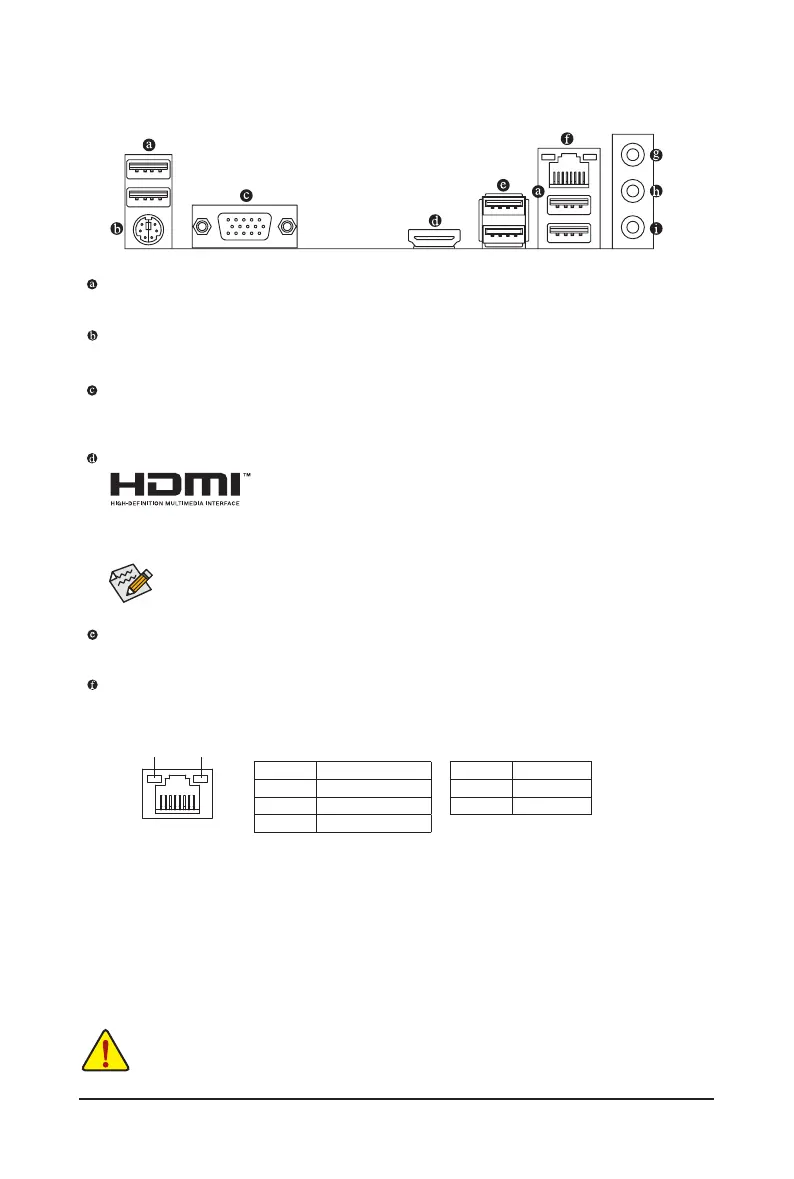

2-6 后方设备接口介绍
• 要移除连接于各插座上的连接线时,请先移除设备端的接口,再移除连接至主板端
的接口。
• 移除连接线时,请直接拔出,切勿左右摇晃接口,以免造成接口内的线路短路。
USB 3.2 Gen 1接口
此接口支持USB 3.2 Gen 1规格,并可兼容于USB 2.0规格。您可以连接USB设备至此接口。
网线接口(RJ-45)
此网线接口是高速网卡(Gigabit Ethernet),提供连线至互联网,传输速率每秒可高达1 GB
(1 Gbps)。网线接口指示灯说明如下:
当您安装HDMI设备后,请将音频播放的预设设备设为HDMI (此选项名称会因不同操
作系统而有不同)。
运行指示灯
速度指示灯
网线接口
运行指示灯:速度指示灯:
灯号状态 说明
亮橘色灯 传输速率 1 Gbps
亮绿色灯 传输速率 100 Mbps
灯灭 传输速率 10 Mbps
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据

- 16 -
& 请至技嘉网站查询音频软件的设置说明。
https://www.gigabyte.cn/WebPage/697/realtek897-audio.html
通过音频软件可以重新定义音频插座功能,若要启动7.1声道音频输出,请进入音
频软件设置。
音频连接孔设置如下:
接口 耳机 /2 声道 4 声道 5.1 声道 7.1 声道
音频输入 / 后喇叭输出
a a a
音频输出 / 前置喇叭输出
a a a a
麦克风 / 中央及重低音输出
a a
前方面板音频输出 /
侧喇叭输出
a
音频输入/后喇叭输出(蓝色)
此接口为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此接口。
音频输出/前置喇叭输出(绿色)
此接口为音频输出孔。
麦克风/中央及重低音输出(粉红色)
此接口为麦克风连接孔。

- 17 -

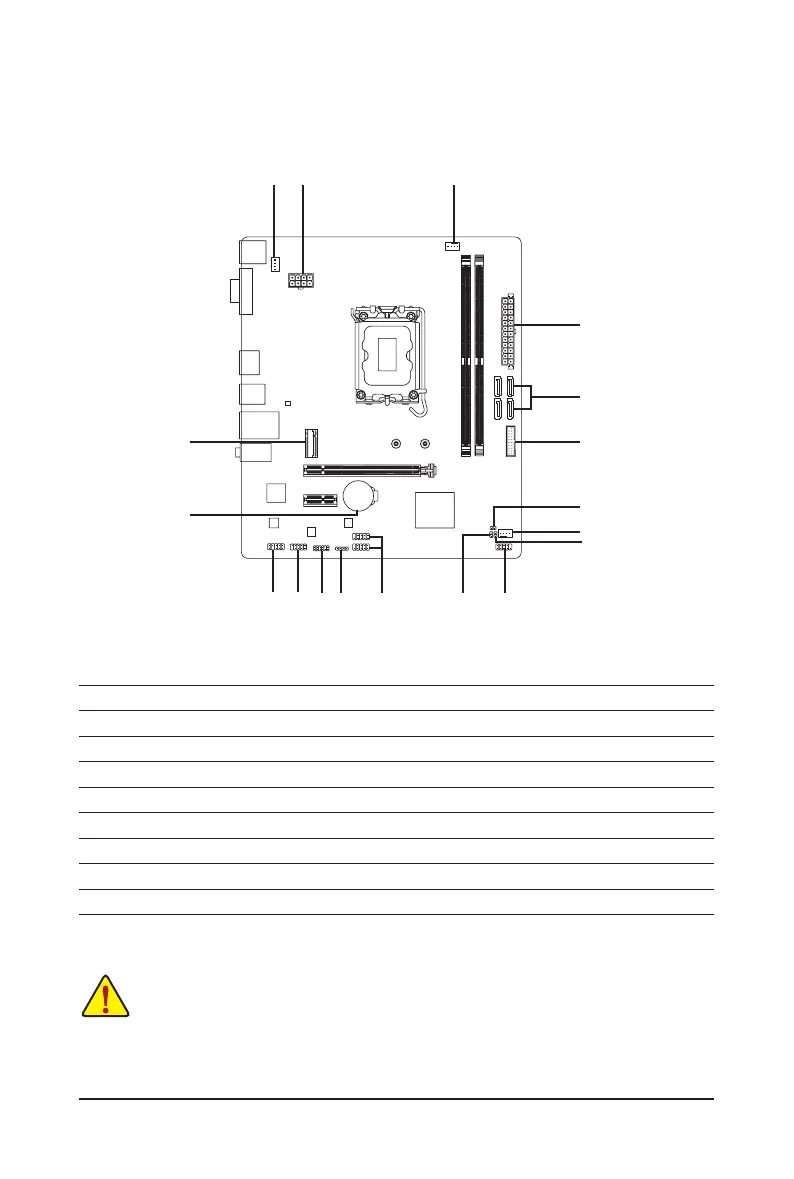

2-7 插座及跳线介绍
连接各种外接硬件设备时,请注意以下的信息:
• 请先确认所使用的硬件设备规格与要连接的插座符合。
• 在安装各种设备之前,请务必将设备及电脑的电源关闭,并且将电源线自插座中拔
除,以免造成设备的损毁。
• 安装好设备要开启电源前,请再次确认设备的接口与插座已紧密结合。
1) ATX_12V_2X4
2) ATX
3) CPU_FAN
4) SYS_FAN1/SYS_FAN2
5) LED_C
6) SATA3 4/5/6/7
7) M2P_SB
8) F_PANEL
9) CI
10) F_AUDIO
11) SPEAKER
12) F_U32
13) F_USB1/F_USB2
14) COM
15) SPI_TPM
16) CLR_CMOS
17) BAT
85 1310
12
2
6
4
1
7
3
17
4
14 15
9
16
11

- 18 -

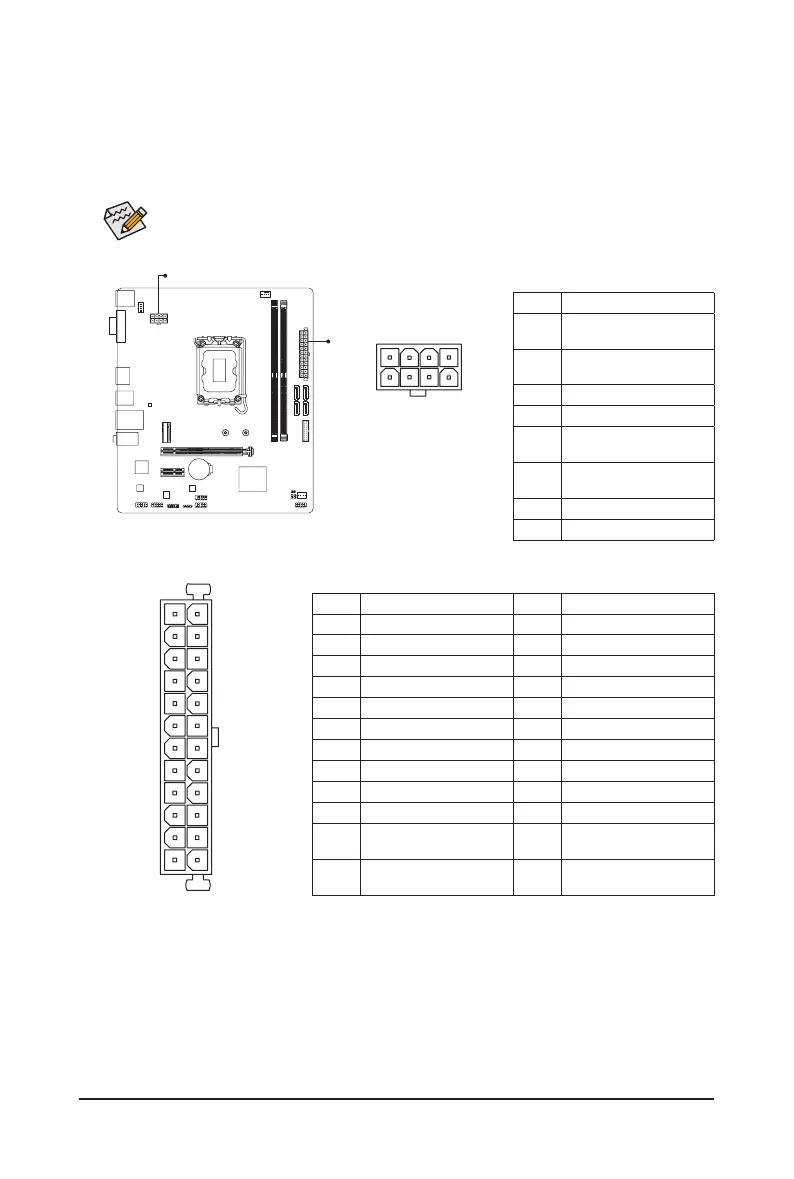

1/2) ATX_12V_2X4/ATX (8 PIN CPU供电插座及24 PIN 主板供电插座)
通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电源插
座前,请先确定电源供应器的电源是关闭的,且所有设备都已正确安装。电源插座有防呆设
计,确认正确的方向后插入即可。
12V电源插座主要是提供CPU电源,若没有接上12V电源插座,系统将不会启动。
为因应扩展需求,建议您使用输出功率大的电源供应器(500瓦或以上),以供应足
够的电力需求。若使用电力不足的电源供应器,可能会导致系统不稳或无法开机。
ATX:
接脚 定义 接脚 定义
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 接地脚 15 接地脚
4 +5V 16 PS_ON (soft On/Off)
5 接地脚 17 接地脚
6 +5V 18 接地脚
7 接地脚 19 接地脚
8 Power Good 20 无作用
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V ( 仅 供 24 PIN 的 电
源接口使用 )
23 +5V ( 仅供 24 PIN 的电源
接口使用 )
12 3.3V ( 仅 供 24 PIN 的 电
源接口使用 )
24 接地脚 ( 仅供 24 PIN 的
电源接口使用 )
ATX_12V_2X4:
接脚 定义
1 接 地 脚 ( 仅 供 8 PIN 的
电源接口使用 )
2 接 地 脚 ( 仅 供 8 PIN 的
电源接口使用 )
3 接地脚
4 接地脚
5 +12V ( 仅 供 8 PIN 的 电
源接口使用 )
6 +12V ( 仅 供 8 PIN 的 电
源接口使用 )
7 +12V
8 +12V
DEBUG
PORT
G.QBOFM
131
2412
ATX
ATX_12V_2X4
DEBUG
PORT
G.QBOFM
4 1
8
5
ATX
ATX_12V_2X4

- 19 -
• 请务必接上散热风扇的电源插座,以避免CPU及系统处于过热的工作环境,若温
度过高可能导致CPU烧毁或是系统死机。
• 这些散热风扇电源插座并非跳线,请勿放置跳帽在针脚上。

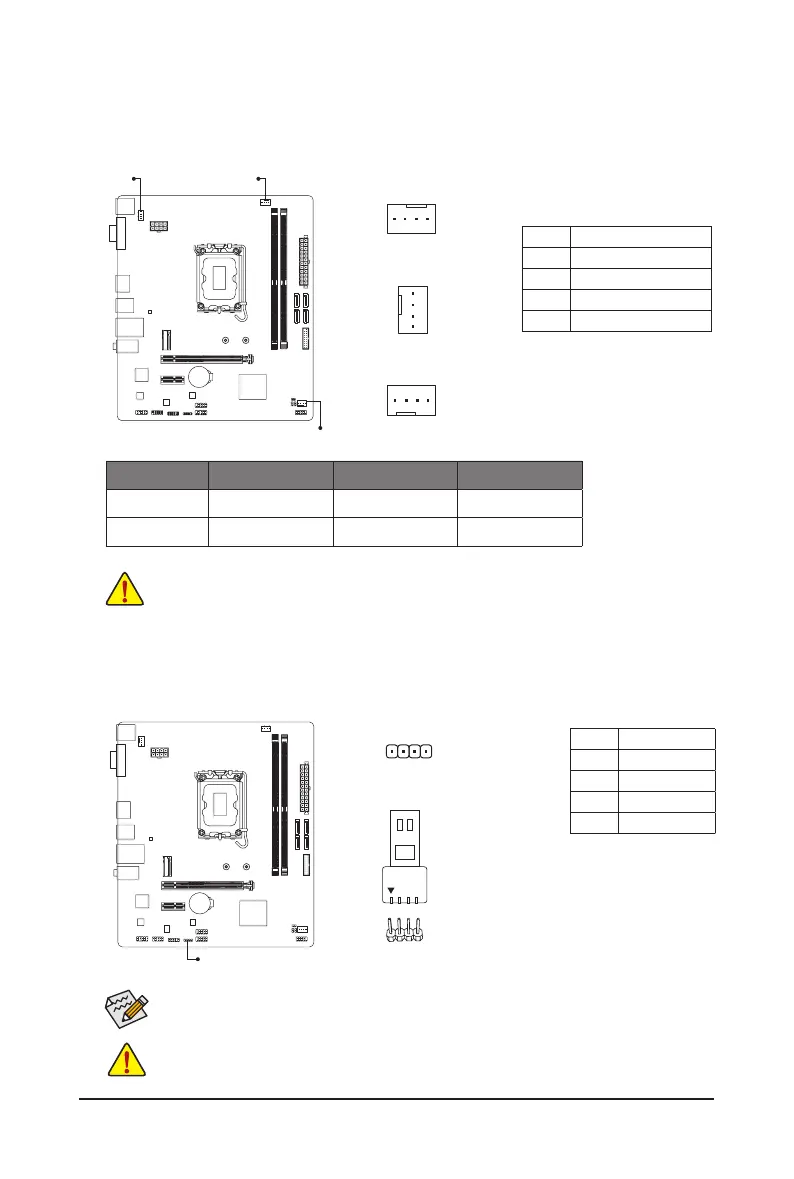

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (散热风扇插座)
此主板的散热风扇插座都为4-pin。这些插座都有防呆设计,安装时请注意方向(黑色线为接
地线)。若要使用风扇控制功能,须搭配具有转速控制设计的散热风扇才能使用此功能。建
议您于机箱内加装系统散热风扇,以达到最佳的散热性能。
CPU_FAN
SYS_FAN1
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
接脚 定义
1 接地脚
2 电压速度控制脚
3 转速检测脚
4 脉宽调变速度控制脚
插座 CPU_FAN SYS_FAN1 SYS_FAN2
最大供应电流 2A 2A 2A
最大消耗功率 24W 24W 24W
DEBUG
PORT
G.QBOFM
1
SYS_FAN2
安装或移除前,请务必将设备及电脑的电源关闭,并且将电源线自插座中拔除,以免
造成设备的损毁。
有关灯带的控制功能请至技嘉网站查询产品功能的介绍说明。
5) LED_C (RGB LED灯带电源插座)
此插座可连接标准5050 RGB LED灯带(12V/G/R/B),最大供电是2安培(12伏特),长度限制
为2m。
接脚 定义
1 12V
2 G
3 R
4 B
1
DEBUG
PORT
G.QBOFM
RGB LED灯带
1
12V
请将RGB LED灯带接至此插
座。安装时请将灯带的电源接
脚(接口上三角形标示)连接至
插座的接脚1 (12V),不正确安
装将会造成灯带烧毁。
CPU_FAN
SYS_FAN1
LED_C
SYS_FAN2
