Sida 1/2

BRIX Ultra Compact PC Kit

BRIX Ultrakompakt-PC-Set / Kit PC ultra compact BRIX

Ультракомпактный ПК BRIX / BRIX - Kompaktowy zestaw PC

BRIX Ultra Compact PC Ki

Quick Start Guide

Schnellstartanleitung / / Guide de démarrage rapide Руководство по быстрой сборке

Przewodnik użytkownika Hızlı Başlangıç Kılavuzu /

Package Contents

Lieferumfang / Contenu de l'emballage / Комплект поставки / Przewodnik użytkownika

Paket İçeriği

Geng familiar with your unit

Kennenlernen Ihres Geräts / Découvrez votre unité / Первое знакомство с устройством / Prezentacja zestawu / Cihazınızı daha iyi tanıyın

A1. Wireless Module: How to Safely Remove the Module

Wireless-Modul: Das sichere enernen des Moduls / Module sans ﬁl : Comment rerer le module en toute sécurité / Модуль беспроводной связи: Как безопасно удалить модуль

Moduł bezprzewodowy: Jak bezpieczne usunąć moduł. / Kablosuz Modülü : Modülü Nasıl Güvenli Kaldırabilirim

A2. mSATA SSD: How to install the (oponal) mSATA SSD

mSATA SSD: Wie die (oponal) mSATA SSD richg installieren / SSD mSATA : Comment installer le SSD mSATA (En opon) / mSATA SSD: Порядок инсталляции модуля mSATA SSD (опция)

mSATA SSD: jak zainstalować (opcjonalny) mSATA SSD. / mSATA SSD: mSATA SSD (opsiyonel)'yi nasıl yerleşrebilirim

1 x VESA Mount Bracket & 6 x Screws

- 1 x VESA-Halterung & 6 x Schrauben

- 1 x support VESA et ses 6 vis

- 1 крепление VESA и 6 винтов

- 1 zestaw montażowy VESA i 6 śrub mocujących

- 1 x VESA Montaj Desteği & 6 x Vida

GB-BXA8 x 1

- NOT Include any of the following: mSATA, 2.5” HDD, SO-DIMM memory

- Nic ht im Auslieferungsumfang ent halten: mSATA, 2, 5 "HDD, SO -D IMM

Speicher

- Composants non inclus : mSATA, Disque Dur 2.5", Mémoire SO-DIMM

- Следующие позиции не включенеы в комплект поставки:

mSATA-модуль, 2,5-дюйм накопитель, SO-DIMM модули ОЗУ

- Zestaw nie zawiera: dysku mSATA 2.5" oraz pamieci SO-DIMM

- Şunlar dahil değildir : mSATA, 2.5” HDD, SO-DIMM haza

Adapter & Power Cord x 1

- Netzteil & Netzleitung x 1

- Adaptateur et cordon d'alimentaon x 1

- Адаптер и кабель питания

- Zasilacz oraz przewód zasilający

- Adaptör ve Güç Kablosu x 1

Quick Start Guide

- Schnellstartanleitung

- Guide de démarrage rapide

- Руководство по быстрой сборке

- Instrukcja użytkownika

- Hızlı Başlangıç Kılavuzu

Driver CD x 1

- Treiber-CD x 1

- CD de drivers x 1

- Диск с драйверами

- Płyta CD ze sterownikami

- Sürücü CD x 1

its aﬃliates. ll other product names menoned herein are trademarks or registered trademarks or their respecve owners.A

产地：中国 Made in China 25ME0-XM2708-Q0R

Carefully insert the

mSATA SSD into the

slot

The mSATA SSD is secured in

place with a small screw in

the le corner

The upper slot is

designed for mSATA

installaon

Disconnect the two

antenna by manually

liing oﬀ the clips

that hold them in

place

Remove the screw in

the le corner

Carefully pull the

wireless module

from the slot

HDMI

Headphone

Kensington

lock slot

DC-In MiniDP RJ-45 USB 3.0

USB 3.0

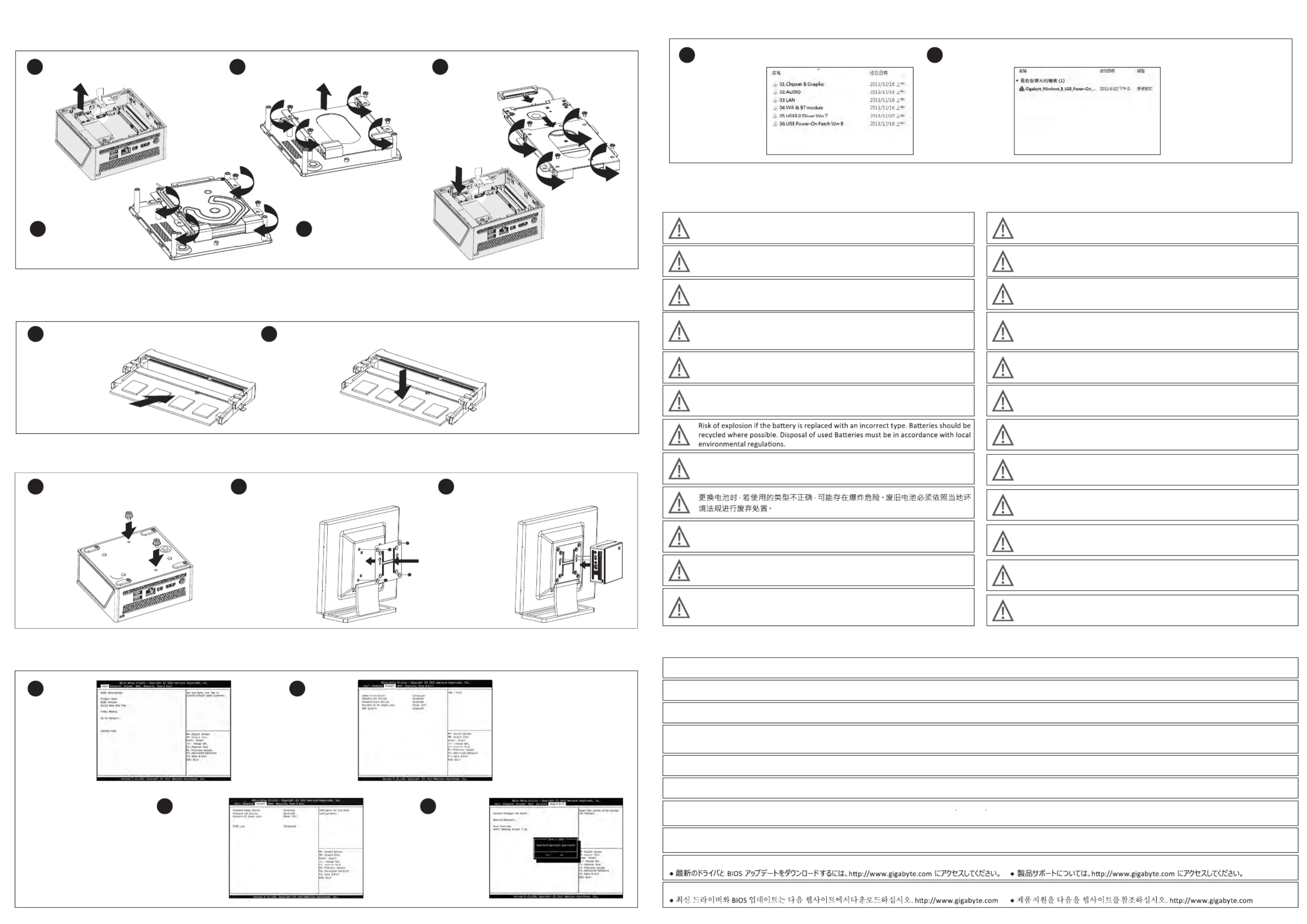

Install USB 3.0 On Win7

Installieren Sie USB 3.0 auf Win7 / Install USB 3.0 sur Win7 / Установите USB 3.0 на Win7 / Zainstalować USB 3.0 Win7 / Win7 On USB 3.0 yükleyin

English

Power on BRIX PC and press “F2” from keyboard to enter BIOS setup.

Select “Chipset” from menu bar and disable USB 3.0 controller. Save and exit.

Install HDD or mSATA storage then install Windows 7 OS.

Install /USB 3.0 driver win 7/GBT_USB_Installer_v1.02.exe from the driver DVD and the rest of the

drivers such as Chipset, Audio, LAN, WLAN+BT.

Reboot and press “F2” to BIOS setup and “Enable” USB3.0 controller. Save and exit.

Reboot the system to complete the Windows 7 setup for BRIX.

●

简体中文

按下BRIX PC电源键开机后按下键盘”F2”进入BIOS菜单.

进入”Chipset”,修改USB3.0设定为“Disable”.保存并退出.

在Win7下执行驱动光盘中 /USB3.0 Driver Win 7/GBT_USB_Installer_v1.02.exe.

安装后重新启动同时按下”F2” .进入BIOS菜单将USB3.0设定为“Enable”. .保存并退出

重新启动进入操作系统将自动安装Win7, USB3.0驱动程序.

●

Produktspecifikationer

Varumärke:	Gigabyte
Kategori:	Skrivbord
Modell:	BRIX GB-BXA8-5557
Produkttyp:	Mini-PC, barebone
Bredd:	1280 mm
Djup:	115.4 mm
Höjd:	59.6 mm
Processorfrekvens:	2100 GHz
Processorfamilj:	AMD A
Wi-Fi:	Ja
Bluetooth-version:	4.0
Antal HDMI-portar:	1
Hörlursutgångar:	1
Processor:	A8-5557M
Maximalt internminne:	16 GB
Minnesspänning:	1.35 V
Antal processorer som stöds:	1
Minnestyper som stöds:	DDR3L-SDRAM
Typer av lagringsenheter som stöds:	HDD & SSD
Antal minnesplatser:	2
Produktens färg:	Black, Red
VESA-fäste:	Ja
Inbyggd processor:	Ja
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	0 - 35 ° C
Temperaturintervall (förvaring):	-20 - 60 ° C
processorsockel:	Socket FP2 (µBGA-827)
AC-inspänning:	100 - 240 V
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
AC-adapter inkluderad:	Ja
På / av-knapp:	Ja
Minnesplatser, typ:	SO-DIMM
Minnets hastigheter:	1333,1600 MHz
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	4
LAN-styrenhet:	Realtek RTL8111G
Moderkortets chipset:	AMD Bolton M3
Processorkärnor:	4
Processorboostfrekvens:	3100 GHz
Bluetooth:	Ja
Produktvikt (oz):	Ja
Typ av kabellåsanslutning:	Kensington
Nätaggregatstyp:	Extern nätadapter
AC-adapter, nätspänning:	19 V
AC-adapter, maxbelastning:	7.1 A
Gränsssnitt för panelmontering:	75 x 75, 100 x 100 mm
Processortrådar:	4
Värmeavledningseffekt (TDP):	35 W
Grafikadapterfamilj:	AMD
Ombord grafikkort modell:	AMD Radeon HD 8550G
Ombord grafikkort:	Ja
Lagringsenhetens gränssnitt:	Serial ATA III, mSATA
Storlekar som stöds på lagringsenhet:	2.5 "
Kylning typ:	Aktiv
Chassityp:	0,88L storlek PC
Antal Mini Displayportar:	1
L2-cache:	4 MB
