Gigabyte GB-BXi7G3-760 Bruksanvisning

Gigabyte Skrivbord GB-BXi7G3-760

Läs gratis den bruksanvisning för Gigabyte GB-BXi7G3-760 (14 sidor) i kategorin Skrivbord. Guiden har ansetts hjälpsam av 10 personer och har ett genomsnittsbetyg på 4.3 stjärnor baserat på 5.5 recensioner. Har du en fråga om Gigabyte GB-BXi7G3-760 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/14

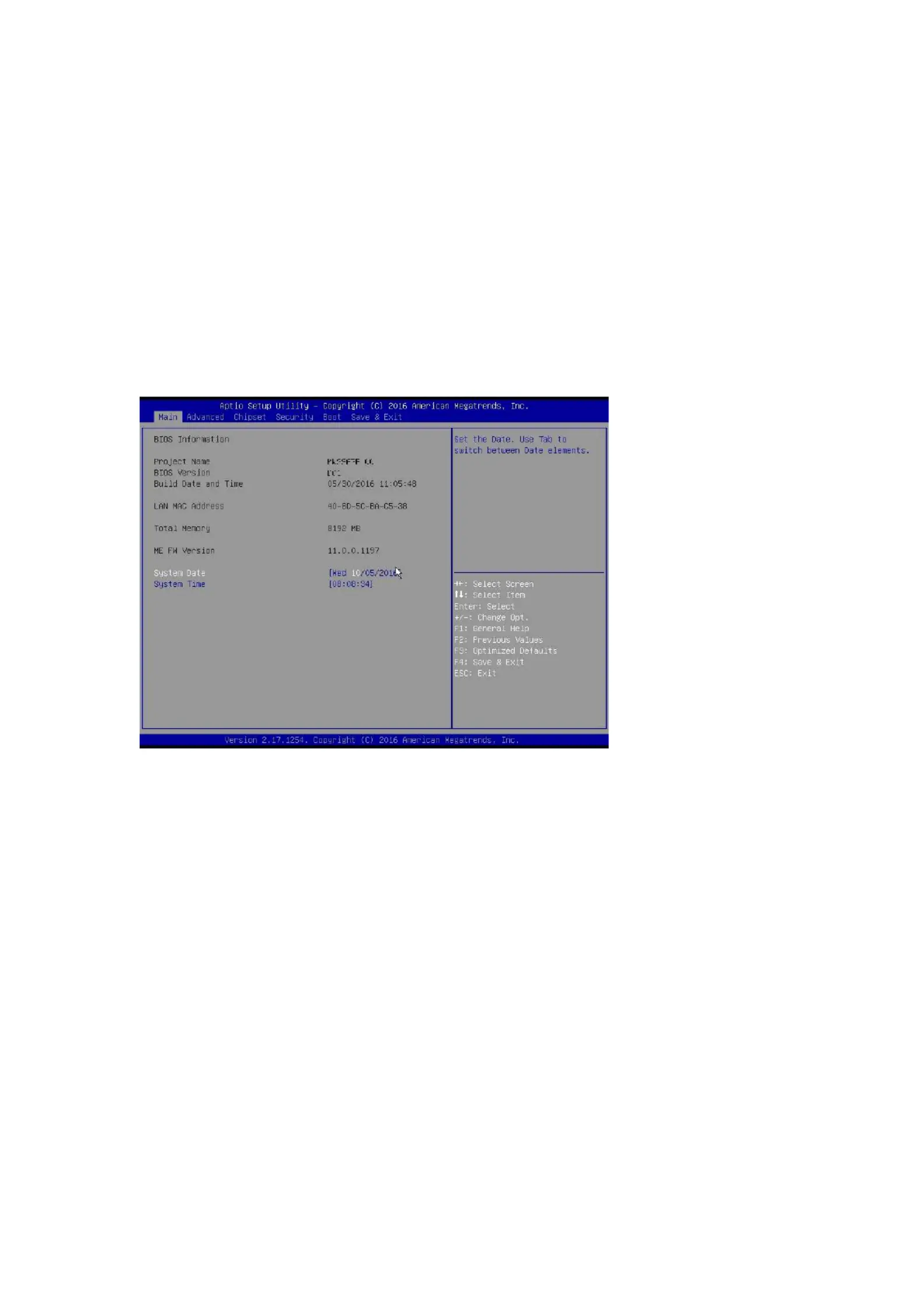

BIOS Setup Manual

BIOS Setup

BIOS (Basic Input and Output System) is a UEFI interface that allows you to setup and configure your system for optimum use.

Using your mouse and keyboard, users can change BIOS settings, monitor CPU temperature, select the boot device priority and

view system information such as the CPU name, DRAM capacity, and the BIOS version.

To access the BIOS setup program, press the <Delete> key during the POST (Power-On Self-Test) when the power is turned on.

BIOS Setup Program Function Keys

< >< > ↑ ↓

Move the selection bar to select an item

< >< > ← →

Move the selection bar to select the screen

<Enter> or <Double Click> Execute command or enter the submenu

<Esc> or <Right Click> Main Menu: Exit the BIOS Setup program

Submenus: Exit current submenu

<+> Increase the numeric value or make changes

<-> Decrease the numeric value or make changes

<F1> General Help

<F2> Restore the previous BIOS settings for the current submenus

<F3> Load the Optimized BIOS default settings for the current submenu

<F4> Save all the changes and exit the BIOS Setup program

Main

This setup page includes all the items in standard compatible BIOS

Advanced

This setup page includes all the items of BRIX enhanced features.

Chipset

Platform Controller Hub additional features configuration.

Security

Change, set or disable supervisor and user password. Configuration supervisor password allows you to restrict access to the

system and BIOS Setup.

A supervisor password allows you to make changes in BIOS Setup.

A user password only allows you to view the BIOS settings but not to make changes.

Boot

This setup page provides items for configuration of boot sequence.

Save & Exit

Save all the changes made in the BIOS Setup program to and exit. (Pressing can also carry out this task.)<F10>

Abandon all changes and the previous settings remain in effect. Pressing to the confirmation message will exit BIOS Setup. <Y>

(Pressing can also carry out this task.) <Esc>

Produktspecifikationer

Varumärke:	Gigabyte
Kategori:	Skrivbord
Modell:	GB-BXi7G3-760
Produkttyp:	Mini-PC, barebone
Bredd:	596 mm
Djup:	128 mm
Höjd:	115.4 mm
Processorfrekvens:	2.5 GHz
Processorfamilj:	Intel® Core™ i7
Wi-Fi:	Ja
Processor:	i7-4710HQ
Intel® Wireless Display (Intel® WiDi):	Ja
Maximalt internminne:	16 GB
Intel® Hyper Threading Technology (Intel® HT Technology):	Ja
Intel® InTru™ 3D-teknik:	Ja
Intel® Insider™:	Ja
Intel® AES nya instruktioner (Intel® AES-NI):	Ja
Idle stater:	Ja
Intel® Secure Key:	Ja
Intel® 64:	Ja
Intel® Virtualization Technology for Directed I/O (VT-d):	Ja
Intel® Identity Protection Technology (Intel® IPT):	Ja
Intel® Trusted Execution Technology:	Nej
Processorserie:	Intel Core i7-4700 Mobile series
Intel® FDI-teknik:	Ja
Intel® Smart Cache:	Ja
Intel® Virtualization Technology (Intel® VT):	VT-d, VT-x
Minnesspänning:	1.35 V
Processorgenerering:	4:e generationens Intel® Core™ i7
Antal minnesplatser:	2
Produktens färg:	Svart
VESA-fäste:	Ja
processortillverkare:	Intel
Inbyggd processor:	Ja
Installerat operativsystem:	Nej
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	0 - 35 ° C
Temperaturintervall (förvaring):	-20 - 60 ° C
processorsockel:	BGA 1364
Processorns kodnamn:	Haswell
AC-inspänning:	100 - 240 V
Nätverksansluten (Ethernet):	Ja
Likströmsingång:	Ja
Minnesplatser, typ:	SO-DIMM
Minnets hastigheter:	1333,1600 MHz
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	4
Moderkortets chipset:	Intel® HM87
Processorkärnor:	4
Processorboostfrekvens:	3.5 GHz
Nätaggregatstyp:	Extern nätadapter
AC-adapter, nätspänning:	19 V
AC-adapter, maxbelastning:	9.23 A
Gränsssnitt för panelmontering:	75 x 75, 100 x 100 mm
Processortrådar:	8
Processorlitografi:	22 nm
Värmeavledningseffekt (TDP):	47 W
PCI Express-kortplatser version:	3.0
PCI Express konfigurationer:	1x16, 2x8, 1x8+2x4
Grafikadapterfamilj:	NVIDIA
Diskret grafikkortsmodell:	NVIDIA® GeForce® GTX 760
Ombord grafikkort:	Ja
Intel® Stöldskydd Teknik (Intel® AT):	Ja
Intel® Turbo Boost Technology:	2.0
Förstärkt Intel Speedstep Technology:	Ja
Intel® Clear Video HD Technology (Intel® CVT HD):	Ja
Intel® Quick Sync Video Technology:	Ja
Intel® VT-x med utökad Sida Tabeller (EPT):	Ja
Execute Disable Bit-säkerhet:	Ja
Termiska övervakningsteknik:	Ja
CPU konfiguration (max):	1
Inbäddade alternativ:	Nej
Intel Virtualization Technology (VT-x):	Ja
Intel® TSX-NI:	Nej
Mini-HDMI-portar kvantitet:	2
Grafikkortets minnestyp:	GDDR5
Kylning typ:	Aktiv
Combo hörlurar / mikrofon-port:	Ja
Chassityp:	Mini Tower
Antal Mini Displayportar:	2
L3-cache:	6 MB
Processorfrekvens (max):	3.5 GHz
