Sida 1/2

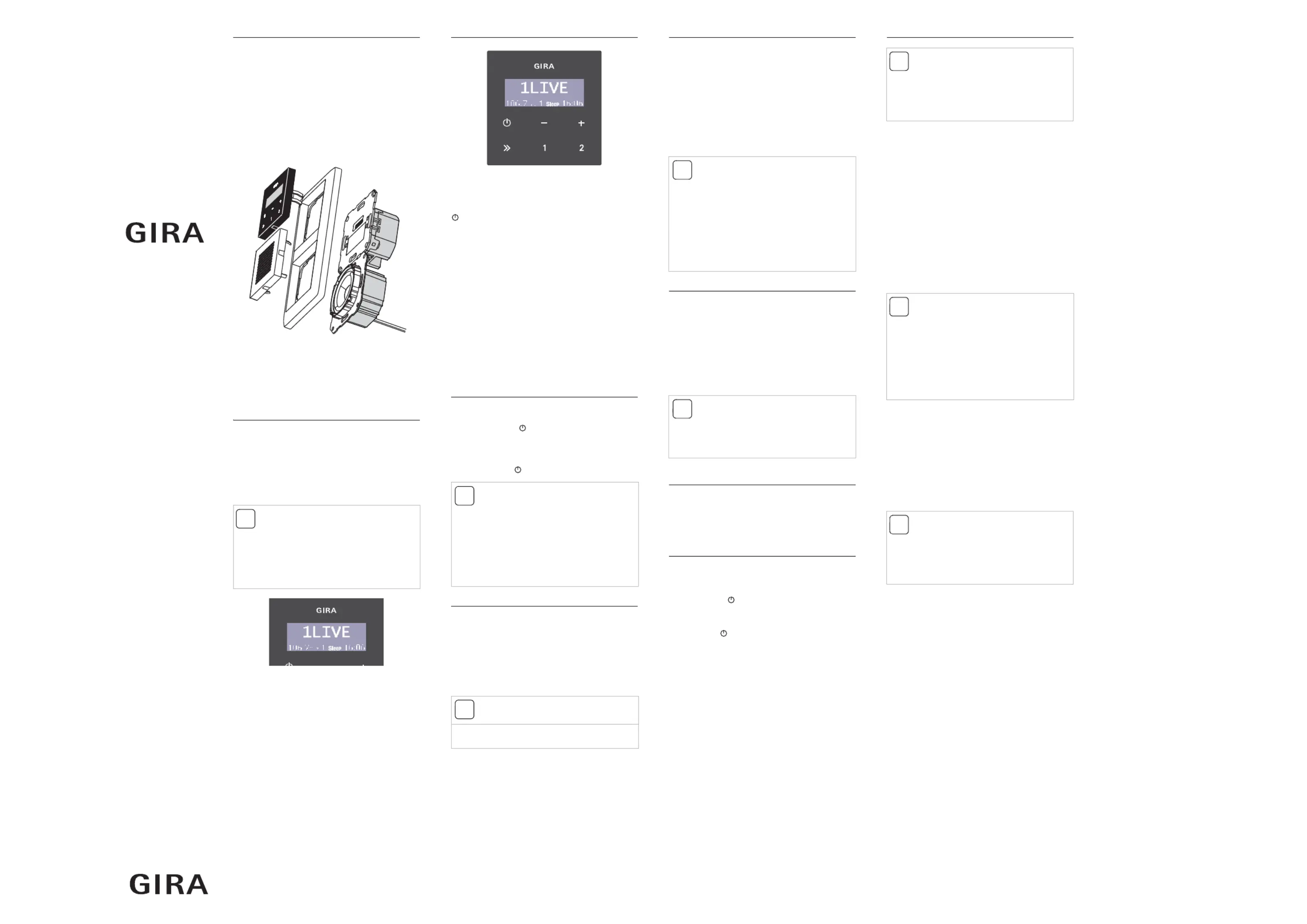

Bruksanvisning Beskrivning
Gira RDS-radio består av en radioinsats med
knappsats och en högtalardel med kåpa. Välj om
du vill ansluta en eller två högtalare till radioin-
satsen. Radion känner automatiskt av anslutna
högtalare och växlar automatiskt mellan stereo
och mono. Radion installeras i vanliga infällda
apparatdosor. Radion manövreras med kapaci-
tiva manöverknappar. Knappsatsen innehåller en
display, där bl a stationstexten (RDS) visas.
Via en AUX-ingång kan externa musikkällor,
t.ex. MP3-spelare, matas in i radion.
1 Högtalarkåpa
2 Knappsats
3 2kanals täckram
4 Radioinsats
5 Högtalarinsats
Displayvisning
I normal drift visas stationsnamnet, frekvensen
och tiden. Tidvisningen är kopplad till den
mottagna RDS-signalen och kan inte ställas
in manuellt.
När stationssignalen är svag kan visningen av
stationsnamnet och tiden försvinna. I stället
visas stationens frekvens på displayen.
Ytterligare information i displayen:
•1 / 2: Radion spelar upp en sparad station
•Sleep: Radion är i Sleep-läge
•> > >: Radion utför en automatisk
stationssökning
•AUX: Radion spelar upp en sparad audio-
signal via AUX-ingången
•INIT: Radion utför en initialisering
•VOLUME: Visas när volymen ändras
Användning
För manövrering räcker det med en lätt vidröring
av symbolerna.
De viktigaste funktionerna:
Kort tryckning kopplar Till/Från radion,
lång tryckning kopplar om radion till "Sleep"-
läge.
>>
>>
>>
>>>>
Kort tryckning startar den manuella
stationssökningen,
Lång tryckning startar den automatiska
stationssökningen.
+ – /
Vid tryckning på – sänks volymen på radion,
vid tryckning på + höjs volymen på radion.
1 / 2:
Kort tryckning anropar en sparad station,
lång tryckning sparar en station.
Koppla till radion
För att koppla till den radion räcker det med att
trycka på en valfri knapp. Det är inte nödvändigt
att trycka på just .
När radion kopplas till öppnas senast hörda
station med den senast inställda volymen.
Radion är tillkopplad tills den kopplas från med
en tryckning på .
Volyminställning
Ställ in volymen med + och – -knapparna.
Höj volymen med +,
sänk volymen med –.
Under inställning visas volymens aktuella
värde på displayen:
på det lägsta steget VOLUME 1,
på det högsta steget VOLUME30.
Söka station
För att starta den automatiska stationssök-
ningen, tryck en lång tryckning på stations-
sökningsknappen >>
>>
>>
>>>>. Under sökningen är radion
stumkopplad och på displayen visas
>>>.
Så snart radion hittar en station, stannar sök-
ningen och stationen hörs.
För att göra en manuell stationssökning:
Tryck en kort tryckning flera gånger på
>>
>>
>>
>>>>, tills
du får in önskad sändfrekvens. Frekvensen ökar
med 0,1 MHz för varje tryckning.
Spara station
Den RDS-radion har två minnesplatser, du kan
spara en station på varje minnesplats.
För att spara:
1. Välj önskad station med stationssökningen.
2. Tryck på spara-knappen (1 eller 2) i
ca. 2 sekunder.
✓När stationen är sparad, stumkopplas radion
och minnesnumret visas på displayen.
Radera sändare
För att radera en station, tryck en kort tryckning
på en spara-knapp (1 eller 2). Den sparade
stationen ställs in, minnesnumret visas på
displayen
Sleep-läge
I Sleep-läget kopplas radion från automatiskt
efter 30 minuter.
För aktivering av Sleep-läget med tillkopplad
radio, tryck på i ca. 2 sekunder, tills Sleep
kommer upp på displayen.
För avaktivering av Sleep-läget tryck en kort
tryckning på . Texten Sleep släcks.
Använda extern audiokälla
Den RDS-radion kan spela upp audiosignalerna
från en extern källa (t ex en MP3-spelare).
Funktionen visas nedan med en MP3-spelare
som exempel:
1. Anslut MP3-spelaren med en lämplig
adapterkabel (t ex cinch - hake) till
cinchuttaget.
2. Koppla till MP3-spelaren och starta
uppspelningen.
✓Den RDS-radion växlar automatiskt till AUX-
läget:
• på displayen visas AUX,
• musiken från MP3-spelaren spelas upp över
radiohögtalarna.
3. Volymen kan ändras med + och – som
vanligt,
knapparna >>
>>
>>
>>>>, 1 och 2 har ingen funktion i
AUX-läget.
4. För frånkoppling eller för växling till radiodrift
kopplas MP3-spelaren helt enkelt från.
✓När MP3-spelaren kopplas från, återgår radion
efter 10 sekunder till det tillstånd den var i,
innan AUX-läget kopplades till.
i
Anvisningar för RDS-texten
I några fall kan texterna som visas på displayen
avvika från de texter, som sänds från statio-
nerna.
När tecken som inte har stöd tas mot, kan ovän-
tad text visas. Detta är ingen funktionsstörning.
1
2
3
4
5
i
Automatisk tillkoppling
Den RDS-radion innehåller funktionen, att den
kan kopplas till tillsammans med rumsbelys-
ningen med en omkopplare. Denna så kallade
biapparatfunktion är emellertid beroende av
vilka inställningsmöjligheter som finns i lägen-
heten. Fråga elinstallatören, om biapparatfunk-
tionen kan utföras i ditt fall.
i
Volym vid tillkoppling
När radion kopplas till öppnas senast hörda
station med den senast inställda volymen.
i
Stationssökning
Sökriktning är ökande. När sökningen når den
övre gränsen av frekvensbandet (107,9 MHz),
kopplar radion om till den nedre gränsen av
frekvensbandet (87,5 MHz) och fortsätter
sökningen. Om sökningen kommer tillbaka till
startfrekvensen igen, växlar radion automatiskt
till ett högre känslighetssteg. Därmed kan även
svagare stationer tas mot.
i
Skriva över minne
Om det redan finns en station i minnesplatsen,
skrivs den över av den nya stationen när den
sparas.
i
Installationsanvisningar
För anslutning av en extern audiokälla måste ett
cinchuttag installeras i tillägg till den radion.
Fråga elinstallatören, om denna funktion kan
utföras i ditt fall.
i
Observera
Om den radion inte växlar automatiskt till AUX-
läge, måste volymen höjas på den anslutna
apparaten.
I vissa fall kan det inträffa, att den maximala
utnivån i den anslutna apparaten är för låg, för
att den ska kunna starta AUX-läget. I detta fall
kan apparaten inte användas med den radion.
i
Observera!
Väntetiden på 10 sekunder är nödvändig för att
den radion inte ska gå ur AUX-läget oavsiktligt
vid tysta passager eller uppehåll mellan
musiktitlar.
RDS-radio
2280 ..
Gira
Giersiepen GmbH & Co. KG
El-installations-
systemer
Postfach 1220
42461 Radevormwald
Germany
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 339
www.gira.com
info@gira.com

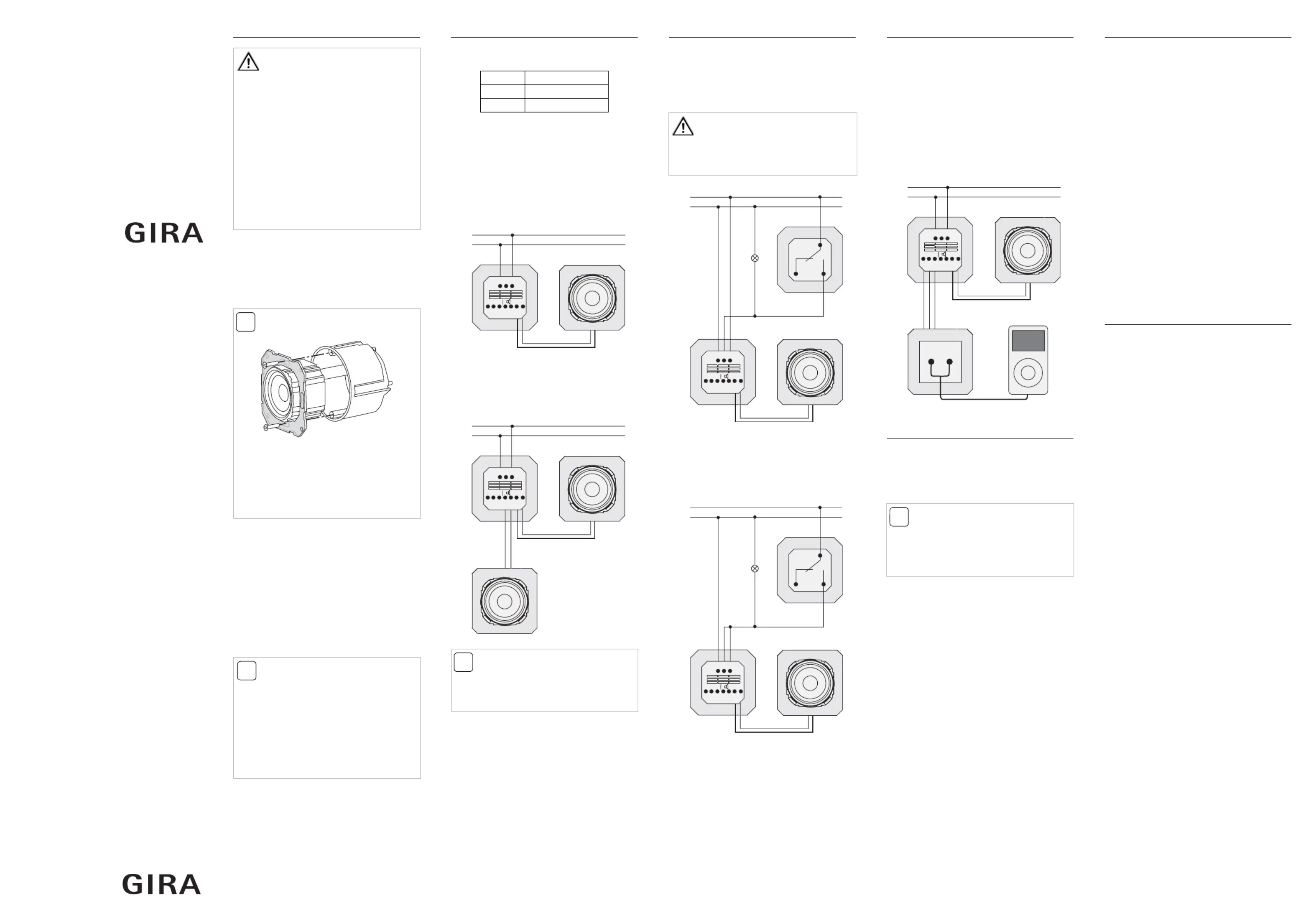

Monteringshandledning Montering
Den radions insatser kan installeras efter
önskemål under eller bredvid varandra i infällda
apparatdosor:
1. Montera högtalarinsatsen och lägg in
högtalarinsatsens anslutningsledningar
i radioinsatsens infällda apparatdosa.
2. Lägg matningsspänningen (230 V) till
klämmorna L/N i radioinsatsen.
3. Anslut eventuellt biapparatingången (1)
(se "Biapparatfunktion").
4. Anslut högtalaranlsutningsledningarna till
radioinsatsen (se "Högtalaranslutning").
5. Montera radioinsatsen i den infällda
apparatdosan.
6. Ta bort skyddskåpan från högtalarinsatsen.
7. Lägg på täckramen och sätt på högtalarkåpan
samt knappsatsen.
Högtalaranslutning
Antingen en eller två högtalare kan anslutas till
den RDS-radion:
Max ledningslängd mellan högtalaren och
radioinsatsen är 20 m.
Mono-drift
Om endast en högtalare är ansluten, spelas
ljudet upp i mono-kvalitet.
Om endast en högtalare ansluts, ska vänster
kanal (L+ / L–) användas. Högtalarimpedansen
får inte underskrida 4 Ohm.
Stereo-drift
Om två högtalare är anslutna till den radion,
spelas radiosignalen upp i stereo-kvalitet.
Biapparatfunktion
Den RDS-radion har en biapparatingång. Via en
biapparatingång kan radion slås på och av med
en omkopplare eller en rörelsevakt tillsammans
med rumsbelysningen. Då läggs den kopplade
fasen från omkopplaren till radions biapparatin-
gång (1).
Om det inte finns någon permanent fas i rum-
met, kan den radion som ett alternativ anslutas
till den kopplade fasen. I detta fall kan den radion
då bara användas när belysningen är tänd.
Anslutning till AUX-ingången
Den RDS-radion har en AUX-ingång, till vilken
externa musikkällor, som t ex MP3-spelare, kan
anslutas. I så fall ansluts ett extra cinchuttag till
AUX IN-klämmorna på den RDS-radion. Max led-
ningslängd mellan cinchuttaget och radioinsat-
sen är 3 m.
Den externa musikkällan ansluts då till den RDS-
radion med en adapterkabel (t.ex. cinch - hake)
via ett cinchuttag.
Vid tillkoppling av den externa musikkällan
växlar den RDS-radion automatiskt till AUX-läget
och spelar upp signalen från den externa källan.
Manuell initialisering
Vid första idriftsättning genomför den RDS-
radion automatiskt en initialisering, där bl
a antalet anslutna högtalare fastställs och anten-
nen anpassas till förhållandena på användnings-
stället.
Om högtalare nr 2 ansluts eller om den radion
installeras på en ny plats, måste initialiseringen
utlösas manuellt:
1. Tryck samtidigt på knapparna >>
>>
>>
>>>> och och 2
håll kvar i minst 5 sekunder, tills den radion
stumkopplas.
✓Nu utförs initialiseringen:
• På displayen visas INIT och en
processindikator.
• Radio skapar två toner för att fastställa
antalet högtalare.
• De två starkaste stationerna sparas
automatiskt i minnesplats 1 och 2.
Tekniska data
RDS-radio
Driftspänning: 230 V AC
Temperaturområde: - 5 till + 50 °C
Luftfuktighet: 25 till 90 %
Frekvensområde: 87,5 till 107,9 MHz
Kapslingsklass: IP 20
Anslutningsklämmor
Nätanslutning: Skruvklämmor 2,5 mm²
Högtalare/AUX: Skruvklämmor 1,5 mm²
Tillåten
högtalarimpedans: 4 till 16 Ohm
Ingångsimpedans
AUX-ingång: 47 kOhm
Maximala ledningslängder
Högtalare: 20 m
AUX-anslutning: 3 m
Högtalare
Impedans: 8 Ohm
Märkbelastning: 4 W
Anslutningsledning: 150 mm
Garanti
Vi ger garanti enligt gällande lagstiftning.
Skicka apparaten portofritt med felbeskrivning
via fackhandeln till vår kundtjänst:
Gira
Giersiepen GmbH & Co. KG
Service Center
Dahlienstraße 12
42477 Radevormwald
Germany
OBS!
Montering och anslutning av elutrustning får
endast utföras av behörig elektriker.
Den RDS-radion måste monteras dropp- och
stänkvattenskyddat inomhus.
Elektroniska apparater orsakar
störningssignaler, som delvis även tas mot av
radioapparater. Därför finns det risk för sämre
mottagning i kombination med elektroniska
apparater i en installationsenhet eller i dess
omedelbara närhet (t ex förkopplingsdon).
Genomför en funktionskontroll på platsen innan
en sådan kombination installeras. Störningar
kan minskas genom större avstånd mellan
apparaterna.
i
Monteringsringstätning
Högtalarinsatsens monteringsring har ett skikt
folie, som ger en akustisk frånkoppling av
insatsen från den främre ljudöppningen.
Denna monteringsringstätning får inte tas bort
och, med undantag av hålen för fästskruvarna,
inte skadas, eftersom det då finns risk för att
bastonerna påverkas.
i
Första idriftsättning
Vid den första idriftsättningen startar
initialiseringen automatiskt:
• På displayen visas INIT och en
processindikator.
• Radio skapar två toner för att fastställa
antalet högtalare.
• De två starkaste stationerna sparas
automatiskt i minnesplats 1 och 2.
Klämma Anslutningskabel
+ röd
– svart
i
Montering i efterhand av högtalare 2
Om en högtalare monteras i efterhand i tillägg
till den första, måste initialiseringen utlösas
manuellt (se "Manuell initialisering").
N
L
230 V~
N
1
AC 230 V~
AUX IN
OUT
L
L+
L-
R+
R-
L
R
T
N
L
230 V~
N
1
AC 230 V~
AUX IN
OUT
L
L+
L-
R+
R-
L
R
T
Använda samma fas
Samma fas L måste användas för biapparat-
ingången (1) och radioinsatsens (L) spännings-
försörjning.
N
L
230 V~
N
1
AC 230 V~
AUX IN
OUT
L
L+
L-
R+
R-
L
R
T
L
N
L
230 V~
N
1
AC 230 V~
AUX IN
OUT
L
L+
L-
R+
R-
L
R
T
L
i
Anvisning för förbättrad mottagning
Vid dåliga mottagningsförutsättningar kan, om
installationsförhållandena tillåter det, en för-
längning av vänster högtalarledning (L+ / L–)
till 75 cm ge förbättrad mottagning.
N
L
230 V~
N
1
AC 230 V~
AUX IN
OUT
L
L+
L-
R+
R-
L
R
T
RDS-radio
2280 ..
Gira
Giersiepen GmbH & Co. KG
El-installations-
systemer
Postfach 1220
42461 Radevormwald
Germany
Tel +49 (0) 21 95 - 602 - 0
Fax +49 (0) 21 95 - 602 - 339
www.gira.com
info@gira.com
Produktspecifikationer
| Varumärke: | Gira |
| Kategori: | brytare |
| Modell: | 0392112 |
Behöver du hjälp?
Om du behöver hjälp med Gira 0392112 ställ en fråga nedan och andra användare kommer att svara dig
brytare Gira Manualer
28 Juli 2025
brytare Manualer
- STI
- Ansmann
- D-Link
- Orei
- Adder
- IMG Stageline
- CYP
- Airlive
- Netgear
- Legrand
- Kramer
- ZyXEL
- Hikvision
- Homematic IP
- QNAP
Nyaste brytare Manualer
28 Juli 2025
28 Juli 2025
28 Juli 2025
28 Juli 2025
26 Juli 2025
24 Juli 2025
24 Juli 2025
24 Juli 2025
24 Juli 2025
24 Juli 2025
