Elektro-Kit , electrical kit, kit électrique,
kit elettrico / für, for, pour, per
Castello M4, Palazzo M8/M16
2 10.2006-DEFI
Deutsch
Elektro-Kit für Sonnenschirme Castello und Palazzo M8 / M16
1. Sicherheitsvorschriften
Die Sicherheitsvorschriften bilden zusammen mit den technischen Informationen für
Montage und Bedienung die Grundlage für den gefahrlosen Gebrauch der Schirme
und des Zubehörs. Sie sind vor Montage und Gebrauch zur Kenntnis zu nehmen, zu
befolgen und für späteren Bedarf aufzubewahren.
1.1 Elektroinstallation
2.
1.2 Beachten Sie im Besonderen folgende Punkte
Das Elektro-Kit darf nicht abgeändert werden.
Verwenden Sie das Elektro-Kit nur in unbeschädigtem Zustand und achten Sie auf
allfällige Störungen. Veranlassen Sie deren fachmännische Behebung vor
weiterem Gebrauch!
2. Lieferumfang
Anschluss-Kabel und Elektrobox mit installierten Montage-Klemmen.
Das Kabelende unten am Schirm enthält keinen Stecker.
3. Zubehör
Als Zubehör für das untere Kabelende kann ein geeigneter Stecker mit Kupplung
bezogen werden.
400 VAC / 13A, IP 67, 6+E, IEC529, Glatz Art. Nr. 350 01 555 210
Eine Missachtung von Sicherheitsvorschriften und Anweisungen der
Montage- und Gebrauchsanleitung kann gravierende Schäden an
Personen und Material zur Folge haben, für welche der Hersteller
ausdrücklich jede Haftung oder Gewährleistungspicht wegbedingt!
Der Anschluss an das Stromnetz und die Erstinbetriebnahme darf
nur durch einen qualifizierten Elektrofachmann erfolgen. Die lokal
geltenden Vorschriften müssen beachtet werden!
Elektro-Kit , electrical kit, kit électrique,
kit elettrico / für, for, pour, per
Castello M4, Palazzo M8/M16
10.2006-DEFI 3
3. Kundenseitige Leistungen
Vorbereiten der Anschlussleitung bis zum Sonnenschirm, inklusive Schalter und
Absicherung
Da die Anlage im Aussenbereich eingesetzt ist, empfehlen wir aus Sicherheits-
gründen einen FI-Schalter (Fehlerstromschutzschalter) zu verwenden
Anschliessen der gewünschten Verbraucher im Schirm an Elektrobox gemäss
Elektro-Schema. (Glatz Original Zubehör wie Beleuchtung oder Kabel der
Heizstrahler-Einheiten sind bereits montiert)
Verbinden des Kabels vom Elektro-Kit mit dem Kabel der Hausinstallation
4. Technische Daten Elektro-Kit
Kabel 7 x1.5 mm2
Max. Strom-Dauerbelastung 13 A
Anschlussspannung 400 V

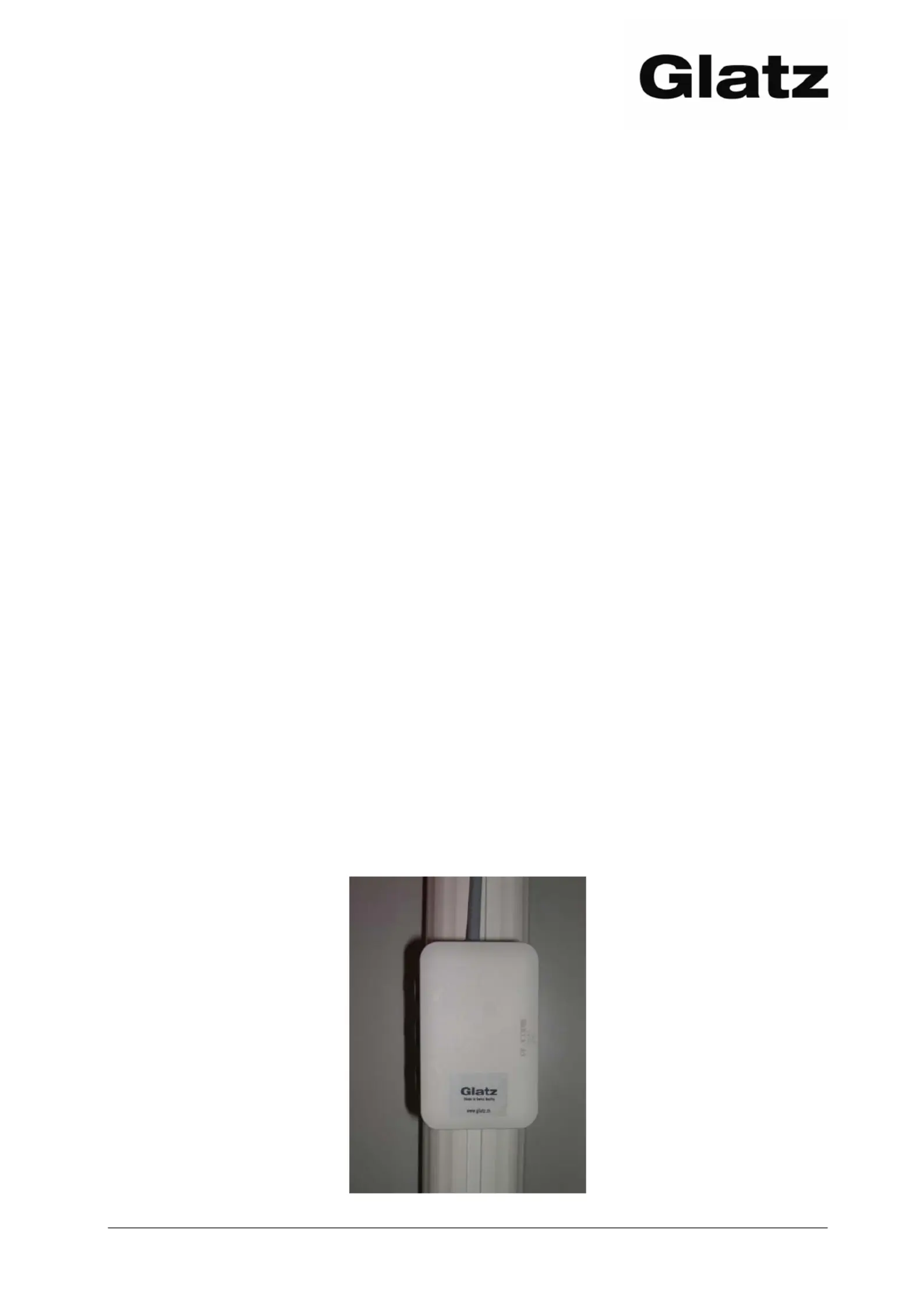

Die Elektrobox am Mast ist spritzwassergeschützt und versehen mit Klemmkontakten
Typ „Weidmüller“. Die Erdkontakte (grün/gelb) sind mit dem Schirmmast verbunden.
5. Elektro-Schema
Das Elektro-Schema befindet sich in der Mitte dieser Montage- und Gebrauchs-
anleitung
6. Nachrüsten des Elektro-Kits
Die Elektrobox ist unterhalb des Lichts am Mast zu befestigen. Dazu müssen 2
Gewinde in den Mast geschnitten werden. Achten Sie darauf, dass die Innenteile nicht
beschädigt werden und dass keine Späne ins innere des Masts gelangen.
Das Kabel ist durch die Beleuchtung nach oben zu führen. Anschliessend verläuft es
durch den vorhandenen Mastprofilkanal (Palazzo M8 / M16). Für den Castello ist als
Schutz vorgängig ein Kabelschutzrohr über das Kabel zu ziehen. Die Beleuchtung ist
neu in der Elektrobox anzuschliessen (siehe Elektro-Schema).
Das Nachrüsten ist in jedem Fall durch einen Elektrofachmann auszuführen.
