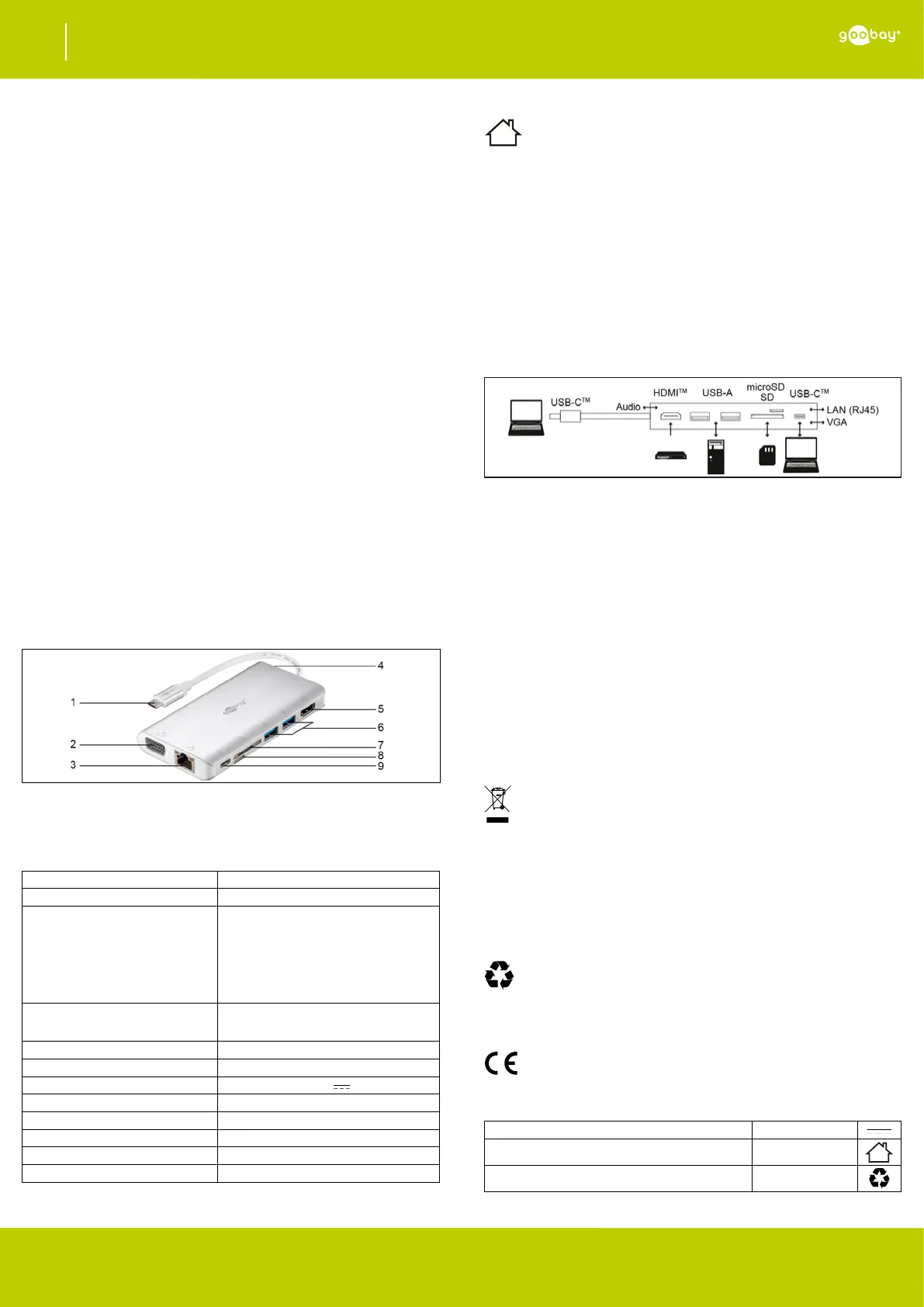

Betriebsanleitung

USB-C™ Premium Multiport-Adapter

DE

49850

- 1 -

Goobay

®

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2020-09-03

V1.3 aw

Änderungen vorbehalten.

1 Sicherheitshinweise

•Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor

Gebrauch.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige

Hinweise zum korrekten Gebrauch.

•Bewahren Sie die Betriebsanleitung auf.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des

Produktes verfügbar sein.

•Öffnen Sie niemals das Gehäuse.

•Modizieren Sie Produkt und Zubehör nicht.

•Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-

wandfreiem Zustand.

Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern

muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-

nutzung gesichert werden.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-

digungen, Störungen und anderen nicht durch die Begleitdoku-

mentation behebbaren Problemen, an den Händler oder Hersteller.

Verletzungsgefahr durch Stolpern und Sturz.

• Installieren Sie das Produkt und die daran befestigten Geräte so,

dass keine Personen oder Sachen z. B. durch Herabstürzen, Stol-

pern o. ä. verletzt oder beschädigt werden können.

• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass

es niemanden behindert und nicht beschädigt wird.

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen

unbeabsichtigte Benutzung.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe

und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen

und mechanischen Druck.

Hitzestau:

• Decken Sie das Produkt nicht ab.

• Halten Sie um das gesamte System ausreichend Freiraum, um

eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-

gungen zu vermeiden.

2 Beschreibung und Funktion

2.1 USB-C

TM

Premium Multiport-Adapter

Dieses Gerät erweitert ein USB-C™-Gerät um einen Ethernet-, einen HDMI™-, zwei

USB 3.0, einen USB-C™-Anschluss (zum Laden), einen VGA-Anschluss, einen

3,5-mm-Klinkenanschluss, einen SD-Kartenslot und einen microSD-Kartenslot.

2.2 Lieferumfang

USB-C

TM

Premium Multiport-Adapter, Betriebsanleitung

2.3 Bedienelemente

1 USB-C™-Stecker 2 VGA-Buchse HD (15-polig)

3 RJ45-Buchse (8P8C)4 3,5-mm-Klinkenanschluss

5 HDMI

TM

-Standard-Buchse 6 2x USB 3.0-Buchse (Typ A)

7 SD-Kartenslot 8 microSD-Kartenslot

9 USB-C™-Ladebuchse

2.4 Technische Daten

Artikelnummer49850

EingangUSB-C

TM

Stecker

Ausgänge

HDMI

TM

-Standard-Buchse

2x USB 3.0-Buchse (Typ A)

SD-Kartenslot

microSD-Kartenslot

USB-C

TM

Ladebuchse

RJ45-Buchse (8P8C)

VGA-Buchse HD (15-polig)

3,5-mm-Klinkenanschluss

Auösung

HDMI™

VGA

4k @ 30 Hz / Full HD 1080p @ 60Hz

HD 1080p @ 60Hz

Max. Übertragungsrate5 Gbit/s (SD-Slot: 480 Mbit/s)

Übertragungsgeschwindigkeit RJ4510/100/1000 Mbit/s

Lademöglichkeit des USB-C

TM

GerätsUSB-C

TM

: 20,0 V , 3,0 A max.

Betriebstemperatur0 - +45 °C

Lagertemperatur-10 - +70 °C

Gewicht (g)102

Maße (mm)117 x 60,8 x 16

Kabellänge (cm)16

Tab.: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den

„Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das

Nichtbeachten und Nichteinhalten dieser Bestimmungen und der

Sicherheitshinweise kann zu schweren Unfällen, Personen- und

Sachschäden führen.

4 Vorbereitung

•Vergleichen Sie die technischen Daten aller zu verwenden-

den Geräte und stellen Sie die Kompatibilität sicher.

• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und

Unversehrtheit.

5 Anschluss und Bedienung

•Schließen Sie Ihre Geräte über passende Adapter- bzw.

Verbindungskabel an die Anschlüsse des USB-C

TM

Premium

Multiport-Adapters an.

Datenübertragung ist für alle Anschlüsse außer HDMI

TM

in beide Richtun-

gen möglich.

Laden angeschlossener Geräte ist nur an den Gehäusebuchsen möglich.

Die HDMI

TM

-Buchse ist für HDMI

TM

-Empfangsgeräte konzipiert.

Fig.: Anschluss und Bedienung

Vor, während und nach dem Betrieb sind keine Bedienelemente zu

bedienen.

Vor oder während des Betriebs ist keine Softwareinstallation nötig.

Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung

dienen.

Unterbrechen Sie nicht die Stromversorgung während der Datenübertra-

gung, um mögliche Datenverluste zu vermeiden.

6Wartung,Pege,LagerungundTransport

Das Produkt ist wartungsfrei.

ACHTUNG! Sachschäden

•Verwenden Sie nur ein trockenes und weiches Tuch zum

Reinigen.

•Verwenden Sie keine Reinigungsmittel und Chemikalien.

•Lagern Sie das Produkt kühl und trocken.

•Lagern Sie das Produkt bei längerem Nichtgebrauch für

Kinder unzugänglich und in trockener und staubgeschützter

Umgebung.

•Heben Sie die Originalverpackung für den Transport auf.

7 Entsorgungshinweise

7.1 Produkt

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-

mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektri-

sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die

Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos

zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol

auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese

Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung

von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

7.2 Verpackung

Verpackungen können kostenlos in den entsprechenden Sammelstellen

entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack

und Glas im Altglas-Container.

DE4535302615620

8 EU-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay

®

, eine registrierte Handelsmarke der

Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen

und Richtlinien der europäischen Bestimmungen erfüllt.

9 Verwendete Symbole

GleichspannungIEC 60417- 5031

Nur zur Verwendung im InnenbereichIEC 60417- 5957

Recycling

ISO 7001 - PI PF 066
