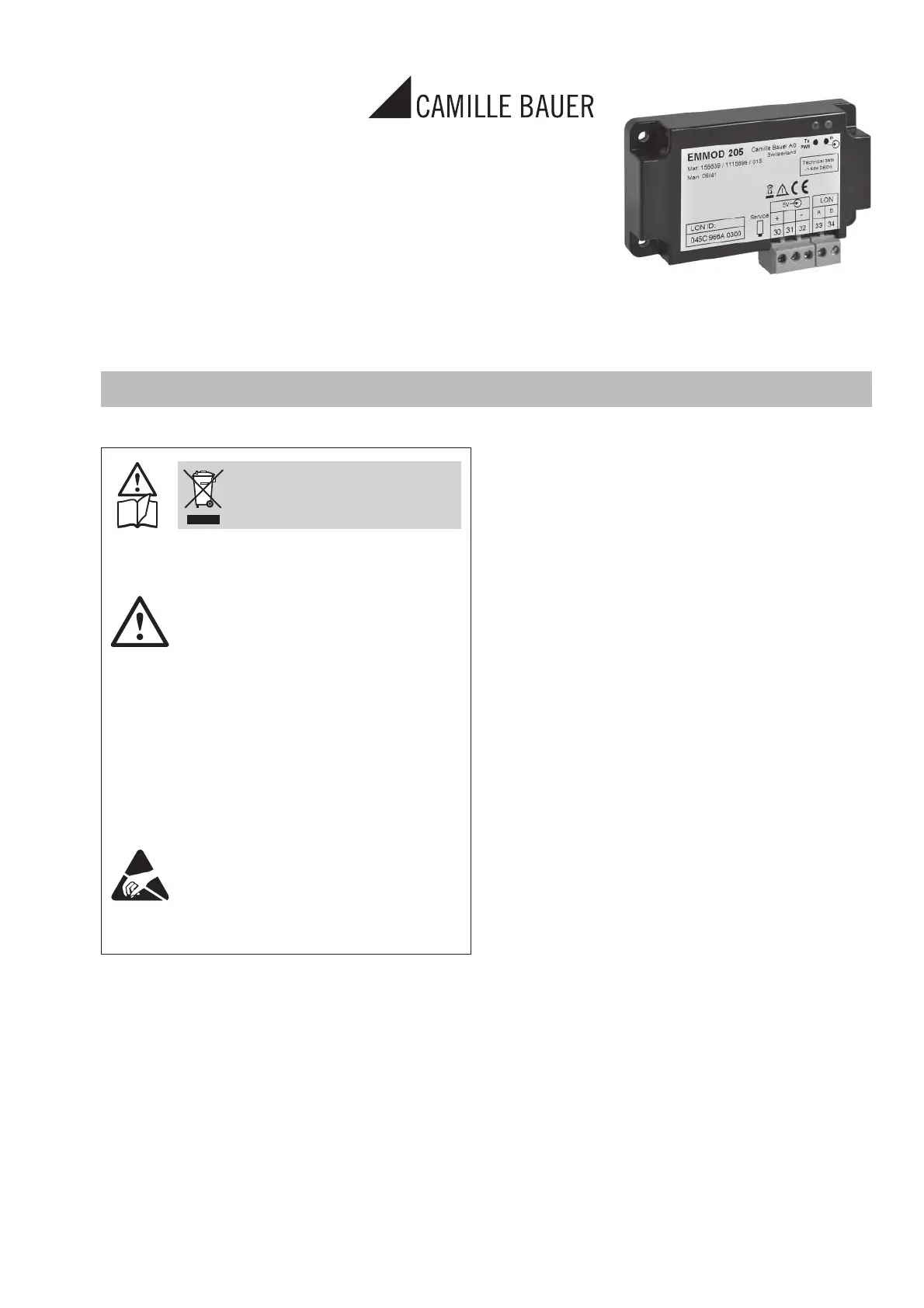

Betriebsanleitung
Erweiterungs-Modul
LON für A2xx-Geräte
EMMOD 205
EMMOD205 Bdfe 157 132-03 06.10
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 35 35
e-mail: info@camillebauer.com
http://www.camillebauer.com
Sicherheitshinweise
Die Installation und Inbetriebnahme darf nur
durch geschultes Personal erfolgen.
Überprüfen Sie vor der Inbetriebnahme, dass:
– die maximalen Werte aller Anschlüsse nicht überschritten
werden, siehe Kapitel «Technische Daten»,
– die Anschlussleitungen nicht beschädigt und bei der
Verdrahtung spannungsfrei sind.
Das Gerät muss ausser Betrieb gesetzt werden, wenn ein
gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht
mehr möglich ist. Dabei sind alle Anschlüsse abzuschal-
ten. Das Gerät ist an unser Werk bzw. an eine durch uns
autorisierte Servicestelle zu schicken.
Leiterplatte und Kontakte nicht berühren!
Elektrostatische Aufladung kann elektro-
nische Bauteile zuerstören.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
Inhaltsverzeichnis
1. Kurzbeschreibung ........................................................ 1
2. Lieferumfang ................................................................ 1
3. Technische Daten ......................................................... 1
4. Montage/Demontage ................................................... 2
5. Anschlüsse am Gerät ................................................... 3
6. Bus-Verdrahtung LON .................................................. 3
7. Anzeige- und Bedienelemente ..................................... 4
8. Netzwerkvariablen und Konfi gurationsparameter ........ 4
9. Programmierung des Digitalein-/ausganges ................ 8
10. Konformitätserklärung .................................................. 9
Geräte dürfen nur fachgerecht
entsorgt werden!
1. Kurzbeschreibung
Das Erweiterungs-Modul EMMOD 205 ergänzt die Funk-
tionalität sowie Flexibilität eines Grundgerätes A2xx und
ermöglicht die Kommunikation via LON-Schnittstelle. Es
ermöglicht einen Datenaustausch mit einem Leitsystem mit-
tels LONTALK
®
Protokoll. Das Modul ist ohne Eingriff in das
Grundgerät nachrüstbar und in zwei Varianten erhältlich.
Die Ausführung Typ A (156 647) ist optimiert für die Kom-
munikation mit den Summenstationen U160x von Gossen-
Metrawatt und emuliert die Funktionalität des Energiezählers
U1387, ebenfalls von Gossen-Metrawatt. Sie verfügt über
einen Digitalausgang, welcher für die Meldung von Grenz-
wertverletzungen eingesetzt werden kann.
Die Ausführung Typ E (156 639) ist für die direkte Anwen-
dung in LON-Netzwerken ausgelegt. Über die Schnittstelle
werden die wichtigsten Messwerte und Zählerstände des
angeschlossenen Grundgerätes zur Verfügung gestellt. Der
Digitaleingang ermöglicht die Synchronisation der Intervalle
für die Bestimmung der Mittelwertgrössen. Er kann aber auch
für die Hoch-/Niedertarifumschaltung der Zähler verwendet
werden.
Das Grundgerät A2xx kann nicht über das LON-Interface
konfi guriert werden. Der Anzeiger muss über die Tasten
programmiert werden.
Alternativ kann durch temporäres Aufstecken eines EMMOD
201 (Modbus) oder EMMOD 203 (Ethernet) die Parametrie-
rung des Grundgerätes mit Hilfe der PC-Software A200plus
vorgenommen werden.
2. Lieferumfang
1 Erweiterungs-Modul EMMOD 205
4 Kunststoff-Spreiznieten
1 Betriebsanleitung deutsch/französisch/englisch
Je 1 Zusatzschild Eingang und Ausgang/Hilfsenergie
3. Technische Daten
Hilfsenergie
Das EMMOD 205 wird vom Grundgerät A2xx versorgt. Die
Leistungsaufnahme des Grundgerätes steigt um ca. 0,5 VA
bei aufgestecktem Modul.
Produktspecifikationer
| Varumärke: | Gossen Metrawatt |
| Kategori: | Inte kategoriserad |
| Modell: | EMMOD205 |
